商铺装修隔墙构造柱的规范要求

填充墙构造柱设置的规定

填充墙设置构造柱的规定

1、构造柱的定位详建筑图。如建筑图上未表⽰，施⼯中按以下原则设置：1）宽度⼤于2m的洞⼝的两侧。2）长度超过2.5m

的独⽴墙体的端部。构造柱断⾯为墙厚200(100)X200，配筋4ф12(4ф10)，ф6@200，上下端400长度范围内，箍筋间距加

密到100。构造柱的钢筋应锚⼊梁板内上下各⼀个锚固长度。

2、砌体填充墙端部⽆结构墙、柱时，应设置构造柱；当墙长超过5m(墙厚不⼤于120为4m)⽽⽆中间横墙或⽴柱拉结时，应在

墙长中间部位设置混凝⼟构造柱。

3、砌块墙与结构柱或混凝⼟墙交接处，应在柱或混凝⼟墙内预留拉结钢筋，每隔500mm或两⽪砌块间设2根6.5拉结钢筋，伸

⼊墙内长度不应⼩于墙长的1/5，且不应⼩于700mm，抗震设防烈度为6度时不应⼩于1000mm，抗震设防烈度为7度时应通长

设置。

4、规范要求，构造柱应上下两端可靠锚⼊梁中，正确做法应该是在倒梁混凝⼟之前预留构造柱纵筋。这⼀点在施⼯中，由于

施⼯单位管理不严，且偷懒怕⿇烦，普遍很难做到。在柱下端梁中预留情况尚好，⽽在上端梁中，95%都是不会预留的。做法

是：柱纵筋先伸⾄梁底，事后在梁底相应位置凿四个孔，将四根插筋插⼊，然后⽤环氧树脂锚固，最后将上部插筋与下部纵筋

搭接连接。

5、（1）构造柱在框架砌体填充墙中的作⽤和构造要求框架结构砌体填充墙设置钢筋混凝⼟构造柱，其作⽤与多层砌体结构

中的构造柱⼀样，即将较长的填充墙沿长度⽅向⽤构造柱分开，由框架柱、上⼀F⽔平横梁和构

造柱构成填充墙的封闭边框，使填充墙形成⼏⽚带有封闭边框的墙体，

这就犹如对墙体加了⼀个竖向和横向的“套箍”⼀样，对墙体起约束作⽤。即使填充墙开裂，也不致散落解体，仍然可保证其⾜

够的稳定性。但它与多层砌体房屋中构造柱不同的是，构造柱本⾝不连续。故这⼀作⽤的实现，⼀⽅⾯要求墙与柱应可靠连

结，墙与上部梁⽤斜砌砖牢固挤紧；另⼀⽅⾯要求构造柱与上下梁也应可靠拉结，同时要求构造柱不能对主体框架结构造成不

精品

感谢下载载

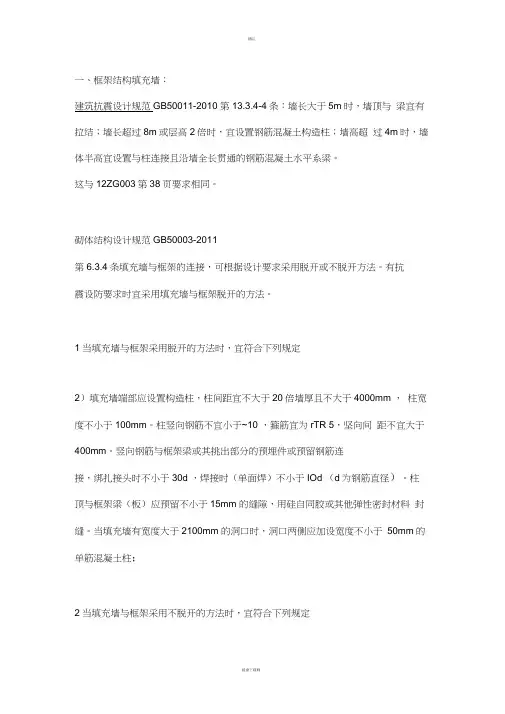

一、框架结构填充墙：

建筑抗震设计规范GB50011-2010 第13.3.4-4条：墙长大于5m时，墙顶与 梁宜有拉结；墙长超过8m或层高2倍时，宜设置钢筋混凝土构造柱；墙高超 过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

这与12ZG003第38页要求相同。

砌体结构设计规范GB50003-2011

第6.3.4条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。有抗

震设防要求时宜采用填充墙与框架脱开的方法。

1当填充墙与框架采用脱开的方法时，宜符合下列规定

2）填充墙端部应设置构造柱，柱间距宜不大于20倍墙厚且不大于4000mm ， 柱宽度不小于100mm。柱竖向钢筋不宜小于~10 ，箍筋宜为rTR 5，坚向间 距不宜大于400mm。竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连

接，绑扎接头时不小于30d ，焊接时（单面焊）不小于IOd （d为钢筋直径）。柱

顶与框架梁（板）应预留不小于15mm 的缝隙，用硅自同胶或其他弹性密封材料 封缝。当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于 50mm的单筋混凝土柱；

2当填充墙与框架采用不脱开的方法时，宜符合下列规定精品

2） 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝 土带，钢筋？昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计 确定。钢筋混凝土带的1昆凝土强度等级不小于C20。当有洞口的填充墙尽端 至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框；

3） 填充墙长度超过5m或墙长大于2倍层高时，墙顶与梁宜有拉接措施，墙体 中部应加设构造柱；墙高度超过4m时宜在墙高中部设置与柱连接的水平系梁，

墙高超过6m时，宜沿墙高每2m设置与柱连接的水平系梁，梁的截面高度不 小于60mm 。

6.5.2房屋顶层墙体，宜根据情况采取下列措施：

构造柱设置要求

5构造措施

5.1 构造柱

5.1.1 多层粘土砖房设置构造柱最小截面可采用240mm×180mm。纵向钢筋可采用4φ12；箍筋采用φ4～φ6，其间距不宜大于250mm。

当设防烈度为7度时，多层砖房超过六层；8度时多层砖房超过五层及9度时，构造柱的纵向钢筋宜采用4φ14；箍筋间距不应大于200mm。房屋四角的构造柱截面和钢筋可适当增大。为便于检查混凝土浇灌质量，应沿构造柱全高留有一定的混凝土外露面。若柱身外露有困难时，可利用马牙槎作为混凝土外露面（图5.1.1）。

5.1.2 构造柱必须与圈梁连接。在柱与圈梁相交的节点处应适当加密柱的箍筋，加密范围在圈梁上、下均不应小于450mm或1/6层高，箍筋间距不宜大于100mm。

5.1.3 墙与构造柱连接处应砌成马牙槎，每一马牙槎高度不宜超过300mm（图5.1.3），且应沿高每500mm设置2φ6水平拉结钢筋，每边伸入墙内不宜小于1.0m。

5.1.4 构造柱可不必单独设置柱基或扩大基础面积。构造柱应伸入室外地面标高以下500mm。

5.1.5 当构造柱设置在无横墙的进深梁墙垛处时，应将构造柱与进深梁连接。构造柱与现浇钢筋混凝土进深梁连接节点构造可按图5.1.5（a）采用；与预制装配式进深梁连接节点构造可按图5.1.5（b）采用；当使用预制装配式叠合梁时，连接节点构造可按图5.1.5（c）采用。

5.1.6 与构造柱连接的进深梁跨度宜小于

6.6m。对截面高度大于300mm的进深梁，在梁端各1.5倍进深梁截面高度范围内宜加密箍筋。梁端进行局部抗压计算时，宜按砌体抗压强度考虑。当进深梁跨度大于6.6m时，应考虑构造柱处节点约束弯矩对墙体的不利影响。

5.1.7 当预制进深梁的宽度大于构造柱的宽度时，构造柱的纵向钢筋可弯曲绕过进深梁，伸入上柱与上柱钢筋搭接。当钢筋的折角小于1/6时，可采用图5.1.7（a）的搭接方式。当钢筋的折角大于1/6时，可采用图5.1.7（b）的搭接方式，且参照本规程第5.1.2条加密箍筋。

.

. 一、框架结构填充墙：

建筑抗震设计规范GB50011-2010第13.3.4-4条：墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时，宜设置钢筋混凝土构造柱；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。这与12ZG003第38页要求相同。

砌体结构设计规范GB50003-2011

第6.3.4 条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。有抗震设防要求时宜采用填充墙与框架脱开的方法。

1 当填充墙与框架采用脱开的方法时，宜符合下列规定:

2) 填充墙端部应设置构造柱，柱间距宜不大于20 倍墙厚且不大于4000mm ，柱宽度不小于100mm。柱竖向钢筋不宜小于~10 ，箍筋宜为rTR 5 ，坚向间距不宜大于400mm。竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头时不小于30d ， 焊接时(单面焊)不小于lOd (d

为钢筋直径)。柱顶与框架梁(板)应预留不小于15mm 的缝隙，用硅自同胶或其他弹性密封材料封缝。当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;

2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:

2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计.

. 确定。钢筋混凝土带的1昆凝土强度等级不小于C20 。当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;

3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。

6.5.2房屋顶层墙体，宜根据情况采取下列措施：
