er转换关系模型
1. 什么是关系模型
关系模型是一种用于描述和处理数据的方法，它使用一组表格来
表示数据和关系。这些表格包含行和列，列包含字段(属性)名称和数
据类型，行包含一组相关的数据记录。通过这种方式，关系模型可以
将数据分解为更小的单元和属性，从而更好地组织和管理数据。
2. ER图的作用
在设计关系模型的过程中，ER图(实体-关系图)是一个非常有用的
工具。ER图是一个图形化表示实体、属性和它们之间关系的图表，可
以帮助设计者更好地理解和抽象数据的结构和管理要求。通过可视化
表示数据实体、属性和关系，ER图能够较直观地展示关系型数据库的
内部结构，有利于维护和管理数据。
3. ER图和关系模型的转换
ER图和关系模型之间是可以相互转换的。转换的过程通常包括以
下几个步骤：
1. 将ER图中的实体和属性转换为关系模型中的表和字段。
2. 将实体之间的关系转换为关系模型中的外键。
3. 对ER图中的特殊情况进行特殊处理，如多对多关系、一对一
关系等。 在进行ER图和关系模型的转换时，需要考虑到模型的一致性和完
整性。例如，需要确保所有的实体和属性都能被正确地转换为表和字
段，同时需要确保关系模型中的表和字段能够准确地描述数据之间的
关系和属性。
4. 总结
关系模型和ER图是设计关系型数据库的两种常用工具。ER图通过
可视化表示实体、属性和关系，帮助我们更好地理解和抽象数据的结
构和管理要求。而关系模型则是将这些抽象化的数据处理成易于管理
和操作的表格形式的方式。通过使用这两种工具的互相转换，我们能
够更加科学和高效地设计、维护和管理关系型数据库。

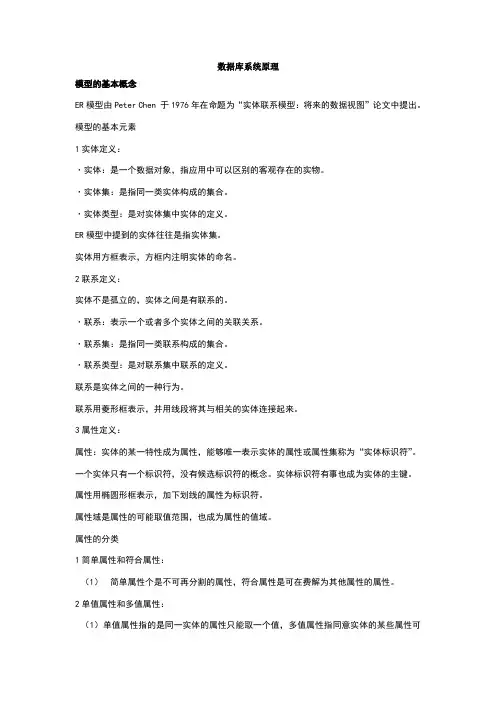

数据库系统原理
模型的基本概念
ER模型由Peter Chen 于1976年在命题为“实体联系模型：将来的数据视图”论文中提出。
模型的基本元素
1实体定义：
·实体：是一个数据对象，指应用中可以区别的客观存在的实物。
·实体集：是指同一类实体构成的集合。
·实体类型：是对实体集中实体的定义。
ER模型中提到的实体往往是指实体集。
实体用方框表示，方框内注明实体的命名。
2联系定义：
实体不是孤立的，实体之间是有联系的。
·联系：表示一个或者多个实体之间的关联关系。
·联系集：是指同一类联系构成的集合。
·联系类型：是对联系集中联系的定义。
联系是实体之间的一种行为。
联系用菱形框表示，并用线段将其与相关的实体连接起来。
3属性定义：
属性：实体的某一特性成为属性，能够唯一表示实体的属性或属性集称为“实体标识符”。
一个实体只有一个标识符，没有候选标识符的概念。实体标识符有事也成为实体的主键。
属性用椭圆形框表示，加下划线的属性为标识符。
属性域是属性的可能取值范围，也成为属性的值域。
属性的分类
1简单属性和符合属性：
（1） 简单属性个是不可再分割的属性，符合属性是可在费解为其他属性的属性。
2单值属性和多值属性：
（1）单值属性指的是同一实体的属性只能取一个值，多值属性指同意实体的某些属性可能取多个值
缺点：如果太过简单的表示多值属性，会产生大量的数据冗余，造成数据库潜在的数据异常、数据不一致性和完整性的缺陷。
调整方式：修改原来的ER模型，对多值属性进行变换。有以下两种方法：
1） 将原来的多值属性用几个新的单值属性来表示。
2） 将原来的多值属性用一个新的实体类型表示：这个新实体以来于原实体而存在，我们称之为弱实体。
3存储属性和派生属性：
（1） 派生属性：两个或两个以上的属性值是相关的，可以从其他熟悉吸纳个只推导出值的属性，称为派生属性。
（2） 储存属性：派生属性的值不必存储在数据库内，而其他需要存储值的属性称为储存属性。
２０１１年ｌ２月 电大理工 Ｓｔｕｄｙ ｏｆＳｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ ａｔ ＲＴＶＵ． 第４期总第２４９期
关于Ｅ－Ｒ图向关系数据模型转换的探讨
孙卓
盘锦职业技术学院（盘锦１２４０１０）
摘要在信息时代的今天，计算机软件已经在各行各业中尤为重要的应用于企业管理、数据管理
等诸多方面。数据库技术是软件设计与应用中不可或缺的技术。叙述了从数据库概念设计到逻辑设计的
过程，描述了Ｅ－Ｒ图向关系数据模型的转换及关系数据模型的建模方法。 关键词数据库Ｅ－Ｒ图关系数据模型
随着软件技术的不断发展，数据库在软件设 计及软件应用领域起着越来越重要的地位，无论
是在企业管理、物流管理、超市管理，甚至是在 航空航天等诸多领域中，数据库技术都发挥着十
分重要的作用。人们关于数据管理的研究经过了
一个相当长的时间，从初期的人工管理到现在的 数据库系统阶段，经历了半个多世纪。数据库研
究的对象是现实世界中的客观事物，以及反映这 些事物之间的联系。但这些事物及其联系不能以
他们在现实世界中的形式进入计算机，必须转 换、抽象成数据的形式，计算机才能够识别、处
理。这种转化经历了对现实生活中事物特性的认
识、概念化到计算机数据库里的具体表示的逐级
抽象过程。实体联系模型Ｅ．Ｒ图是抽象描述现
实世界的有力工具。它通过画图将实体以及实体 间的联系刻画出来，为客观事物建立概念模型。
数据模型是对客观事物及其联系的数据描述，而 关系数据模型就是用二维表格结构来表示实体
以及实体之间联系的模型。因此从Ｅ．Ｒ图向关 系数据模型的转换实质上就是把图转化为数据 表。
数据库设计一般采用生命周期法。按照数据 库的生存期把整个数据库应用系统的开发分解 成目标独立的若干阶段。按照规范的设计方法，
将数据库设计分为六个阶段：需求分析；概念结 构设计；逻辑结构设计；物理结构设计：数据库
实施；数据库的运行和维护。其中，概念结构设
E-R图向关系模型的转换规则 将E-R图转换为关系模型的转换规则如下：
•1) 实体集转换为关系
–实体集对应于一个关系
–关系名：与实体集同名。
–属性：实体集的所有属性。
–主码：实体集的主码。 2) 联系转换为关系
联系转换成为关系模式。联系转换成为关系模式时，要根据联系方式的不同采用不同的转换方式
①1:1联系的转换方法 a) 将1:1联系转换为一个独立的关系：与该联系相连的各实体的码以及联系本身的属性均转换为关系的属性，且每个实体的码均是该关系的候选码。 b) 将1:1联系与某一端实体集所对应的关系合并，则需要在被合并关系中增加属性，其新增的属性为联系本身的属性和与联系相关的另一个实体集的码。
第一步：联系形成的关系独立存在： 职工表（职工号，姓名，年龄）主码：职工号
产品表（产品号，产品名，价格）主码：产品号
负责（职工号，产品号）主码：职工号或产品号
合并方案1：“负责”与“职工”两关系合并： 职工（职工号，姓名，年龄，产品号）
产品（产品号，产品名，价格）
合并方案2：“负责”与“产品”两关系合并： 职工（职工号，姓名，年龄）
产品（产品号，产品名，价格，职工号）
② 1:n联系的转换方法 a)一种方法是将联系转换为一个独立的关系，其关系的属性由与该联系相连的各实体集的码以及联系本身的属性组成，而该关系的码为n端实体集的码； b)另一种方法是在n端实体集中增加新属性，新属性由联系对应的1端实体集的码和联系自身的属性构成，新增属性后原关系的码不变。
步骤一：联系形成的关系独立存在。
仓库（仓库号，地点，面积） 主码：仓库号
产品（产品号，产品名，价格） 主码：产品号 仓储（仓库号，产品号，数量）主码：产品号
合并后方案：联系形成的关系与n端对象合并。 仓库（仓库号，地点，面积）
③ m:n联系的转换方法
在向关系模型转换时，一个m:n联系转换为一个关系。转换方法为：与该联系相连的各实体集的码以及联系本身的属性均转换为关系的属性，新关系的码为两个相连实体码的组合（该码为多属性构成的组合码）。
