水电站闸门工作原理
水电站闸门是控制水流量和水位的重要设备，其工作原理主要是通过闸门的开启和关闭来调节水流量和水位。
水电站闸门工作原理的核心是利用水压力和闸门结构的力学原理。水电站闸门通常由门框、闸门、闸门轴和闸门驱动机构等部分组成。当闸门关闭时，水流受到阻碍，水位上升；当闸门开启时，水流畅通，水位下降。
闸门的开启和关闭是通过闸门驱动机构来实现的，常见的驱动机构有液压驱动、电动驱动和人力驱动等。不同类型的驱动机构具有不同的工作原理，但都能实现闸门的开启和关闭。
液压驱动机构是一种常见的闸门驱动方式，它利用液体的压力来产生力，从而使闸门开启或关闭。液压驱动机构由液压缸、液压泵和控制系统等组成。当控制系统向液压泵供给液体时，液体进入液压缸，使液压缸的活塞向外推动，从而拉动闸门开启或关闭。液压驱动机构具有结构简单、运行平稳、控制精度高等优点。
电动驱动机构是利用电动机的转动来驱动闸门开启或关闭。电动驱动机构通常由电动机、减速器和传动装置等组成。当电动机运行时，通过减速器和传动装置将转动的力传递给闸门，从而使闸门开启或关闭。电动驱动机构具有结构紧凑、运行可靠、控制方便等优点。
人力驱动机构是一种传统的闸门驱动方式，它利用人力的力量来开启或关闭闸门。人力驱动机构通常由人力控制装置和传动装置等组成。当操作人员通过人力控制装置施加力量时，通过传动装置将力量传递给闸门，从而使闸门开启或关闭。人力驱动机构具有简单易用、操作灵活等优点，但受制于人力的限制，适用范围较窄。
水电站闸门的工作原理还涉及到闸门的结构形式。常见的闸门结构有平板闸门、辊门、引水闸门等。不同结构的闸门在工作原理上有所差异，但都能实现闸门的开启和关闭。
水电站闸门的工作原理是通过闸门的开启和关闭来调节水流量和水位。闸门驱动机构通过液压、电动或人力等方式实现闸门的开启和关闭。闸门的结构形式也会影响闸门的工作原理。水电站闸门的工作原理在水电站的运行中起着关键作用，能够有效控制水流，确保水电站的安全运行。
机电设备 ＳＭ＾ＩＬ ＩｔＹＤＲＯ ＰＯＷＥＲ ２００６Ｎｏ３．Ｔｏｍｌ Ｎｏ１２９

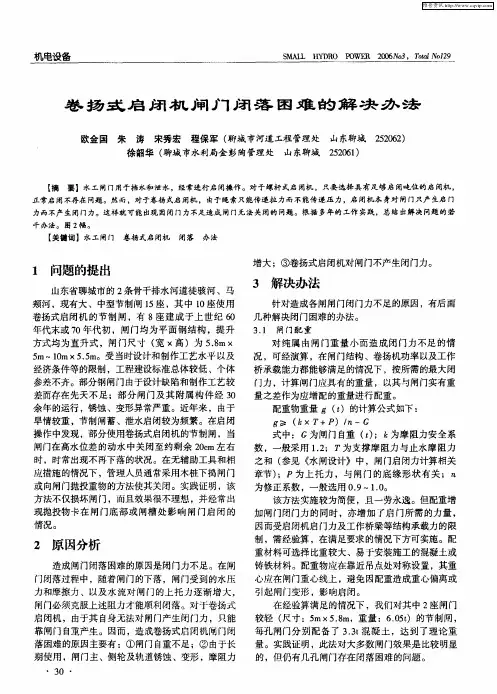

卷扬式启闭机闸门闭落困难的解决办法
欧金国 朱 涛宋秀宏 程保军（聊城市河道工程管理处 山东聊城２５２０６２）
徐韶华（聊城市水利局金彭陶管理处 山东聊城２５２０６１）
【摘要】水工闸门用于挡水和泄水，经常进行启闲操作。ｏｒ－－Ｉ－￣；杆式启闭机，只要选择具有足够启闲吨位的启闭机， ａ＿ｅ．ｅ闭不存在问题。然而，对于卷扬式启闭机，由于绳索只能传递拉力而不能传递压力，启闭机本身对闸门只产生启门
力而不产生闭门力。这样就可能出现因闭门力不足造成闸门无法关闭的问题。根据多年的工作实践，总结出解决问题的若
干办法。囤２幅。 【关键词】水工闸门 卷扬式启闭机 闭落 办法
１ 问题的提出 增大；③卷扬式启闭机对闸门不产生闭门力。
山东省聊城市的２条骨干排水河道徒骇河、马
颊河，现有大、中型节制闸１５座，其中ｌ０座使用
卷扬式启闭机的节制闸，有８座建成于上世纪６ｏ
年代末或７０年代初，闸ｆ－ｊＮ为平面钢结构，提升
方式均为直升式，闸门尺寸（宽×高）为５．８ｍ×
５ｍ～１０ｍ×５．５ｍ。受当时设计和制作工艺水平以及
经济条件等的限制，工程建设标准总体较低、个体 参差不齐。部分钢闸门由于设计缺陷和制作工艺较
差而存在先天不足；部分闸门及其附属构件经３０
余年的运行，锈蚀、变形异常严重。近年来，由于
旱情较重，节制闸蓄、泄水启闭较为频繁。在启闭
操作中发现，部分使用卷扬式启闭机的节制闸，当
闸门在高水位差的动水中关闭至约剩余２０ｅｍ左右 时，时常出现不再下落的状况。在无辅助工具和相
应措施的情况下，管理人员通常采用木桩下捣闸门 或向闸门抛投重物的方法使其关闭。实践证明，该
方法不仅损坏闸门，而且效果很不理想，并经常出
现抛投物卡在闸门底部或闸槽处影响闸门启闭的
情况。
２原因分析
造成闸门闭落困难的原因是闭门力不足。在闸
门闭落过程中，随着闸门的下落，闸门受到的水压
水闸门启闭设施运行存在问题的对策探讨
【摘要】 本文对水工闸门启闭机械在运行管理中出现的问题原因分析对策，并结合闸门机械设备安装、运行管理等方面的介绍，具有参考价值，值得同行交流学习
【关键词】水工闸门 启闭设备问题对策
1.
水工闸门作用及意义。
水闸就是利用闸门挡水和洩水的建筑物。关闭闸门时，可以拦截水流，抬高闸前及上游的蓄水水位，达到满足闸门上游取水或通航的需求，当闸门开启时，可以泄洪、排涝、冲沙、取水或根据闸下游用水需要调节流量、水闸在水利工程中的运用十分广泛，多修建于河道、水库、湖泊等，其意义在于管控水资源，使其为人类所利用，避其水害，变为水利，并充分利用水资源发挥经济效益，为社会服务。
1.
闸门启闭机的结构特点。
闸门有平板钢闸门，弧形钢闸门，叠式箱体闸门，铸铁闸门，自动开关闸门，翻板闸门等。启闭机有液压式、卷扬式、手轮式、手摇式、单、双吊点式，螺杆式启闭机等。
1.
水工常用螺杆启闭机工作原理。 螺杆启闭机，又称为螺杆式启闭机，是一种螺纹线杆直接连接闸门门叶或者丝杆头做花杆延长后与闸门门叶相连接，采用手、电两用转动启闭机轴杆，使启闭机内锅轮与丝杆铰接左、右转动，丝杆上升或下降带动闸门开启或关闭的过程，达到控制水流的作用。
1.
水工闸门运行过程中常见的问题。
闸门从运行工况，有深水闸门和浅水闸门，闸门在运行过程中产生的问题，主要有卡、阻、启闭机振动异响，切角，闸门漏水，闸门起到一定高度忽然坠落，丝杆偏位，丝杆弯曲，闸门关闭时顶碎启闭机顶端盖，启闭机脚损坏等问题
1.
水工闸门运行过程产生问题的因素。
5.1、人的不安全行为操作失误而产生的问题因素有，机械产生的噪声使操作者的知觉和听觉麻痹导致误判情况；
5.2、错误操作或不完整的信息指令去调控机械造成失误；
5.3、机械显示或指示信号灯显示不正确，使操控者产生的误操作失误；
5.4、控制与操纵系统的识别性，标准化不良，而使操作者产生的失误；
