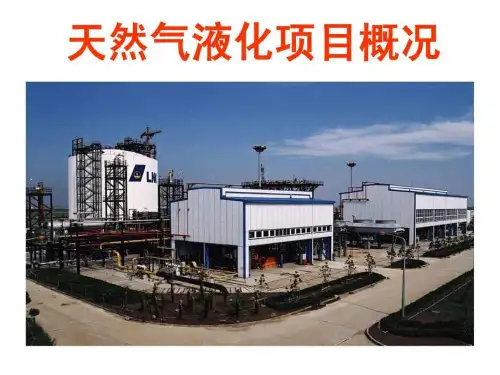

天然气液化项目概.ppt

提纲
一、液化天然气综述 二、天然气液化技术现状及发展趋势 三、天然气液化技术关键设备 四、天然气液化项目建设及发展新思路 五、国内天然气液化项目建设模式 六、寰球公司液化天然气业务
二、天然气液化技术现状及发展趋势
1、天然气液化装置典型工艺流程方块图
废水
酸气
排放气
燃 料 气
热油系统 热油 废热回收
OSMR
（BV公司） （LNGL）
C3MR （AP）
DMR
DMR
（Shell） （HQC）
液化能耗kWh/吨LNG
352.8
311.3
300~400 300~400 310~400
注释：此处给出的数据仅包含天然气液化单元的能耗，鉴于天然气液化项目原料
和建设条件的差别对天然气液化能耗影响较大，基于完全相同基准的综合能耗比较 几乎不可能，因此没有相关的公开数据。
267000m3)
一、液化天然气综述
中国到港的
第一艘LNG运输船 2019年5月26日
中石油到港的
第一艘LNG运输船 2019年5月24日
一、液化天然气综述
6、LNG的安全问题
天然气和和LLNNGG是本质安全的烃类物质：N：GN比G空气轻、在空 气中自然扩散、爆炸范围窄，，LNLNGG既不可燃、又不爆炸。
5、国外天然气液化技术现状及分析
市场份额 不同工艺商
二、天然气液化技术现状及发展趋势
5、国外天然气液化技术现状及分析
第一阶段
第二阶段
第三阶段
二、天然气液化技术现状及发展趋势
4、天然气液化技术（续） – 适应性
天然气液化技术的选择对液化装置的投资和操作成本有较大影响； 每一种技术均在某一单线生产能力范围内具有竞争力；不同的液化技术， 均将在LNG工业中发挥作用，不存在某一种标准或者唯一可行的技术； 三种混合冷剂工艺的最经济的单线生产能力适应范围如下表：

LNG调峰技术不断发展，调峰手段多样化，包括液化、储存、气化等环节，能够满 足不同时间和不同规模的需求。
LNG调峰在应对能源供应短缺、保障能源安全等方面发挥了重要作用，同时也面临 着一些挑战和问题，如投资成本高、技术风险等。
展望
随着能源结构的转型和清洁能源 的发展，LNG调峰在未来仍将发 挥重要作用，需求量将持续增长。
LNG的主要成分是甲烷，无色、无味、无毒，且具有较高的热值，是一种高效的 能源。此外，LNG的体积仅为气态天然气的1/600，因此便于储存和运输，降低 了运输成本。
液化天然气调峰的目的和意义
液化天然气调峰是指通过调整LNG的供应量，满足不同时段、 不同区域的能源需求。由于天然气的使用具有时段性和区域 性特点，因此调峰对于保证能源供应的稳定性和可靠性具有 重要意义。
LNG的储存和释放具有灵活性和高效性，可以为城市燃气调峰提供可靠保障，同时降低因需求波动对 燃气供应系统的影响。
电力调峰
电力负荷也存在季节性变化，例如夏 季空调用电负荷高，冬季取暖用电负 荷高。LNG可以通过与燃气发电厂配 合，在电力需求低谷时储存，并在电 力需求高峰时释放，以提高电力系统 的调峰能力。
能效问题
液化天然气在储存和运输 过程中存在一定的能效损 失，需要进一步优化技术 提高能效。
安全隐患
液化天然气具有易燃易爆 的特性，安全风险较高， 需要严格的安全管理措施。
液化天然气调峰的解决方案与建议
加强政策支持
政府可以通过给予财政补贴、税收优惠等政策支持，鼓励企业和 机构投资建设液化天然气调峰设施。
浅谈液化天然气调峰
• 液化天然气调峰概述 • 液化天然气调峰技术 • 液化天然气调峰的应用场景 • 液化天然气调峰的经济效益与环境影响 • 液化天然气调峰的未来发展与挑战 • 结论与展望

LNG（液化天然气）应用 基本知识
.
第一部分
LNG基本知识
.
什么是LNG
LNG（Liquefied Natural Gas），即液化天然气的英文缩写。 天然气是在气田中自然开采出来的可燃气体，主要成分由 甲烷组成。LNG是通过在常压下气态的天然气冷却至162℃，使之凝结成液体。天然气液化后可以大大节约储 运空间和成本，而且具有热值大、性能高等特点。
真空绝热管道
传统保温管道
.
LNG真空软管及真空法兰
.
LNG泵橇
.
LNG加注机
工作介质：液化天然气（LNG）； 加气速度：3～80kg/min 计量准确度：1.0级； 重复性：0.5%； 防爆等级： Exdemb［ib］ibⅡAT4 工作电源：220V±10% （AC）， 50Hz±1Hz； 额定工作压力：1.6MPa； 环境温度：-25℃～55℃； 相对湿度：≤90%； 管路温度：-196℃～55℃； 大气压力：80KPa～110KPa； 接地电阻：≤0.1Ω 。
.
第二部分
LNG加气站介绍
.
为LNG汽车充装LNG液体的加气站。分为橇装站和固定站 橇装站：储罐、泵橇、汽化器、加注机集中装配在一个 橇体上，可以方便整站运输 固定站：储罐、泵橇、加注机分别固定安装在站上 通常该系统都有： 加气功能：储罐内LNG由LNG低温泵抽出，通过加气机向 汽车加气 卸车功能：由LNG低温泵将LNG槽车内 LNC卸至LNG储罐 增压功能：卸车完毕后，将储罐内部分LNG通过LNG气化 调压后进入储罐，当储罐压力达到设定压力时停止气化 调温功能：卸车完毕后，用LNG低温泵从储罐内抽出部 分LNG通过LNG增温器后进入储罐，当储罐温度达到设定 温度时停止
.

成功案例：泰安15万方液化天然气项目 山西易高60万方液化天然气项目等近四十套装置
脱酸单元
2020/8/4
脱汞单元
脱水单元
脱重烃单元
天然气液化工艺流程
脱酸单元
去脱汞单元
补充溶液
从压缩系统来
该装置的净化系统采用复合胺工艺脱除 原料天然气中的二氧化碳、硫化氢等酸性 气体。由于采用了专有的活化MDEA溶液 配方和专利填料的组合。
成都五环液化天然气技术介绍 -PPT课件
公司简介
四川宏达石油天然气工程有限公司（主要从事：石油化工、市政行业工 程总承包、项目管理、工艺包及工程设计）公司包含以下主要关联公司：, 成都恒绿能源技术有限公司是专业从事能源行业研发、设计及工程配套的
一体化公司。近年来，在焦炉煤气综合利用、液化天然气、垃圾填埋 气综合利用及GTL等行业取得了不错的成绩。
2020/8/4
天然气液化典型工艺流程
• 典型阶式制冷流程示意图
2020/8/4
天然气液化典型工艺流程
• 2）混合制冷循环工艺 • 混合制冷剂制冷循环是采用N2和C1～C5烃类混合物作为循环制冷剂
的工艺。该工艺的特点是在制冷循环中采用混合制冷剂，只需要一台 压缩机，简化了流程，降低了造价。但是从理论上讲，混合冷剂的组 成比例应按照天然气原料的组成、压力、工艺流程而异，因此对冷剂 的配比和原料气的气质要求更为严格，一旦确定是不容易改变的。即 使能做到这一点，要使整个液化过程（从常温到-162℃）所需的冷 量与冷剂所提供的冷量完全匹配是比较困难的，一般只能一部分做到 贴近冷却曲线。因此混合制冷剂循环流程的效率要比阶式循环流程低 • 既然调节混合冷剂的组成比例使整个液化过程按冷却曲线提供所需的 冷量是困难的，那么合乎逻辑的推论是采用折中的办法，分段来实现 供给所需的冷量，以期液化过程的熵增降至最小。
