当前位置：文档之家 › sus304与sus301区别

sus304与sus301区别

  • 格式：pdf
  • 大小：664.13 KB
  • 文档页数：2

sus301一般用上需要彈性結構上，叫做彈簧鋼；sus304沒有太多的彈性，用於外觀，高

溫處。不過為了者錢，現在我們有304的地方一般都用sus430替代了。

SUS304(不銹鋼)：用途最多之不銹鋼種，因含有 Ni 故比 Cr 鋼較富耐蝕性耐熱性，且

具低溫強度，故機械特性非常好，加工硬化性非常大，加熱處理不硬化，非磁性，強度

佳，較沒彈性，常使用厚度 0.4T ~ 1.0T之間。故目前在Notebook常被廣泛運用在需結構

強度之Bracket ,運用上必須指定級數,以期達到設計之需求.一般最好取3/4H為宜.若是須

引伸抽型,若運用於LCD bracket ,一般最好取1/2H為宜. 參考價格: 98NT$/Kg --0.5T ,

130NT$/Kg--0.3T , 195NT$/Kg--0.2T . SUS301(不銹鋼)：Cr (鉻) 成分比 SUS304 低，耐蝕性較差，但冷間加工能得到非常

高度的拉加及硬度，其特性用途廣大，因彈性佳，故目前在Notebook常被廣泛運用在防

EMI上，做彈性接觸部份，但常用厚度在 0.4T ~ 0.07T 之間。運用上必須指定級數,以

期達到設計之需求(例如彈力,強度).並須注意301材料有金屬結晶性方向性,越高級數者

越是硬且脆,若成型上不注意,易造成隅角及側壁裂紋. 參考價格: 142NT$/Kg --0.5T ,

183NT$/Kg--0.3T , 180NT$/Kg--0.2T . 285NT$/Kg --0.1T . SUS 301 與 SUS 304 材質硬度比較

SUS 301 H 材質 硬度 硬度 硬度

硬度

SUS 301 H HV 480°±20° SUS 304 H HV 380°±20° SUS 430

HV 200°

SUS 301 3/4H HV 380°±20° SUS 304 3/4H HV 300°±20°

SUS 301 1/2H HV 300°±20° SUS 304 1/2H HV 260°±20° SUS 304

HV200°±20°

材質性能 SUS 301 : 適合用彈性用途,含碳量高,硬度高,不易彈性疲乏.延展性不好,不易抽

伸.

SUS 304 : 不適合用彈性用途,含碳量低硬度低(軟).

SUS 430 : 材料含雜質較多(不純),導致硬度不穩定.

備註:

1.若兩著硬度接近 如(SUS 301 3/4H跟SUS 304 H) 雖然硬度相同,但是用在彈性的產品

上

SUS 304 H 較易產生彈性疲乏.

2.材料厚度影響硬度公差(越厚公差越大).

合集下载

(完整版)SUS304性能表

(完整版)SUS304性能表

常用相关国家不锈钢厚度公差标准比较

日期：2007-7-25 10:54:41

钢带厚度的允许偏差

1、 中国国家标准(GB) 单位：mm

宽度

厚度 厚度允许偏差

较高精度（A） 一般精度（B）

＞600~1000 ＞1000~1250 ＞600~1250

0.05~0.10 ---- ---- ----

＞0.10~0.15 ---- ---- ----

＞0.15~0.25 ---- ---- ----

＞0.25~0.45 ±0.040 ±0.040 ±0.040

＞0.45~0.65 ±0.040 ±0.040 ±0.050

＞0.65~0.90 ±0.050 ±0.050 ±0.060

＞0.90~1.20 ±0.050 ±0.060 ±0.080

＞1.20~1.50 ±0.060 ±0.070 ±0.110

＞1.50~1.80 ±0.070 ±0.080 ±0.120

＞1.80~2.00 ±0.090 ±0.100 ±0.130

＞2.00~2.30 ±0.100 ±0.110 ±0.140

＞2.30~2.50 ±0.100 ±0.110 ±0.140

＞2.50~3.10 ±0.110 ±0.120 ±0.160

＞3.10~＜4.00 ±0.120 ±0.130 ±0.180

2、日本工业标准

厚 度 宽 度

＜1250 ≥1250~＜1600

≥0.30~＜0.60 ±0.05 ±0.06

≥0.60~＜0.80 ±0.07 ±0.09

≥0.80~＜1.00 ±0.09 ±0.10

不锈钢304和316的区别是什么？

不锈钢304和316的区别是什么？

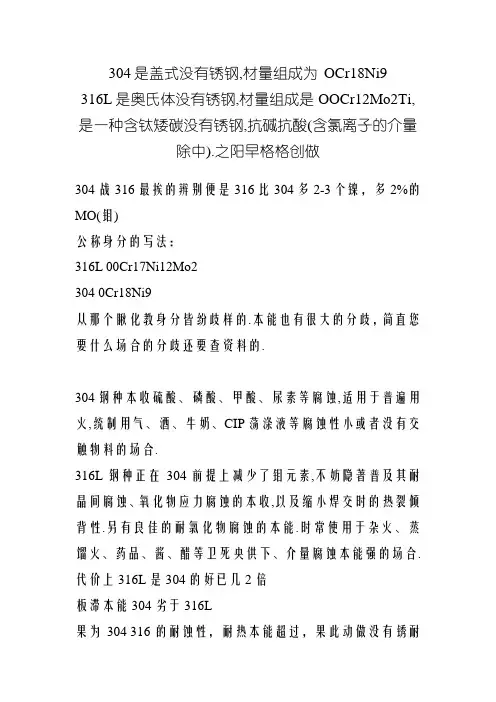

304是盖式没有锈钢,材量组成为 OCr18Ni9

316L是奥氏体没有锈钢,材量组成是OOCr12Mo2Ti,是一种含钛矮碳没有锈钢,抗碱抗酸(含氯离子的介量除中).之阳早格格创做

304战316最挨的辨别便是316比304多2-3个镍，多2%的MO(钼)

公称身分的写法：

316L 00Cr17Ni12Mo2

304 0Cr18Ni9

从那个瞅化教身分皆纷歧样的.本能也有很大的分歧，简直您要什么场合的分歧还要查资料的.

304钢种本收硫酸、磷酸、甲酸、尿素等腐蚀,适用于普遍用火,统制用气、酒、牛奶、CIP荡涤液等腐蚀性小或者没有交触物料的场合.

316L钢种正在304前提上减少了钼元素,不妨隐著普及其耐晶间腐蚀、氧化物应力腐蚀的本收,以及缩小焊交时的热裂倾背性.另有良佳的耐氯化物腐蚀的本能.时常使用于杂火、蒸馏火、药品、酱、醋等卫死央供下、介量腐蚀本能强的场合.

代价上316L是304的好已几2倍

板滞本能304劣于316L

果为304 316的耐蚀性，耐热本能超过，果此动做没有锈耐热钢得到广大应用，

304，316的强度战硬度相近.

@@@@@@@@@@

辨别：316的耐腐蚀本能比304要佳很多，跟闭键的一面是316中增加了钼金属，正在耐热本能上得到了了提下.

附上二者的化教身分：

304,C≤0.08 Ni8.00～10.00 Cr18.00～20.00，Mn<=2.0

Si<=1.0 S<=0.030 P<=0.035

304LC≤0.03其余的元素与304相共

316没有锈钢

C≤0.08 Ni10.00～14.00 Cr16.00～18.00，Mo2.00---3.00 Mn<=2.0

Si<=1.0 S<=0.030 P<=0.035

316L没有锈钢

C≤0.03 Ni10.00～14.00 Cr16.00～18.00，Mo2.00---3.00 Mn<=2.0

SUS301L系列不锈钢在轻量化城轨车辆车体上的应用

SUS301L系列不锈钢在轻量化城轨车辆车体上的应用

SUS301L系列不锈钢在轻量化城轨车体上的应用

摘要：本文在综合分析SUS301L系列不锈钢主要特性的基础上，提出了城轨车体的选材思路与原则，并结合城轨车辆的车体结构特点和静强度仿真结果，完成了某B型轻量化不锈钢车体中主要零部件在该系列不锈钢材料中的选用。

关键词：SUS301L不锈钢；轻量化；城轨车体；选材

0 前言

打造绿色轨道交通装备已成为当今社会的潜在要求，即在额定牵引功率下，尽可能降低能耗以实现运行的高运能和低成本。在1972年石油危机爆发后到能源愈发匮乏的今天，轻量化成为各种车体的优先发展方向。

日系城轨车辆是车体轻量化的代表，与欧系车辆追求舒适、豪华而车体重量较大相比，它最大的特点是在追求实用、可靠的基础上，尽可能减少自重。由于原有的不锈钢板材不能很好满足车体的强度及制造工艺等要求，严重影响了车体轻量化的发展。因此早在1956年，日本东急车辆株式会社和钢企合作，开始自主研发车辆专用的不锈钢材料，其中SUS301L系列不锈钢已成为了国内外城轨车体的主流材料之一。

本文分析了SUS301L不锈钢的主要特性及相互关系，并以某B型轻量化不锈钢车体的选材原则及静强度分析为背景，完成车体中相关零部件在该系列不锈钢中的选用。

1 SUS301L不锈钢材料性能分析

适用于车体的不锈钢材料应具备四个条件：强度高、厚度小、焊接性能好、易冷加工。前两者是车体轻量化的基本条件，后两者是车体结构加工成型的必要条件。SUS301L奥氏体不锈钢作为车辆专用的不锈钢材料，分析其各种材料特性、加工性能与车体结构之间的相互关系，可以为车体通过选材进行轻量化提供理论基础。

1.1化学成分与抗腐蚀性能

不锈钢能在车体上得以广泛应用的前提是具有优良的抗腐蚀性能，这样在设计车体结构的板厚时，不再需要像耐候钢那样留有腐蚀余量。不锈钢的抗腐蚀性，往往是由其化学成分决定的。

东急公司开发的第一代真正意义的全不锈钢车体，使用的主要材料为SUS301不锈钢，它是在SUS304不锈钢的基础开发出来的。该钢通过降低Cr、Ni的含量，提高了加工硬化率，但同时碳含量没有降低，而使得其耐晶间腐蚀能力有所下降。所以在第二代全不锈钢车体上，SUS301不锈钢又被SUS301L不锈钢取代。它们的主要差异是后者通过降低C含量改善了焊接接头的抗晶间腐蚀性，同时添加N元素来弥补C降低引起的强度不足。SUS301L不锈钢材料的化学成分见表1 [1]。

SU301、SUS304、SUS410等牌号不锈钢物质安全资料表MSDS

SU301、SUS304、SUS410等牌号不锈钢物质安全资料表MSDS

物質安全資料表MSDS

一、物品與廠商資料物品名稱：冷軋鋼帶

物品編號：不銹鋼

製造商位址/電話：

緊急聯絡電話/傳真電話：

二、成分辨識 1、規範資料： JIS：G3141 G4802

2、成份資料 化學文摘社登記號碼化學成份（中）化學成份（英）

（CAS NO.）：07440-02-0 鎳（Ni） Nickel

（CAS NO.）：07439-96-5

錳（Mn） Manganese

（CAS NO.）：07440-47-3

鉻（Cr） Chromium

（CAS NO.）：07704-34-9

硫（S） Sulfur

（CAS NO.）：07440-44-0

碳（C） Carbon

（CAS NO.）：07440-21-3

矽（Si） Silicon

（CAS NO.）：07723-14-0

磷（P） Phosphorous

（CAS NO.）：07439-89-6

鐵（Fe） Iron

3、各鋼種之化學成份組成（依照CNS/JIS為基準） 鋼種/化學成份（%） C Mn Si Cr Ni P S 其他

SUS301 max 0.15 2.00 1.00 18.00 8.00 0.045 0.030

min 16.00 6.00

SUS304 max 0.08 2.00 1.00 20.00 10.50 0.045 0.030 N:0.010max min 18.00 8.00

SUS430 max 0.12 1.00 0.75 18.00 0.040 0.030

min 16.00

SUS410 max 0.15 1.00 1.00 13.50 0.60 0.040 0.030

min 11.50

SUS420 max 0.40 1.00 1.00 14.00 0.60 0.040 0.030

min 0.15 12.00

SUS420J1 max 0.25 1.00 1.00 14.00 0.60 0.040 0.030
