物料提升机的安全装置(标准版)

  • 格式：docx
  • 大小：54.04 KB
  • 文档页数：5

( 安全管理 )
单 位：_______________________
部 门：_______________________
日 期：_______________________

本文档文字可以自由修改

物料提升机的安全装置(标准
版)

Safety management refers to ensuring the smooth and effective progress of social and
economic activities and production on the premise of ensuring social and personal safety.
机械安全 | Mechanical Safety
安全管理

第 1 页
物料提升机的安全装置(标准版)

物料提升机作为作为一种固定装置的机械输送设备，在很多
建筑工程施工中都被广泛应用。它内在的安全装置决定了它在固
定高度运行时的安全系数。下面就来简要讲述下物料提升机的安
全装置。
（1）安全停靠装置。吊篮运行到位时，停靠装置将吊篮定
位。该装置应能可靠地承担吊篮自重、额定载荷及运料人员和装
卸物料时的工作荷载。
（2）断绳保护装置。当吊篮悬挂或运行中发生断绳时，应
能可靠地将其停住并固定在架体上。其滑落行程，在吊篮满载时，
不得超过1m。

安全管理是运用行政、法律、经济、教育和科学技术手段等，协调社会经济发
展与安全生产的关系，处理国民经济各部门、各社会集团和个人有关安全问题
的相互关系，使社会经济发展在满足人们的物质和文化生活需要的同时，满足
社会和个人的安全方面的要求，保证社会经济活动和生产、科研活动顺利进行、
有效发展。
机械安全 | Mechanical Safety
安全管理

第 2 页
2、楼层口停靠栏杆（门）。各楼层的通道口处，应设置常闭
的停靠栏杆（门），宜采用联锁装置（吊篮运行到位时方可打开）。
停靠栏杆可采用钢管制造，其强度应能承受1kN/m水平荷载。
3、篮安全门。吊篮的上料口处应装设安全门。安全门宜采
用联锁开启装置，升降运行时安全门封闭吊篮的上料口，防止物
料从吊篮中滚落。
4、上料口防护棚。防护棚应设在提升机架体地面进料口上
方。其宽度应大于提升机的最外部尺寸；长度：低架提升机应大
于3m，高架提升机应大于5m。其材料强度应能承受10kPa的
均布静荷载。也可采用50mm厚木板架设或采用两层竹笆，上
下竹笆层间距应不小于600mm。
5、上极限限位器。该装置应安装在吊篮允许提升的最高工
作位置。吊篮的越程（指从吊篮的最高位置与天梁最低处的距
离），应不小于3m。当吊篮上升达到限定高度时，限位器即行
动作，切断电源（指可逆式卷扬机）或自动报警（指摩擦式卷扬
机）。
机械安全 | Mechanical Safety
安全管理

第 3 页
6、紧急断电开关。紧急断电开关应设在便于司机操作的位
置，在紧急情况下，应能及时切断提升机的总控制电源。
7、信号装置。该装置是由司机控制的一种音响装置，其音
量应能使各楼层使用提升机装卸物料人员清晰听到。
8、高架提升机除应满足以上规定外，尚需具备下列安全装
置并应满足以下要求
（1）下极限限位器。该限位器安装位置，应满足在吊篮碰
到缓冲器之前限位器能够动作。当吊篮下降达到最低限定位置
时，限位器自动切断电源，使吊篮停止下降。
（2）缓冲器。在架体的底坑里应设置缓冲器，当吊篮以额
定荷载和规定的速度作用到缓冲器上时，应能承受相应的冲击
力。缓冲器的型式，可采用弹簧或弹性实体。
（3）超载限制器。当荷载达到额定荷载的90%时，应能发
出报警信号。荷载超过额定荷载时，切断起升电源。
（4）通讯装置。当司机不能清楚地看到操作者和信号指挥
人员时，必须加装通讯装置。通讯装置必须是一个闭路的双向电
机械安全 | Mechanical Safety
安全管理

第 4 页
气通讯系统，司机应能听到每一站的连系，并能向每一站讲话。

可在本位置填写公司名或地址
YOU CAN FILL IN THE COMPANY NAME OR ADDRESS IN THIS POSITION

合集下载

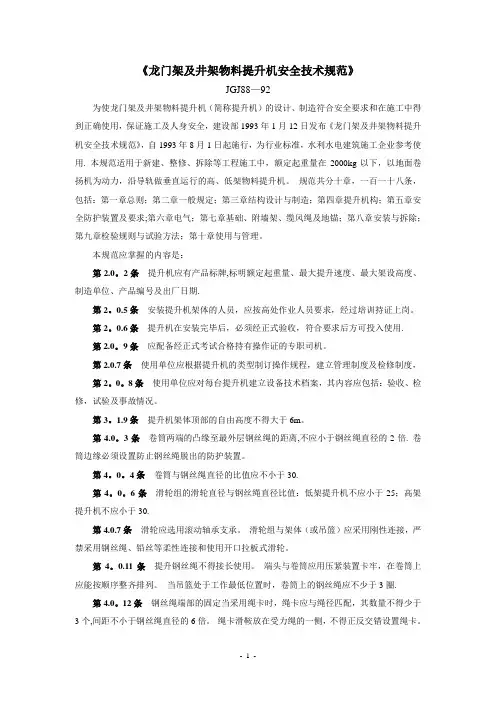

《龙门架及井架物料提升机安全技术规范》

《龙门架及井架物料提升机安全技术规范》

《龙门架及井架物料提升机安全技术规范》JGJ88—92为使龙门架及井架物料提升机（简称提升机）的设计、制造符合安全要求和在施工中得到正确使用，保证施工及人身安全，建设部1993年1月12日发布《龙门架及井架物料提升机安全技术规范》，自1993年8月1日起施行，为行业标准，水利水电建筑施工企业参考使用. 本规范适用于新建、整修、拆除等工程施工中，额定起重量在2000kg以下，以地面卷扬机为动力，沿导轨做垂直运行的高、低架物料提升机。

规范共分十章，一百一十八条，包括：第一章总则；第二章一般规定；第三章结构设计与制造；第四章提升机构；第五章安全防护装置及要求;第六章电气；第七章基础、附墙架、缆风绳及地锚；第八章安装与拆除；第九章检验规则与试验方法；第十章使用与管理。

本规范应掌握的内容是：第2.0。

2条提升机应有产品标牌,标明额定起重量、最大提升速度、最大架设高度、制造单位、产品编号及出厂日期.第2。

0.5条安装提升机架体的人员，应按高处作业人员要求，经过培训持证上岗。

第2。

0.6条提升机在安装完毕后，必须经正式验收，符合要求后方可投入使用.第2.0。

9条应配备经正式考试合格持有操作证的专职司机。

第2.0.7条使用单位应根据提升机的类型制订操作规程，建立管理制度及检修制度，第2。

0。

8条使用单位应对每台提升机建立设备技术档案，其内容应包括：验收、检修，试验及事故情况。

第3。

1.9条提升机架体顶部的自由高度不得大于6m。

第4.0。

3条卷筒两端的凸缘至最外层钢丝绳的距离,不应小于钢丝绳直径的2倍. 卷筒边缘必须设置防止钢丝绳脱出的防护装置。

第4。

0。

4条卷筒与钢丝绳直径的比值应不小于30.第4。

0。

6条滑轮组的滑轮直径与钢丝绳直径比值：低架提升机不应小于25；高架提升机不应小于30.第4.0.7条滑轮应选用滚动轴承支承。

滑轮组与架体（或吊篮）应采用刚性连接，严禁采用钢丝绳、铅丝等柔性连接和使用开口拉板式滑轮。

井架物料提升机规范

井架物料提升机规范

井架物料提升机规范篇一：龙门架及井架物料提升机安全技术规范21．龙门架及井架物料提升机安全技术规范(JGJ 88—92)前言根据原城乡建设环境保护部(86)城科字第263号文和原劳动人事部(87)计字第76号文的要求，由天津市建筑工程局主编，天津市第一建筑工程公司、天津市第三建筑工程公司、天津市第七建筑工程公司、天津市建筑科学研究所等单位参加共同编制的《龙门架及井架物料提升机安全技术规范》(JGJ 88—92)，经建设部1993年1月12日以建标[1993] 26号文批准，业已发布。

为便于广大设计、施工、科研、学校等单位的有关人员在使用本规范时能正确理解和执行条文规定，《龙门架及井架物料提升机安全技术规范》编制组按章、节、条的顺序编制了本规范条文说明，供国内使用者参考。

在使用中如发现本条文说明有欠妥之处，请将意见函寄天津市建筑工程局《龙门架及井架物料提升机安全技术规范》编制组(地址：天津河西区友谊路2号，邮政编码：300074．)。

第一章总则第1.O.1条本规范编制的目的。

第1.0.2条本规范的适用范围。

除架体的型式(门式、井式)外，还对使用场所(施工现场)、提升方式(吊篮沿导轨运行)、传动方式(卷扬机、钢丝绳)、使用对象(装运物料，禁止载人)、提升能力(2000kg以下)以及提升高度(低架、高架)进行了规定。

我国城乡住宅建设一般多层建筑在八层以下，确定低架提升机的高度为30m，基本可以满足施工需要；对高层、超高层建筑以及构筑物的施工可使用高架提升机。

在调研中了解到有的城市已使用到150m高的提升机，因此把高架提升机规定为31～150m。

今后随高层建筑的发展，可能出现更高的提升机，应从设计、安装和使用等方面提出相适应的要求，但不在本规范适用范围之内。

本规范所规定的额定起重量，是对各地现有龙门架(井架)提升机进行调查并征求各地意见后确定的。

在建筑施工中，其额定起重量在1000～1500kg时，一般已能满足需要，个别地区达到或超过2000kg。

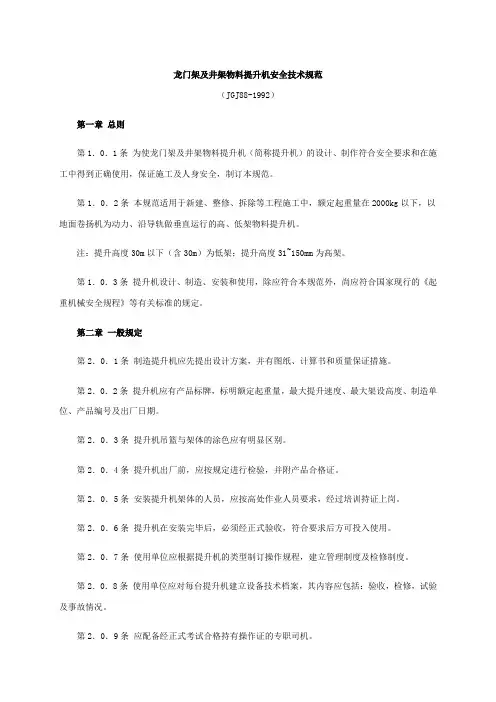

龙门架及井架物料提升机安全技术规范

龙门架及井架物料提升机安全技术规范

龙门架及井架物料提升机安全技术规范（JGJ88-1992）第一章总则第1．0．1条为使龙门架及井架物料提升机（简称提升机）的设计、制作符合安全要求和在施工中得到正确使用，保证施工及人身安全，制订本规范。

第1．0．2条本规范适用于新建、整修、拆除等工程施工中，额定起重量在2000kg以下，以地面卷扬机为动力、沿导轨做垂直运行的高、低架物料提升机。

注：提升高度30m以下（含30m）为低架；提升高度31~150mm为高架。

第1．0．3条提升机设计、制造、安装和使用，除应符合本规范外，尚应符合国家现行的《起重机械安全规程》等有关标准的规定。

第二章一般规定第2．0．1条制造提升机应先提出设计方案，并有图纸、计算书和质量保证措施。

第2．0．2条提升机应有产品标牌，标明额定起重量，最大提升速度、最大架设高度、制造单位、产品编号及出厂日期。

第2．0．3条提升机吊篮与架体的涂色应有明显区别。

第2．0．4条提升机出厂前，应按规定进行检验，并附产品合格证。

第2．0．5条安装提升机架体的人员，应按高处作业人员要求，经过培训持证上岗。

第2．0．6条提升机在安装完毕后，必须经正式验收，符合要求后方可投入使用。

第2．0．7条使用单位应根据提升机的类型制订操作规程，建立管理制度及检修制度。

第2．0．8条使用单位应对每台提升机建立设备技术档案，其内容应包括：验收，检修，试验及事故情况。

第2．0．9条应配备经正式考试合格持有操作证的专职司机。

第三章结构设计与制造第一节结构设计第3．1．1条提升机钢结构（以下简称结构）的设计，应满足制造、运输、安装、使用等各种条件下的强度、刚度和稳定性要求，其结构计算应符合现行国家标准《钢结构设计规范》的规定。

第3．1．2条结构设计时应考虑下列荷载：一、工作状态下的计算荷载。

包括：自重、提升荷载和工作状态下的风荷载；二、非工作状态下的计算荷载。

包括：自重和非工作状态下的风荷载；三、荷载的计算应符合现行国家标准《建筑结构荷载规范》的规定。

5物料提升机安全管理

5物料提升机安全管理

物料提升机物料提升机是建筑施工现场常用的以地面卷扬机为动力、沿架体导轨做垂直运行的一种垂直运输设备。

是用成型材料预制成标准件或标准节在施工现场按照设计图纸进行组装架体的起重设备，物料提升机必须使用厂家生产的定型产品，并出具有关部门的鉴定证书和市级建筑安全监督管理部门核发的准用证书。

禁止使用钢管和扣件自行搭设。

一、物料提升机的管理及安装、使用依据：《建筑施工安全检查标准》（JGJ59─99）《龙门架及井架物料提升机安全技术规范》（JGJ88─92）《北京市建筑工程起重机械监督管理规定》京建施【2007】71号《北京市建设工程施工现场安全防护标准》京建法【2003】1号《施工现场临时用电安全技术规范》（JGJ46─2005）《建筑机械使用安全技术规程》（JGJ33─2001）《北京市建筑工程施工安全操作规程》（DBJ01─62─2002）《北京市特种作业证件使用管理办法》京劳保发字【1991】371号二、卷扬机：1、卷扬机种类：卷扬机的种类很多，按其所用动力种类不同，有电动、内燃、和手动三种，按卷筒数量的不同有单筒和双筒的；按工作速度不同，又分为快速和慢速卷扬机等。

现建筑工程中应用较多的是电动快速卷扬机。

2、卷扬机的作用：卷扬机是施工机械中最常用，构造比较简单的起重设备，它既可以单独使用，又可以作为其他起重机械上的主要机构。

它可将重物、材料及机具等垂直运输到一定高度或水平运送到指定地点。

三、卷扬机安装及安全技术要求：1、施工现场安装卷扬机时应选择地势平坦干燥，视野良好，排水顺畅的地方。

卷扬机稳固后，应按本机说明及方案要求，必须挖设地锚坑，一般长1米，宽0.6米，深1.7米，用一根240毫米的木方,长1米,用Φ12.5mm的钢丝绳拴好横置埋入坑底, 分层夯实浇注砼，使钢丝绳两端各露出地面1.5米以上,钢丝绳穿入卷扬机后座用卡扣拴牢。

卷扬机地锚示意图2、卷扬机操作棚内地面应做硬化处理，操作场地应用木板铺平，棚内应建立健全安全操作规程，保持干燥、清洁。
