RS232 DB9 计算机接口定义

PC机9针串口引脚定义技术 2008-05-05 17:16:13 阅读27 评论0 字号：大中小订阅PC电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。

而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。

我们只介绍常用9针的rs232c 串口引脚的接口定义。

RS232 9针接口管脚與25针接口定义2009-09-14 19:54RS232RS232是PC上串口通讯的标准配置。

如右图所示。

通常是9Pin接口，有些设备还使用25Pi n的公头接口。

(注意：PC上还有一个25Pin的打印机接口，但其为母头接口，请仔细区分)RS232由于其简单易用，而且比较稳定，在很长一段时间内，它成为了工业仪器通讯中应用最为广泛的通讯方式。

直到现在，很多设备都以RS232为其基本的通讯配置，然后可以扩充其它通讯方式(GPIB等)。

接口定义：25Pin的串口接口定义与9Pin的接口定义相对应如下：RS232的每一支脚位都有它的功用，也有它讯号流动的方向，原来的RS232设计初衷是用来接调制解调器作传输用的，因此它的脚位意义通常也和调制解调器传输有关。

但是，现在用的RS232通讯连接，更多的是各种仪器和设备上。

而且应用的线路上，也越来越简化，有时只用到三根线即可：RXD、TXD和GND。

RS-232接口定义及连线RS-232/串口/异步口/com(通信)口严格的讲RS-232接口是DTE(数据终端设备)和DCE(数据通信设备)之间的一个接口。

远程通信终端设备 DTE ( Date Terminal Equipment )数据通信设备 DCE ( Data Communcation Equipment )DTE包括计算机、终端、串口打印机等。

(针输出)DCE通常有调制解调器(MODEM)和某些交换机com口。

(孔输出)RS-232C 标准中提到的“发送”和“接收”，都是站在DTE立场立场上。

1英尺约等于0.3米 附表2 DEC 公司的实验结果
二．RS422概述
• RS-422标准全称是“平衡电压数字接口电路的电气特性”，
它定义了接口电路的特性。实际上还有一根信号地线，共 5根线。由于接收器采用高输入阻抗和发送驱动器比 RS232更强的驱动能力，故允许在相同传输线上连接多个 接收节点，最多可接10个节点。即一个主设备（Master）， 其余为从设备（Salve），从设备之间不能通信，所以RS422支持点对多的双向通信。接收器输入阻抗为4k，故发 端最大负载能力是10×4k+100Ω（终接电阻）。RS-422 四线接口由于采用单独的发送和接收通道，因此不必控制 数据方向，各装置之间任何必须的信号交换均可以按软件 方式（XON/XOFF握手）或硬件方式（一对单独的双绞 线）。
什么是波特率
• 波特率即调制速率，指的是信号被调制以后在单
位时间内的波特数，即单位时间内载波参数变化 的次数。它是对信号传输速率的一种度量，通常 以“波特每秒”（Bps）为单位。波特率有时候会 同比特率混淆，实际上后者是对信息传输速率 （传信率）的度量。波特率可以被理解为单位时 间内传输码元符号的个数（传符号率），通过不 同的调制方法可以在一个码元上负载多个比特信 息。因此信息传输速率即比特率在数值上和波特 率有这样的关系。
例： $GPGGA,092204.999,4250.5589,S,14718.5084,E,1,04,24.4,19.7,M,,,,0000*1F
• 我们现在的疏浚定位系统只需要开头为
“$GPGGA”与“$GPVTG”的与语，前者包
含有经度纬度的信息，后者包含船速与船
向的信息。
电罗经的数据格式
常见的通讯方式是三线式，这种方式是将两个RS232设备的发送端(TXD)和接收端 (RXD)及接地端(GND)互相连接 。

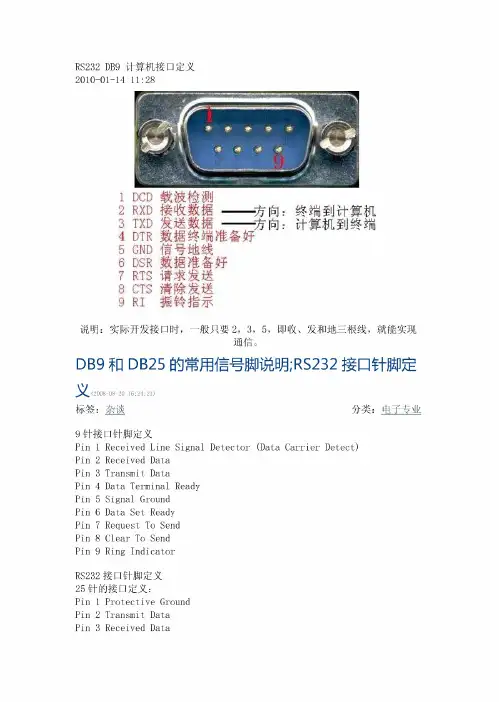

九针串口Serial(PC 9)1CD载波检测2RXD接收数据3TXD发送数据4DTR数据终端准备好5GND地6DSR设备准备好7RTS发送请求8CTS清除发送9RI铃声指示9针串口引脚定义 25针串口引脚定义9针RS-232串口（DB9）.25针RS-232串口（DB25）引脚简写功能说明引脚简写功能说明1CD载波侦测（Carrier Detect）8CD载波侦测（Carrier Detect）2RXD接收数据（Receive）3RXD接收数据（Receive）3TXD发送数据（Transmit）2TXD发送数据（Transmit）4DTR数据终端准备（Data Terminal Ready）20DTR数据终端准备（Data Terminal Ready）5GND地线（Ground）7GND地线（Ground）6DSR数据准备好（Data Set Ready）6DSR数据准备好（Data Set Ready）7RTS请求发送（Request To Send）4RTS请求发送（Request To Send）8CTS清除发送（Clear To Send）5CTS清除发送（Clear To Send）9RI振铃指示（Ring Indicator）22RI振铃指示（Ring Indicator）RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232标准的基础上经过改进而形成的。

所以，以RS-232C为主来讨论。

RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。

它适合于数据传输速率在0～20000b/s范围内的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。

rs232串口工作原理RS232串口工作原理RS232串口是一种常用的串行通信接口，它可以实现数据在计算机和其他设备之间的传输。

在这篇文章中，我们将深入探讨RS232串口的工作原理。

RS232串口的定义RS232串口是一种标准的串行通信接口，它包括一个DB9或DB25接口和一个串口控制器。

该接口通常用于计算机和外围设备之间的数据传输，如调制解调器、打印机、扫描仪和数字相机等。

RS232串口的工作原理RS232串口采用两根信号线进行数据传输：一根用于发送数据（TX），另一根用于接收数据（RX）。

在发送数据时，串口控制器将数据转换为一系列的数字信号，并将其发送到TX线。

接收数据时，串口控制器将接收到的数字信号转换为数据，并将其发送到RX线。

RS232串口还包括其他信号线，如数据位、校验位、停止位和控制信号。

数据位指定传输的数据位数，通常为8位。

校验位用于检测传输数据的正确性，通常为无校验。

停止位指定数据传输的停止位数，通常为1位。

控制信号用于控制数据传输的方向和模式，如RTS（请求发送）、CTS（清除发送）和DSR（数据就绪）等。

RS232串口的优点和缺点RS232串口具有以下优点：1. 简单易用：RS232串口的接口简单，易于使用。

2. 可靠性高：RS232串口的传输距离较短，但传输速度较慢，因此传输可靠性较高。

3. 支持的设备多：RS232串口广泛支持各种设备，如打印机、调制解调器、扫描仪等。

然而，RS232串口也存在一些缺点：1. 传输速度慢：RS232串口的传输速度较慢，难以满足高速数据传输的需求。

2. 传输距离短：RS232串口的传输距离通常在50英尺以内，超过这个距离信号会衰减。

3. 接线困难：RS232串口的接线比较复杂，需要连接多条信号线和地线。

总结RS232串口是一种常用的串行通信接口，它通过两根信号线实现数据传输。

RS232串口具有简单易用、可靠性高、支持的设备多等优点，但也存在传输速度慢、传输距离短、接线困难等缺点。
