混凝土材料的微观结构分析一、引言混凝土是一种广泛应用的建筑材料,其优点是便于制造、成本低廉、强度高、防火、防水和抗腐蚀等特性。
混凝土的微观结构直接关系到其力学性能和耐久性能,因此对混凝土材料的微观结构分析具有重要的理论意义和实践价值。
二、混凝土材料的组成混凝土材料是一种人造复合材料,其主要组成部分包括水泥、骨料、水和掺合料。
其中,水泥是混凝土的胶凝材料,起到粘结骨料的作用;骨料是混凝土的骨架材料,用于承受荷载;水是混凝土中的溶剂,可以在水泥颗粒中形成胶体;掺合料是混凝土中添加的一些辅助材料,如矿渣粉、石灰石粉等。

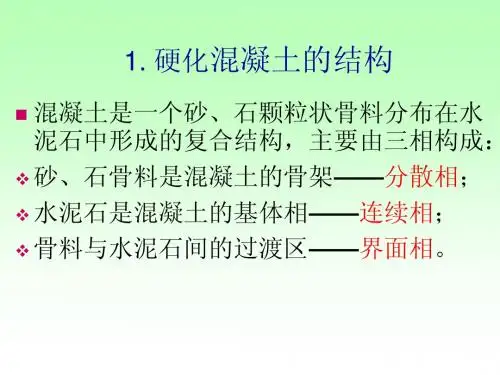

三、混凝土材料的微观结构混凝土材料的微观结构包括水泥石、骨料和孔隙三部分。
1.水泥石水泥石是混凝土中最主要的胶结材料,其微观结构是由水泥颗粒和水混合而成的胶体结构。
水泥颗粒是由三种主要化合物组成的,分别是硅酸钙(CaSiO3)、硅酸三钙(Ca3SiO5)和氢氧化钙(Ca(OH)2)。
水泥颗粒在水中会发生水化反应,形成水化硅酸钙(C-S-H)凝胶、水化硅酸三钙(C3SH2)凝胶和水化氢氧化钙(Ca(OH)2)等产物。
其中,C-S-H凝胶是水泥石中最主要的成分,其具有一定的弹性和韧性,可以形成一个连续的网状结构,使得水泥石具有一定的延性和抗裂性能。
2.骨料骨料是混凝土中的主要骨架材料,其微观结构是由坚硬的石料、石粉和砂子等颗粒组成的。
骨料的形状、大小和性质会影响混凝土的力学性能和耐久性能。
在混凝土中,骨料与水泥石相互作用,形成一个复杂的骨料-水泥石界面区域,称为过渡带。
过渡带通常是一个孔隙较多、强度较低的区域,容易成为混凝土的弱点。
3.孔隙孔隙是混凝土中最重要的微观结构之一,它直接影响混凝土的力学性能和耐久性能。
混凝土中的孔隙可以分为两种类型,一种是内部孔隙,即水泥石中的孔隙;另一种是外部孔隙,即混凝土表面和内部的孔隙。
孔隙的大小和分布对混凝土的力学性能和耐久性能有很大的影响。
孔隙越大、越多,则混凝土的强度越低,容易受到外部环境的侵蚀。
混凝土的微观结构与性能原理一、混凝土的组成与结构1.1 混凝土的组成混凝土是由水泥、砂、石料、水等原材料按照一定比例混合而成的一种复合材料,其中水泥是混凝土的主要胶结材料。
1.2 混凝土的结构混凝土的结构是由水泥胶体、砂、石料等组成的三维空间结构,其中水泥胶体充当着胶黏剂的作用,连接起砂、石料等骨料,形成一个整体的结构。
二、混凝土的性能2.1 强度混凝土的强度是指其承受外部荷载的能力,是混凝土最主要的性能指标之一。
混凝土的强度往往受到其组成、配合比、养护等因素的影响。
2.2 耐久性混凝土的耐久性是指其在不同环境条件下能够长期保持其力学性能和化学性能的能力。
混凝土的耐久性主要受到其组成、配合比、养护等因素的影响。
2.3 施工性能混凝土的施工性能是指其在施工过程中的可塑性、可流动性、可振实性等性能。
混凝土的施工性能主要受到其流动性、凝结时间等因素的影响。
三、混凝土微观结构3.1 水泥胶体水泥胶体是混凝土的主要胶结材料,是由水泥颗粒在水中形成的胶体粘结物质,具有胶黏剂的作用。
水泥胶体的形成主要是由于水泥颗粒的水化反应所引起的。
3.2 砂、石料砂、石料是混凝土的骨料,是由天然矿物或机械制造的碎料组成。
砂、石料的形状、大小、表面性质等会影响混凝土的力学性能和耐久性。
3.3 空隙混凝土中的空隙主要包括孔隙、裂缝、毛细孔等。
这些空隙对混凝土的力学性能和耐久性都有着重要的影响。
四、混凝土力学性能的影响因素4.1 水泥胶体的形成水泥胶体的形成是混凝土力学性能的重要影响因素之一。
水泥胶体的形成需要一定的时间,需要充分的水化反应才能够形成强度足够的胶体。
4.2 骨料的性质骨料的形状、大小、表面性质等都会影响混凝土的力学性能和耐久性。
骨料的形状对混凝土的流动性和凝结时间有影响,而骨料的大小则会影响混凝土的强度和耐久性。
4.3 水胶比水胶比是指混凝土中水的重量与水泥的重量之比。
水胶比越小,混凝土的强度越高,但是施工难度也越大。

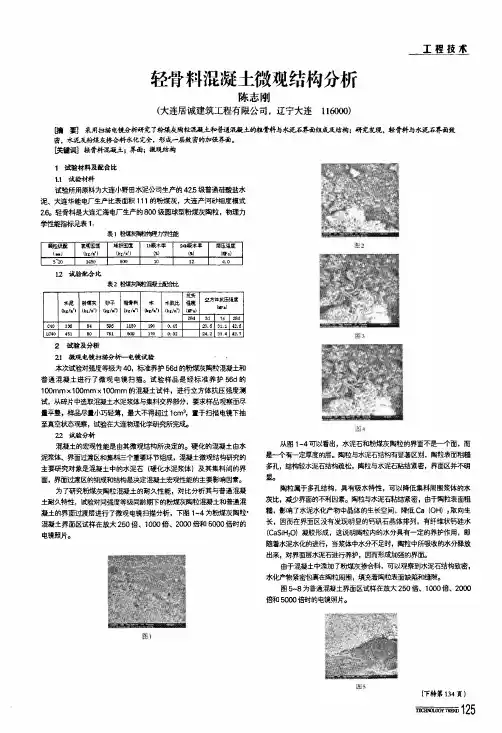

轻骨料混凝土微观结构分析陈志刚(大连居诚建筑工程有限公司,辽宁大连I16000)工程技术嘲i要】采用扫描电镜分析研究了粉煤灰陶粒混凝土和普通混凝土的粗骨料与水斑.石界面妇戍及结构;研究发观,轻骨料与水j f巳石界面致密.水泥及粉煤灰掺台科水化完全.形成一层致密的加强界面。
汐≤键词]轻骨科混凝土;界面;微观结构1试验材料及配合比1.1试验材料试验所用原料为大连小野田水泥公司生产的42.5级普通硅酸盐水泥、大连华能电厂生产比表面积”1的粉煤灰,大连产河砂细度模式Z6。
轻骨料是大连汇海电厂生产的800级圆球型粉煤灰陶粒,物理力学性能指标见表1:表1耢煤卿嘲蝤细彰撑驰能l顾=l堂缀配表观密厦堆毛口密度i噘术率24●蹶水翠蔺匪强度(-J l k c,订)(k eⅣ)(篙)【’)(肝a)5‰14508001012d.012试验配合比表2耪煤掬蚓晤尉琵龋B台比抗折术泥坍霹荻砂手租青科术术胶比强廛立方雄抗压强度(k c,I,}【Ic向’)(k2膳)(k g/l')(k c,I’,(kz,一)(1舻a)(1旷a)捣d3d7d招dC403∞8459e I t801∞O.45∞.631.142.8L』C t045I807615I)91叩0O.3224.233,442.72试验及分析21微现电镜扫描分析一电镜试验本次试验对强度等级为40,标准养护56d的粉煤灰陶粒混凝土和普通混凝土进行了微观电镜扫描。
试验样品是经标准养护56d的100m m X l oom m X l00m m的混凝土试件,进行立方体抗压强度测试,从碎片中选取混鼹±水泥浆体与集料交晃部分,要求样品观察面尽l i'-?-整,样品尽量小巧轻薄,最大不得超过1cm3,置于扫描电镜下抽至真空状态观察,试验在大连物理化学研究所完成。
22试验分析混凝土的宏观性能是由其微观结构所决定的。
硬化的混凝土由水泥浆体、界面过渡区和集料三个重要环节组成,混凝土微观结构研究的主要研究对象是混凝土中的水泥石(硬化水泥浆体)及其集科问的界面,界面过渡区的组成和结构是决定混凝土宏观性能的主要影响因素。
混凝土的微观结构混凝土是一种广泛应用于建筑、道路和其他基础设施项目中的材料。
它由水泥、砂、骨料、水和其他添加剂所组成,是一种可以通过模板制成各种形状、尺寸和结构的材料。
然而,混凝土的真正价值在于其微观结构。
混凝土的微观结构不仅决定其力学性能和耐久性,也影响着它的成本和适用范围。
在这篇文章中,我们将深入了解混凝土的微观结构。
1.水泥石胶凝体混凝土的主要成分之一是水泥,是混凝土的“胶凝剂”。
当水泥和水混合时,会发生一系列化学反应,形成一种胶状物质,称为水泥石。
水泥石是混凝土中最主要的材料之一,占据了混凝土的大部分体积。
在混凝土硬化过程中,水泥石会逐渐变硬,并因此提供混凝土强度和耐久性。
水泥石的微观结构由硅酸钙矿物体(C-S-H)构成。
C-S-H是一种凝胶状的物质,它是依靠水泥颗粒和水中钠、钾、钙离子的化学反应而形成的。
在水泥硬化的过程中,C-S-H的颗粒不断增加,从而填充了水泥石中的细小孔隙。
这些孔隙的大小很小,甚至小到仅能容纳一些单个水分子,这就是水泥石与其他材料相比的优越性能之一。
2.骨料混凝土的另一个主要组成部分是骨料。
骨料是混凝土中占据大量空间的颗粒状材料。
在混凝土中,骨料的主要作用是填充空隙和提供强度。
普通的骨料大都是由沙子和石子组成,但也有其他材料,如玻璃碎片和可再生的材料。
在混凝土微观结构的层面上,骨料的主要作用是提供缝隙。
这些缝隙和孔隙是混凝土的一个重要部分,它们令混凝土能够适应外部环境的变化。
而骨料的稳定性和大小分布,也会影响到混凝土的抗压强度和耐久性。
3.水和其他添加剂混凝土中的水和其他添加剂也是混凝土力学性能和微观结构的重要组成部分。
水是混凝土的一部分,它帮助水泥石粘合在一起,并将浆料从混合器输送到模板。
同时,水也帮助在混凝土中填充空隙及孔隙。
其他添加剂,如掺合料和化学添加剂,也会对混凝土的微观结构产生影响。
例如,高强度混凝土常常掺有钢纤维或聚合物纤维,这些纤维有助于增强混凝土的拉伸强度。
