混凝土微观结构及其测试方法介绍 ppt

  • 格式：ppt
  • 大小：437.00 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

混凝土的微观结构21页PPT

混凝土的微观结构21页PPT
混凝土的微观结构
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

《混凝土试验方法》PPT课件

《混凝土试验方法》PPT课件

30
2.4试件的尺寸公差 试件的承压面的平面度公差不得超过0. 0005 d ( d为边长)。 试件的相邻面间的夹角应为90°，其公差不得超过0.5°。 试件各边长、直径和高的尺寸的公差不得超过1mm。
精选课件ppt
31
2.5混凝土试件的要求:
1、在制作试件前应将试模清擦干净，并在其内壁涂以 脱模剂。
在家庭装修中，水泥砂浆一般应按水泥：砂=1：2（体积比）的比例来搅 拌。 为了保证水泥砂浆的质量，水泥在选购时一定要注意是否大厂生产 的425#硅酸盐水泥。砂应选中砂，中砂的颗粒粗细程度十分宜于用在水泥 砂浆中。
许多业主以为砂越细砂浆越好，其实是个误区。太细的砂吸附能力不强， 不能产生较大摩擦而粘牢瓷砖
精选课件ppt
17
2。7影响水泥混凝土工作性的因素：坍落度
水泥混凝土的工作性：也叫和易性，是指混凝土拌合物易于施工操作， 并获得质量均匀、成型密实的混凝土的性能。工作性实际上是一项综合技 术性质，包括流动性、黏聚性、保水性三方面含义。
新拌混凝土的工作性是混凝土的一项重要指标，常用坍落度试验进行测 定。
2、将试件安放在试验机的下压板上，试件的承压面应与成型 时的顶面垂直，试件中心应与试验机下压板中心对准。
3、开动压力机，均匀加荷，加荷速度应为每秒钟0.5-1.5KN。 直至试件破坏.
4.记录记录破坏荷载值P,然后换算成应力值.
精选课件ppt
6
1.5水泥砂浆强度等级计算评定方法,增加水泥砂浆强度方法
精选课件ppt
26
2.2试件尺寸大小对强度值的影响——“环箍效应”
精选课件ppt
27
2.3.（1）抗压强度和劈裂抗拉强度试件应符合下列规定:
边长为150mm的立方体试件是标准试件。 边长为100mm和200mm的立方体试件是非标准试件。 在特殊情况下，可采用“150mm x 300mm的圆柱体标准 试件或Φ 100mm x 200mm和Φ200mm x 400mm的圆柱体非标准试件。

水泥混凝土试验方法 ppt课件

水泥混凝土试验方法 ppt课件
• 在盘或车从1/4、1/2、3/4处取砼样，现场从三次 以上不同部位取样，注意保持原来水份，运输粗集 料沉淀离析，试验样的代表性直接影响结果的误差。
PPT课件
13
2.2、混凝土坍落度试验方法
2.2.1、混凝土和易性定义
坍落度（mm） 流动性： 维勃稠度（s）
和易性 粘聚性：目测，经验判断
保水性：目测，经验判断
50mm2、20mm2三种；在离贯入端25mm处刻有 标志，
• 试验温度20℃±2℃，尽可能与现场相同的环境，
PPT课件
39
4、试样制备
4.1、取样：取代表性样（应记录加水时间）， 用4.75mm筛筛出砂浆,再人工翻拌,入模。每批 砼拌合物取一个试样，共取3个，分装3个试模。
4.2、振实：
①坍落度不大于70mm的，用振动台，至 表面出浆，避免过振。
②坍落度大于70mm的，用捣棒人工捣实， 螺旋由外向中心均匀插捣25次，橡皮锤轻击试 模侧面排除空洞。调整砂浆表面，使其低于试 模上沿约10mm，筒应立即加盖。
PPT课件
40
4.3、养护：温度20℃±2℃或与现场相同， 在以后试验中，环境温度始终保持20℃±2℃ 。 在整个测试过程中，除在吸取泌水或贯入试验 外，筒应始终加盖。
6777 0.057 0.055 0.056 4
6706 0.052 0.051 0.052 5
6635 0.048 0.047 0.048 6
6564 0.043 0.045 0.044 7
6493 0.041 0.041 0.041 8
6422 0.038 0.039 0.039 9
标定日期 : 2010 . 04 . 26 PPT压课件力 表 读 数 ( M P a )

混凝土微观试验方法

混凝土微观试验方法

采用测试电阻率的方法[1]来监测混凝土的水化程度是一个有效可行的方法。

通过对不同水灰比、不同掺合料混凝土电参数和相应曲线变化规律的研究表明,早龄期混凝土电阻率和强度随时间发展的曲线具有很强的相似性与相关性。

如图1所示,利用混凝土早龄期电阻率的变化速率曲线,可以采用直观和量化的方法将混凝土的水化进程划分为水泥水解I(dissolution)、诱导期II(competition ofdissolution-precipitation)、凝结III(setting)、硬化IV(hardening)和硬化后期V(hardening deceleration)五个阶段[2]。

通过电阻率速率曲线的0值点M、拐点L、峰值点P与P2,可以表征水泥颗粒开始接触及相互紧密连接的水化过程,较精确地确定混凝土的凝结时间。

混凝土早期电阻率的变化反映了混凝土早期水化进程的发展,客观上体现了混凝土早期内部联通孔隙减少、水化产物生成等一系列变化。

同时,进一步的研究还表明电阻率与混凝土早期强度之间还存在内在联系。

X射线衍射分析（XRD）X衍射原理,如图9.1所示，当X射线入射到晶体时,如果入射角度0满足布拉格定律,则X射线强度因衍射而得到加强,此时可以记录到衍射线,而从其它角度入射的则无衍射,这也称为/选择性衍射0,其本质就是入射的X射线照射到晶体中各平行原子面上,各原子面各自产生相互平行的衍射线的结果。

这些衍射线的衍射角度与晶体的结构相联系,也就具有唯一性,因此可以判断材料中的晶体成份。

同时,衍射的晶体数目多少将决定衍射射线的强度。

虽然衍射射线的强度还受到温度、吸收等其他因素的影响,但是,通过衍射射线的峰值可以定性判断出晶体成份的数量关系。

X射线衍射(XRD)技术提供了分析晶体矿物的便利方法"如果晶体矿物被置于特定波长的X射线下,射线使原子层衍射并产生衍射峰,它是矿物的表征。

典型XRD图的横坐标(衍射角)表示晶格间距,纵坐标(峰高)表示衍射强度。

混凝土的微观结构

混凝土的微观结构
2.尺寸稳定性 保水的水化水泥浆体在尺寸上是不稳定的，当然只要 保持相对湿度在100%，实际上没有发生尺寸变化。 3.耐久性 水化了的水泥浆体是碱性的，因此暴露于酸性水中时 对材料是有害的。在这类条件下，不透水性或成水 密性就成为决定耐久性的首要因素。
2.6混凝土中的过渡区
• 粗骨料颗粒和水化水泥浆体之间存在着过渡区，虽 然它的组成和水化水泥浆体相同，但其微结构与性 能不同于水泥浆体。 • 过渡区的发展顺序： 首先，新压实的混凝土中，大颗粒骨料周围形成水膜。 随后，水泥浆体本体中，钙、硫酸根、氢氧根以及铝 酸根离子，结合生成钙矾石和氢氧化钙。由于水灰 比比较大，这些靠近粗骨料的结晶产物为较粗大的 晶体，因此形成比水泥浆或砂浆本体更多孔隙的构 架；板状的氢氧化钙晶体趋向形成定向层。
2.2重要性
• 材料领域的进步首先在于可以从内部的微观结构认 识到其性能由来的机理。换句话说，性能可以通过 使材料微结构适当地变化得到改进。虽然混凝土是 应用最为广泛的结构材料，但它的微结构是不均质 且高度复杂的。所以研究它的微结构至关重要。
2.3复杂性
• 从微观水平上看，混凝土微结构的复杂性显而易见。 其微结构中的两相既不是彼此均匀分布的，微结构 本身也不是匀质的。 • 混凝土微结构的独特之处： 1.粗骨料颗粒附近的小范围存在界面过渡区 （颗粒周边呈10-50um厚度的薄壳） 2.三相中的每一个相本身也是多相的。 3.混凝土的微结构不是材料固有的特性（因为水泥浆 和过渡区是随时间、环境温度与湿度而变化的）
• 硬化混凝土的工程特性强度、尺寸稳定性与耐久性， 不仅受配合比影响，还受水化水泥浆体的性质影响， 而它又取决于微结构的特征（固相和孔的类型、数 量及分布） 1.强度 水化水泥浆体固相产物强度，主要来源于范德华力的 存在。两固相表面间的黏附力来自这种物理作用。 （孔隙会对强度产生危害）

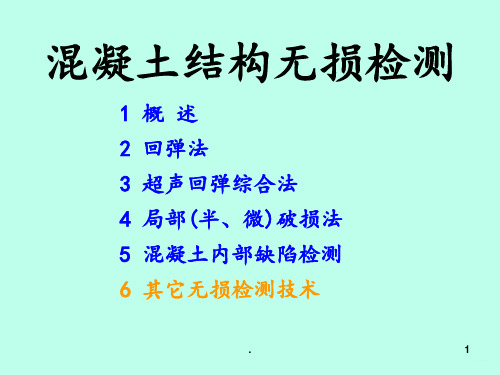

混凝土结构无损检测PPT课件

混凝土结构无损检测PPT课件
性不全面；
➢ 当无试件或对试件的制作、养护结构老化或意外损伤后的强度；
➢ 不能反映特殊工艺生产的构件混凝土强度（如喷
射、离心、挤压、振动模压等）；
➢ 不能进行多次试验（如观测强度发展或外界因素
的影响等）。
.
3
一、应用背景
无损检测技术是指在不破坏混凝土结构构件的 条件下，在混凝土结构构件原位上对混凝土结 构构件的强度和缺陷进行直接定量检测的技术
混凝土合格性的判定 施工过程中的质量控制 维修、加固、改建
➢试件不足或没有 ➢试件可疑 (材料用量、配合比) ➢试件结果不符合强度要求
.
4
二、检测方法简介
1. 检测混凝土的强度
回弹法 综合法 拔出法 钻芯法
2. 检测混凝土内部缺陷 超声法
冲击回波法
雷达波反射法
红外热谱法
3. 几何尺寸检测
钢筋位置、保护层、板面、 道面、墙面厚度
1 n fcu,i 1 100% n i1 fcuc,i
e
1 n 1
n i 1
f c u, i f c uc , i
12
100%
.
16
四、测强曲线的建立
1. 测强曲线的分类 2. 测强曲线的建立方法
(1)试件成型 (2)回弹和测强 (3)回归分析
五个强度等级； 每个等级制作标准试块2组； 同材料、同工艺； 同条件养护；
能量损失：
※ 塑性变形吸收的能量
※ 结构振动所消耗的能量
※ 回弹仪各部件摩擦消. 耗的能量
8
一、概 述
2. 应用场合
根据回弹值检验结构混凝土质量均匀性 对比混凝土强度是否达到某些工艺要求 推定混凝土强度 确定结构混凝土的质量疑问区，以进行进一步检测

混凝土试验方法 ppt课件

当三个测值最大值或最小值与中间值之差超 过15%时，应把最大值及最小值一并舍去，取中 间值作为该组试件的抗压强度值。
当两个测值与中间值均超过中值的15%时,该 组试验结果应为无效。
36
GB/T50082-2009普通混凝土 长期性能和耐久性能试验方法标准
37
GB/T50082-2009普通混凝土 长期性能和耐久性能试验方法标准
3.2.2 、砼立方体抗压强度试验
2.4.2、以3个试件算术平均值为测定值，精 确至0.1MPa。
2.4.3、最大值或最小值与中间值之差超过 15%时取中间值,两者都超过15%时,该组试件无 效。
2.4.4、当砼强度等级＞C60时，应用标准试 件。
2.4.5、当砼强度等级＜ C60时，非标准试 件应×尺寸换算系数。
1.4.3、标准养护龄期为28d（以搅拌加水 开始算起），非标准龄期为1d，3d、 7d、 60d、90d、180d。
1.4.4、至试验龄期时，自养护室取出试 件，继续保持其湿度不变。如是同条件养 护的试件，应尽量保持与构件相同干湿状 态进行试验。
19
龄期计算
28d计算原则: 1、突出来的算大月，31d。成型日期-3天 为试验日期； 2、凹进去的算小月，30d。成型日期-2天 为试验日期； 3、2月份特殊：如闰年只有28d就不要减， 如2月共有29d的，就-1d即为试验日期。
10
（150×150×150）mm砼试模
11
150mm的立方体标准尺寸试件
12
混凝土试件形状
①尺寸： 抗压：（150mm3）（100mm3）（200mm3） （150×150×300）mm
②尺寸公差： 试件的承压面平面度公差不得超过0.005d （边长） 相邻的夹角应为90°公差不得超过0.5°。 试件各边长，直径，和高的尺寸的公差不得超过

混凝土的微观结构

• 硬化混凝土的工程特性强度、尺寸稳定性与耐久性， 不仅受配合比影响，还受水化水泥浆体的性质影响， 而它又取决于微结构的特征（固相和孔的类型、数 量及分布） 1.强度 水化水泥浆体固相产物强度，主要来源于范德华力的 存在。两固相表面间的黏附力来自这种物理作用。 （孔隙会对强度产生危害）
2.5.4水化水泥浆体中的微结构-性能关系
层间水这是一种与csh结构相关联的水在csh的层与层之间一个单分子水层牢固地被氢键化学结合水这种水是构成各种水泥水化产物微结构的一部分硬化混凝土的工程特性强度尺寸稳定性与耐久性不仅受配合比影响还受水化水泥浆体1
混凝土的微观结构
乔贝 任亚楠
混凝土的微观结构
2.2重要性
• 材料领域的进步首先在于可以从内部的微观结构认 识到其性能由来的机理。换句话说，性能可以通过 使材料微结构适当地变化得到改进。虽然混凝土是 应用最为广泛的结构材料，但它的微结构是不均质 且高度复杂的。所以研究它的微结构至关重要。
2.3复杂性
• 从微观水平上看，混凝土微结构的复杂性显而易见。 其微结构中的两相既不是彼此均匀分布的，微结构 本身也不是匀质的。 • 混凝土微结构的独特之处： 1.粗骨料颗粒附近的小范围存在界面过渡区 （颗粒周边呈10-50um厚度的薄壳） 2.三相中的每一个相本身也是多相的。 3.混凝土的微结构不是材料固有的特性（因为水泥浆 和过渡区是随时间、环境温度与湿度而变化的）
2.6混凝土中的过渡区
最后，随着水化的进展，结晶不良的C-S-H和次生的 钙矾石、氢氧化钙晶体开始填充在大钙矾石和氢氧 化钙晶体构架之间的孔隙里，这有助于提高过渡区 的密实度。 强度---水化产物和骨料颗粒之间的黏结力也是范德瓦 尔兹引力，过渡区中任意一点的强度取决于孔的体 积和尺寸。 过渡区是链条中最薄弱的一环，被视为混凝土中的强 度限制相。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、构成微观结构的固相 骨料——尺寸、形状各异 水泥浆体——絮状凝胶体（不连续、不均匀） 界面过渡区——比较脆弱，混凝土力学性能
的主要影响因素
3
-
混凝土微观结构
2、水泥浆体的微观结构 硅酸钙水化物相(C—S—H)可占50%~60%的体积； 氢氧化钙比表面积很小,对强度的作用有限； 硫铝酸钙水化物在水化浆体里占固相体积的15%~20%； 未水化的水泥颗粒。 水化水泥浆体里还有几种类型的孔：层间孔、毛细孔、气孔。
8
微观实验初步方案
-
影响RPC早期收缩的因素
水化进程——标准组不同龄期的SEM分析 水化产物——粉煤灰、矿粉不同掺合量组，不
同 养护制度组。
孔结构
9
-
谢 谢~
10
-
混凝土微观结构及其测试方法介绍
报告人：XXX
1
-ห้องสมุดไป่ตู้
混凝土微观结构
一、微观结构的研究意义
混凝土的微观结构决定其宏观性能，如对混凝土的强 度、尺寸稳定性和耐久性等都有重要影响。研究混凝土的 微观结构可以认识宏观性能由来的机理，并能通过适当改 变微观结构来改进宏观性能。
2
-
混凝土微观结构
二、微观结构的复杂性
4
-
微观结构的测试方法
目前常用的方法有颗粒图像分析、差示扫描热 量分析、扫描电镜（SEM）、X射线衍射（XRD）、 压汞法（MIP）等手段。
5
-
X射线衍射分析
X射线衍射原理：当X射线入射到晶体时，如果入射角 度满足布拉格定律，则X射线强度因衍射而得到加强，此 时可以记录到衍射线。这些衍射线的衍射角度与晶体的结 构相联系，也就具有唯一性，因此可以判断材料中的晶体 成份。衍射的晶体数目多少将决定衍射射线的强度。
6
-
扫描电镜（SEM）
扫描电镜是利用扫描电子束,从样品表面激发出各种物 理信号来调制成像。可以通过形貌判定结构是否密实、水 化程度、产物量等。从而分析混凝土微观结构的发展过程。
7
-
压汞法
压汞法MIP测孔的基本原理，假定混凝土中的孔隙是 相互连通的一定半径的圆柱状孔隙。水银要压入孔径为D 的毛细孔，就必须施加一定的压力P以克服阻力。在实际 试验过程中，得到的直接试验结果是压力P，以及在此压 力下孔径大于D的所有孔隙的体积V。以压力P为中介可以 建立起V和D的关系，这样就可以得到几种不同的孔径分布 曲线。从而得到关于孔结构的参数，如总比体积、总比表 面积、孔隙率等。
