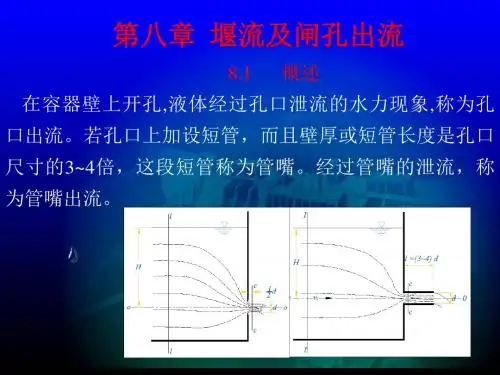

第八章 堰 流 及 闸 孔 出 流
- 格式:pdf
- 大小:328.01 KB
- 文档页数:50
8—2 某河流中有单孔溢流坝如图所示。剖面按WES 曲线设计。已知:筑坝处河底高程为12.20m ,坝顶高程为20.00m ,上游设计水位高程为21.31m ,下游水位高程为16.35m ,坝前河道近似矩形,河宽B 为100m ,边墩头部呈弧形。试求上游为设计
水位时,通过流量Q 为100m 3/s 所需的堰顶宽
度?
w w w .a i d a a n .c n 爱答案学习资源网
8—3 某电站溢洪道拟采用曲线实用堰,今已知:(1)溢流坝上游设计水位高程为267.85m ;
(2)设计流量为;
(3)相应的下游水位高程为;(4)筑坝处河底高程为;
(5)上游河道近似三角形断面,水面宽B 为。已确定溢流坝作成三孔,每孔净宽b 为16m ;闸墩头部为半圆形;边墩头部为圆弧形。要求:(1) 设计堰的剖面形状,确定堰顶高程;
(2) 当上游水位高程分别是267.0m 及269.0m 时,所设计的堰剖面通过的流量各为多少(下游水位低于堰顶)?
(3) 当通过流量Q 为6000
时,计算所需的上游水位高程。
d
Q 3
6840/m s 210.5m 180m 200m 3
/m s
w w w .a i d a a n .c n 爱答案学习资源网
2 设计堰的剖面形状
•采用WES 剖面,堰顶O 点上游三圆弧的半径及水平坐标值为:•BO 圆弧段:
10.500.50178.5d R H m ==×=20200.2017 3.4d R H m ==×=30.040.04170.68d R H m
==×=10.1750.17517 2.975d x H m =−=−×=−20.2760.27617 4.692d x H m =−=−×=−30.2820.28217 4.794d x H m
=−=−×=−
w w w .a i d a a n .c n 爱答案学习资源网
w w w .a i d a a n .c n 爱答案学习资源网
8—5 某拦河闸共
9孔,每孔宽为14m ;闸墩厚d 为3.5m ,闸墩头部为圆形,边墩迎水面为圆弧形,圆弧半径r=5m ,计算厚度Δ为3m ;闸前水位高程为18m ;闸底板高程为6m ;闸前行近流速v0为3m/s ;下游水位不影响出流。试确定闸门全开时的过闸流量。
题8—5图
w w w .a i d a a n .c n 爱答案学习资源网
为宽顶堰
n .c n 习资源网
8--7 某水利枢纽设平底冲沙闸,用弧形闸门控制流量。闸孔宽b 为10m ,弧门半径R 为15m ,门轴高程为16.0m ,上游水位高程为18.0m ,闸底板高程为6.0m 。试计算:闸孔开度e 为2m ,下游水位高程为8.5m 及14.0m 时,通过闸孔的流量(不计行近流速的影响)。
题8—7图
w w w .a i d a a n .c n 爱答案学习资源网
8--9 在底宽b1为6.8m ,边坡系数m 为1的梯形渠道中,设置有两孔水闸,用平板闸门控制流量。闸坎高度为零,闸孔为矩形断面,闸墩头部为半圆形,墩厚d 为0.8m ;边墩头部为矩形。试求闸孔开度e 为0.6m 、闸前水深H 为1.6m 时,保证通过流量Q 为9m3/s 所需的闸宽B (下游为自由流)。
题8—9图
w w w .a i d a a n .c n 爱答案学习资源网
8—11 一溢流坝为曲线型实用堰,今在坝顶设弧形闸门。已知:上游水头H 为3m ,闸孔净宽b 为5m ,下游为自由出流,不计行近流速。试求闸孔开度e 为0.9m 时的流量。
题8—11图
w w w .a i d a a n .c n 爱答案学习资源网
Thank you for coming!
