DSP控制技术思考题与习题

一、填空题第一章1．数字信号处理特点大量的实时计算（FIR IIR FFT），数据具有高度重复（乘积和操作在滤波、卷积和FFT中等常见）。

2．信号处理的作用信号改善；信号检测、估计等3．信号处理的方法信号波形分析/变换、滤波、现代谱估计/分析、自适应滤波等。

4．信息系统包括采集、传输、处理、等。

5．数字信号处理常用算法有FIR 滤波、IIR 滤波、离散傅里叶变换、卷积、离散余弦变换等6．处理器速度的提高得益于器件水平、处理器结构、并行技术等。

7．DSP结构特点包括采用哈佛结构体系、采用流水线技术、硬件乘法器、多处理单元、特殊的DSP指令。

8．DSP芯片按用途分为通用型DSP 、专用型DSP 。

9．DSP芯片按数据格式分为浮点型、定点型。

第二章1．C28x芯片具有C27X、Ｃ２８Ｘ、Ｃ２ＸＬＰ操作模式。

2．C28x芯片模式选择由ＳＴ１中的ＡＭＯＤＥ和ＯＢＪＭＯＤＥ位组合来选定模式。

3．CPU内核由CPU、仿真逻辑、接口组成。

4．CPU主要特性是保护流水线、独立寄存器空间算术逻辑单元(ALU)、地址寄存器算术单元(ARAU)、循环移位器乘法器。

5．CPU信号包括存储器接口信号、时钟和控制信号、复位和中断信号、仿真信号。

6．TMS320F2812组成特点是32位、定点、改进哈佛结构、循环的寻址方式。

8．存储器接口有３组数据总线。

9．存储器接口地址总线有ＰＡＢ、ＤＲＡＢ、ＤＷＡＢ、10．CPU中断控制寄存器有IFR 、IER 、DBGIER。

11．ACC累加器是３２位的，可表示为ＡＣＣ、ＡＨ、AＬ。

12．被乘数寄存器是32 位的，可表示为XT、T、TL 。

13．乘数结果寄存器是32位的，可表示为P 、PH、PL。

14．数据页指针寄存器16 位的，有65536 页，每页有64个存储单元。

数据存储空间容量是4M字。

15．堆栈指针复位后SP指向地址是0x000400h 。

第三章1．DSP芯片内部包含存储器类型有片内双访问存储器(DARAM)、片内单访问程序/数据RAM（SARAM）、掩膜型片内ROM存储器、闪速存储器（Flash）一次性可编程存储器（OTP）。

第二章3.简述TI公司C2000/C5000/C6000系列DSP的特点及主要用途?1．C2000系列DSP控制器，具有良好的性能集成Flosh存储器，高速A/D 转换器以及可靠的CAN模块，主要应用于数字化控制.用途：工业驱动,供电、OPS。

2．C5000系列杰出的性能和优良的性能价格比，广泛应用，尤其在通信领域.IP电话机和IP电话网关.3．C6000系列采用指令集以及流水应用，使许多指令得以运行,推出三个系列.用途：数字通信和图像处理.5.TMS320C54X芯片的CPU主要由哪些部分构成?①先进的多总线结构（1条程序总线、3条数据总线、4条地址总线）②40位算术逻辑运算单元（ALU），包括1个40位桶形移位寄存器和2个独立的40位累加器③17x17位并行乘法器,与40位专用加法器相连,用于非流水线式单周期乘法/累加（MAC）运算④比较、选择、存储单元(CSSU），用于加法/比较选择⑤指数编码器，可以在单个周期内计算40位累加器中数值的指数⑥双地址生成器,包括8个辅助寄存器和2个辅助寄存器算术运算单元（ARAU）6.简述TMS320C54X芯片的程序空间7.简述TMS320C54X芯片的中断系统（P42）答：2.中断处理步骤（1) 接受中断请求；（2）应答中断；（3)执行中断服务程序（ISR)9.TMS320C54x 有哪几种基本的数据寻址方式①立即寻址②绝对寻址③累加器寻址④直接寻址⑤间接寻址⑥存储器映像寄存器寻址⑦堆栈寻址10.使用循环寻址时，必须遵循的3个原则是什么?试举例说明循环寻址的用法。

（P60）答:1.把循环缓冲区的首地址放在符合上述算法的N的边界地址上2、使用一个小于或等于缓冲区大小的步长3、在开始寻址前，辅助寄存器必须指向循环缓冲区内的一个元素举例：LD * +AR1(8）a％, ASTL A，＊+AR1(8）%;11。

TMS320C54x的指令集包含了哪几种基本类型的操作？答:数据传送指令、算术运算指令、逻辑运算指令、程序控制指令、并行操作指令和重复操作指令12.汇编语句格式包含哪几种部分?编写汇编语句需要注意哪些问题？答: [标号］［：］空格[助记符］空格[操作数]空格［；注释］1、所有的语句必须以一个标号、空格、星号或分号开始。

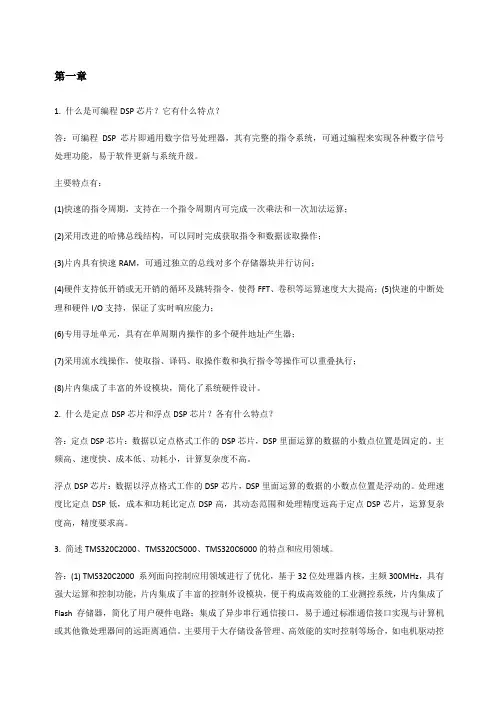

第一章1. 什么是可编程DSP芯片？它有什么特点？答：可编程DSP芯片即通用数字信号处理器，其有完整的指令系统，可通过编程来实现各种数字信号处理功能，易于软件更新与系统升级。

主要特点有：(1)快速的指令周期，支持在一个指令周期内可完成一次乘法和一次加法运算；(2)采用改进的哈佛总线结构，可以同时完成获取指令和数据读取操作；(3)片内具有快速RAM，可通过独立的总线对多个存储器块并行访问；(4)硬件支持低开销或无开销的循环及跳转指令，使得FFT、卷积等运算速度大大提高；(5)快速的中断处理和硬件I/O支持，保证了实时响应能力；(6)专用寻址单元，具有在单周期内操作的多个硬件地址产生器；(7)采用流水线操作，使取指、译码、取操作数和执行指令等操作可以重叠执行；(8)片内集成了丰富的外设模块，简化了系统硬件设计。

2. 什么是定点DSP芯片和浮点DSP芯片？各有什么特点？答：定点DSP芯片：数据以定点格式工作的DSP芯片，DSP里面运算的数据的小数点位置是固定的。

主频高、速度快、成本低、功耗小，计算复杂度不高。

浮点DSP芯片：数据以浮点格式工作的DSP芯片，DSP里面运算的数据的小数点位置是浮动的。

处理速度比定点DSP低，成本和功耗比定点DSP高，其动态范围和处理精度远高于定点DSP芯片，运算复杂度高，精度要求高。

3. 简述TMS320C2000、TMS320C5000、TMS320C6000的特点和应用领域。

答：(1) TMS320C2000 系列面向控制应用领域进行了优化，基于32位处理器内核，主频300MHz，具有强大运算和控制功能，片内集成了丰富的控制外设模块，便于构成高效能的工业测控系统，片内集成了Flash存储器，简化了用户硬件电路；集成了异步串行通信接口，易于通过标准通信接口实现与计算机或其他微处理器间的远距离通信。

主要用于大存储设备管理、高效能的实时控制等场合，如电机驱动控制、大容量开关电源、医疗仪器等。

DSP技术及应用选择题题库100道及答案解析1. 在DSP 系统中，用于存储程序和常量数据的存储器通常是（）A. 数据存储器B. 程序存储器C. 双端口存储器D. 堆栈存储器答案：B解析：程序存储器用于存储程序和常量数据。

2. 以下哪种DSP 指令可以实现乘法运算（）A. ADDB. SUBC. MULD. DIV答案：C解析：MUL 指令用于乘法运算。

3. DSP 芯片的哈佛结构的特点是（）A. 程序和数据共用存储空间B. 程序和数据分开存储C. 只有数据存储空间D. 只有程序存储空间答案：B解析：哈佛结构的特点是程序和数据分开存储。

4. 以下哪种寻址方式可以提高DSP 程序的执行效率（）A. 直接寻址B. 间接寻址C. 立即寻址D. 寄存器寻址答案：D解析：寄存器寻址速度最快，能提高执行效率。

5. 在DSP 中，用于快速中断处理的机制是（）A. 硬件中断B. 软件中断C. 陷阱D. 异常答案：A解析：硬件中断响应速度快，用于快速中断处理。

6. 以下哪个是DSP 芯片的主要性能指标（）A. 工作频率B. 存储容量C. 指令集D. 以上都是答案：D解析：工作频率、存储容量和指令集都是DSP 芯片的重要性能指标。

7. DSP 系统中，A/D 转换器的作用是（）A. 数字信号转模拟信号B. 模拟信号转数字信号C. 放大信号D. 滤波信号答案：B解析：A/D 转换器将模拟信号转换为数字信号。

8. 下面哪种算法在DSP 中常用于数字滤波（）A. FFTB. DFTC. IIRD. 以上都是答案：D解析：FFT、DFT 和IIR 算法都常用于数字滤波。

9. DSP 芯片的流水线操作是为了（）A. 提高处理速度B. 降低功耗C. 减少存储空间D. 增加指令数量答案：A解析：流水线操作可显著提高处理速度。

10. 以下哪种接口常用于DSP 与外部设备的数据传输（）A. SPIB. I2CC. USBD. 以上都是答案：D解析：SPI、I2C 和USB 都是常见的数据传输接口。
