广工计算机网络实验报告(2013年版)

  • 格式：docx
  • 大小：1.79 MB
  • 文档页数：23

《计算网络A》实验报告 学 院____计算机学院__________ 广东工业大学 实验题目一. Windows下常用的网络命令 一、 实验目的 学习在Windows系统中进行网络配置、用ping ipconfig/winipcfg命令工具来

进行网络测试、使用tracert路由跟踪命令、使用netstat、arp、nslookup命令查看网络状态。 本实验在于使学生更好地理解计算机网络设置的基本操作，掌握计算机网络配置的基本监测技术。 二、 实验内容和要求及实验结果 1、使用Ping工具测试本机TCP/IP协议的工作情况，记录下相关信息。

输入ping IP –t: 2、使用IPconfig工具测试本机TCP/IP网络配置，记录下相关信息。 输入”ipconfig/all”回车

ping –n的使用: ping-l的使用: 3、使用netsh工具测试本机TCP/IP网络配置，记录下相关信息。

4、使用Tracert工具测试本机到www.sohu.com 所经过的路由数，记录下相 关信息。 5、使用Netstat工具，记录下相关信息。 netstat –a的使用:

netstat –e的使用: netstat –n的使用:

6、使用Arp工具，记录下相关信息。 7、使用Nslookup工具，记录下相关信息。 三、 问题与讨论 1． 如何测试你的主机到特定网址的连接是否有故障，如果有故障如何进一步故障的原因? 答：使用ping命令检测网络的连接情况，也可以使用tracert命令跟踪路由，查看ip数据报经过的路径。

2． 记录结果：Tracert www.163.com 3． 你的主机的48位以太网地址(MAC地址)是多少？ 答：00-50-56-C0-00-08。其中前6位16进制数00-50-56代表网络硬件

制造商的编号，它由IEEE（电气与电子工程师协会）分配，而后3位16进制数C0-00-08代表该制造商所制造的某个网络产品。 广东工业大学 实验题目二. 协议分析软件基础 一、 实验目的 1．掌握如何利用协议分析工具分析IP数据报报文格式，体会数据报发送、转发的过程。在学习的过程中可以直观地看到数据的具体传输过程。 通过分析截获TCP报文首部信息，理解首部中的序号、确认号等字段是TCP

可靠连接的基础。通过分析Wireshark连接的三次握手建立和释放过程，理解TCP连接建立和释放机制。．进一步熟悉IRIS软件的使用方法； 2．利用Wireshark（Ethereal）抓包； 3．对抓取到的包进行分析，通过分析巩固对Ethernet II 封包、ARP 分组及IP、ICMP 数据包的认识。 二、 实验内容和要求 1) 学习协议分析工具Wireshark的基本使用方法； 2) 利用Wireshark进行IP数据报报文的抓取； 3) 对抓取到的数据报文进行分析，体会数据报发送、转发的过程。 4) 对抓取到的包进行分析，通过分析TCP连接的三次握手建立和释放过程，理解TCP连接建立和释放机制。 三、 实验结果 1． ping 命令网络数据包的跟踪

上图为：选择抓取数据包网卡 上图为：使用ping www.163.com的命令，来ping 163的网站

上图为：Wireshark抓取到的网络数据包 上图为：过滤Wireshark所抓的网络数据包 2 ARP 报文分析 上图为：ARP 请求

上图为：ARP 应答 3． ICMP报文分析 上图为：ICMP ping 包 四、 思考题 1．利用Wireshark监听HTTP的访问过程，找出TCP建立连接的三次握手的相关IP数据报文，并解析TCP建立连接的三次握手的过程，及IP数据报文的变化情况。

答: TCP建立三次握手的过程： 1、客户端发送一个带SYN标志的TCP报文到服务器。 2、服务器端回应客户端的报文，带ACK标志和SYN标志，它表示对刚才客户端SYN报文的回应，同时标志SYN给客户端，询问客户端是否准备好进行数据通讯； 3、客户端必须再回应服务器端一个ACK报文。

TCP释放握手的过程： 1、TCP客户端发送一个FIN标志，关闭客户端到服务器端的数据传送； 2、服务器端收到这个FIN标志，发回一个ACK标志，确认序号为收到的序号加1； 3、服务器端关闭客户端的连接，发送一个FIN标志被客户端； 4、客户端发回ACK报文确认，并将确认序号设置为收到序号加1。 广东工业大学 实验题目三. 交换机的基本配置 一、实验目的 了解交换机网络硬件设备，初步掌握交换机的常用配置。 二、实验要求 熟悉Cisco IOS命令，理解交换机的工作原理，通过Packet Tracer软件能对交换机进行仿真配置，完成Vlan。可根据情况进一步完成VTP，STP等配置并测试。 三 、实验结果

交换机的基本配置： 1.添加vlan 2和vlan 3 2.配置vlan 2和vlan 3

Pc 0:192.168.1.1 Pc 1:192.168.2.1 Pc 2:192.168.1.2 Pc 3:192.168.2.2 Pc 0,2属于vlan 2 Pc 1,3属于vlan 3

用pc 0 ping 如图： 四、实验思考题 1．简述实验过程中出现的问题及解决方法。 答:为什么不同vlan之间不能ping通？ 2．交换机的配置可以通过哪几种方式？ 答：①用户模式 ②特权模式 ③全局设置模式 ④接口设置模式

3．课后练习，单台交换机上配置VLAN，实现交换机端口隔离。实验用到的拓扑图如图3.1所示，交换机的端口分配及IP地址分配如表3.1所示。

图3.1 vlan基础配置拓扑图 表3.1 IP地址分配表 设备名称 接口 IP 地址 子网掩码 默认网关 F0/1 VLAN 3 无 F0/2 VLAN 2 无 F0/3 VLAN 2 无 F0/4 VLAN 3 无 PC0 NIC 192.168.3.3 PC1 NIC 192.168.2.2 PC2 NIC 192.168.3.2 PC3 NIC 192.168.2.3

做到交换机端口隔离验证，PC0和PC2、PC1和PC3能互相ping通，其余则不行。 广东工业大学 实验题目四. 路由器的基本配置 一、实验目的 了解路由器网络硬件设备，初步掌握路由器的常用配置。 二、实验工具 交换机，路由器，PC，Packet Tracer软件等。 三、实验要求 熟悉Cisco IOS命令，理解路由器的工作原理，通过Packet Tracer软件能对路由器进行基本配置，也可进一步完成RIP配置并测试。 四、实验结果

8台电脑的与交换机的配置与实验三相同。 VLAN2 ： PC0的IP：192.168.1.1 PC1的IP：192.168.1.2 PC4的IP：192.168.1.3 PC5的IP：192.168.1.4

VLAN3： PC2的IP：192.168.2.1 PC3的IP：192.168.2.2 PC6的IP：192.168.2.3 PC7的IP：192.168.2.4

配置路由的WIC-2AM的模块，并置于打开状态如图： 设置路由器两个接口的IP addres 以下是测试结果： 不同一个VLAN中的结果： PC2机的IP（192.168.2.1） ping PC4机的IP（192.168.1.3）

PC2机的IP（192.138.2.1） ping PC0机的IP(192.168.1.1) 同一个VLAN中的结果 PC2机的IP（192.138.2.1） ping PC6机的IP（192.168.2.3）

五、 实验思考题 1. 路由器的配置可以通过哪几种方式？ 答: 有以下5种方法： 1．Console口接终端或运行终端仿真软件的微机； 2．AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连； 3．通过Ethernet上的TFTP服务器； 4．通过Ethernet上的TELNET程序； 5．通过Ethernet上的SNMP网管工作站

2. 怎样进入特权模式(Privileged Exec Mode)？ 答: 当第一次启动成功后，Cisco路由器配置模式提示符router>。如果你想进入特

权模式下，键入enable命令(第一次启动路由器时不需要密码)。这时，路由器的命令提示符变为router#。

3. 怎样进入全局配置模式(Global Configuration Mode)？ 答: 在进入特权模式后，我们可以在特权命令提示符下键入configure terminal的命

令来进行的全局配置模式。 4. 使用什么命令来显示系统的硬件配置，软件版本等信息？ 答: 使用Show version 命令显示系统硬件的配置，软件的版本，配置文件的名称

和来源及引导映像。

5. 在什么模式下哪个命令可以配置路由器某个接口(interface)的IP地址？ 答: 点击你要的路由器。然后点击CLI（命令行）。在命令行模式下，要想配置IP地址，就要先进入接口模式。例如给f0/0配置192.168.1.1/24的IPR1>enR1#conf tR1(conf)#inter f0/0R1(conf-if)#ip add 192.168.1.1 255.255.255.0R1(conf-if)#no shut

6. 根据你的理解，简述RIP与OSPF的比较。 答: RIP的拓扑简单，适用于中小型网络。没有系统内外、系统分区、边界等概念，

用的不是分类的路由。每一个节点只能处理以自己为头的至多16个节点的链，路由是依靠下一跳的个数来描述的，无法体现带宽与网络延迟。 OSPF适用于较大规模网络。它把AS（自治系统）分成若干个区域，通过系统内外路由的不同处理，区域内和区域间路由的不同处理方法，引入摘要的概念，减少网络数据量的传输。OSPF对应RIP的"距离"，引入了"权"（metric）的概念。OSPF还把其他协议路由或者静态或核心路由作为AS外部路由引入，处理能力相当大。 RIP的原始版本不支持VLSM（RIP2支持），OSPF支持VLSM（可变长度子网掩码） 一般来说，OSPF占用的实际链路带宽比RIP少，因为它的路由表是有选择的广播（只在建立邻接的路由器间），而RIP是邻居之间的广播。OSPF使用的 CPU时间比RIP少，因为OSPF达到平衡后的主要工作是发送HELLO报文，RIP发送的是路由表（HELLO报文比路由

表小的多）。OSPF使用的内存比RIP大，因为OSPF有一个相对大的路由表。RIP在网络上达到平衡用的时间比OSPF多，因为RIP往往发送/处理一些没用的路由信息。

合集下载

计算机网络实验教程实验报告

计算机网络实验教程实验报告

计算机网络实验教程实验报告一、实验目的本次计算机网络实验的主要目的是通过实际操作和观察，深入理解计算机网络的基本原理和技术，提高对网络配置、通信协议、网络服务等方面的实践能力，培养解决网络问题的思维和方法。

二、实验环境1、硬件环境实验中使用了若干台个人计算机，其配置包括：处理器_____、内存_____、硬盘_____等。

2、软件环境操作系统：Windows 10 专业版网络模拟软件：Packet Tracer网络测试工具：Ping、Tracert 等三、实验内容与步骤实验一：网络拓扑结构的搭建1、打开 Packet Tracer 软件，选择合适的网络设备，如路由器、交换机、PC 等。

2、按照设计好的网络拓扑结构，将设备进行连接。

本次实验构建了一个包含两个局域网通过路由器互联的简单网络。

3、为各设备配置 IP 地址、子网掩码、网关等网络参数。

实验二：网络通信协议的分析1、在搭建好的网络中，选择两台 PC 进行通信。

2、使用 Ping 命令测试网络的连通性，并观察返回的结果。

3、利用 Wireshark 抓包工具捕获通信过程中的数据包，分析其中的协议字段，如 IP 头、TCP 头、UDP 头等，了解网络协议的工作原理。

实验三：网络服务的配置与测试1、在服务器上配置 Web 服务，安装 IIS 组件，创建网站，并设置相关的权限和访问规则。

2、从客户端访问服务器上的网站，验证 Web 服务的可用性。

3、配置 FTP 服务，设置用户账号和权限，进行文件上传和下载测试。

实验四：网络安全的实现1、在路由器上配置访问控制列表（ACL），限制特定 IP 地址或端口的访问。

2、启用防火墙功能，设置安全策略，防止网络攻击。

四、实验结果与分析实验一结果分析成功搭建了网络拓扑结构，各设备之间能够正常通信。

通过配置正确的网络参数，确保了数据包在网络中的准确传输。

实验二结果分析Ping 命令测试显示网络连通性良好，Wireshark 抓包分析揭示了数据包在网络层和传输层的封装和解封装过程，对 IP 协议和 TCP/UDP 协议的工作机制有了更直观的认识。

计算机网络实验报告

计算机网络实验报告

计算机网络实验报告实验一网络基本知识任务1:网络配置及网络资源共享【实验目的】1. 了解网络基本配置中包含的协议、服务和基本参数2. 掌握Windows XP 系统环境下网络组件的安装和卸载方法3.掌握Windows XP 系统环境下共享目录的设置和使用方法【实验环境】计算机操作系统： Win dows XP with SP3 ；网络环境：禾U 用以太网交换机构造局域网环境。

【实验重点及难点】重点：共享目录的设置和使用方法，以及不同用户不同访问权限的设置。

【实验内容】一、参看所在机器的主机名称( Host Name )和网络参数，了解网络基本配置中包含的协议、服务和基本参数。

右键单击“网络邻居”，选择“属性”，打开“网络连接”窗口。

右键单击本地连接”，选择“属性”，打开“本地连接属性”对话框。

然后再双击“ In ternet 协议(TCP/IP) ”，可以查看IPv4协议的配置信息。

在“本地连接属性”对话框中单击安装”按钮，可以安装“客户”、“服务”及“协议”三种类型的网络组件。

属性”，在“系统属性”的“计算机名”选项卡中，可以查看计右键单击我的电脑”，单击算机名。

计算机名称：dq25 工作组：WORKGROUP子网掩码：255.255.255.0 默认网关：192.168.0.254 DNS 服务器：202.112.144.65 DNS 服务器：202.112.144.30网络组件的安装和卸载方法在系统面板中选择“添加或删除程序”，选择“添加/删除Windows 组件”，可以选择相应的组件（比如实验二中需要用到的IIS ），并点击详细信息，选择需要的组件，按照提示操作即可。

三、设置和停止共享目录1、设置共享目录。

（对E:\share 目录设置共享权限）首先检查计算机“工具”栏下的“文件夹选项”设置中，“查看”选项卡的“高级设置”中，“使用简单文件夹共享（推荐）” 一项不被选中。

选中E:\share 文件夹，单击鼠标右键，在出现的快捷菜单中选择共享和安全”（也就是文件夹属性的“共享”标签页）。

计算机网络实验报告

计算机网络实验报告

S配置
在IDS上安装并配置相应的检测规则，以便对网络流 量进行实时监测。
根据安全策略对异常流量进行报警和记录。
实验步骤与操作
4. 漏洞扫描
使用漏洞扫描工具对内部网络进行扫描，发现潜在的安全 隐患。
根据扫描结果，评估网络安全风险，并采取相应的防护措 施。
实验步骤与操作
5. 数据加密与安全通信 使用加密技术对数据传输进行保护，如SSL/TLS协议等。 配置安全协议，如VPN等，实现安全的远程访问和数据传输。
网络连接（如以太网）
实验步骤与操作
1. 实验准备 • 在计算机上安装Wireshark网络协议分析器。
• 通过网络连接将计算机连接到目标网络中。
实验步骤与操作
2. 数据包捕获
• 打开Wireshark软件，选择捕获数据包的网卡，并开始捕获数据包。
• 在捕获过程中，可以通过设置过滤器来筛选出特定类型的数据包，如 IP、TCP等。
理解并实践各种网络设备的配置和使用 了解和掌握中小型企业网络的日常维护 和管理
实验设备
路由器
用于网络连接和数据 包转发
交换机
用于局域网连接和数 据帧转发
服务器
用于提供网络服务和 资源共享
客户端
用于访问网络服务和 资源共享
网络线
用于连接设备和传输 数据
实验步骤与操作
1. 设计网络拓扑结构，并依据 设计进行设备的选型和连接。
实验设备
计算机（Windows操作系统）
入侵检测系统（IDS） 防火墙
网络交换机 路由器
实验步骤与操作
1. 网络拓扑结构搭建
准备实验设备，将计算机、交换机、路由器、防火墙和IDS按照网络拓扑结构进 行连接。
实验步骤与操作
计算机网络实践实验报告

计算机网络实践实验报告

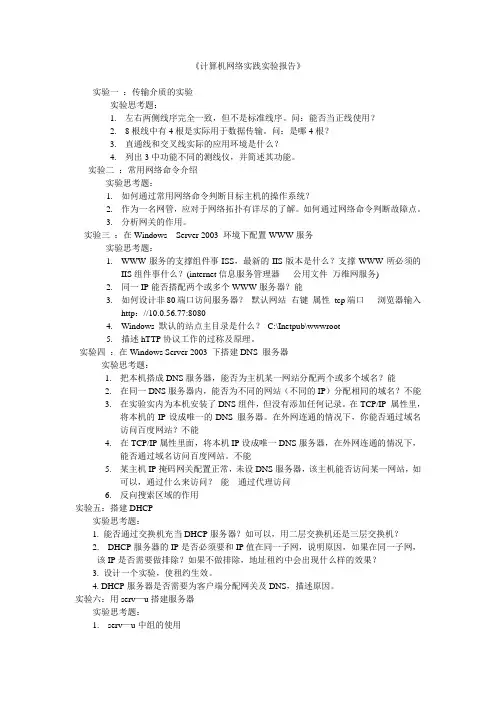

《计算机网络实践实验报告》实验一：传输介质的实验实验思考题：1.左右两侧线序完全一致，但不是标准线序。
