发电机鉴定性试验及出线套管的检修工艺规程

关于发电机试验的流程和操作步骤(水电阻)一、发电机组和配电板绝缘电阻测量任何电气设备在通电以前，都要进行绝缘电阻的测量，这是人身安全和设备安全的根本保证，也是检验过程中的必检项目。

绝缘电阻分为冷态绝缘电阻和热态绝缘电阻。

冷态绝缘电阻是指试验前设备的绝缘电阻，这时设备处于自然状态，检验是设备安装情况。

热态绝缘电阻是指设备运行一定时间，达到温升后的绝缘电阻，这时设备仍处于工作状态，是在动态和热态情况下，检验设备绝缘材料的绝缘性能变化情况。

（一）检验内容与条件在进行冷态绝缘电阻测量前，应断开配电板上所有外部线路的开头，并且须将发电机组和配电板上所有半导体元件的线路断开，避免因电流过大而损坏半导体元件。

发电机组和配电板绝缘电阻测量的内容包括：配电板汇流排对地的绝缘电阻；发电机电枢绕组对地的绝缘电阻；发电机励磁绕组对地的绝缘电阻；发电机空间加热器对地的绝缘电阻；调速电动机对地的绝缘电阻；调速电动机对地的绝缘电阻。

（二）检验的实施和记录在柴油发电机组和配电板试验之前，进行冷态绝缘电阻的测量。

测量可用兆欧表进行，将兆欧表的一端接地，另一端接所要测量的部位。

测量时要求验船师和船东在场。

对于柴油发电机和配电板的热态绝缘电阻，应该在设备试验后立即进行测量，测量方法与检验冷态绝缘电阻的方法相同。

无论何种状态，其最低绝缘电阻值对于配电板长度小于或等于6m，应大于或等于1MΩ，配电板长度大于6m，应大于或等于1MΩ。

记录表参见表10-8。

表10-8 发电机及配电板绝缘电阻测量记录序号项目相位冷态热态A1 配电板汇流排BCA2 发电机电枢绕组BC3 发电机励磁绕组4 空间加热器5 调速电动机二、柴油发电机组起动试验（一）试验内容用船上配备的起动设备进行试验（一般用空气起动，也有用蓄电池起动的）。

试验时，对冷态柴油机组进行起动，检验其起动灵活性、起动时间及起动次数。

（二）试验要求1．用压缩空气起动的柴油机：将一只副空气瓶充气至额定工作压力，在中途不补充气的情况下起动冷态柴油机，起动次数不小于6 次。

邯峰发电厂企业标准发电机检修规程Q/HFD-105-03-20042004－12－23发布 2004－12－23实施邯 峰 发 电 厂目次1范围 (1)2发电机主要技术规范 (1)2.1发电机铭牌参数 (1)2.2发电机励磁系统参数 (1)2.3发电机各部件尺寸和重量 (1)2.4发电机部件材质 (2)2.5发电机运行维护参数 (2)2.6发电机温度测点 (2)2.7发电机封闭母线技术参数 (3)3. 发电机检修周期和项目 (4)3.1修周期和工期 (4)3.2检修项目 (4)4. 发电机检修工艺和质量要求 (7)4.1 发电机检修的一般要求 (7)4.2 发电机解体步骤及工艺要求 (7)4.3 发电机回装 (15)附录A发电机检修流程图 (17)附录B发电机各部分间隙图 (18)附录C.1发电机氢置换安全技术措施 (29)C.2发电机气密试验 (34)C.3 定子水压（静压）试验措施 (35)C.4发电机氢冷器密封性试验 (36)C.5发电机端盖密封槽注胶措施 (37)C.6发电机部件螺丝扭矩 (38)C.7发电机气系统图 (39)C.8发电机水系统图 (40)前言本规程适用于我厂一、二号机组发电机检修、日常维护及消缺工作。

本规程根据原部版规程、《电业安全工作规程》、《C311培训教材》、《邯峰发电厂2×660MW燃煤发电机组供货合同》以及西门子提供的《发电机运行维护手册》等资料编写而成。

由于针对我厂设备检修经验积累不多，有些技术问题尚待检修之中进一步摸索，所以本规程尚有许多不妥之处，请大家在生产实践中对发现的问题及时给予批评指正，使之日臻完善。

电机检修人员，专业技术人员应熟悉本规程并遵守。

本规程起草人：刘海河纪军。

本规程自颁布之日起生效，解释权属总工程师。

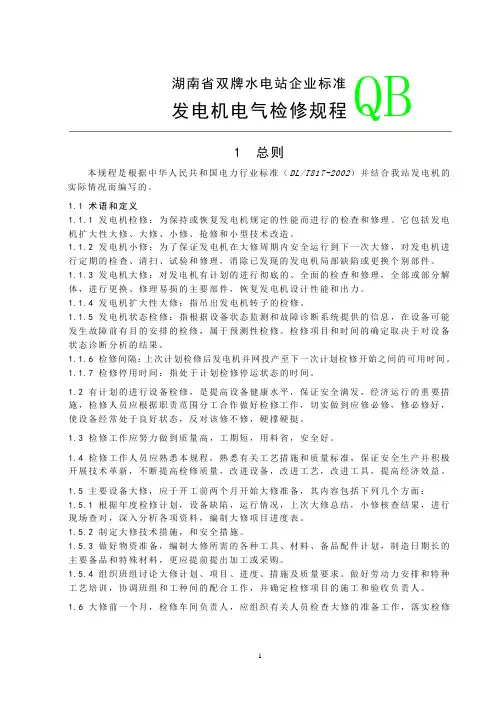

发电机检修规程1范围本规程适用于我厂THDF 115/67型发电机标准B级检修。

亦适用于类似于B级检修性质的消缺、抢修及日常维护工作。

1 总则本规程是根据中华人民共和国电力行业标准（DL/T817-2002）并结合我站发电机的实际情况而编写的。

1.1 术语和定义1.1.1 发电机检修：为保持或恢复发电机规定的性能而进行的检查和修理。

它包括发电机扩大性大修、大修、小修、抢修和小型技术改造。

1.1.2 发电机小修：为了保证发电机在大修周期内安全运行到下一次大修，对发电机进行定期的检查、清扫、试验和修理，消除已发现的发电机局部缺陷或更换个别部件。

1.1.3 发电机大修：对发电机有计划的进行彻底的、全面的检查和修理，全部或部分解体，进行更换、修理易损的主要部件，恢复发电机设计性能和出力。

1.1.4 发电机扩大性大修：指吊出发电机转子的检修。

1.1.5 发电机状态检修：指根据设备状态监测和故障诊断系统提供的信息，在设备可能发生故障前有目的安排的检修，属于预测性检修。

检修项目和时间的确定取决于对设备状态诊断分析的结果。

1.1.6 检修间隔：上次计划检修后发电机并网投产至下一次计划检修开始之间的可用时间。

1.1.7 检修停用时间：指处于计划检修停运状态的时间。

1.2 有计划的进行设备检修，是提高设备健康水平，保证安全满发，经济运行的重要措施，检修人员应根据职责范围分工合作做好检修工作，切实做到应修必修，修必修好，使设备经常处于良好状态，反对该修不修，硬撑硬挺。

1.3 检修工作应努力做到质量高，工期短，用料省，安全好。

1.4 检修工作人员应熟悉本规程，熟悉有关工艺措施和质量标准，保证安全生产并积极开展技术革新，不断提高检修质量，改进设备，改进工艺，改进工具，提高经济效益。

1.5主要设备大修，应于开工前两个月开始大修准备，其内容包括下列几个方面：1.5.1 根据年度检修计划，设备缺陷，运行情况，上次大修总结，小修核查结果，进行现场查对，深入分析各项资料，编制大修项目进度表。

1.5.2 制定大修技术措施，和安全措施。

1.5.3 做好物资准备，编制大修所需的各种工具、材料、备品配件计划，制造日期长的主要备品和特殊材料，更应提前提出加工或采购。

发电机检修工序工艺及质量标准8.1 发电机解体☐8.1.1 解体前及解体过程中测量和记录下列数据：☐8.1.1.1 由运行进行发电机水路的正反冲洗试验及化验冷却水水质。

W1☐8.1.1.2 电气预防性试验。

（见试验规程）H1☐8.1.1.3 发电机排氢后，用压缩空气排二氧化碳，空气含量合格后方可进行发电机的检修工作。

W2☐8.1.2 拆除所有的测量仪表接线，包括轴瓦钨金热电偶线等。

W3☐8.1.3拆除滑环小室，并吊离，拆除滑环和发电机对轮相连的导电板螺钉（M14内六方，正扣）保存各螺丝，装设集电环的支持假瓦，待机务找中结束并拆除对轮螺丝后拆集电环装置机座螺栓，吊走集电环装置。

☐8.1.4 拆端盖螺栓前，应先取出两端盖之间的分半螺栓（4－M74×3，S105），拆此螺栓时，应用电加热棒加热后拆开。

（加热要求：螺栓能松动为止）。

☐8.1.5拆除发电机上端盖立面螺丝（M36，S55），拆水平面结合螺丝（M36）前应先拆除端盖背部水平面结合螺丝。

☐8.1.6 拆除两端密封瓦。

拆除有碍端盖的水管及其它障碍物，拆除管道时应检查该管道的阀门是否已关闭。

☐8.1.7 拆除上端盖：用M24×150螺栓将端盖顶开，然后慢慢吊起上半端盖，因热紧螺栓无法全部抽出，起吊时注意应将该螺栓用铁丝将其提起，防止损坏螺栓。

W4☐8.1.8 抽发电机转子☐8.1.8.1 拆除两侧上内护板，拆除前做好水平面位置标记，妥善包管所拆的部件。

☐8.1.8.2 拆除两侧导风圈，并测量记录各部位有关间隙。

导风圈分4块，连接面与护板水平结合面非同一水平面，拆除导风圈时应小心，严禁风叶受力。

导风圈连接螺栓为非磁性螺栓并有绝缘套，应妥善包管，如果将导风圈与下内护板一块吊出，需先拆除下内护板连接螺栓和内护板与汇水管排水管固定螺栓。

导风圈下部有调节垫块，用于调整导风圈与动叶片间隙。

☐8.1.8.3 拆除汽侧动风叶（S55扳手），拆除前做好每个风叶、风叶固定螺栓、垫片记号（转子和风叶上均有钢印记号，为了保险起见应用记号笔重新标注），防止回装时因错位而影响转子动平衡。
