JS防水涂料推荐配方

JS防水涂料技术交底工程名称交底时间工程部位交底对象交底人接收人参加交底人员交底内容：一、施工准备1、材料（1）材料：JS防水涂料（2）JS涂料防水原理及适用范围1、防水原理：JS防水涂料是由优质丙烯酸乳液和精选助剂构成的有机液料。

将JS水泥基防水乳液配优良水泥严格按比例（液：粉：水=1:1.2:0-0.15此配比仅限东方雨虹‖型）混合后涂刷，可构成结晶层进入墙体表层，充溢并封堵一切细微毛孔，构成特有的维护层，迎水面、背水面都可运用，然后到达好的防水效果和长的寿命。

2、JS防水涂料适用范围：①室内外防水：外墙、厨房、卫生间、阳台、地上、花槽；②食用水池、泳池、鱼池、污水处理池；③地下室、库房、地下停车场、地铁站、隧道、建筑物地基。

3、JS防水涂料产品优势：①JS防水涂料液绿色环保，无毒、无害，无污染；②干燥速度快，缩短工期；③具有优质的耐水功能；可用于长时间的浸水环境；○4JS防水涂料抗老化性强，耐高温、低温，抗冻融，可以保护钢筋不被腐蚀；○5JS防水涂料施工便利，可在湿润的基面上施工并粘结结实，可以自动修复、桥接细微裂缝。

2、类型及标记示例（1）JS防水涂料根据产品的物理力学性能分划分为Ⅰ、Ⅱ、Ⅲ型。

Ⅰ型适用于活动量较大的基层，Ⅱ型和Ⅲ型适用于活动量较小的基层。

（2）产品按下列顺序标记：产品名称、类型、标准号。

示例：Ⅰ型聚合物水泥防水涂料标记为：JS防水涂料Ⅰ GB/T23445-20093、标志、包装、运输和贮存（1）产品包装上应有印刷或粘贴牢固的标志，内容包括：产品名称、产品标记、双组分配比、生产厂名厂址、生产日期批号和贮存期、净含量、商标、运输及贮存注意事项。

（2）包装：产品的液体组分应用密闭的容器包装。

固体组分包装应密封防潮。

且应附有产品合格证和使用说明书。

（3）运输贮存本产品为非易燃易爆材料，可按一般货物运输，运输时应防止雨淋、曝晒、受冻、避免挤压、碰撞，保持包装完好无损。

产品应在干燥、通风、阴凉的场所贮存，液体组分贮存温度不低于5。

JS防水涂料的技术参数包括固体含量、表干时间和实干时间、拉伸强度、质量要求、可用时间、施工部位要求、包装及储存等。

具体如下：
固体含量：JS防水涂料的固体含量是指涂料中固态物质所占的比例，通常要求在65%左右。

表干时间和实干时间：表干时间是指涂料表面干燥所需时间，一般为4小时；实干时间是指涂料完全干燥所需时间，一般为8小时。

拉伸强度：JS防水涂料的拉伸强度是指涂料在拉伸状态下能承受的最大应力，一般要求在1.2MPa至1.8MPa之间。

质量要求：防水层施工完毕后，应认真检查整个工程的各个部分，发现薄弱环节，及时修复，涂层不应有裂纹、翘边、鼓泡、分层等现象。

可用时间：在液料：粉料：水=10：20：0～2，环境温度为20℃的条件下，涂料可用时间约3小时。

现场环境温度低，可用时间长些；反之短些。

已配好的防水材料过稠硬时，不可再加水拌和使用。

施工部位要求：根据设计，屋面接缝处采用JS复合防水涂料进行涂刷密封，对于管根、地漏、阴阳角等特殊部位采用加筋布进行加强处理。

包装及储存：50公斤/桶；放置阴凉处，保质期6个月。

此外，使用JS防水涂料时应注意：涂料搅拌均匀后，一次性用完，切忌将干固胶料重新使用；施工温度适宜5～45摄氏度，施工时保证空气流通；施工后两天内，注意防雨淋、强晒或寒冻；工具及设备使用后请即用水清洗。

防水工程一、材料的选择与要求JS防水涂料：JS防水涂料是以聚合物乳液和水泥为主要原料，加入其他添加剂制成的液料与粉料两部分，按比例混合拌匀使用。

属反应挥发型双组分水性防水涂料。

二、产品特点1、JS防水涂料在水泥基层面具有很强的粘结性能,不会因长期浸水而剥离基层。

2、涂膜防水具有直接弥补混凝土表面质量缺陷和毛细孔的能力.3、涂膜防水具有破损点与渗漏点对应的特点,不会因一点破损而使防水层大面积失效，一旦墙板结构某处发现渗漏容易进行补救处理.4、涂层具有一定的透气性，即使基层潮湿也不会发生防水层起鼓现象。

5、优良的耐候性，抗紫外线的照射能力强，涂膜的耐老化性能优异.6、环保性:以清水做稀释剂，冷施工，无毒、无味、无污染，对环境和人体健康无损害.7、广泛的配合性：在和其他防水材料复合使用时,与其他材料配合性好，不与其他防水材料发生化学反应。

三、主要施工机具搅拌器、材料筒等、滚刷、刮板、刷子四、施工作业条件可在潮湿或干燥的基层上施工；基层泛水坡度在2%以上，不得积水。

铺贴防水层的基层必须坚实平整，无空鼓起砂掉皮，明显裂缝,麻面等现象存在，基层所有转角、管件、卫生洁具、地漏、排水口等应在防水施工前先将预留管道安装牢固，转角处水泥砂浆收头圆滑，管根处按设计要求用密封膏嵌填密实。

五、防水工程施工工艺1、工艺流程清理、挂网抹灰配制防水涂料涂底层防水层细部附加层涂刷中间层防水层涂刷表层防水层自检、清扫第一次试水饰面施工第二次试水质量验收2 、清理抹灰:墙面在进行防水施工前，对基层进行挂网抹灰,挂网抹灰前首先对水泥压力板缝隙用砂浆进行封闭。

而后进行挂网施工挂网施工时，满钉镀锌机织钢丝网（孔径不大于30＊30mm，丝径不小于0。

7mm）,将30*50mm钢片用强攻螺丝固定在龙骨上，间距不大于600mm，固定点间用Φ6扒钉固定,钉距横向不大于300mm,纵向不大于300mm。

而后用干拌砂浆进行抹灰施工，抹灰施工分层进行，每层厚度控制在5mm至8mm，总厚度控制在20mm以内.地面进行防水施工前,完成下水管道的施工和封堵，并且必须认真彻底清扫干净，清除基层的浮灰、油污或疏松物等杂质。

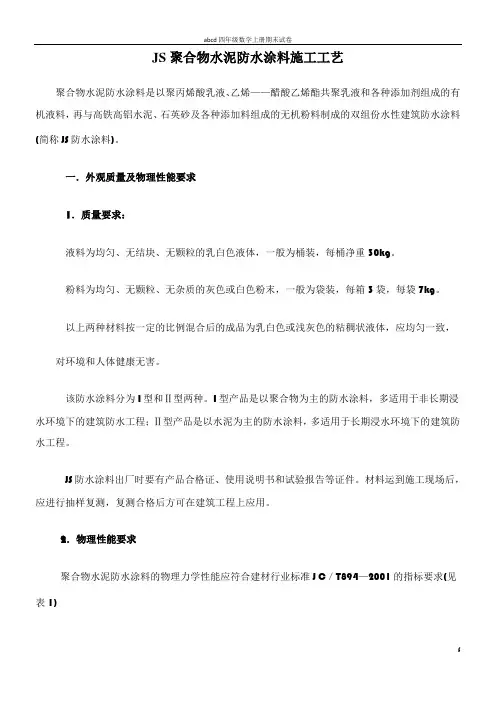

JS聚合物水泥防水涂料施工工艺聚合物水泥防水涂料是以聚丙烯酸乳液、乙烯——醋酸乙烯酯共聚乳液和各种添加剂组成的有机液料，再与高铁高铝水泥、石英砂及各种添加料组成的无机粉料制成的双组份水性建筑防水涂料(简称JS防水涂料)。

一．外观质量及物理性能要求1．质量要求：液料为均匀、无结块、无颗粒的乳白色液体，一般为桶装，每桶净重30kg。

粉料为均匀、无颗粒、无杂质的灰色或白色粉末，一般为袋装，每箱3袋，每袋7kg。

以上两种材料按一定的比例混合后的成品为乳白色或浅灰色的粘稠状液体，应均匀一致，对环境和人体健康无害。

该防水涂料分为I型和Ⅱ型两种。

I型产品是以聚合物为主的防水涂料，多适用于非长期浸水环境下的建筑防水工程；Ⅱ型产品是以水泥为主的防水涂料，多适用于长期浸水环境下的建筑防水工程。

JS防水涂料出厂时要有产品合格证、使用说明书和试验报告等证件。

材料运到施工现场后，应进行抽样复测，复测合格后方可在建筑工程上应用。

2．物理性能要求聚合物水泥防水涂料的物理力学性能应符合建材行业标准J C／T894—2001的指标要求(见表1)二． JS防水涂料的特点1．无毒无害，属环保型防水涂料，经检测符合国家生活饮用水标准；2．可在潮湿基层施工，基层不受含水率限制，可缩短施工工期；3．具有较高的抗拉强度和延伸率。

对基层有微小裂缝追随性强，涂层坚韧，具有明显的柔韧性；4．粘结力强。

涂膜与基层、饰石层粘结牢固，不论涂刷在垂直面、斜面及各种基层上均有良好的粘结效果；5．涂料是乳白色，可按工程需要在面层涂料中掺入各种中性、无机颜料配制彩色涂层；可做彩色外墙面防水。

6．施工工具简单，易于操作，能保证工程质量。

三．适用范围该涂料由于特点决定，可在潮湿或干燥的砖石、砂浆、混凝土、金属等各种保温层、防水层(如SBS卷材、三元乙丙卷材、聚氨酯涂膜等)基层上涂刷，粘结力强，对各种新旧建筑物、构筑物，及隧道、桥梁、游泳池、水池等均可使用。

特别是在建筑的非暴露型屋石、厨房、厕浴间以及外墙面的防水、防渗和防潮工程等更为适宜。
