光伏锑化铟红外探测器的电容效应

光电成像技术玉林师范学院期末考试讲解1.简述：（1）CMOS器件和CCD器件的工作原理上有什么相同点和不同点；答：CMOS图像传感器的光电转换原理与CCD基本相同，其光敏单元受到光照后产生光生电子。

而信号的读出方法却与CCD不同，每个CMOS源像素传感单元都有自己的缓冲放大器，而且可以被单独选址和读出，工作时仅需工作电压信号，而CCD读取信号需要多路外部驱动。

（2）在应用上各自有什么优缺点，以及各自的应用领域是什么？答：优缺点比较：CMOS与CCD图像传感器相比，具有功耗低、摄像系统尺寸小，可将图像处理电路与MOS图像传感器集成在一个芯片上等优点，但其图像质量（特别是低亮度环境下）与系统灵活性与CCD的相比相对较低。

灵敏度代表传感器的光敏单元收集光子产生电荷信号的能力，而CCD灵敏度较CMOS高30%～50%。

电子-电压转换率表示每个信号电子转换为电压信号的大小，由于CMOS在像元中采用高增益低功耗互补放大器结构，其电压转换率略优于CCD。

运用的领域：CMOS传感器在低端成像系统中具有广泛运用，如数码相机，微型和超微型摄像机。

CCD在工业生产中的应用广泛，如冶金部门中的各种管、线轧制过程中的尺寸测量。

（3）全球生产CMOS器件和CCD几件的企业有哪些？分别位于哪些国家，并对先关企业进行简要描述。

2、简要概述《光电成像原理与技术》各章的主要内容，并用自己的语言陈述各章之间的联系（文字在1000字以上）。

答：1.光电成像技术的产生及发展，光电成像对视见光谱域的延伸，光电成像技术的应用范畴，光电成像器件的分类，光电成像器件的特性。

2.人眼的视觉特性与图像探测：人眼的视觉特性与模型，图像探测理论与图像探测方程，目标的探测与识别。

3.辐射源与典型景物辐射：辐射度量及光度量，朗伯辐射体及其辐射特性，黑体辐射定律，辐射源及其特性。

4.辐射在大气中的传输：大气的构成，大气消光及大气窗口，大气吸收和散射的计算，大气消光对光电成像系统性能的影响。

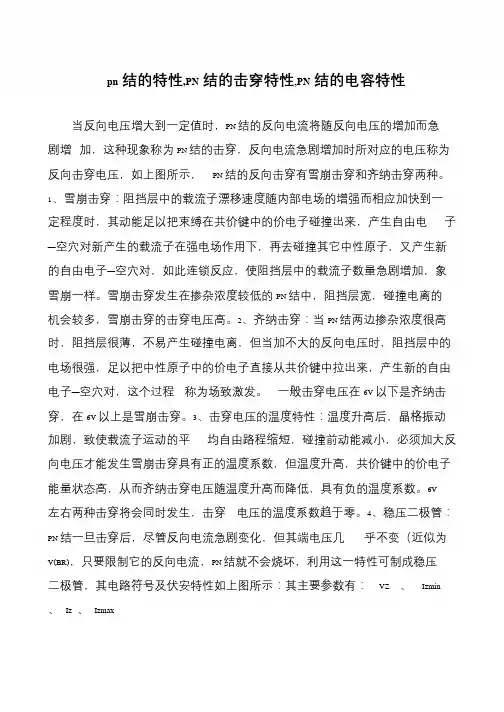

pn结的特性,PN结的击穿特性,PN结的电容特性
当反向电压增大到一定值时，PN 结的反向电流将随反向电压的增加而急剧增加，这种现象称为PN 结的击穿，反向电流急剧增加时所对应的电压称为反向击穿电压，如上图所示，PN 结的反向击穿有雪崩击穿和齐纳击穿两种。

1、雪崩击穿：阻挡层中的载流子漂移速度随内部电场的增强而相应加快到一
定程度时，其动能足以把束缚在共价键中的价电子碰撞出来，产生自由电子—空穴对新产生的载流子在强电场作用下，再去碰撞其它中性原子，又产生新的自由电子—空穴对，如此连锁反应，使阻挡层中的载流子数量急剧增加，象雪崩一样。

雪崩击穿发生在掺杂浓度较低的PN 结中，阻挡层宽，碰撞电离的机会较多，雪崩击穿的击穿电压高。

2、齐纳击穿：当PN 结两边掺杂浓度很高时，阻挡层很薄，不易产生碰撞电离，但当加不大的反向电压时，阻挡层中的电场很强，足以把中性原子中的价电子直接从共价键中拉出来，产生新的自由电子—空穴对，这个过程称为场致激发。

一般击穿电压在6V 以下是齐纳击穿，在6V 以上是雪崩击穿。

3、击穿电压的温度特性：温度升高后，晶格振动加剧，致使载流子运动的平均自由路程缩短，碰撞前动能减小，必须加大反向电压才能发生雪崩击穿具有正的温度系数，但温度升高，共价键中的价电子能量状态高，从而齐纳击穿电压随温度升高而降低，具有负的温度系数。

6V
左右两种击穿将会同时发生，击穿电压的温度系数趋于零。

4、稳压二极管：PN 结一旦击穿后，尽管反向电流急剧变化，但其端电压几乎不变（近似为V(BR)，只要限制它的反向电流，PN 结就不会烧坏，利用这一特性可制成稳压二极管，其电路符号及伏安特性如上图所示：其主要参数有：VZ 、Izmin 、Iz 、Izmax。

光电检测技术光电检测技术试卷(练习题库)1、光电检测系统通常由哪三部分组成？2、光电效应包括哪些？3、外光电效应4、内光电效应5、简述内光电效应的分类？6、光电导效应7、光生伏特效应8、光电池是根据什么效应制成的将光能转换成电能的器件，按用途可分为哪几种？9、激光的定义，产生激光的必要条件有什么？10、热释电器件必须在什么样的信号的作用下才会有电信号输出？11、 CCD是一种电荷耦合器件，CCD的突出特点是以什么作为信号，CCD的基本功能是什么？12、根据检查原理，光电检测的方法有哪四种？13、光热效应应包括哪三种？14、一般PSD分为两类，一维PSD和二维PSD，他们各自用途是什么？15、真空光电器件是基于什么效应的光电探测器，它的结构特点是有一个真空管，其他元件都在真空管中，真空光电器16、响应度（或称灵敏度）17、亮电流18、光电信号的二值化处理19、亮态前历效应20、热释电效应21、暗态前历效应22、简述雪崩光电二极管的工作原理？23、简述光生伏特效应与光电导效应的区别？24、简述光生伏特效应与光电导效应的联系？25、什么是敏感器？26、简述敏感器与传感器的区别？27、简述敏感器与传感器的联系？28、简述发光二极管的工作原理？29、简述PIN型的光电二极管的结构？30、简述PIN型的光电二极管的工作原理？31、简述PIN型的光电二极管的及特点？32、简述光电检倍增管的结构组成？33、简述光电检倍增管的工作原理？34、简述CCD器件的结构？35、简述CCD器件的工作原理？36、举例说明补偿测量方法的原理？37、举例说明象限探测器的应用。

38、坎德拉（Candela，cd）39、象增强管40、本征光电导效应41、信息载荷于光源的方式信息载荷于透明体的方式、信息载荷于反射光的方式、信息载荷于遮挡光的方式、信息载荷42、光源选择的基本要求有哪些？43、光电倍增管的供电电路分为负__供电与正__供电，试说明这两种供电电路的特点，举例说明它们分别适用于哪44、为什么结型光电器件在正向偏置时，没有明显的光电效应？它必须在那种偏置状态？为什么？45、为什么发光二极管的PN结要加正向电压才能发光？而光电二极管要零偏或反偏才能有光生伏特效应？46、简述三种主要光电效应的基本工作原理？47、光电探测器与热电探测器在工作原理、性能上有什么区别？48、简述光电探测器的选用原则？49、简述光电池、光电二极管的工作原理及区别？50、叙述实现光外差检测必须满足的条件？51、光具有的一个基本性质是（）。
