微孔膜的缺点
① 颗粒容量较小，易被堵塞； ② 使用时必须有前道过滤的配合，否 则无法正常工作。
微滤膜的性能
• (1)物理机械性能：厚度一般90-170μm，以精密测厚计测定。 弹性模量（断裂伸长）是用一定大小的试样在材料试验机 上进行。各向同性是以染料吸留试验判断。 • (2)通量和堵塞： • 微孔膜的通量测定一般是在一定真空度下（如700mmHg下） 以纯水为透过介质进行的（如下图所示），堵塞是以通量 下降速率来表示如下图所示：
（1）微粒和细菌的过滤。可用于水的高度净化、食品和饮料
的除菌、药液的过滤、发酵工业的空气净化和除菌等。 （2）微粒和细菌的检测。微孔膜可作为微粒和细菌的富集器， 从而进行微粒和细菌含量的测定。 （3）气体、溶液和水的净化。大气中悬浮的尘埃、纤维、花 粉、细菌、病毒等；溶液和水中存在的微小固体颗粒和微生物， 都可借助微孔膜去除。 （4）食糖与酒类的精制。微孔膜对食糖溶液和啤、黄酒等酒 类进行过滤，可除去食糖中的杂质、酒类中的酵母、霉菌和其 他微生物，提高食糖的纯度和酒类产品的清澈度，延长存放期。 由于是常温操作，不会使酒类产品变味。
微滤(MF) 膜的制备技术
• 径迹蚀刻法：首先用一定能量的带电粒子轰击 聚碳酸酯或聚酯等材料的薄膜，在这轰击的 “径迹”周围产生一损伤区，然后用一定浓度 的化学刻蚀剂于一定温度下刻蚀合适的时间， 这时损伤区的成分被溶掉而形成孔。该膜的特 点是孔径相当均匀，呈圆柱形，且基本上与膜 面垂直。
微孔过滤技术应用领域
膜污染
定义
由于与膜存在物化作用或机械作用，进料 中的微粒、胶体或溶质在膜表面或孔内发 生吸附、凝聚和沉积，使膜孔径变窄或堵 塞，其透过通量和分离性能也有不可逆的 变化，这一现象谓之膜污染。

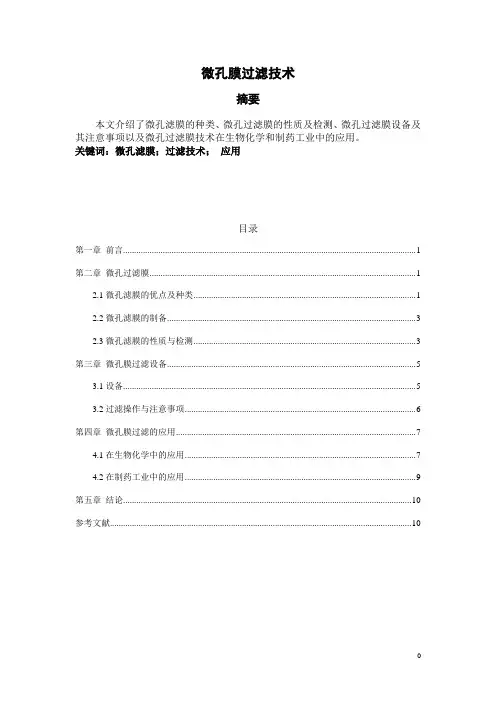

微孔膜过滤技术摘要本文介绍了微孔滤膜的种类、微孔过滤膜的性质及检测、微孔过滤膜设备及其注意事项以及微孔过滤膜技术在生物化学和制药工业中的应用。

关键词：微孔滤膜；过滤技术；应用目录第一章前言 (1)第二章微孔过滤膜 (1)2.1微孔滤膜的优点及种类 (1)2.2微孔滤膜的制备 (3)2.3微孔滤膜的性质与检测 (3)第三章微孔膜过滤设备 (5)3.1设备 (5)3.2过滤操作与注意事项 (6)第四章微孔膜过滤的应用 (7)4.1在生物化学中的应用 (7)4.2在制药工业中的应用 (9)第五章结论 (10)参考文献 (10)第一章前言微孔膜过滤又称精密过滤，主要用于分离亚微米级颗粒，是目前应用最广泛的一种分离分析微细颗粒和超净除菌的手段。

微孔膜过滤技术因其独特的优点已逐渐取代许多经典手段而成为独立的分离和分析方法，其适应性很强。

微孔滤膜孔径在0.025～14μm范围内，操作压力在1～10磅／英寸2之间。

孔径为0.01～0.05μm的膜可以截留噬菌体、较大病毒或大的胶体颗粒，可用于病毒分离。

孔径为0.1μm的膜用于试剂的超净、分离沉淀和胶体悬液，也可模拟生物膜。

孔径为0.2μm的膜用于高纯水的制备、制剂除菌、细菌计数、空气病毒定量测定等。

孔径为0.45μm的微孔滤膜用的最多，常用来进行水的超净化处理、汽油超净、电子工业检查、注射液的无菌检查、饮用水的细菌检查、放射免疫测定、光的分析等。

测介质溶液的净化以及锅炉水中Fe(OH)3随着微孔膜过滤技术的发展，微孔滤膜的商品种类日益增多，用来制膜的材料也叫多，如纤维素、纤维素脂、聚氯乙烯、聚四氟乙烯、聚乙烯、聚酰胺、丙稀腈／氯乙烯聚合物及聚碳酸酯，甚至玻璃纤维等。

用各种材料以不同方法制造的微孔滤膜能够适应多种分离和测定的需要。

目前，用于水处理的膜材料很多，不仅有疏水性聚合物如聚乙烯、聚偏氟乙烯、聚氯乙烯等[1～3]。

还有亲水性聚合物如聚乙烯醇、聚砜等[4,5]。

膜的生产工艺
连续铸造膜（无支撑膜）
PES •聚砜PES •进口PVDF
亲水性最好 孔径是对最小的颗粒的截留,孔径分布 狭窄 非常薄（120~150um) 吸附与材料有关
PVDF （进口）
膜的生产工艺
拉伸膜
狭窄的孔道 非常薄 常常与支撑结合 有较高的蛋白吸附 天然疏水，大部分为 疏水聚合物 PTFE
根据要过滤的菌种的类别选择不同精度的除菌级滤芯
细菌挑战
ASTM 标准 F838-05细菌挑战示意图：
细菌挑战
我们的滤芯在IFTS机构做的细菌挑战测试结果为通过！
细菌挑战
科百特细菌挑战实验室：
进 战实验在 挑 百特细菌 科 行中！！
非破坏性完整性测试基本方法
完整性测试方法介绍
什么是完整性？ 破坏性和非破坏性完整性关联 非破坏性完整性测试介绍
非破坏性完整性测试基本方法
气泡点测试法（bubble point test）
气泡点测试法是指用气体压迫已经润湿过滤膜上最大孔，使通过气体 所需的最小压力差。具体如下： 亲水性过滤膜中的水分充满过滤膜毛细孔后，需要一定的压力才能将 毛细孔中的液体挤出，压力差与毛细孔可简化为如下的函数关系：
P=
4×K×Y×Cosθ
同样为0.22um的滤芯，材料不同，泡点值也不同，润湿液同为水时： SPS0.22 SPSTSM0.22 ≥3200mbar ≥3800mbar
非破坏性完整性测试基本方法
扩散现象 扩散流测试原理 测试仪器连接图示 扩散流测试的几个问题 影响扩散流测试的因素
扩散流测试法 介绍

非破坏性完整性测试基本方法
滤芯软化熔化析出物水平可能提高蒸汽必须洁净无颗粒高温蒸汽流下会对滤芯有破坏建议使用不锈钢过滤器耐受在线灭菌压力滤芯使用说明一般蒸汽流量5psid快速蒸汽进入流量可产生515psid润湿的滤芯可有泡点5psid受阻的蒸汽流5psid压差5psid推荐01bar过高压差会导致滤芯冲扁变形膨胀变形滤芯使用说明表压力与蒸汽温度对应关系温度压力kgcm2147235132920125514122712121010116308108704通常采用12130min滤芯使用说明在线灭菌问题的预防保持压差5psi尽量靠近01bar防止反向压力滤芯使用说明高压灭菌锅灭菌灭菌初期要进行有效的空气去除采用初始真空和蒸汽吹扫循环灭菌后过滤器不应长时间放置在高压灭菌锅内避免来自热空气的潜在氧化破坏滤芯使用说明流动热水杀菌安装压力表和温度传感器监控压力和温度过高的压力和温度会使滤芯损坏安装排气阀在进行热水杀菌前将气体排出保证热水完全没过滤芯滤芯使用说明消毒剂灭菌消毒后要系统冲洗确保无残留滤芯使用说明滤芯清洗清洗原理

微孔滤膜折叠式过滤器培训讲义目录一过滤定义 (1)二微滤定义及微滤材料 (2)三微孔滤膜折叠式过滤器 (6)四滤芯的完整性检测方法 (8)五滤芯的消毒灭菌 (16)六滤芯的使用寿命 (19)七滤芯的重复使用和清洗方法 (23)八滤芯的贮存保养方法 (26)一过滤定义过滤就是用有孔介质将混合在流体（液体、气体）中的物质进行分离或提纯的操作过程，传统的过滤介质有棉纤、布、纸、烧结陶瓷、石棉制品、活性炭等。

现代的过滤介质有高分子材质的无纺纤维布、织物、毡及高分子材料膜,尤其是膜作为过滤介质用于工业化生产及人们的生活中，近几十年内，国内外均获得了飞跃发展，在许多使用场合已逐步取代了或完全取代了传统的过滤介质。

从作用结果上看，无论是哪种材质构成的过滤材料，按其孔径大小和过滤对象,可以分类为以下：孔径大小和过滤对象：二微滤定义及微滤材料微过滤是一种精密过滤技术，它的孔径范围一般为0.1um—10um，介于一般过滤和超过滤之间。

微滤的使用十分广泛,从生产到生活，从气体到液体,从滤除杂质到除菌过滤等。

1，微滤材料（深层)微滤使用的传统滤材有棉、布、纸、烧结陶瓷、硅藻土、活性炭等，现代微滤材料有高分子材料、无纺纤维纸、布毡等，它们的孔形不规则不整齐，分布广的多孔体,无法确切标明它的孔径大小，过滤时粒子是靠陷入介质内部曲折的通道而被阻留。

凡此过滤材料均称为“深层过滤介质”，孔径为“相对孔径",过滤效率也称“相对截留滤”。

深层过滤材料的过滤特性是我们选择制订过滤方案时必须要考虑的因素，例如,我们常用的聚丙烯无纺纤维滤芯就属于这一类（见附录2）。

PP无纺纤维膜过滤特性深层过滤介质只能用于空气除尘，用于液体的澄清过滤或作为膜过滤的前级保护预过滤.2，微滤材料（膜材料)微滤中所使用的膜材料是天然或人工合成有机高分子材料,在特定的制作条件下所形成的多孔滤膜，孔径一般为0.04-1um范围内，孔形类似筛网状结构，有较整齐的表面多孔结构,孔形分布较均匀(见附录一）,过滤似过筛分作用，使所有直径大于膜孔径的颗粒全部截留在膜表面上，所以这种作用又称“筛分过滤”,膜又称“平面过滤膜”，被膜截留的颗粒不会因压力的波动而影响截留效果。
