第十一章简单电路知识点一、认识电路1、电源：提供电能的装置，将其他形式的能转化为电能。
⑴干电池：干电池是日常生活中使用最多的直流电源，有1号、2号、5号、7号等。
⑵蓄电池：蓄电池也是电池中的一种，应用于汽车、摩托车、通讯等。
⑶纽扣电池：电脑、手表、石英钟等。
⑷锂电池:手机以上都是化学能转化为电能。
⑸太阳能电池：广泛应用光能转化为电能。
2、电路⑴电路的组成：电路是由电源、用电器、开关和导线四部分组成，缺少或不完整都会影响电路的正常工。
⑵电路各部分的作用①电源：提供电能的装置，它保证电路中有持续电流，工作时将其他形式的能转化为电能。
②用电器：用电来工作的设备，工作时将电能转化为其他形式的能。
③开关：用来接通或断开电路，起控制电路的作用。
（闭合或断开）④导线：导线将电源、用电器、开关连接起来。
⑶电路的三种状态①通路：正常连接的电路，即用电器能够工作的电路．通路特征：电路中有电流，用电器正常工作。
②断路（开路）：断开的电路。
断路特征：电路中无电流，用电器不工作．原因有开关没闭合，接线处松动，导线断了，用电器损坏等③短路：不经过用电器而直接跟电源的两极相连的电路（用电器和导线并联，用电器被短路也就是不工作了）短路特征：用电器不工作，电路有很大电流，会损坏电源甚至烧坏导线的绝缘皮，引起火灾。
⑷电路故障的判断根据现象判断故障在哪里，在确定故障原因（短路、短路）3、电路图①电路图：用规定的符号表示电路连接情况的图叫做电路图。
②记住常见电学元件符号（电源、单刀单置/双置、交叉导线/连接、电动机、伏特表、安培表、电铃、电阻、互动变阻器等）③电路图要规范，画成矩形。
元件不能放在拐角处。
注意开关的状态。
④双控电路图、楼道感应灯电路图。
4、实物图与电路图互相转化⑴根据实物图画电路图看实物画电路图，关键是在看图，实物图实际上只有两种电路，一种串联，另一种是并联。
①串联电路非常容易识别，先找电源正极，沿电流方向顺序前进直到电源负极为止，明确每个元件的位置，然后作图。

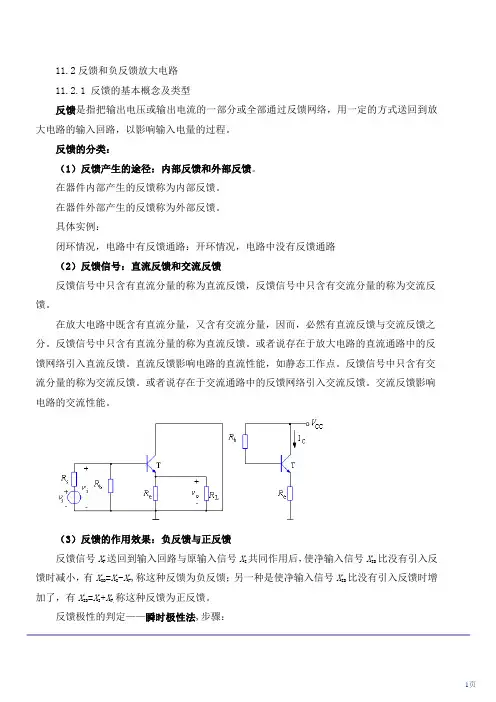

11.2反馈和负反馈放大电路11.2.1 反馈的基本概念及类型反馈是指把输出电压或输出电流的一部分或全部通过反馈网络，用一定的方式送回到放大电路的输入回路，以影响输入电量的过程。
反馈的分类：（1）反馈产生的途径：内部反馈和外部反馈。
在器件内部产生的反馈称为内部反馈。
在器件外部产生的反馈称为外部反馈。
具体实例：闭环情况，电路中有反馈通路：开环情况，电路中没有反馈通路（2）反馈信号：直流反馈和交流反馈反馈信号中只含有直流分量的称为直流反馈，反馈信号中只含有交流分量的称为交流反馈。
在放大电路中既含有直流分量，又含有交流分量，因而，必然有直流反馈与交流反馈之分。
反馈信号中只含有直流分量的称为直流反馈。
或者说存在于放大电路的直流通路中的反馈网络引入直流反馈。
直流反馈影响电路的直流性能，如静态工作点。
反馈信号中只含有交流分量的称为交流反馈。
或者说存在于交流通路中的反馈网络引入交流反馈。
交流反馈影响电路的交流性能。
（3）反馈的作用效果：负反馈与正反馈反馈信号X F送回到输入回路与原输入信号X I共同作用后，使净输入信号X ID比没有引入反馈时减小，有X ID=X I-X F,称这种反馈为负反馈；另一种是使净输入信号X ID比没有引入反馈时增加了，有X ID=X I+X F,称这种反馈为正反馈。
反馈极性的判定——瞬时极性法,步骤：(1) 首先在基本放大器输入端设定一个递增(或递减)的净输入信号, (2) 在上述设定下,推演出反馈信号的变化极性。
(3) 判定在反馈信号的影响下, 净输入信号的变化极性。
若该极性与前面设定的变化极性相反, 则为负反馈；若相同,则为正反馈。
（4）反馈的信号取样的方式：电压反馈与电流反馈 (a)电压反馈反馈信号是输出电压的一部分或全部，即反馈信号与输出电压成正比，称为电压反馈， (b)电流反馈如果反馈信号是输出电流的一部分或全部，即反馈信号与输出电流成正比，称为电流反馈，。
(c)判断是电压反馈还是电流反馈的方法判断是电压反馈还是电流反馈时，常用“输出短路法”，即假设负载短路（R L =0），使输出电压v o =0，看反馈信号是否还存在。
