最新3 LC滤波器设计汇总

  • 格式：doc
  • 大小：1.75 MB
  • 文档页数：23

3 LC滤波器设计
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
2
LC滤波器设计
设计方法：
一．通过原理图设计
1.新建一个工程名为Step_Filter的工程，同时在ADS（main）主窗
口中设置长度单位为millimeter。

→

→

2.建立低通滤波器设计
单机建立原理图，命名为lpf，选择元器件建立如图1的原理
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
3
图

如图1
设置S_PARAMETERS，“Step-size”选项改为500MHz，其他默认，如
图2
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
4
图2
3仿真

点击进行仿真，仿真成功后添加S（2，1），选择dB为单
位，如下图所示
→
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
5
最后结果如图3
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
6
如图3
在lpf原理图中，点击，弹出“Tune Parameters”对话框，如
图4
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
7
如图4
然后单击lpf原理图中的C1原件，勾选“C1”选项，如图5，同样的
方法添加C2，L1，就会和上面图4一样了。
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
8
图5
接着设置调谐值范围，在“Tune Parameters”对话框中可以改变调谐
器件的参数范围。其中，改变Min、Max中的值可以调整调谐范围；
改变Step中的值可以调整调谐的步进。拖动“Tune Parameters”对
话框中的滑块，调节参数，观察S21参数的变化，如图6

图6
调谐得到满意结果后，单击【Updata Schematic】按钮把调谐好的值
更新到原理图。单机【Close】结束调谐
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
9
二．通过滤波器设计向导设计
1.滤波器设计指标
设计一个4GHz的低通滤波器，指标如下
A.具有最平坦响应，通带内纹波系数小于2
B.截止频率为4GHz
C.在8GHz处的插入损耗必须大于15dB
D.输入/输出阻抗为50
2.滤波器电路生成
（1）.在Step_Filter工程中建立一个名为Filter_micro_lpf的原

理图，执行菜单命令【】→【】，弹
出如图7对话框
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
10
如图7
选择【】，单击ok，弹出如图8对话框
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
11
图8
(2).单击图标，在刚建立的‘Filter_micro_lpf’原理图中出现
元器件列表，如图9
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
12
图9
选择双端口低通滤波器模型，弹出的对话框中单击ok，并将
双端口低通滤波器添加到原理图中。

(3).重新回到图8，打开【】标签页，在
【】下拉列表中选择
“Maximally Flat”(巴特沃兹响应)。
(4).输入滤波器参数
A.Ap（dB）=2：滤波器的纹波系数为2
B.Fp=4GHz：滤波器的通带截止频率为4GHz
C.Fs=8GHz：滤波器的阻带截止频率为8GHz
D.As(dB)=15:滤波器截止频率处损耗大于15dB
E.First Element选择为“Series”：第一个元器件是串联元器件
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
13
（5）.设置好后，单击【Redraw】（刷新）按钮，即可看到刷新后
的巴特沃兹响应曲线，如图10

图10
然后单击【Design】，返回原理图，双击滤波器元器件模型

【】查看滤波器参数，如图11
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
14
图11
（6）.单击【】，选中【】，单

击ok，勾选【】选项，单击
【】，单击ok，所有参数都在原理图窗口显示出来

（7）单击【】，然后单击【】，就可以得
到滤波器的子电路，如图12
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
15
图12
（8）.再次回到图8，选择【】，进行滤波器仿真
设置，”start”设置0MHz，”stop”设置10GHz，”step”设置
20MHz如图13

图13
单击【】仿真，仿真结果如图14
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
16
图14
此时一个集总参数滤波器设计完成。由于上述滤波器电路工作频率
高，不宜采用集总元件，需要把集总元件转化为分布参数元件，这
里采用Richards变换和Kuroda等效来实现。
（9）.Kuroda转换法：单击【】即图8菜单栏上
的【】，打开滤波器转换助手对话框，如图15
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
17
图15
（10）.选则‘LC to TLine’选项，单击集总参数元件形式
【】选中串联电感，将会出现图16电感转换页面
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
18
图16
单击【】，然后单击【Add All】，单击【Transform】，接
着单击【】返回，单击并联电容【】，出现图17对
话框
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
19
图17
单击【】，单击【Add】，添加C1，单击【Transform】把
电容转换成并联开路传输线。转换后电路如图18

图18
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
20
单击【】返回滤波器转换助手对话框，选中
【】，开始进行Kuroda转换
（11）.单击‘Add Transmission Lines’中的【】按

钮在输入端口添加一个单元器件,同样单击【】按钮
在输出端口添加一个单元器件。添加后的原理图如图19

图19
（12）.单击【】，然后单击
【Add】添加这对转换，单击【Transform】按钮，进行Kuroda转

换，同样选择【】，单击
【Add】，在单击【Transform】，转换后如图20

图20
（13）.仍在【】（转换助手）中选中
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
21
【】，单击短截线【】，然后单
击【Add All】添加所有短截线到微带线转换，同时设置基片厚度

【】和基片介电常数【】如图21

图21
单击【Transform】把短截线转换为微带线，单击【ok 】完成
转换，转换后的滤波器子电路如图22
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
22
图22
单击【】回到原理图，在原理图中添加

【】和【】，设置
S参数，‘Start’为0GHz，‘STop’为10GHz，‘Step’为0.02GHz，如图23

图23
单击【】仿真，在数据显示窗口添加S21参数观察，如图24
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
23
图24
从图中得，滤波器在4GHz处插入损耗为1.368dB，基本满足设计要
求。

合集下载

LC滤波器设计.ppt

LC滤波器设计.ppt


0
)2n ]
LS
1' L'
BW
CP
BW1'C' 02
CS
BW 021' L'
1
LP 1'C 'BW
三、滤波器设计
3.1巴特沃斯低通滤波器设计步骤
1. 根据抑制度选择阶数 2. 截止频率变换 3. 基于实际截止频率进行元件值变换 4. 阻抗变换 5. 基于实际阻抗进行元件值变换
例3.1：设计一个特征阻抗50ohm，截止频率100MHz，在200MHz处抑制度 30dB的巴特沃斯低通滤波器.
1. n=5
2. M=待设计滤波器的截止频率/基准滤波器的截止频率=6.283E+8
3. L(NEW )
L( OLD ) M
C( NEW )
C( OLD ) M
4. K=待设计滤波器的特征阻抗/基准滤波器的特征阻抗
5. L(NEW ) L(OLD) * K
C( NEW )
C( OLD ) K
例3.1最终器件值及ADS仿真结果
四、电容耦合谐振器式带通滤波器的设计
五、小结
一、主要类型滤波器介绍
1.1巴特沃斯型滤波器
巴特沃斯型滤波器（Butter-worth filter）最先由英国工程师Stephen Butterworth提出。在现代滤波 器设计方法中，巴特沃斯滤波器是最为有名的滤波器。它设计简单，性能没有明显缺点，因而得到 广泛应用。而且其对构成滤波器的元件的Q值要求较低，易于制作和达到设计性能。 巴特沃斯滤波器的显著特点是通频带的频率响应曲线最平滑。
目录
一、主要类型滤波器介绍
1.1巴特沃斯型滤波器 1.2切比雪夫型滤波器 1.3椭圆函数型滤波器
LC滤波电路原理及设计详解精修订

LC滤波电路原理及设计详解精修订

L C滤波电路原理及设计详解集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。

LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。

LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；、、都属于无源滤波器。

LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。

有源滤波器适用场合电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。

滤波分经典滤波和现代滤波。

经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。

根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。

换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。

为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

LC低通滤波器设计(巴特沃斯低通滤波器归一化)讲解

LC低通滤波器设计(巴特沃斯低通滤波器归一化)讲解

、
C1 1.84776F C2 0.76537F
1NEW

0.76537 K 0.76537 4 12.29μH 5 M 2.512 10
L2NEW
1.84776 K 1.84776 4 29.42μH 5 M 2.512 10
待设计LPF的电容参数为 ：
（1 2 ）Hz
特征阻抗变换K 4 4 1 四阶Butterworth低通滤波器的电感电容参 数
2018/10/24
只因准备不足，才导致失败
7
四阶Butterworth低通滤波器的归一化LPF基 准滤波器的参数，设 L1 0.76537H L2 1.84776H 得：L
1.84776 1.84776 C1NEW 1.84 μF 5 M K 4 2.512 10 0.76537 0.76537 C2NEW 0.76μF 5 M K 4 2.512 10
2018/10/24 只因准备不足，才导致失败 8
电感采用无损磁芯及细包漆线绕制而成，其 电感值可用数字电桥测量仪器测量得到。
2018/10/24
只因准备不足，才导致失败
1
对滤波器截止角频率的变换是通过先求出待 设计滤波器截止角频率与基准角频率的比值 M，再用这个M去除滤波器中的所有元件值 来计算所需参数，其计算公式如下：
待设计滤波器的截止频 率 M 基准滤波器的截止频率
C (base) Cm(new) M
2018/10/24

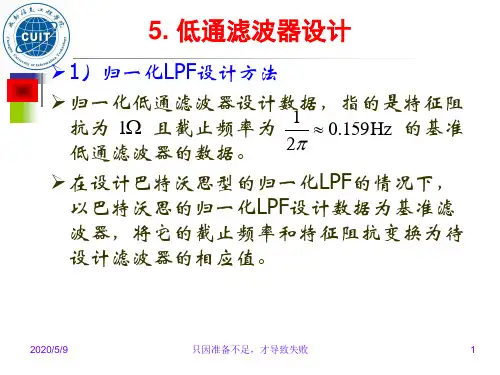

5. 低通滤波器设计
