第２３卷第４期　
２００７年４月　
甘肃科技　

Ｇａｎｓｕ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　
Ｖｏ１．２３　Ａｐｒ．　Ｎｏ．４　

２００７　

交换机的工作层次　
王玉贤，程宪宝　
（广东松山职业技术学院计算机系，广东韶关５１２１２６）　

摘　要：讨论了交换机的工作层次，利用实验证明交换机的确是工作在第二层上的网络连接设备。　
关键词：交换机；网上邻居；ｐｉｎｇ；网卡物理地址　
中图分类号：ＴＰ３１９　

随着计算机网络的发展，交换机的使用越来越　多。在早期的时候多用ＨＵＢ做为网络连接设备，　但是由于ＨＵＢ不知道目标地址在何处，它会把接　收来的数据发送到所有的端口，即广播信息，这样容　易造成信息阻塞。交换机有交换功能，它的所有端　口独享带宽。而且在交换机中有一张路由表，如果　知道目标地址在何处，就把数据发送到指定地点，如　果它不知道目标在何处就发送到所有的端口，同时　将地址学习到自己的地址表中。由于网络的连接大　多不是经常变动的，所以一般情况下交换机对每个　端口所接的地址只要学习一次就可以了。这样可以　帮助降低整个网络的数据传输量，提高效率。交换　机的功能还不止如此，它可以把网络拆解成网络分　支、分割网络数据流，隔离分支中发生的故障，这样　就可以减少每个网络分支的数据信息流量而使每个　网络更有效，提高整个网络效率。　ｌ　交换机不是工作在第三层　我们都知道，交换机（－－层，本文所指交换机未　经说明都是指二层交换机）是一种基于ＭＡＣ（网卡　的硬件地址）识别，能完成封装转发数据包功能的网　络设备。它是工作在ＯＳＩ互连参考模型第二层（数　据链路层）上的，如何证明它就是工作在第二层而不　是第三层上的呢，我们只要能够说明明交换机寻址　方式是通过网卡的物理地址而不是通过ＩＰ地址就　可以了！　我们拿通过交换机连接的局域网来做这个实　验，首先我们把两台电脑机器名分别设为ｕｓｅｒ０１和　ｕｓｅｒ０２，ＩＰ地址分别设为１９２．１６８．９９．２８和１９２．　１６９．９９．１３９。我们通过网上邻居来相互访问！两台　电脑可以相互访问。同样我们可以通过ＩＰ地址来　访问。在ｕｓｅｒＯ１上打开浏览器输入＼１９２．１６８．９９．　１３９同样可以打开ｕｓｅｒ０２。这说明这两台电脑在局　域网中是连通的。这个时候我们在ｕｓｅｒＯ１开始一　
运行中输入ｃｍｄ，在打开的窗１：３中输入ｐｉｎｇ　１９２．　
１６８．９９．１３９，可以得到如图１Ｐｉｎｇ命令执行结果：　

图１　ｐｉｎｇ　１９２．１６８．９９．１３９命令执行结果　
我们知道ｐｉｎｇ命令用于确定本地主机是否能　
与另一台主机交换（发送与接收）数据报，这个结果　
说明ｕｓｅｒＯ１和ｕｓｅｒ０２是可进行数据交换的。现在　
我们把ｕｓｅｒ０２的ＩＰ地址改为１９２．１６８．７７．１３９（只　
要不是１９２．１６８．９９．ＸＸ就可以，这样我们可以保证　
ｕｓｅｒＯ１和ｕｓｅｒ０２不在一个网段内），网关也改成相　
应的网段。同样的道理在ｕｓｅｒＯｌ上ｐｉｎｇ　１９２．１６８．７７．　
１３９，可以得到如图２　Ｐｉｎｇ　１９２．１６８．７７．１３９结果：　

图２　Ｐｉｎｇ　１９２．１６８．７７．１３９命令执行结果　
命令Ｐｉｎｇ是利用ＩＣＭＰ协议的，ＩＣＭＰ是３层　
（网络层）的协议，所以ｐｉｎｇ也是３层（网络层）的，　

维普资讯 http://www.cqvip.com
第４期　王玉贤等：交换机的工作层次　６７　
这个画面说明这两台电脑在网络层上是不通的。如　
果这两台电脑不能够相互通信了，那说明交换机是　
通过ＩＰ地址来识别机器的。也就是说交换机是工　
作在第三层上的。事实上呢？　
这个时候打开网上邻居，同样可以找到ｕｓｅｒ０２，　
同样可以在ｕｓｅｒ０２上共享的文件夹下进行操作，这　说明这两台机器是可以相互通信的。也就是说交换　机不是工作在第三层上的１　２　交换机工作在第二层　那么交换机到底是怎样来识别机器，它是通过　什么来转发数据的呢？为了说明这个问题，现在我　们将机器ｕｓｅｒ０２网卡的物理地址修改一下。在桌　面上“网上邻居”点击右键一属性一常规一配置．如　
图３网上邻居属性窗口所示。　

图３网上邻居属性窗口　
在网卡的配置选项中选择高级一Ｎｅｔｗｏｒｋ　Ａｄｄｒｅｓｓ　
值：输入一个符合规则的网卡的物理地址（１２　
位），然后点击确定。这时我们就修改了网卡的物理　
地址。现在我们在机器ｕｓｅｒ０１上再通过网上邻居　
打开机器ｕｓｅｒ０２，你会发现不能进行操作了。我们　
没有动过第一层，所以不可能是物理层的问题。至　
此可以说明交换机是通过网卡的物理地址来识别机　
器的，是工作在第二层上的。　

（上接第１５５页）级经纬仪，配合特制的三维直角拐　
尺进行墙面的平整度测量。如图７，经纬仪分别在　
临墙的两个控制点上设站，沿控制线方向固定仪器　
望远镜，观测墙面上的直角拐尺，直接读数。观测　
时，一次设站应观测完整个墙面，局部观测不到的　
点，可以换站观测，但必须对两次观测相邻的测点进　
行重复观测，重复观测的点数应占换站观测总点数　的１／３以上并不少于４个点。　三维直角拐尺可用钢板直尺或钢拐尺加工改　造，做成后应进行检校。ｌｍ尺长垂直度偏差不大　于１０ｍｍ（注：１．５ｍ视距、偏差１０ｍｍ对距离的影响　为０．０３　ｍｍ）即可。对三维直角拐尺的精度要求主　要在尺子刻划的精确程度上，使用时应注意与测点　交换机是工作在哪一个层次上的，决定了交换　机的作用和价格。我们可以通过实验来验证交换机　的工作层次。　参考文献：　［１］黎连业．交换机及其应用技术［Ｍ］．华大学出版社，　２００４　［２］魏亮著．由器原理与应用［Ｍ］．民邮电出版社，２００５　［３３　李正吉著．交换技术与设备［Ｍ］．械工业出版社，２００５　的接触。　５　结语　空间模型测量由于受场地条件影响，采用常规　仪器时需要配置一些特殊工具，测量方法随场地条　件不同有不同的选择。本文探讨的主要是采用常规　仪器和工具进行测量的一般方法，应用范围比较广，　
很具有推广价值。就目前来说，这类资料还不是太　
多，本文就这一问题提供一些参考意见，期望得到同　
行的指正。　
参考文献：　
［１］李青岳，陈永奇．工程测量学．测绘出版社．１９９５　

维普资讯 http://www.cqvip.com

合集下载

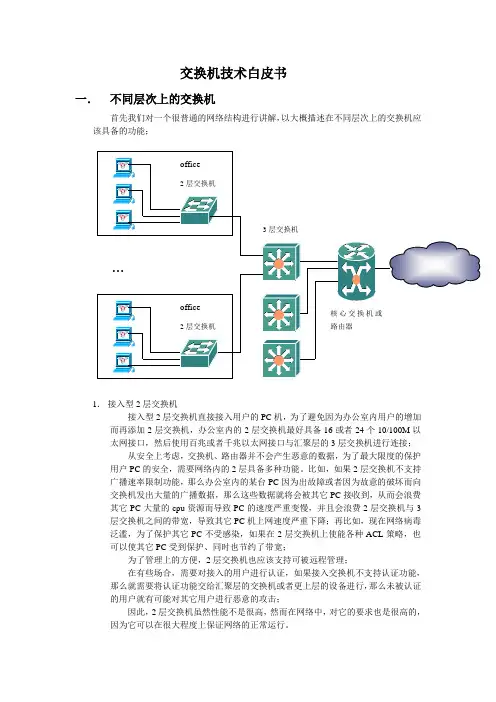

交换机技术白皮书
