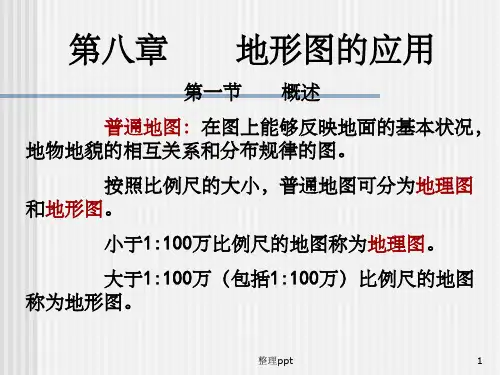

第八章 地形图的应用

第八章地形图的测绘与应用地形图地物1、相邻等高线之间的水平距离称为等高线平距。

2、地形图的分幅方法有梯形分幅和矩形分幅。

3、山脊的等高线应向下坡方向凸出，山谷的等高线应向上坡方向凸出。

4、在1∶2000地形图上，量得某直线的图上距离为18.17cm，则实地长度为363.4m。

1、下面那种说法是错误的( A )。

A 等高线在任何地方都不会相交B 等高线一定是闭和的连续曲线C 同一等高线上的点的高程相等D 等高线与山脊线、山谷线正交2、等高线有哪些特性？①同一条等高线上高程相等。

②等高线是闭合曲线③等高线只有在陡崖或悬崖处才会重合或相交。

④等高线经过山脊或山谷时改变方向，因此山脊线与山谷线应和改变方向处的等高线的切线垂直相交。

⑤在同一幅地形图内的基本等高距相同，等高线平距大表示地面坡度小；等高线平距小则表示地面坡度大；平距相等则坡度相同。

倾斜平面的等高线是一组间距相等且平行的直线。

6．我国基本比例尺地形图采用什么分幅方法？（）A．正方形 B.矩形C.梯形D.平行四边形9．按1/2基本等高距描绘出的等高线称为（）A．计曲线 B.间曲线C.首曲线D.助曲线14．已知两点间的高差为2米，实地水平距离为50米，则两点间的坡度为________。

1．什么叫地形图的比例尺？什么叫比例尺精度？比例尺精度有何作用?7.在1∶2000地形图上，设等高距为1米，现要设计一条坡度为5%的等坡度路线，则路线上等高线间隔应为( )A.0.1米B.0.1厘米C.1厘米D.5毫米9.下列说法正确的是( )A.等高线平距越大，表示坡度越小B.等高线平距越小，表示坡度越小C.等高距越大，表示坡度越大D.等高距越小，表示坡度越大6.在1∶10000地形图上，得到A、B两点的高差为2m，量得AB图上长度为1.5cm，则直线AB的坡度为___________％。

10.在地形图上，量得A、B点图上距离为0.02m，实地距离为100m，则该地形图的比例尺为___________。

第八章地形图的应用判断题1.在地形图中确定AB两点的实地水平距离，只能用直尺直接从地形图上量取，再根据比例尺换算。

该表述(错误)2.在地形图中确定AB直线的坐标方位角，可以用图解法和解析法。

该表述 (正确)3.汇水面积的边界线是由一系列山脊线连接而成。

（正确）4.在地形图中，可以确定图上任意点的平面直角坐标。

该表述 (正确)5.在地形图中，可以确定图上任意点的高程。

该表述 (正确)6.在地形图中，可以确定图上两点连线的坡度。

该表述 (正确)7.地形图上量算面积的方法有：几何图形法，透明方格纸法，平行线法，土方量计算法等等，该表述（错误）。

8.在地形图中确定AB直线的坐标方位角，图解法比解析法精度高。

该表述 (错误)9.坡度一般用百分数或千分数来表示，其中“－”为上坡，“＋”为下坡。

该表述 (错误)10.用图解法确定地形图上AB直线坐标方位角时，不用求出A、B两点的平面坐标。

该表述 (正确)11.地图的投影轴选择都一样。

（错误）12.地形图的编号一般是以图的中点所处坐标为引数。

（错误）13.高斯投影有误差，但这种误差可略去不计。

（错误）A. 正确B.14.地形图的比例尺大，精度就越好；比例尺小，精度就越差。

（正确）15.用解析法确定地形图上AB直线坐标方位角时，不用求出A、B两点的平面坐标。

该表述 (错误)16.在地形图中，不能确定任意点的平面直角坐标。

该表述 (错误)17.纵断面图是反映指定方向地面平面变化的剖面图。

该表述 (错误)18.纵断面图是反映指定方向地面起伏变化的平面图。

该表述 (否)19.在一般情况下纵断面图的高程比例尺和平距比例尺相同。

该表述 (错误)20.纵断面图的纵轴表示水平距离。

该表述 (错误 )21.纵断面图的横轴表示水平距离。

该表述 (正确)22.纵断面图的纵轴表示高程。

该表述 (正确)23.纵断面图的横轴表示高程。

该表述 (错误)24.三等水准测量不要求三丝能读数。

该表述（错误）25.三等水准测量的观测顺序是“后－后－前－前”。

图8-5 等高线示意图
而且测绘有几种不同比例尺的地形图，
图8-11 视距测量示意图
⎭
⎬⎫
-+==v i D h kn D αα
tan cos 2 ——仪器乘常数，可取k =100
2.大平板仪的构造
大平板仪的构造由照准仪、图板、基座和附件组成。

(1)照准仪：图8-17为西安光学测量仪器厂制造的
竖盘、支柱和直尺所组成，其作用和经纬仪相似。

平板相当于水平度盘，照准目标后用平行尺来画方向线。

竖直度盘分划值为1°，向两个方向依正负每
望远镜水平时读数为0°。

在竖直度盘右侧附有水准管，读数前必须先调整水准管，当气泡居中时才能读取竖直度盘读数，直读到10′估读到1′，读数窗影像如图
′和+6°23′。

图8-23 按制定坡度选线示意图
称之为。

第八章地形图的应用地形图是具有丰富的地形信息的载体，它不仅包含自然地理要素，而且包含社会、政治、经济等人文地理要素。

地形图也是工程建设必不可少的基础性资料。

在每一项新的工程建设之前，都要先进行地形测量工作，以获得规定比例尺的现状地形图。

同时还要收集有关的各种比例尺地形图和资料，使得可能从历史到现状的结合上，从整体到局部的联系上，从自然地理因素到人文地理因素的分析上去进行研究。

在地形图上，可以直接确定点的概略坐标、点与点之间的水平距离和直线间夹角、直线的方位。

既能利用地形图进行实地定向，或确定点的高程和两点间高差，也能从地形图上计算出面积和体积，还可以从图上决定设计对象的施工数据。

无论是国土整治、资源勘查、土地利用及规划，还是工程设计、军事指挥等，都离不开地形图。

8－l 地形图的识读为了正确地应用地形图，首先要能看懂地形图。

地形图是用各种规定的符号和注记表示地物、地貌及其它有关资料。

通过对这些符号的注记的识读，可使地形图成为展现在人们面前的实地立体模型，以判断其相互关系和自然形态。

这就是地形图识图的主要目的。

一、图外注记识读首先要了解这幅图的编号和图名、图的比例尺、图的方向以及采用什么坐标系统和高程系统，这样就可以确定图幅所在的位置、图幅所包括的面积和长宽等等。

对于小于1:l0000的地形图,一般采用国家统一规定的高斯平面直角坐标系(l980年国家坐标系),城市地形图一般采用城市坐标系,工程项目总平面图大多采用施工坐标系。

自l956年起,我国统一规定以黄海平均海水面作为高程起算面,所以绝大多数地形图都属于这个高程系统。

我国自l987年启用“l985国家高程基准”,全国均以新的水准原点高程为准。

但也有若干老的地形图和有关资料,使用的是其他高程系或假定高程系,如长江中下游一带,常使用吴淞高程系,为避免工程上应用的混淆,在使用地形图时应严加区别。

通常,地形图所使用的坐标系统和高程系统均用文字注明于地形图的左下角。

第八章地形图的应用大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。

特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。

第一节地形图的识读为了正确地应用地形图，首先要能看懂地形图。

地形图是用各种规定的符号和注记表示地物、地貌及其它有关资料。

通过对这些符号和注记的识读，可使地形图成为展现在人们面前的实地立体模型，以判断其相互关系和自然形态这就是地形图识读的主要目的。

一、图外注记识读首先了解测图的年月和测绘单位，以判定地形图的新旧；然后了解图的比例尺、坐标系统、高程系统和基本等高距以及图幅范围和接图表。

二、地物识读三、地貌识读在识读地形图时，还应注意地面上的地物和地貌不是—成不变的。

由于城乡建设事业的迅速发展，地面上的地物、地貌也随之发生变化，因此，在应用地形图进行规划以及解决工程设计和施工中的各种问题时，除了细致地识读地形图外，还需进行实地勘察，以便对建设用地作全面正确地了解。

第二节地形图应用的基本内容一、求图上某点的坐标和高程1．确定点的坐标欲确定图上多点的坐标，首先根据固廓坐标注记和点多的图上位置，绘出坐标方格，再按比例尺量取长度。

但是，由于图纸会产生伸缩，使方格边长往往不等于理论长度。

为了使求得的坐标值精确，可采用乘伸缩系数进行计算。

2．确定点的高程在地形图上的任一点，可以根据等高线及高程标记确定其高程。

如果所求点不在等高线上，则作—条大致垂直于相邻等高线的线段，量取其线段的长度，按比例内插求得。

在图上求某点的高程时，通常可以根据相邻两等高线的高程目估确定。

因此，其高程精度低于等高线本身的精度。

规范中规定，在平坦地区，等高线的高程中误差不应超过l／3等高距，丘陵地区，不应超过1／2等高距；山区，不应超过一个等高距。

由此可见，如果等高距为1m，则平坦地区等高线本身的高程误差允许到0.3m、丘陵地区为0.5m，山区可达1m。
