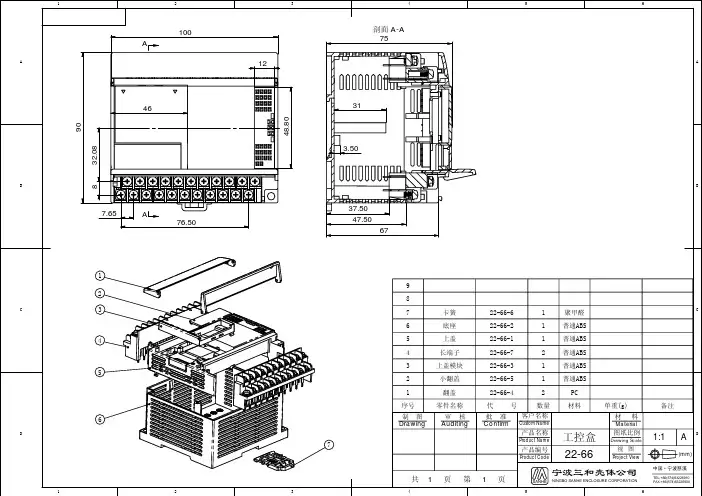

工控盒尺寸参数

机柜标准技术参数机柜标准技术参数是指机房或数据中心中用于存放服务器、网络设备和其他相关设备的标准设备。

它不仅可以有效地组织和保护设备，还可以提供必要的冷却和电力支持。

在这篇文章中，我们将重点介绍机柜标准技术参数的相关内容，包括尺寸、载重、散热、电力支持以及安全性等方面的内容。

1. 尺寸机柜的标准尺寸通常采用国际标准，常见的尺寸包括42U、45U和47U。

42U的机柜高度约为2000mm，宽度为600mm，深度为1000mm。

这种尺寸一般适用于大多数的数据中心和机房场景。

在机柜的设计尺寸方面，需要考虑到设备的尺寸和标准化，以便更好地进行设备的组织和布局。

2. 载重机柜的承重能力是其设计的重要参数之一。

一般来说，标准的42U机柜承重能力应该在800kg至1000kg之间。

这样才能确保机柜能够安全地承载各种网络设备和服务器等重型设备，并且保证设备不会因机柜本身的问题而受到损坏。

3. 散热机柜的散热是为了保证机柜内的设备能够获得良好的工作环境。

良好的散热设计可以保证设备的稳定性和延长设备的寿命。

通常，机柜会设计有通风孔和风扇，以保证机柜内空气的流通，从而降低设备工作时产生的热量，确保设备的正常运行。

4. 电力支持机柜需要提供稳定可靠的电力支持，以满足设备的电能需求。

一般情况下，机柜会配备PDU（电源分配单元），以便对设备进行电源管理和监控。

机柜还会有地线和避雷设计，以确保设备在电力方面的安全和稳定。

5. 安全性机柜在设计时需要考虑到安全性，包括防火、防尘、防潮等方面。

在一些特殊的场景下，还需要考虑到防雷和防电磁干扰等问题。

机柜的安全性设计需要满足相关标准，以确保设备在各种环境和条件下都能得到良好的保护。

机柜标准技术参数涉及到多个方面，包括尺寸、载重、散热、电力支持和安全性等。

在机柜的设计和选择时，需要综合考虑这些参数，以确保机柜能够满足设备的需求，并且能够在复杂的环境中提供良好的保护和支持。

ggd柜标准尺寸ggd柜是一种低压成套开关设备，广泛应用于电力系统中，具有结构合理、外观美观、安全可靠等特点。

在实际应用中，ggd柜的尺寸是一个非常重要的参数，合理的尺寸设计可以更好地满足用户的需求，提高设备的使用效率。

本文将围绕ggd柜的标准尺寸展开讨论，以期为相关从业人员提供一些参考和帮助。

首先，ggd柜的外形尺寸通常包括宽度、深度和高度。

在设计ggd柜的外形尺寸时，需要考虑到设备内部元器件的布局和排列，以及操作和维护人员的工作空间，从而确定合理的外形尺寸。

一般来说，ggd柜的宽度范围在800mm至2400mm之间，深度范围在600mm至1000mm之间，高度范围在1800mm至2200mm之间。

当然，具体的尺寸还需根据实际情况进行调整，以满足用户的特定需求。

其次，ggd柜的内部尺寸也是设计中需要重点考虑的部分。

内部尺寸的合理设计直接影响到设备内部元器件的布局和安装，进而影响到设备的性能和可靠性。

一般来说，ggd柜的内部尺寸应能容纳设备所需的主要元器件，如断路器、接触器、仪表等，同时留有一定的操作和维护空间。

内部尺寸的设计还需考虑到散热和通风的要求，以确保设备在长时间运行中能保持良好的工作状态。

此外，ggd柜的尺寸设计还需考虑到设备的运输和安装。

合理的尺寸设计能够降低设备在运输和安装过程中的难度和风险，提高工作效率。

因此，在设计ggd柜的尺寸时，需要充分考虑到设备在运输和安装过程中的各种限制和要求，确保设备能够顺利到达现场，并能够快速、安全地安装和投入使用。

总的来说，ggd柜的标准尺寸设计是一个综合考虑各种因素的复杂工程，需要设计人员充分理解用户需求，结合相关标准和规范，进行合理的设计和调整。

只有在尺寸设计合理的情况下，ggd柜才能更好地满足用户的需求，提高设备的可靠性和使用效率。

综上所述，ggd柜的标准尺寸设计是一个非常重要的环节，直接关系到设备的使用效果和性能。

设计人员在进行尺寸设计时，需要充分考虑设备的外形尺寸、内部尺寸以及运输和安装的要求，确保设备能够满足用户的需求，提高设备的可靠性和使用效率。

4
机箱设计的其本步骤 4.1.1 详细研究产品的技术指标； 产品的技术指标是设计、制造与使用的唯一依据，亦是检验产品质 量的客观标准，为了正确的进行机箱结构设计，应深入实际，详细 研究产品的各项技术指标，了解国内外同类产品或相近类型产品的 结构与使用情况，然后再确定结构的形式。 4.1.2 确定机箱的类型和外形尺寸： 机箱类型是在总体布局过程中，根据不同的产品应用需求，制定各 种不同方案，经过讨论分析和比较而确定是挂墙式、桌面式、还是 上架式的。 4.1.2.2 机箱尺寸是按机箱内元器件的大小确定初步尺寸，然后根据这个尺 寸选用标准尺寸；也可先选定标准的外形尺寸，再进行箱内的元器 件布局分配。 4.1.3 面板设计、机箱内元器件的排列布局； 面板的尺寸是在机箱类型、尺寸确定后定下的，而面板上各种操纵 和显示装置的选择和布局，应该根据电原理图的要求、人机工程、 造型、通风等因素综合考虑。 4.1.3.2 机箱内部元器件的排列是根据电原理图，主要元、器件的外形尺寸 及相互关系，并考虑通风、减振、屏蔽及走线的方便美观程度等来 确定的。 4.1.4 确定机箱零、部件结构形式，绘制零件图纸 图纸是工业的语言，再好的设计，也需用它表达出来，一套清晰完 整的图纸是一个好的产品的前提和保证。我公司机械图采用《中国
文件名称： XXXX 科技股份有限公司 编号： WC-R&D-
机 箱 结 构 设 计 规 范
版本： A0 页次： 8 / 23
5.2.1.7
面板的类型与机柜立柱的配合示意，见图 1-5：
图 1-5
★持续改进的质量、快速灵活的反应、准确及时的交货、有利竞争的成本、文明和谐的环境★
文件名称： XXXX 科技股份有限公司 编号： WC-R&D-
注：表中：U=44.45mm；H=nXU-0.8mm；当结构设计需要增加不足 1U 的面板高度时，允 许在 H 值上增加 1/2U，但 h1、h2、h3 不变。 5.2.1.6 面板安装槽口或安装孔的尺寸见图 1-4：

标准机柜安装控尺寸参数
1. 机柜尺寸：
- 高度：标准机柜高度为42U，每个U的高度为44.45mm。

- 宽度：标准机柜宽度为600mm或800mm。

- 深度：标准机柜深度为1000mm或1200mm。

2. 机柜前后门尺寸：
- 前门宽度：标准机柜前门的宽度与机柜宽度一致。

- 后门宽度：标准机柜后门的宽度与机柜宽度一致。

- 前后门高度：标准机柜前后门的高度与机柜高度一致。

3. 机柜内部空间尺寸：
- 机柜内部宽度：标准机柜内部宽度为机柜宽度减去两侧壁厚的距离。

- 机柜内部深度：标准机柜内部深度为机柜深度减去后门壁厚的距离。

- 机柜内部高度：标准机柜内部高度为机柜高度减去底部底板和顶部天棚的厚度。

4. 机柜侧板尺寸：
- 侧板宽度：标准机柜侧板的宽度与机柜宽度一致。

- 侧板高度：标准机柜侧板的高度与机柜高度一致。

- 侧板厚度：标准机柜侧板的厚度一般为1.5mm。

5. 其他参数：
- 前后立柱厚度：标准机柜前后立柱的厚度一般为2mm至3mm。

- 顶部天棚厚度：标准机柜顶部天棚的厚度一般为1.5mm至2mm。

- 底部底板厚度：标准机柜底部底板的厚度一般为1.5mm至2mm。

- 扉门玻璃厚度：标准机柜扉门玻璃的厚度一般为5mm至6mm。

- 扉门铝框宽度：标准机柜扉门铝框的宽度一般为20mm至25mm。

请注意，以上尺寸参数仅供参考，实际机柜的尺寸和参数可能会因不同品牌和型号而有所差异。

在选择和安装机柜时，应根据具体需求和实际情况进行确认。
