同步皮带轮各种规格主要部位理论尺寸表

同步带轮同步带是以钢丝绳或玻璃纤维为强力层，外覆以聚氨酯或氯丁橡胶的环形带，带的内周制成齿状，使其与齿形带轮啮合。

同步带传动时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度-20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。

同步带传动具有以下特点：（1）传动准确，工作时无滑动，具有恒定的传动比；（2）传动平稳，具有缓冲、减振能力，噪声低；（3）传动效率高，可达0.98，节能效果明显；（4）维护保养方便，不需润滑，维护费用低；（5）速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；（6）可用于长距离传动，中心距可达10m以上。

工业同步带的型号：“T”型齿工业用同步带型号 节距(mm) 齿高(mm) 带厚(mm) 角度 β°MXL 2.032 0.51 1.14 40XL 5.080 1.27 2.30 50L 9.525 1.91 3.60 40H 12.70 2.29 4.30 40XH 22.225 6.35 11.20 40XXH 31.750 9.53 15.70 40T2.5 2.5 0.7 1.30 40T5 5 1.20 2.20 40T10 10 2.50 4.50 40T20 20 5.00 8.00 40AT5 5 1.20 2.70 50AT10 10 2.50 5.00 50AT20 20 5.00 8.00 50圆弧齿工业用同步带齿型 代号 型号 节距(mm) 齿高(mm) 带厚(mm) HTD 2M 2 0.75 1.363M 3 1.17 2.45M 5 2.06 3.88M 8 3.36 6.0014M 14 6.02 10.0020M 20 8.4 13.20 STPD/STS S2M 2 0.76 1.36S3M 3 1.14 1.9S4.5M 4.5 1.71 2.81S5M 5 1.91 3.4S8M 8 3.05 5.3S14M 14 5.3 10.2 RPP/HPPD 2M 2 0.76 1.363M 3 1.15 1.95M 5 1.95 3.58M 8 3.2 5.514M 14 6.00 10项目 梯形齿 圆弧齿XL L H XH XXH 3M 5M 8M 14M 20M 拉伸强度80 120 270 380450 90 160300400 520 N/mm≥参考力 N 60 90 220 300360 70 130240320 410 伸长率 % ≤ 4.0硬 度 75±5包布粘合强5 6.5 8 10 12 -6 10 12 15 度 N/mm≥芯绳粘合强200 380 600 8001500- 4007001200 1600度 N/mm≥齿体剪切强50 60 70 75 90 - 50 60 80 100 度 N/mm≥齿轮直边齿形尺寸和公差 单位(mm) 节线代号 bw hg Ψ+1.5° rb rt 2δ MXL 0.84±0.05 0.69 20 0.350.130.508XXL 1.14±0.05 0.84 25 0.350.300.508XL 1.32±0.05 1.65 25 0.410.640.508L 3.05±0.10 2.67 20 1.19 1.170.762H 4.19±0.13 3.05 20 1.60 1.6 1.372XH 7.90±0.15 7.14 20 1.98 2.39 2.794XXH 12.17±0.18 10.31 20 3.96 3.18 3.048MXL--最轻型； XXL--超轻型； XL--特轻型； L--轻型； H--重型； XH--特重型； XXH--超重型。

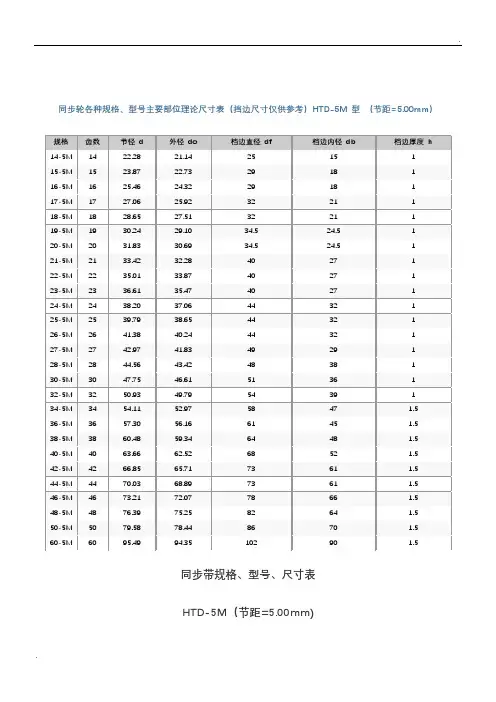

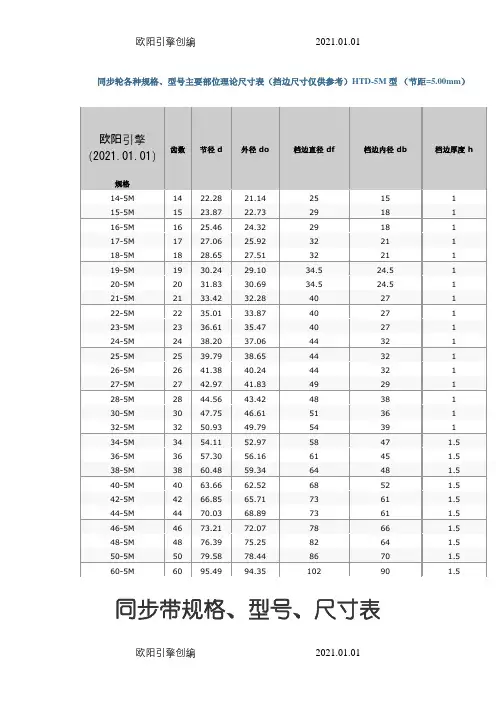

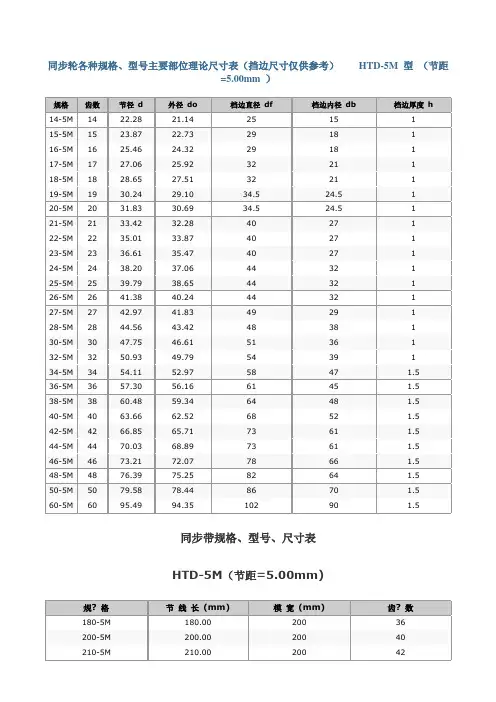

同步轮各种规格、型号主要部位理论尺寸表（挡边尺寸仅供参考）HTD-5M 型（节距=5.00mm）同步带规格、型号、尺寸表HTD-5M（节距=5.00mm)橡胶多楔带橡胶多楔带兼有v带和平带二者的优点，既有平带的柔软、强韧的特点，又有v带紧凑、高效等优点。

它的主要特点如下：1．传动功率大，空间相同时比普通V带的传动功卒的高30％。

2．传动系统结构紧凑，在相同的传动功率情况下，传递装置所占空间比普通V带小25％。

3．带体薄，富有柔软性，适应带轮直径小的传动，也适应高速传动，带速可达40m／s；振动小，发热少，运转平稳。

4．耐热、耐油、耐磨，使用伸长小，寿命长。

本公司生产的橡胶多楔带系列产品，引进国外先进技术和生产设备，产品的主要原材料（如骨架材料、橡胶等）均从国外领先的专业生产公司定点采购进口。

产品已通过国家级技术鉴定，获国家级重点新产品称号，产品品质达到国外同类产品的先进水平。

型号楔距Pb 带高h 楔角a°查看PH 1.6 3 40 详细规格PJ 2.34 4 40 详细规格PK 3.56 6 40 详细规格PL 4.7 10 40 详细规格PM 9.4 17 40 详细规格多楔带规格、型号、尺寸表PK型型号有效长度(mm) 型号有效长度(mm) 型号Type有效长度(mm)PK599 599.00 PK1076 1076.00 PK2011 2011.00 PK601 601.00 PK1081 1081.00 PK2039 2039.00 PK611 611.00 PK1086 1086.00 PK2061 2061.00 PK615 615.00 PK1098 1098.00 PK2091 2091.00 PK621 621.00 PK1107 1107.00 PK2111 2111.00 PK625 625.00 PK1111 1111.00 PK2136 2136.00 PK633 633.00 PK1121 1121.00 PK2190 2190.00 PK636 636.00 PK1150 1150.00 PK2310 2310.00 PK641 641.00 PK1165 1165.00 PK2318 2318.00 PK655 655.00 PK1172 1172.00 PK2371 2371.00 PK667 667.00 PK1191 1191.00 PK2400 2400.00 PK669 669.00 PK1211 1211.00 PK2466 2466.00多楔带规格、型号、尺寸表PL型。

同步轮各种规格、型号主要部位理论尺寸表（挡边尺寸仅供参考）HTD-5M 型（节距=5.00mm）同步带规格、型号、尺寸表HTD-5M（节距=5.00mm)1730-5M 1730.00 450 3461790-5M 1790.00 450 3581800-5M 1800.00 200 3601870-5M 1870.00 250 3741945-5M 1945.00 450 3892000-5M 2000.00 450 4002050-5M 2050.00 450 4102100-5M 2100.00 450 4202160-5M 2160.00 450 4322250-5M 2250.00 450 4502350-5M 2350.00 450 4702370-5M 2370.00 440 4742460-5M 2460.00 450 4922525-5M 2525.00 450 5053060-5M 3060.00 450 6123255-5M 3255.00 240 6513430-5M 3430.00 450 6863660-5M 3660.00 450 7323750-5M 3750.00 240 7503770-5M 3770.00 440 7544260-5M 4260.00 450 8525300-5M 5300.00 450 10607000-5M 7000.00 150 1400橡胶多楔带橡胶多楔带兼有v带和平带二者的优点，既有平带的柔软、强韧的特点，又有v带紧凑、高效等优点。

它的主要特点如下：1．传动功率大，空间相同时比普通V带的传动功卒的高30％。

2．传动系统结构紧凑，在相同的传动功率情况下，传递装置所占空间比普通V带小25％。

3．带体薄，富有柔软性，适应带轮直径小的传动，也适应高速传动，带速可达40m／s；振动小，发热少，运转平稳。

4．耐热、耐油、耐磨，使用伸长小，寿命长。

同步轮各种规格、型号主要部位理论尺寸表（挡边尺寸仅供参考）HTD-5M 型（节距
=5.00mm ）
同步带规格、型号、尺寸表
HTD-5M（节距=5.00mm)
橡胶多楔带
?? 橡胶多楔带兼有v带和平带二者的优点，既有平带的柔软、强韧的特点，又有v带紧凑、高效等优点。

它的主要特点如下：1．传动功率大，空间相同时比普通V带的传动功卒的高30％。

2．传动系统结构紧凑，在相同的传动功率情况下，传递装置所占空间比普通V 带小25％。

3．带体薄，富有柔软性，适应带轮直径小的传动，也适应高速传动，带速可达40m／s；振动小，发热少，运转平稳。

4．耐热、耐油、耐磨，使用伸长小，寿命长。

??? 本公司生产的橡胶多楔带系列产品，引进国外先进技术和生产设备，产品的主要原材料（如骨架材料、橡胶等）均从国外领先的专业生产公司定点采购进口。

产品已通过国家级技术鉴定，获国家级重点新产品称号，产品品质达到国外同类产品的先进水平。

多楔带规格、型号、尺寸表
PK型
多楔带规格、型号、尺寸表
PL型?。

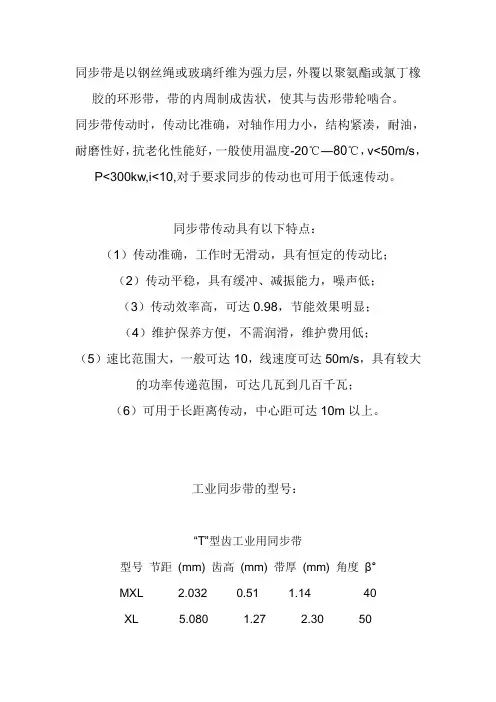

同步带是以钢丝绳或玻璃纤维为强力层，外覆以聚氨酯或氯丁橡胶的环形带，带的内周制成齿状，使其与齿形带轮啮合。

同步带传动时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度-20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。

同步带传动具有以下特点：（1）传动准确，工作时无滑动，具有恒定的传动比；（2）传动平稳，具有缓冲、减振能力，噪声低；（3）传动效率高，可达0.98，节能效果明显；（4）维护保养方便，不需润滑，维护费用低；（5）速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；（6）可用于长距离传动，中心距可达10m以上。

工业同步带的型号：“T”型齿工业用同步带型号节距(mm) 齿高(mm) 带厚(mm) 角度β°MXL 2.032 0.51 1.14 40XL 5.080 1.27 2.30 50L 9.525 1.91 3.60 40H 12.70 2.29 4.30 40XH 22.225 6.35 11.20 40 XXH 31.750 9.53 15.70 40 T2.5 2.5 0.7 1.30 40 T5 5 1.20 2.20 40 T10 10 2.50 4.50 40 T20 20 5.00 8.00 40AT5 5 1.20 2.70 50 AT10 10 2.50 5.00 50 AT20 20 5.00 8.00 50圆弧齿工业用同步带齿型代号型号节距(mm) 齿高(mm) 带厚(mm)HTD 2M 2 0.75 1.363M 3 1.17 2.45M 5 2.06 3.88M 8 3.36 6.0014M 14 6.02 10.0020M 20 8.4 13.20STPD/STSS2M 2 0.76 1.36S3M 3 1.14 1.9S4.5M 4.5 1.71 2.81S5M 5 1.91 3.4S8M 8 3.05 5.3S14M 14 5.3 10.2RPP/HPPD2M 2 0.76 1.363M 3 1.15 1.95M 5 1.95 3.58M 8 3.2 5.514M 14 6.00 10项目梯形齿圆弧齿XL L H XH XXH 3M 5M 8M 14M 20M 拉伸强度N/mm≥80 120 270 380 450 90 160 300 400 520参考力伸长率参考力N60 90 220 300 360 70 130 240 320 410 伸长率%≤4.0硬度75±5包布粘合强度 5 6.5 8 10 12 - 6 10 12 15N/mm≥芯绳粘合强度200 380 600 800 1500 - 400 700 1200 1600N/mm≥齿体剪切强度50 60 70 75 90 - 50 60 80 100N/mm≥齿轮直边齿形尺寸和公差(mm)节线代号bw hg Ψ+1.5°rb rt 2δ查看MXL 0.84±0.050.69 20 0.35 0.13 0.508 详细规格XXL 1.14±0.050.84 25 0.35 0.30 0.508 详细规格XL 1.32±0.05 1.65 25 0.41 0.64 0.508 详细规格L 3.05±0.10 2.67 20 1.19 1.17 0.762 详细规格H 4.19±0.13 3.05 20 1.60 1.6 1.372 详细规格XH 7.90±0.157.14 20 1.98 2.39 2.794 详细规格XXH 12.17±0.1810.31 20 3.96 3.18 3.048 详细规格MXL--最轻型；XXL--超轻型；XL--特轻型；L--轻型；H--重型；XH--特重型；XXH--超重型。
