《住宅建筑电⽓设计规范》（总结版）《住宅建筑电⽓设计规范》总结版术语住宅建筑常⽤的术语有:住宅、酒店式公寓、别墅、⽼年⼈住宅、商住楼、低层住宅、多层住宅、中⾼层住宅、⾼层住宅、单元式住宅、塔式住宅、通廊式住宅、联排式住宅、跃层式住宅等。
⼀、供配电系统1.应急电源与正常电源之间必须采取防⽌并列运⾏的措施。
2.住宅建筑中主要⽤电负荷的分级表（未列出为级宜为三级）3.照明、航空障碍照明、⽣活⽔泵宜设⾃备电源供电。
4.每套住宅⽤电负荷和电能表的选择注：A．S≧150m2超出的建筑⾯积可按 40W/m2～50W/m2计算⽤电负荷B．每套住宅⽤电负荷不超过 12kW⽤单相进户供电，超过⽤则三相进户5.电能表的安装位置：安装在户外A.低层：1～3；多层：4～6 ;按住宅单元集中安装B.中⾼层:7～9；⾼层：10层及以上 ; 宜按楼层集中安装;C.电能表箱安装在公共场所时，暗装箱底距地宜为1.5m,明装箱底距地宜为1.8m; 安装在电⽓竖井内的电能表箱宜明装，箱的上沿距地不宜⾼于 2.0m。
6.⽅案设计阶段可采⽤单位指标法和单位⾯积负荷密度法;初步设计及施⼯图设计阶段，宜采⽤单位指标法与需要系数法相结合的算法。
注：当单相负荷的总计算容量⼩于计算范围内三相对称负荷总计算容量的15% 时，应全部按三相对称负荷计算;当⼤于等于 15%时，应将单相负荷换算为等效三相负荷，再与三相负荷相加。
⼆、配变电所1.单栋住宅建筑⽤电设备总容量为 250kW 以下时，宜多栋住宅建筑集中设置配变电所;单栋住宅建筑⽤电设备总容量在250kW 及以上时，宜每栋住宅建筑设置配变电所。
2.当配变电所设在住宅建筑内时，配变电所不应设在住户的正上⽅、正下⽅、贴邻和住宅建筑疏散出⼝的两侧，不宜设在住宅建筑地下的最底层。
3.住宅建筑应选⽤节能型变压器。
变压器的结线宜采⽤ D，yn11 ，变压器的负载率不宜⼤于 85%4.当变压器低压侧电压为 O.4kV 时，配变电所中单台变压器容量不宜⼤于 1250kVA ，预装式变电站中单台变压器容量不宜⼤于 800kVA。
民用建筑电气设计规范 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】民用建筑电气设计规范25 住宅（小区）电气设计一般规定本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。
康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。
住宅电气设计应与国家同期经济发展水平相适应。
住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。
负荷等级住宅楼的负荷等级应遵守本规范第3 章表3.2.2 常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。
建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。
10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。
供配电系统供配电系统设计应符合下列要求：1 住宅小区的10kV供电系统宜采用环网方式。
2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。
3 住宅小区供电系统宜留有发展的备用回路。
4 住宅小区内重要的集中负荷宜由变电所设专线供电。
5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。
6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。
剩余电流动作值的选择应符合下列要求：1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。
2）当住宅的电源总进线断路器整定值为250～400A 时，断路器的剩余电流动作值宜为500mA。
3）当住宅的电源总进线断路器整定值大于400A 时，宜在总配电柜的出线回路上分别装设若干组具有剩余电流动作保护功能的断路器，其剩余电流动作值按本款1）、2）项设定。
民用建筑电气设计规范 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】民用建筑电气设计规范25 住宅（小区）电气设计一般规定本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。
康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。
住宅电气设计应与国家同期经济发展水平相适应。
住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。
负荷等级住宅楼的负荷等级应遵守本规范第3 章表3.2.2 常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。
建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。
10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。
供配电系统供配电系统设计应符合下列要求：1 住宅小区的10kV供电系统宜采用环网方式。
2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。
3 住宅小区供电系统宜留有发展的备用回路。
4 住宅小区内重要的集中负荷宜由变电所设专线供电。
5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。
6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。
剩余电流动作值的选择应符合下列要求：1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。
2）当住宅的电源总进线断路器整定值为250～400A 时，断路器的剩余电流动作值宜为500mA。
3）当住宅的电源总进线断路器整定值大于400A 时，宜在总配电柜的出线回路上分别装设若干组具有剩余电流动作保护功能的断路器，其剩余电流动作值按本款1）、2）项设定。

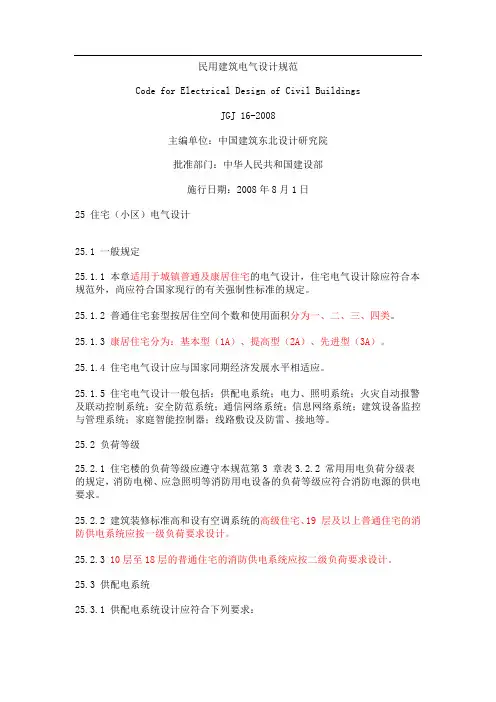

民用建筑电气设计规范Code for Electrical Design of Civil BuildingsJGJ 16-2008主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：2008年8月1日25 住宅（小区）电气设计25.1 一般规定25.1.1 本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
25.1.2 普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。
25.1.3康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。
25.1.4 住宅电气设计应与国家同期经济发展水平相适应。
25.1.5 住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。
25.2 负荷等级25.2.1 住宅楼的负荷等级应遵守本规范第3 章表3.2.2 常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。
25.2.2 建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。
25.2.3 10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。
25.3 供配电系统25.3.1 供配电系统设计应符合下列要求：1 住宅小区的10kV供电系统宜采用环网方式。
2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。
3 住宅小区供电系统宜留有发展的备用回路。
4 住宅小区内重要的集中负荷宜由变电所设专线供电。
5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。
6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。
剩余电流动作值的选择应符合下列要求：1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。
