电压与电阻复习练习题

物理电压电阻练习题20篇及解析一、电压电阻选择题1．如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（）A. 甲图中，加热时磁铁吸引铁钉的数量将增多B. 乙图中，对沸腾的水继续加热，温度计的示数将不断增大C. 丙图中，对电阻丝加热，灯泡将变暗D. 丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些【答案】C【解析】【解答】解：A、甲图中，加热时磁铁的磁性减弱，其所能吸引的铁钉变少，故错误；B、乙图中，对沸腾的水继续加热，温度计的示数将不变，故错误；C、丙图中，对电阻丝加热，其阻值变大，故通过其的电流变小，灯泡变暗，故正确；D、丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，由于水的比热容大，故水温度升高的慢，故错误．故选C．【分析】（1）物体的磁性强弱与物体的温度有关，即温度越高，磁性越弱；（2）水沸腾的特点是：水沸腾后吸热但温度不升高；（3）导体的电阻受温度的影响，一般情况下，导体的温度越高，其电阻越大；（4）由于水的比热容最大，故相同质量的水和花生油在吸收相同的热量的情况下，水的温度变化慢，花生油的温度变化快．2．在如图所示的四位科学家中，以其名字命名电阻单位的是（）A. 焦耳B. 欧姆C. 瓦特D. 牛顿【答案】 B【解析】【解答】焦耳是能量的单位；欧姆是电阻的单位；瓦特是功率的单位；牛顿是力的单位；B符合题意.故答案为：B.【分析】电阻的单位是欧姆.3．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.4．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．5．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．6．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．7．如图所示，是标有“6V 3.6W”字样的小灯泡，通过的电流随两端电压变化的关系图线．现将两只此规格的灯泡串联到6V电源的两端，则有关说法正确的是（）A. 每只灯泡的实际电功率为0.9WB. 每只灯泡的实际电阻值为10ΩC. 串联电路的实际电阻值为16ΩD. 串联电路的实际电功率是3W【答案】D【解析】【解答】把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡分得的电压都为3V，由图象可知，此时电路电流为0.5A，每只灯泡的实际功率：P=U L I=3V×0.5A=1.5W，A不符合题意；串联电路的实际电功率：P总=U总I=6V×0.5A=3W，D符合题意；由I= 可得，每只灯泡的实际电阻值：R L= = =6Ω，B不符合题意；串联电路的实际电阻值：R总= = =12Ω，C不符合题意.故答案为：D．【分析】串联电路中电压的特点：总电压等于各分电压之和，根据坐标图利用欧姆定律和电功率计算公式求电阻和电功率.8．在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L 突然变亮，两表示数都变大，则该电路出现的故障可能是（）A. 灯L短路B. 灯L断路C. 电阻R断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R短路。

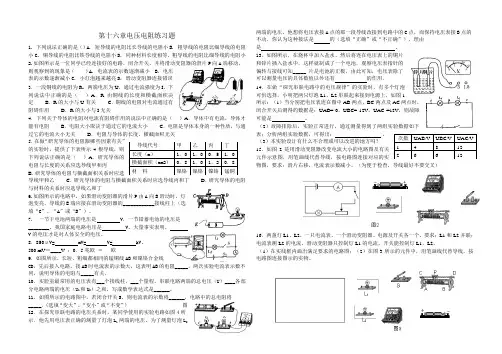

第十六章电压电阻练习题1. 下列说法正确的是（）A. 短导线的电阻比长导线的电阻小B. 粗导线的电阻比细导线的电阻小C. 铜导线的电阻比铁导线的电阻小D. 同种材料长度相等，粗导线的电阻比细导线的电阻小2.如图所示是一位同学已经连接好的电路。

闭合开关，并将滑动变阻器的滑片P向A端移动，则观察到的现象是（）A. 电流表的示数逐渐减小 B. 电压表的示数逐渐减小C. 小灯泡越来越亮D. 滑动变阻器连接错误3．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是（）A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关4．下列关于导体的电阻对电流有阻碍作用的说法中正确的是（）A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关5．在做“研究导体的电阻跟哪些因素有关”的实验时，提供了下表所示4根导线，则下列说法正确的是（）A．研究导体的电阻与长度的关系应选导线甲和丙B．研究导体的电阻与横截面积关系时应选导线甲和乙C．研究导体的电阻与横截面积关系时应选导线丙和丁D．研究导体的电阻与材料的关系时应选导线乙和丁6.如图所示的电路中，如果滑动变阻器的滑片P由A向B滑动时，灯泡变亮，导线的E端应接在滑动变阻器的____________接线柱上（选填“C”、“A”或“B”）。

7. 一节干电池两端的电压是 V，一节铅蓄电池的电压是________。

我国家庭电路电压是 V。

大量事实表明，V的电压才是对人体安全的电压。

8．850μV= mV= V= kV。

500 mV＝____V ；0．5兆欧＝欧9．如图所示，长短、粗细都相同的锰铜线AB和镍铬合金线CD，先后接入电路，接AB时电流表的示数大，这表明AB的电阻_____，两次实验电流表示数不同，说明导体的电阻与_____有关．10．实验室最常用的电压表有___个接线柱，___个量程。

5、 小明按图甲所示的电路进行实验，当闭合开关用电器正常工作吋，电压表也和的指针位置完全一样，如图乙所示，则4两端的电压为 ________ V,【.2两端的电压为 ________ V. 6、 _____________________________________________ 将一根粗细均匀的导线均匀拉长，它的电阻变 ,这是因为其 变大， ________________________________________ 变小了。

电池。

观察电压表指针的偏转与接线可知： _____ 片是它的正极。

如图所示，J 和L2是两只相同的小灯泡，a 、b 是电流表或电压表.闭合开关S 后，若两灯都能发光，则（ ）b 均为电流表B. b 均为电压表 8、 A. C. D.9、在同一个电源两端接有两个不同规格的灯泡，用电压表分别测得两个灯泡两端的电压相等， 接方式（ ） A. 一定并联 B. 一定串联 C. 串联、并联都有可能 断 则这两灯泡的连D. 无法判 10、 在同一个电源两端接有两个不同规格的灯泡，用电流表分别测得通过两个灯泡的电流相等, 接方式（ ）A. 一定并联B. 一定串联C.串联、并联都有可能D.11、 在如图所示的电路屮，当开关S 闭合后，电压表示数为6V ； 当开关S 断开时，电压表示数为4V,则此时灯L 和1“两端 的电压分别为（）A. 4V 2V B. 4V 6V C. 2V 4V 12、 一段1m 长的电阻丝，下列做法能使它的电阻增大的是（ A.对折 13、 如图所示， A.甲和丙 C.甲和丁B.长度拉伸为原来的2倍C.剪掉一半向同一方向移动滑片，电阻的变化效果相同的是（ B.乙和丁D.甲和乙14、如图所示的电路中，开关S 闭合后，滑动变阻器的滑片P 从b 端漫漫向a 端滑动，灯泡的亮度变化情况是（）。

电压和电阻1•一般照明电路的电压为 _____ V ,只有 __________ V 的电压对人体是安全的。

一、选择题1．关于金属导体的电阻，下列说法正确的是（）A．当导体两端的电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长时，它的电阻会逐渐减小C．不管什么条件下，铝和铅的电阻都不会变成零D．在长度、横截面积和温度都相同时，铁导线比铜导线的电阻大D解析：DA．导体的电阻跟导体两端的电压和通过导体的电流没有任何关系，故A错误；B．导体的电阻与导体的长度成正比，材料、横截面积和温度相同时，长度越长，电阻越大，故B错误；C．铝在-271.76°C以下，铅在-265.95°C以下时，电阻就变成了零，故C错误；D．导体的电阻与材料、长度、横截面积和温度有关，在其他条件相同时，铁导线比铜导线的电阻大，故D正确。

故选D。

2．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路D解析：D由电路图可知，两灯泡串联，电压表与灯L2并联；闭合开关S后，灯L1、L2均不亮，说明电路存在断路，电压表有示数，说明电压表与电源两极相连，电压表并联电路之外不存在断路，故电路故障是L2断路。

故ABC不符合题意，D符合题意。

故选D。

3．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：5A解析：A由电路图可知，电路为R1与R2串联电路，电压表V1测R2两端电压，电压表V2测电源电压，则可知电压表V1为小量程，读数为1.5V，电压表V2为大量程，读数为7.5V，则可得R1两端电压为U1=U-U2=7.5V-1.5V=6V由串联电压之比等于电阻之比可得R1:R2=U1:U2=6V:1.5V=4:1故选A。

4．下列数据中最符合实际情况的是（）A．家用电风扇的额定功率约为80WB．正常工作的家用电冰箱的电流约为5AC．对人体的安全电压是220VD．人体的电阻约为10ΩA解析：AA．家用电风扇的额定功率约为80W，故A符合实际，符合题意；B．正常工作的家用电冰箱的电流约为1A，故B不符合实际，不符合题意；C．对人体的安全电压是不高于36V，故C不符合实际，不符合题意；D．人体的电阻约为2kΩ，故D不符合实际，不符合题意。
