吹灰器NJL型炉膛蒸汽吹灰器

吹灰操作说明
1、将AC220V电源接入端子排1和3#端子，1#端子接L、3#端子接N，在QF开关的上侧测量电压是否正常（AC220V）。

2、正常后将控制面板上的启动钮子开关向右旋转45度，给装置上电、装置上电后进入运行画面，第一次运行时要对系统进行调试、点击吹灰软按钮对应吹灰点动作。

3、调试前点击“”按钮进入参数设定画面，将“间隔时间”设定参数视实际工况而定；将“次数设定”旋转喷嘴设定为“8”，定向喷嘴设定为“1”,根据实际工况而定，建议设定为1；释放时间“”参数设定为3-6不宜超过9；自动启动吹灰时间间隔设定为小时，在达到设定的吹灰间隔时间后、系统将自动启动吹灰程序，完成设定后即可点击“”页面软按钮进入运行画面
4、进入“设定”画面时，如果弹出的输入对话框，在对话框中输入密码“5555”即可进入参数设定界面。

5、单点吹灰时需要手动点击对应的吹灰软按钮“”才能实现吹灰，每点击一次吹灰一次。

6、一键式启动吹灰，装置上电后点击“”按钮，即进入整个系统吹灰模式，吹灰装置将自动完成全部n个点的吹灰工作。

7、吹灰完成后自动停止，如需要再次重复吹灰工作，可以重复第5项和第6项工作即可。

8、自动定时启动吹灰系统，点击“”和“”按
钮，系统将进入自动吹灰状态，在达到设定的吹灰间隔时间后自动启动吹灰系统。

在自动吹灰状态下将“手自动”切换到手动或点击停止按钮系统均停止吹灰。

故障排除
注：密封体和弹簧是易损件原则上每年更换一次
河北传高环保科技有限公司。

锅炉折焰⾓吹灰器改造技术⽅案锅炉折焰⾓斜坡增加吹灰器技术⽅案⼀、概况：锅炉炉膛吹灰器、折焰⾓积灰现况：1、折焰⾓⾼温区域IK555型长吹枪管弯曲严重，吹灰⾏程不能满⾜要求。

长期频繁投运造成⾼过、⾼再管排吹损减薄。

2、折焰⾓中部吹灰死⾓部位布置的扰流压缩空⽓吹灰系统由于吹灰介质及压⼒的问题不能有效清除⽔冷壁表⾯积灰。

积灰严重时的垮灰造成锅炉燃烧极不稳定，炉膛负压波动较⼤，油枪⾃投频繁。

3、现有扰流蒸汽吹灰喷⼝为固定⽅向，存在扰流蒸汽吹损受热⾯管道造成管壁减薄及泄漏的安全隐患。

⼆、改造预期效果：1、旋转式蒸汽吹灰器吹扫半径在1.5~2.5m区域，通过在折焰⾓斜坡增加旋转式蒸汽吹灰器能有效的解决该区域严重积灰的问题。

2、采⽤固定旋转蒸汽吹灰器进⾏扰流及吹灰，吹灰⽅向不会固定在同⼀个受热⾯区域，从⽽消除了吹灰点集中造成管道吹损的安全隐患。

2.3、增加了斜坡吹灰后可以减少该区域IK555型吹灰器的吹灰频率，⾼过、⾼再区域受热⾯的吹损情况将会减轻。

三、改造⽅案：1、在炉膛折焰⾓斜坡区域沿炉膛宽度⽅向增加布置15台旋转蒸汽吹灰器，吹灰喷头长期伸⼊炉内，吹灰时喷头旋转⼀⾄⼆周（根据吹灰情况确定）。

为了密封及防⽌漏灰，采⽤固定炉墙座和活动炉墙座⽀承吹灰器。

固定炉墙座焊在⽔冷壁上，活动炉墙座将密封填料压紧在密封⾯上。

1.1(吹灰器布置⽅案)：沿炉膛宽度⽅向将15台吹灰器分上、下两层交叉布置，各台吹灰器横向布置间距与图2中间距⼀致。

上层喷⼝轴线位置：距离⽔冷壁标⾼47.430m处的上层拉稀管排2700mm。

下层喷⼝轴线位置：以上层喷⼝轴线向⾼过⽅向偏移2200mm（具体位置可现场⽓流试验后定）。

具体布置如下，附图2、32、施⼯⽅案：2.1、对折焰⾓斜坡区域内所有原已取消喷咀的密封件进⾏清理，漏风处进⾏补焊封堵，同时对其管孔从炉内、外侧进⾏焊接封堵，确保⽔冷壁折焰⾓墙体密封性，要求密封板表⾯紧帖⽔冷壁管鳍⽚。

2.2、将增加部位区域内的积灰清理⼲净，对⽔冷壁管道进⾏全⾯测厚检查，对超标管道进⾏更换或处理。

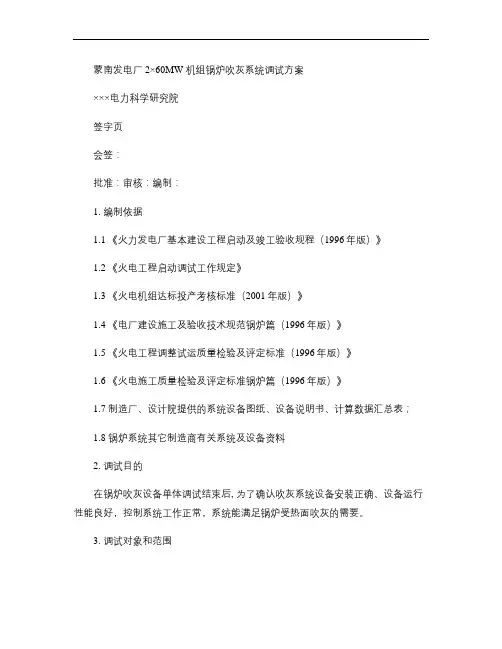

蒙南发电厂2×60MW 机组锅炉吹灰系统调试方案×××电力科学研究院签字页会签：批准：审核：编制：1. 编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》1.2 《火电工程启动调试工作规定》1.3 《火电机组达标投产考核标准（2001年版）》1.4 《电厂建设施工及验收技术规范锅炉篇（1996年版）》1.5 《火电工程调整试运质量检验及评定标准（1996年版）》1.6 《火电施工质量检验及评定标准锅炉篇（1996年版）》1.7 制造厂、设计院提供的系统设备图纸、设备说明书、计算数据汇总表；1.8 锅炉系统其它制造商有关系统及设备资料2. 调试目的在锅炉吹灰设备单体调试结束后, 为了确认吹灰系统设备安装正确、设备运行性能良好，控制系统工作正常，系统能满足锅炉受热面吹灰的需要。

3. 调试对象和范围吹灰蒸汽安全阀，炉膛IR —3D 型吹灰器，过热器长伸缩式IK —525型吹灰器，省煤器G9B 型固定旋转式吹灰器，以及他们的控制系统。

4. 技术规范4.1IR —3D 型炉膛吹灰器型号：IR —3D吹灰介质：蒸汽压力：~1.5MPa KPa吹灰蒸汽耗量：~30kg/2.76min(吹扫1圈有效吹灰半径：1.5~2m电动机：YSR —6324 B5型0.18KW 1370r.p.m电源：380VIR —3D 型炉膛吹灰器主要由吹灰器阀门—鹅颈阀、内管、吹灰枪管与喷头、减速传动机构、支撑板和导向杆系统、电气控制机构、防护罩等组成4.2 G9B 固定旋转式吹灰器：吹灰枪转速：2.5r.p.m吹灰介质：蒸汽吹灰压力：调试定吹灰蒸汽耗量：30-100㎏/min有效吹灰半径：1.5~2m电动机：YSR —6324 B5型0.18KW 1400r.p.m 电源：380VG9B 固定旋转式吹灰器主要由阀门、空心轴、吹灰枪、减速传动机构、电气控制箱、接墙装置、炉内托板等组成。

烟气加热器GGH用全伸缩式吹灰器Jetblower 安装、运行与维修手册目录1前言 (4)2/1．吹灰设备技术数据表 (5)3吹灰设备运行要求 (8)4吹灰设备冷态调试 (9)5吹灰设备热态调试 (10)6吹灰装置日常维护和保养. (10)7吹灰器空气密封墙箱 (11)8吹灰器润滑表 (12)9吹灰器安装说明 (14)10吹灰器总体描述 (16)11内/外管组件的装配和拆卸 (20)12现场替换高压水喷嘴 (21)13Jetblower全伸缩吹灰器图 GH-0 (22)14喷嘴装配图 K22588 (23)15吹灰器本体阀门 (25)16本体阀门图GH-2-0 (30)17吹灰器电机齿轮箱 (32)18齿轮箱图 K20695 (35)19吹灰器行走箱组件 (图 K20220) (36)20高压水软管托架组件 (图见GH-8-0 GH-9-0) (37)21横轴组件 (图见K21685) (38)221”链条张紧机构(图见 K22545) (39)231/2”链条张紧机构 (见图K20217) (39)24行走箱图 K20220 (41)25高压水软管托架图GH-8-0 GH-9-0 (42)26横轴图K21685 (43)27张紧机构 K20217 K22545 (45)28编码器 (47)29密封风机 (54)30压力变送器 (59)31高压水过滤器 (71)32流量开关 (77)33ASCO 电磁阀 (78)34限位开关 (83)1前言回目录本公司生产的烟气加热器用全伸缩式吹灰器是按照正常工况条件下，采用严格的技术要求和公差控制来设计、制造的，保证吹灰器能可靠、有效地运行。

通过采用本说明书所介绍的方法对吹灰器进行定期检查和维修，定期润滑和更换密封填料能保证吹灰器处于最佳工作性能和保持工作寿命。

当吹灰器运行时，可以同时参照本说明书和所提供的组件图。

如遇到本说明书没有涉及到的任何技术问题，可按下面的地址进行联系：中国上海杨树浦路2200号上海克莱德贝尔格曼机械有限公司电话：0086－021－65396385传真：0086－021－65661886备件：我们通过精密制造来保证提供的备件具有完全互换性。
