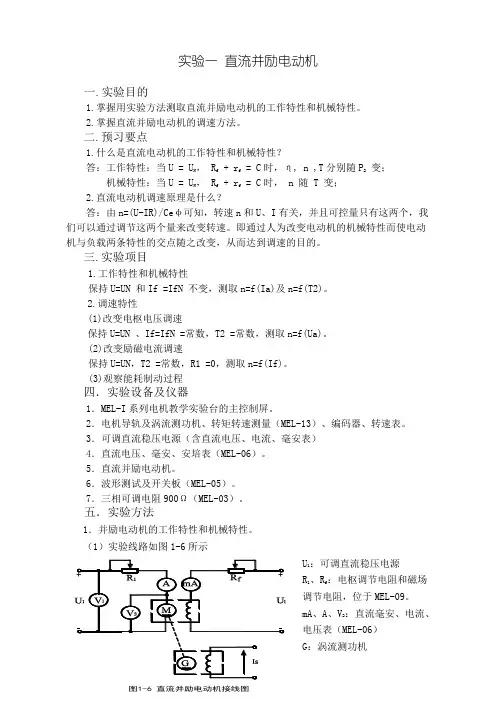

实验一直流并励电动机一.实验目的1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。
2.掌握直流并励电动机的调速方法。
二.预习要点1.什么是直流电动机的工作特性和机械特性？答：工作特性：当U = UN ， Rf+ rf= C时，η, n ,T分别随P2变；机械特性：当U = UN ， Rf+ rf= C时， n 随 T 变；2.直流电动机调速原理是什么？答：由n=(U-IR)/Ceφ可知，转速n和U、I有关，并且可控量只有这两个，我们可以通过调节这两个量来改变转速。

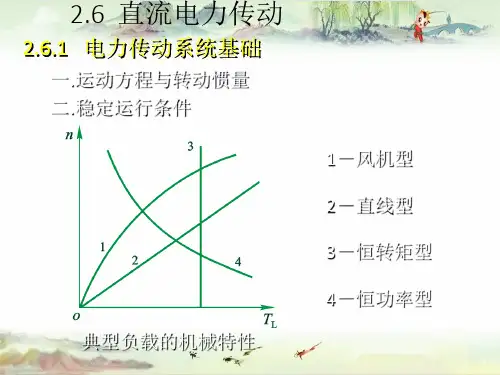

即通过人为改变电动机的机械特性而使电动机与负载两条特性的交点随之改变，从而达到调速的目的。
三.实验项目1.工作特性和机械特性保持U=UN和If=IfN不变，测取n=f(Ia)及n=f(T2)。
2.调速特性(1)改变电枢电压调速保持U=UN、If=IfN=常数，T2=常数，测取n=f(Ua)。
(2)改变励磁电流调速保持U=UN，T2 =常数，R1 =0，测取n=f(If)。
(3)观察能耗制动过程四．实验设备及仪器1．MEL-I系列电机教学实验台的主控制屏。
2．电机导轨及涡流测功机、转矩转速测量（MEL-13）、编码器、转速表。
3．可调直流稳压电源（含直流电压、电流、毫安表）4．直流电压、毫安、安培表（MEL-06）。
5．直流并励电动机。
6．波形测试及开关板（MEL-05）。
7．三相可调电阻900Ω（MEL-03）。
五．实验方法1．并励电动机的工作特性和机械特性。
（2）测取电动机电枢电流I a 、转速n 和转矩T 2，共取数据7-8组填入表1-8中表1-8 U =U N =220V I f =I f N =0.0748A K a = Ω 2．调速特性（1）改变电枢端电压的调速表1-9 I f =I fN = 0.0748 A,T 2=0.60 N.m（2）改变励磁电流的调速(3)能耗制动一7接线 直流电机电枢调节电（MEL-09） MEL-03中两只900双刀双掷开关）六．注意事项1．直流电动机起动前, 测功机加载旋钮调至零. 实验做完也要将测功机负载钮调到零，否则电机起动时，测功机会受到冲击。
实验一直流并励电动机一.实验目的1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。
2.掌握直流并励电动机的调速方法。
二.预习要点1.什么是直流电动机的工作特性和机械特性？答：工作特性：当U = UN ， Rf+ rf= C时，η, n ,T分别随P2变；机械特性：当U = UN ， Rf+ rf= C时， n 随 T 变；2.直流电动机调速原理是什么？答：由n=(U-IR)/Ceφ可知，转速n和U、I有关，并且可控量只有这两个，我们可以通过调节这两个量来改变转速。
即通过人为改变电动机的机械特性而使电动机与负载两条特性的交点随之改变，从而达到调速的目的。
三.实验项目1.工作特性和机械特性保持U=UN和If=IfN不变，测取n=f(Ia)及n=f(T2)。
2.调速特性(1)改变电枢电压调速保持U=UN、If=IfN=常数，T2=常数，测取n=f(Ua)。
(2)改变励磁电流调速保持U=UN，T2 =常数，R1 =0，测取n=f(If)。
(3)观察能耗制动过程四．实验设备及仪器1．MEL-I系列电机教学实验台的主控制屏。
2．电机导轨及涡流测功机、转矩转速测量（MEL-13）、编码器、转速表。
3．可调直流稳压电源（含直流电压、电流、毫安表）4．直流电压、毫安、安培表（MEL-06）。
IS：涡流测功机励磁电流调节，位于MEL-13。
（2）测取电动机电枢电流Ia 、转速n和转矩T2，共取数据7-8组填入表1-8中表1-8U=U N=220V I f=I f N=K a=Ω2．调速特性（1）改变电枢端电压的调速f fN2（2）改变励磁电流的调速2=一7接线MEL-09）MEL-03中两只900Ω电阻MEL-05）．直流电动机起动前, 测功机加载旋钮调至零. 实验做完也要将测功机负载钮调到零，否则电机起动时，测功机会受到冲击。
2．负载转矩表和转速表调零.如有零误差，在实验过程中要除去零误差。
3．为安全起动, 将电枢回路电阻调至最大, 励磁回路电阻调至最小。
1-1、 变压器电动势旋转电动势产生的原因有什么不同其大小与哪些因素有关答：变压器电动势产生原因：线圈与磁场相对静止，但穿过线圈的磁通大小或方向发生变化；旋转电动势产生原因：磁通本身不随时间变化，而线圈与磁场之间有相对运动，从而使线圈中的磁链发生变化。
对于变压器电动势：dtd N dt de φψ-=-= e 的大小与线圈匝数、磁通随时间的变化率有关。
对于旋转电动势：Blv e =e 的大小与磁感应强度B ，导体长度l ，相对磁场运动速度v 有关。
1-2、 磁滞损耗和涡流损耗是什么原因引起的它的大小与哪些因素有关答：磁滞损耗产生原因：铁磁材料在外界交变磁场作用下反复磁化时，内部磁畴必将随外界磁场变化而不停往返转向，磁畴间相互摩擦而消耗能量，引起损耗。
