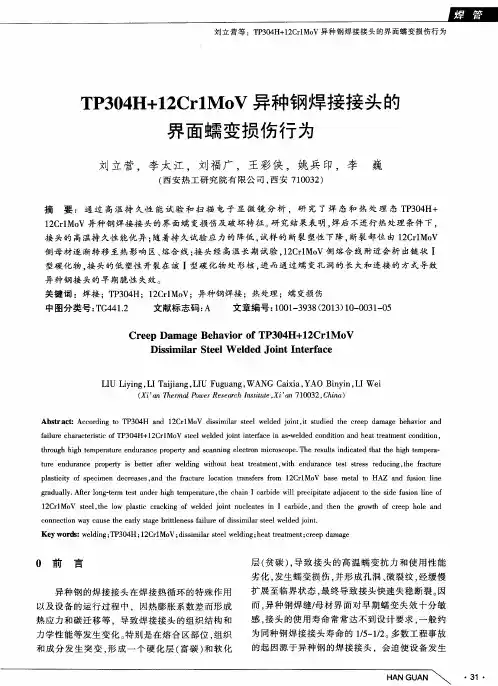

刘立营等：ＴＰ３ｏ４Ｈ＋１２Ｃｒ１ＭｏＶ异种钢焊接接头的界面蠕变损伤行为
ＴＰ３０４Ｈ＋１２Ｃｒ１Ｍ０Ｖ异种钢焊接接头的
界面蠕变损伤行为
刘立营，李太江，刘福广，王彩侠，姚兵印，李 巍 （西安热工研究院有限公司，西安７１００３２）
摘 要：通过高温持久性能试验和扫描电子显微镜分析，研究了焊态和热处理态ＴＰ３０４Ｈ＋ １２Ｃｒ１ＭｏＶ异种钢焊接接头的界面蠕变损伤及破坏特征。研究结果表明，焊后不进行热处理条件下， 接头的高温持久性能优异：随着持久试验应力的降低，试样的断裂塑性下降，断裂部位由１２Ｃｒ１ＭｏＶ 侧母材逐渐转移至热影响区、熔合线；接头经高温长期试验，１２Ｃｒ１ＭｏＶ侧熔合线附近会析出链状Ｉ 型碳化物．接头的低塑性开裂在该Ｉ型碳化物处形核，进而通过蠕变孔洞的长大和连接的方式导致 异种钢接头的早期脆性失效。 关键词：焊接：ＴＰ３０４Ｈ；１２ＣｒｌＭｏＶ；异种钢焊接；热处理；蠕变损伤 中图分类号：ＴＧ４４１．２ 文献标志码：Ａ 文章编号：１００１—３９３８（２０１３）１０—００３ｌ一０５
Ｃｒｅｅｐ Ｄａｍａｇｅ Ｂｅｈａｖｉｏｒ ｏｆ ＴＰ３０４Ｈ＋１２ＣｒｌＭｏＶ Ｄｉｓｓｉｍｉｌａｒ Ｓｔｅｅｌ Ｗｅｌｄｅｄ Ｊｏｉｎｔ Ｉｎｔｅｒｆａｃｅ
ＬＩＵ Ｌｉｙｉｎｇ，ＬＩ Ｔａｉｊｉａｎｇ，ＬＩＵ Ｆｕｇｕａｎｇ，ＷＡＮＧ Ｃａｉｘｉａ，ＹＡＯ Ｂｉｎｙｉｎ，ＬＩ Ｗｅｉ （ｘｉ’ａｎ Ｔｈｅｒｍａｌ Ｐｏｗｅｒ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ，Ｘｉ’ａｎ ７１００３２，Ｃ ｉｎａ）
Ａｂ￣ｒａｃｔ：Ａｃｃｏｒｄｉｎｇ ｔｏ ＴＰ３０４Ｈ ａｎｄ １２ＣｒｌＭｏＶ ｄｉｓｓｉｍｉｌａｒ ｓｔｅｅｌ ｗｅｌｄｅｄ ｊｏｉｎｔ，ｉｔ ｓｔｕｄｉｅｄ ｔｈｅ ｃｒｅｅｐ ｄａｍａｇｅ ｂｅｈａｖｉｏｒ ａｎｄ ｆａｉｌｕｒｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｏｆ ＴＰ３０４Ｈ＋１２Ｃｒ１ＭｏＶ ｓｔｅｅｌ ｗｅｌｄｅｄ ｊｏｉｎｔ ｉｎｔｅｒｆａｃｅ ｉｎ ａｓ－ｗｅｌｄｅｄ ｃｏｎｄｉｔｉｏｎ ａｎｄ ｈｅａｔ ｔｒｅａｔｍｅｎｔ ｃｏｎｄｉｔｉｏｎ， ｔｈｒｏｕｇｈ ｈｉｇｈ ｔｅｍｐｅｒａｔｕｒｅ ｅｎｄｕｒａｎｃｅ ｐｒｏｐｅｒｔｙ ａｎｄ ｓｃａｎｎｉｎｇ ｅｌｅｃｔｒｏｎ ｍｉｃｒｏｓｃｏｐｅ．Ｔｈｅ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅｄ ｔｈａｔ ｔｈｅ ｈｉ ｇｈ ｔｅｍｐｅｒａ－ ｔｕｒｅ ｅｎｄｕｒａｎｃｅ ｐｒｏｐｅｒｔｙ ｉｓ ｂｅｔｔｅｒ ａｆｔｅｒ ｗｅｌｄｉｎｇ ｗｉｔｈｏｕｔ ｈｅａｔ ｔｒｅａｔｍｅｎｔ，ｗｉｔｈ ｅｎｄｕｒａｎｃｅ ｔｅｓｔ ｓｔｒｅｓｓ ｒｅｄｕｃｉｎｇ，ｔｈｅ ｆｒａｃｔｕｒｅ ｐｌａｓｔｉｃｉｔｙ ｏｆ ｓｐｅｃｉｍｅｎ ｄｅｃｒｅａｓｅｓ，ａｎｄ ｔｈｅ ｆｒａｃｔｕｒｅ ｌｏｃａｔｉｏｎ ｔｒａｎｓｆｅｒｓ ｆｒｏｍ １２Ｃｒ１ＭｏＶ ｂａｓｅ ｍｅｔａｌ ｔｏ ＨＡＺ ａｎｄ ｆｕｓｉｏｎ ｌｉｎｅ ｇｒａｄｕａｌｌｙ．Ａｆｔｅｒ ｌｏｎｇ－ｔｅｒｍ ｔｅｓｔ ｕｎｄｅｒ ｈｉｇｈ ｔｅｍｐｅｒａｔｕｒｅ，ｔｈｅ ｃｈａｉｎ Ｉ ｃａｒｂｉｄｅ ｗｉｌｌ ｐｒｅｃｉｐｉｔａｔｅ ａｄｊａｃｅｎｔ ｔｏ ｔｈｅ ｓｉｄｅ ｆｕｓｉｏｎ ｌｉｎｅ ｏｆ １２ＣｒｌＭｏＶ ｓｔｅｅｌ，ｔｈｅ ｌｏｗ ｐｌａｓｔｉｃ ｃｒａｃｋｉｎｇ ｏｆ ｗｅｌｄｅｄ ｊｏｉｎｔ ｎｕｃｌｅａｔｅｓ ｉｎ Ｉ ｃａｒｂｉｄｅ，ａｎｄ ｔｈｅｎ ｔｈｅ ｇｒｏｗｔｈ ｏｆ ｃｒｅｅｐ ｈｏｌｅ ａｎｄ ｃｏｎｎｅｃｔｉｏｎ ｗａｙ ｃａｕｓｅ ｔｈｅ ｅａｒｌｙ ｓｔａｇｅ ｂｒｉｔｔｌｅｎｅｓｓ ｆａｉｌｕｒｅ ｏｆ ｄｉｓｓｉｍｉｌａｒ ｓｔｅｅｌ ｗｅｌｄｅｄ ｊｏｉｎｔ． Ｋｅｙｗｏｒ￣：ｗｅｌｄｉｎｇ；ＴＰ３０４Ｈ；１２ＣｒｌＭｏＶ；ｄｉｓｓｉｍｉｌａｒ ｓｔｅｅｌ ｗｅｌｄｉｎｇ；ｈｅａｔ ｔｒｅａｔｍｅｎｔ；ｃｒｅｅｐ ｄａｍａｇｅ
