钢结构梁柱连接节点构造详解

第七章钢结构的连接和节点构造(四)

取格板弯矩最大值的M 取格板弯矩最大值的 m ax来计算板的厚度
6Mmax t≥ f
应注意将靴梁和隔板布置的使各区格板的弯矩接近。底板的厚度一般取 20 ～ 40mm ，最小厚度 40mm ≥14mm,以保证底板有足够的刚度。 14mm,以保证底板有足够的刚度。 mm,以保证底板有足够的刚度
3）靴梁的计算）柱的内力一部分是柱与靴梁连接的竖直焊缝；柱的内力一部分是柱与靴梁连接的竖直焊缝；另一部分是靴梁与底板连接的水平焊缝。部分是靴梁与底板连接的水平焊缝。偏安全地不考虑柱与底板直接连接的焊缝受力。与底板直接连接的焊缝受力。靴梁的高度由靴梁与柱的连接焊缝决定(不应大于连接焊缝决定不应大于60hf) 。不应大于靴梁承受基础底面传来的均匀反力，靴梁承受基础底面传来的均匀反力，按支承于柱边的双悬臂简支梁计算其最大弯矩和最大剪力. 的双悬臂简支梁计算其最大弯矩和最大剪力两块靴梁板 M=qBl2/2 , V=qBl l—靴梁板外挑长度靴梁板外挑长度 4）隔板与肋板的计算）隔板厚度不得小于其宽度的1/50，一般可取比靴梁的，隔板厚度不得小于其宽度的厚度小些。厚度小些。隔板可视为支承在靴梁上的简支梁计算其强度及连接焊缝。度及连接焊缝。
七、单层框架的刚性连接
单层单跨钢框架横梁与柱的连接都是刚性连接，、和属于加腋节点属于加腋节点。是刚性连接，b、d和e属于加腋节点。加腋的目的是梁端增加抗弯能力。加腋的目的是梁端增加抗弯能力。
第十一节柱脚设计柱脚的作用是把柱固定于基础，并把柱所受的力柱脚的作用是把柱固定于基础，传给基础。由于柱下基础是钢筋混凝土结构，传给基础。由于柱下基础是钢筋混凝土结构，其强度比钢材低，所以必须把柱的底部放大。比钢材低，所以必须把柱的底部放大。柱与基础的连接方式有刚接和铰接两种形式。柱与基础的连接方式有刚接和铰接两种形式。刚接柱脚与混凝土基础的连接方式有支承式(也称外露接柱脚与混凝土基础的连接方式有支承式也称外露式)、埋入式(也称插入式、外包式三种。铰接柱脚均、埋入式也称插入式)、外包式三种。也称插入式为支承式。为支承式。

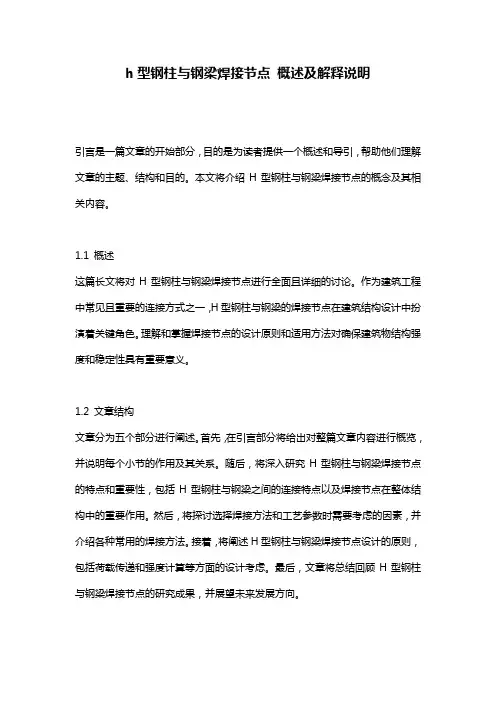

h型钢柱与钢梁焊接节点_概述及解释说明

h型钢柱与钢梁焊接节点概述及解释说明引言是一篇文章的开始部分，目的是为读者提供一个概述和导引，帮助他们理解文章的主题、结构和目的。

本文将介绍H型钢柱与钢梁焊接节点的概念及其相关内容。

1.1 概述这篇长文将对H型钢柱与钢梁焊接节点进行全面且详细的讨论。

作为建筑工程中常见且重要的连接方式之一，H型钢柱与钢梁的焊接节点在建筑结构设计中扮演着关键角色。

理解和掌握焊接节点的设计原则和适用方法对确保建筑物结构强度和稳定性具有重要意义。

1.2 文章结构文章分为五个部分进行阐述。

首先，在引言部分将给出对整篇文章内容进行概览，并说明每个小节的作用及其关系。

随后，将深入研究H型钢柱与钢梁焊接节点的特点和重要性，包括H型钢柱与钢梁之间的连接特点以及焊接节点在整体结构中的重要作用。

然后，将探讨选择焊接方法和工艺参数时需要考虑的因素，并介绍各种常用的焊接方法。

接着，将阐述H型钢柱与钢梁焊接节点设计的原则，包括荷载传递和强度计算等方面的设计考虑。

最后，文章将总结回顾H型钢柱与钢梁焊接节点的研究成果，并展望未来发展方向。

1.3 目的本文旨在提供关于H型钢柱与钢梁焊接节点的全面介绍和详细说明，帮助读者了解其特点、重要性和设计原则。

同时，通过讨论焊接方法和工艺参数选择以及存在问题及未来发展方向等方面，激发读者对该领域进一步研究和探索的兴趣。

以上是对“1. 引言”部分内容的详细清晰撰写，请参考修改稿。

2. H型钢柱与钢梁焊接节点：2.1 概述：H型钢柱与钢梁是常用的结构构件，它们在建筑和工程领域中承担着重要的作用。

焊接节点是连接H型钢柱和钢梁的关键部分，决定了整个结构的稳定性和安全性。

本部分将对H型钢柱与钢梁焊接节点进行详细介绍。

2.2 H型钢柱和钢梁的特点：H型钢柱具有截面形状简单、重量轻、强度高等特点，能够承受较大的荷载。

而钢梁作为水平支撑结构，在建筑中起到承载楼板及墙体等外荷载的作用。

这两种结构构件都常被用于多层建筑框架中。

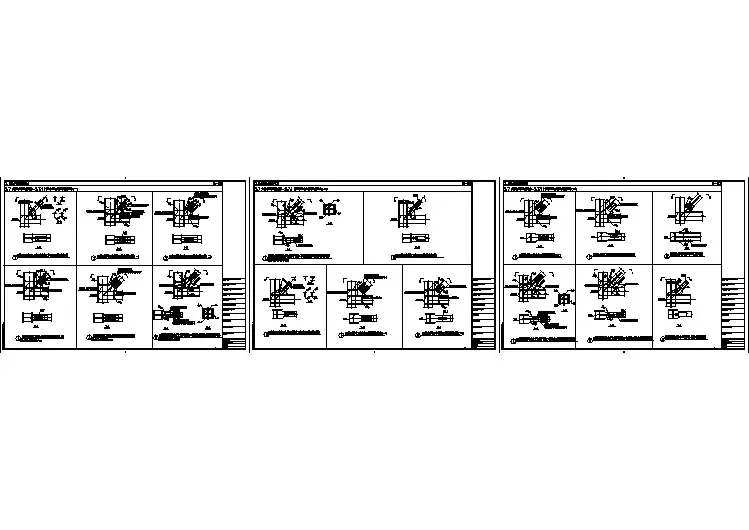

民用钢框架H形柱梁与支撑的连接节点构造详图

200200200200200200200200200200≥tw≤12≥10≥100≤12≤12≥hb/4≥hb/4hb≥较大孔长≤hb/2≤750300300≤12≤12≤hb/2套管厚度大于梁腹板厚≥hb端距≥梁高hbhb≥hb/4≥hb/4≤hb/2≥hb≤12≤12125板厚按计算确定≤12≤12≥tw≥tw≤hb/2hb≥hb/4≥hb/4端距≥梁高hb端距≥梁高hb≥hb≤12≤12端距≥梁高hb≥hb/4≥hb/4hbd≥3dd≥hb/4≥hb/4hb≥3dd端距≥梁高hb≥梁宽端距≥梁高hb端距≥梁高hb≥tw≤12≥10≥100≤12≤12≥hb/4≥hb/4hb≥较大孔长≤hb/2≤750300300≤12≤12≤hb/2套管厚度大于梁腹板厚≥hb端距≥梁高hbhb≥hb/4≥hb/4≤hb/2≥hb≤12≤12125板厚按计算确定≤12≤12≥tw≥tw≤hb/2hb≥hb/4≥hb/4≥hb≤12≤12端距≥梁高hb≥hb/4≥hb/4hbd≥3dd≥hb/4≥hb/4hb≥3dd端距≥梁高hb≥梁宽tftftftf≥H(支撑高度)150≥H(支撑高度)150≥H(支撑高度)150≥H(支撑高度)150tftf3-3hf双槽钢或双角钢组合截面支撑与工字形或H型柱翼缘连接螺栓规格及个数由计算决定111-1222-2hfhfhfhf此连接板间隔布置增加组合截面的整体性斜杆中的圆弧半径不得小于100fhfhhfH型钢支撑与工字形或H型柱的翼缘连接（四）支撑加劲板，板厚不小于支撑翼缘厚梁端加劲板支撑加劲板，板厚不小于支撑翼缘厚33777-7螺栓规格及个数由计算决定连接承载力不应小于支撑干件承载力的一半斜杆中的圆弧半径不得小于100fhfhhfH型钢支撑与工字形或H型柱的翼缘连接（三）支撑加劲板，板厚不小于支撑翼缘厚梁端加劲板支撑加劲板，板厚不小于支撑翼缘厚666-6腹板螺栓规

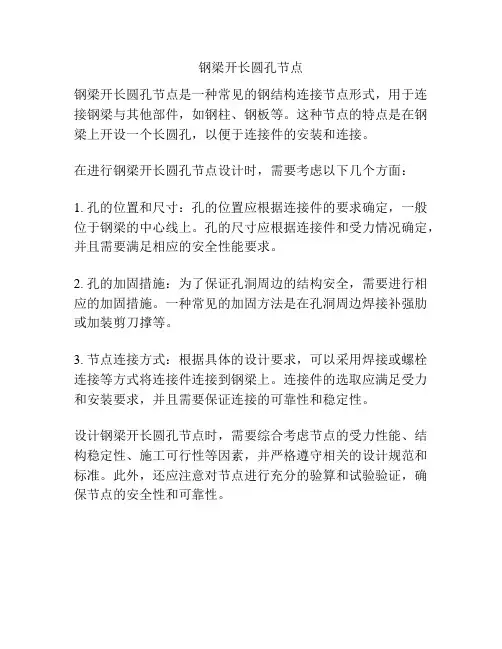

钢梁开长圆孔节点

钢梁开长圆孔节点
钢梁开长圆孔节点是一种常见的钢结构连接节点形式，用于连接钢梁与其他部件，如钢柱、钢板等。

这种节点的特点是在钢梁上开设一个长圆孔，以便于连接件的安装和连接。

在进行钢梁开长圆孔节点设计时，需要考虑以下几个方面：
1. 孔的位置和尺寸：孔的位置应根据连接件的要求确定，一般位于钢梁的中心线上。

孔的尺寸应根据连接件和受力情况确定，并且需要满足相应的安全性能要求。

2. 孔的加固措施：为了保证孔洞周边的结构安全，需要进行相应的加固措施。

一种常见的加固方法是在孔洞周边焊接补强肋或加装剪刀撑等。

3. 节点连接方式：根据具体的设计要求，可以采用焊接或螺栓连接等方式将连接件连接到钢梁上。

连接件的选取应满足受力和安装要求，并且需要保证连接的可靠性和稳定性。

设计钢梁开长圆孔节点时，需要综合考虑节点的受力性能、结构稳定性、施工可行性等因素，并严格遵守相关的设计规范和标准。

此外，还应注意对节点进行充分的验算和试验验证，确保节点的安全性和可靠性。

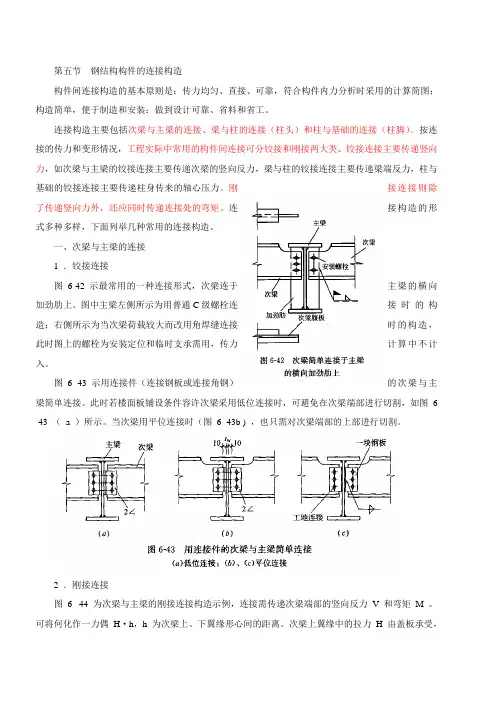

二建考试必备-建筑结构与设备(21)钢结构构件的连接构造

第五节钢结构构件的连接构造构件间连接构造的基本原则是：传力均匀、直接、可靠，符合构件内力分析时采用的计算简图；构造简单，便于制造和安装；做到设计可靠、省料和省工。

连接构造主要包括次梁与主梁的连接、梁与柱的连接（柱头）和柱与基础的连接（柱脚）。

按连接的传力和变形情况，工程实际中常用的构件间连接可分铰接和刚接两大类。

铰接连接主要传递竖向力，如次梁与主梁的铰接连接主要传递次梁的竖向反力，梁与柱的铰接连接主要传递梁端反力，柱与基础的铰接连接主要传递柱身传来的轴心压力。

刚接连接则除了传递竖向力外，还应同时传递连接处的弯矩。

连接构造的形式多种多样，下面列举几种常用的连接构造。

一、次梁与主梁的连接1 ．铰接连接图6-42 示最常用的一种连接形式，次梁连于主梁的横向加劲肋上。

图中主梁左侧所示为用普通C级螺栓连接时的构造；右侧所示为当次梁荷载较大而改用角焊缝连接时的构造，此时图上的螺栓为安装定位和临时支承需用，传力计算中不计入。

图6 -43 示用连接件（连接钢板或连接角钢）的次梁与主梁简单连接。

此时若楼面板铺设条件容许次梁采用低位连接时，可避免在次梁端部进行切割，如图 6 -43 （a ）所示。

当次梁用平位连接时（图6 -43b ) ，也只需对次梁端部的上部进行切割。

2 ．刚接连接图 6 -44 为次梁与主梁的刚接连接构造示例，连接需传递次梁端部的竖向反力V 和弯矩M 。

可将何化作一力偶H·h，h 为次梁上、下翼缘形心间的距离。

次梁上翼缘中的拉力H 由盖板承受，根据H 力的大小确定所需盖板的截面积，盖板与每一次梁用三面围焊的工地角焊缝连接，按H 力可算出所需焊缝的h f和l w。

主梁两边的盖板平面为鱼尾形，故称为鱼尾板，它可使焊缝受力均匀和处于俯焊的焊接位置。

主梁腹板两侧于工厂制造时即各焊接一承托（短牛腿），承托的水平板宽度应大于次梁的翼缘板，次梁置于承托上面，用工地角焊缝（俯焊）相连，此工地角焊缝应承受次梁下翼缘板传来的水平压力H 。

钢结构论文-钢结构施工安全及梁柱节点连接设计方法

钢结构施工安全及梁柱节点连接设计方法摘要: 介绍了钢结构施工特点及施工安全问题和多高层钢结构梁柱连接的三种方式，并对其性能及适应范围进行了比较分析，结合地震作用下提出了加强连接节点的做法，提出了节点设计工作中要注意的问题。

关键词: 钢结构; 连接节点; 塑性铰; 强节点弱杆件0 前言连接节点设计是钢结构设计的重要内容之一，它直接影响结构在荷载作用下的整体性能以及单个构件的受力分析。

国内外许多震害都表明，钢结构大多是由于节点首先破坏导致结构的整体破坏。

为此，钢结构梁柱节点的设计问题就值得我们关注和探讨。

钢结构施工安全：1、钢结构施工的特点：钢结构施工分为工厂加工和现场安装两部分（本篇针对现场安装部分），钢结构现场安装施工的速度比较快，安装作业者的大部分时间是暴露在露天高空作业面，整个施工（安装）过程基本上处于上下交叉作业的环境中。

作为重型钢结构施工安全防范的重点应注意防止钢构件倾覆、高空坠落和物体打击。

现就中钢集团西安重机有限公司易地搬迁项目主体钢结构施工阶段安全防范工作要点作以浅要的探讨，仅供钢结构施工（安装）作业的同行们在类似的施工作业中，在做好安全防护方面进行参考。

2、钢结构施工内部外部安全防护措施：（1）钢结构施工内部安全防护：由于本项目大部分钢构件高度较高，钢结构施工（安装）一般每柱在工厂按照2-3 段的高度制作，到现场拼装，施工（安装）速度较快，安装操作人员大部分作业时间均在狭窄的主、次构件上作业或行走，现场安装的柱高最小高度为12 米，最大高度将达到36 米，按照高空作业标准2 米为基点，它已超出高空作业安全防护要求，并且钢构件自重均较大，因此在安装完每一轴线柱时应保证每根柱均支撑稳定，且拉有双向风绳。

在柱间张挂双层水平安全网进行防护，并在每安装屋面梁、柱间支撑和行车梁等次构件时增加一道水平安全防护绳，便于挂安全带水平施工，水平安全防护网与高空作业人员的防护距离一般不超过10 米。

（2）构筑物内预留洞口、屋面洞口、楼梯临边防护：钢结构施工对洞口的防护要求较高，在结构安装阶段，洞口一般随内部水平安全防护体系统一进行即可，在进入压型钢板铺设阶段，必须根据洞口的大小张挂水平安全网，水平安全网的张挂必须到边，可使用钢管做边框架与梁进行固定，但洞口的中心部位不得用钢管做骨架，大的洞口可用6# 钢丝绳做经绳串接。

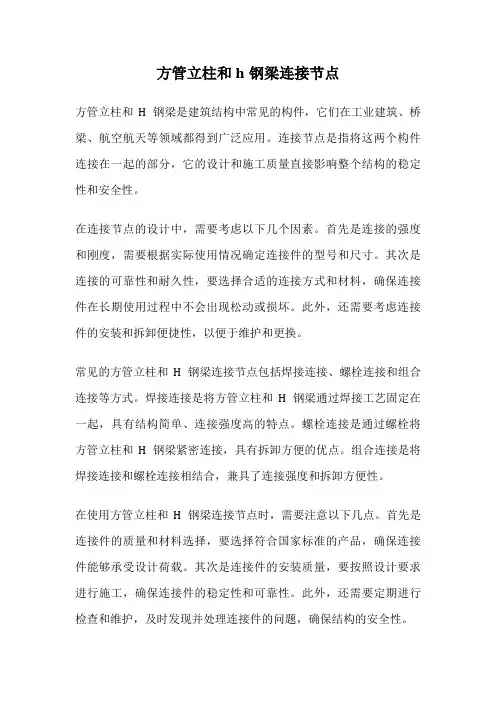

方管立柱和h钢梁连接节点

方管立柱和h钢梁连接节点方管立柱和H钢梁是建筑结构中常见的构件，它们在工业建筑、桥梁、航空航天等领域都得到广泛应用。

连接节点是指将这两个构件连接在一起的部分，它的设计和施工质量直接影响整个结构的稳定性和安全性。

在连接节点的设计中，需要考虑以下几个因素。

首先是连接的强度和刚度，需要根据实际使用情况确定连接件的型号和尺寸。

其次是连接的可靠性和耐久性，要选择合适的连接方式和材料，确保连接件在长期使用过程中不会出现松动或损坏。

此外，还需要考虑连接件的安装和拆卸便捷性，以便于维护和更换。

常见的方管立柱和H钢梁连接节点包括焊接连接、螺栓连接和组合连接等方式。

焊接连接是将方管立柱和H钢梁通过焊接工艺固定在一起，具有结构简单、连接强度高的特点。

螺栓连接是通过螺栓将方管立柱和H钢梁紧密连接，具有拆卸方便的优点。

组合连接是将焊接连接和螺栓连接相结合，兼具了连接强度和拆卸方便性。

在使用方管立柱和H钢梁连接节点时，需要注意以下几点。

首先是连接件的质量和材料选择，要选择符合国家标准的产品，确保连接件能够承受设计荷载。

其次是连接件的安装质量，要按照设计要求进行施工，确保连接件的稳定性和可靠性。

此外，还需要定期进行检查和维护，及时发现并处理连接件的问题，确保结构的安全性。

方管立柱和H钢梁连接节点是建筑结构中重要的部分，它的设计和使用直接关系到整个结构的稳定性和安全性。

在连接节点的设计中，需要考虑连接的强度、可靠性和耐久性等因素；在使用过程中，需要注意连接件的质量和安装质量，并定期检查和维护。

通过合理设计和正确使用连接节点，可以确保方管立柱和H钢梁的连接稳定可靠，从而保证整个建筑结构的安全性和稳定性。

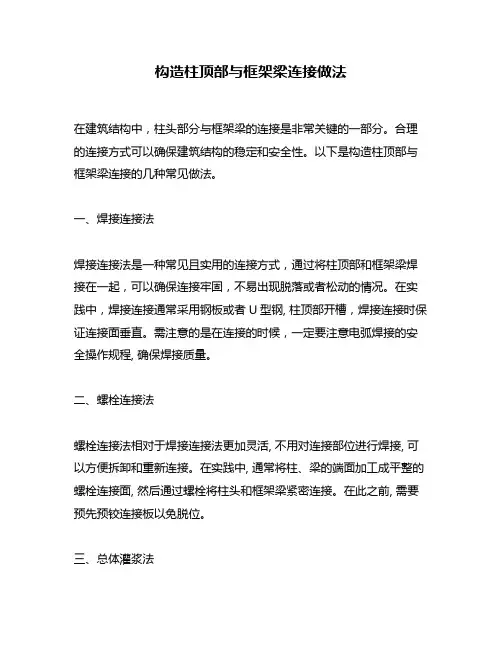

构造柱顶部与框架梁连接做法

构造柱顶部与框架梁连接做法
在建筑结构中，柱头部分与框架梁的连接是非常关键的一部分。

合理的连接方式可以确保建筑结构的稳定和安全性。

以下是构造柱顶部与框架梁连接的几种常见做法。

一、焊接连接法
焊接连接法是一种常见且实用的连接方式，通过将柱顶部和框架梁焊接在一起，可以确保连接牢固，不易出现脱落或者松动的情况。

在实践中，焊接连接通常采用钢板或者U型钢, 柱顶部开槽，焊接连接时保证连接面垂直。

需注意的是在连接的时候，一定要注意电弧焊接的安全操作规程, 确保焊接质量。

二、螺栓连接法
螺栓连接法相对于焊接连接法更加灵活, 不用对连接部位进行焊接, 可以方便拆卸和重新连接。

在实践中, 通常将柱、梁的端面加工成平整的螺栓连接面, 然后通过螺栓将柱头和框架梁紧密连接。

在此之前, 需要预先预铰连接板以免脱位。

三、总体灌浆法
总体灌浆法通过在柱和梁的连接处接缝处进行灌浆, 以增加连接处的承载能力。

总体灌浆法不但可以加强柱头部分与框架梁的连接, 还可以提高结构抗震能力、抗风能力等。

总体灌浆时需注意灌浆混凝土的质量, 以达到足够的强度。

四、预埋连接法
预埋连接法采用先在柱和梁中设置套筒, 然后将柱头通过预留的孔洞与套筒连接起来。

通过预埋连接方式可以将柱头和框架梁的连接部位隐藏, 既美观又实用。

在实践中, 预埋连接可以在工厂预制完成, 因此安装的效率和质量可以得到保证。

以上是构造柱顶部与框架梁连接的几种常见做法, 通过合理的连接方式可以增强建筑结构的稳定性和安全性, 确保建筑的可持续发展。

如果您有进一步疑问或者意见，欢迎回复与分析。

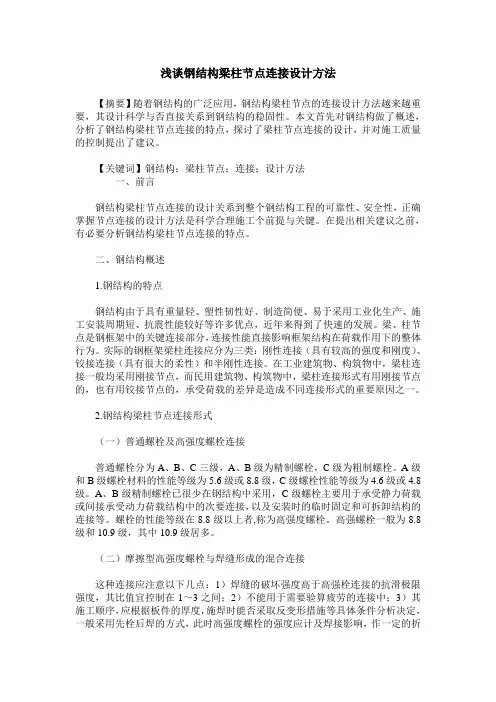

浅谈钢结构梁柱节点连接设计方法

浅谈钢结构梁柱节点连接设计方法【摘要】随着钢结构的广泛应用，钢结构梁柱节点的连接设计方法越来越重要，其设计科学与否直接关系到钢结构的稳固性。

本文首先对钢结构做了概述，分析了钢结构梁柱节点连接的特点，探讨了梁柱节点连接的设计，并对施工质量的控制提出了建议。

【关键词】钢结构；梁柱节点；连接；设计方法一、前言钢结构梁柱节点连接的设计关系到整个钢结构工程的可靠性、安全性，正确掌握节点连接的设计方法是科学合理施工个前提与关键。

在提出相关建议之前，有必要分析钢结构梁柱节点连接的特点。

二、钢结构概述1.钢结构的特点钢结构由于具有重量轻、塑性韧性好、制造简便、易于采用工业化生产、施工安装周期短、抗震性能较好等许多优点，近年来得到了快速的发展。

梁、柱节点是钢框架中的关键连接部分，连接性能直接影响框架结构在荷载作用下的整体行为。

实际的钢框架梁柱连接应分为三类：刚性连接（具有较高的强度和刚度）、铰接连接（具有很大的柔性）和半刚性连接。

在工业建筑物、构筑物中，梁柱连接一般均采用刚接节点，而民用建筑物、构筑物中，梁柱连接形式有用刚接节点的，也有用铰接节点的，承受荷载的差异是造成不同连接形式的重要原因之一。

2.钢结构梁柱节点连接形式（一）普通螺栓及高强度螺栓连接普通螺栓分为A、B、C三级，A、B级为精制螺栓，C级为粗制螺栓。

A级和B级螺栓材料的性能等级为5.6级或8.8级，C级螺栓性能等级为4.6级或4.8级。

A、B级精制螺栓已很少在钢结构中采用，C级螺栓主要用于承受静力荷载或间接承受动力荷载结构中的次要连接，以及安装时的临时固定和可拆卸结构的连接等。

螺栓的性能等级在8.8级以上者,称为高强度螺栓。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

（二）摩擦型高强度螺栓与焊缝形成的混合连接这种连接应注意以下几点：1）焊缝的破坏强度高于高强栓连接的抗滑极限强度，其比值宜控制在1～3之间；2）不能用于需要验算疲劳的连接中；3）其施工顺序，应根据板件的厚度，施焊时能否采取反变形措施等具体条件分析决定，一般采用先栓后焊的方式，此时高强度螺栓的强度应计及焊接影响，作一定的折减。

梁柱节点的设计

钢结构梁柱节点设计探讨1.常用的刚性连接节点常用的刚性连接的形式有全焊接节点、栓焊混合节点和全栓接节点。

1.1、全焊接节点：梁的上下翼缘采用坡口对接焊缝，梁腹板用角焊缝与柱翼缘连接。

2、栓焊混合节点：梁的上下翼缘采用坡口对接焊缝，梁腹板与焊接在柱翼缘上的连接板采用高强螺栓连接。

3、全栓接节点：梁的上下翼缘采用T形或角钢连接件与柱通过高强螺栓连接。

规范中关于这块的相关条文：《钢结构设计标准》GB50017-2017中12.3.1条“梁柱连接节点可采用栓焊混合连接、螺栓连接、焊接连接、端板连接、顶底角钢连接等构造。

”《高层民用建筑钢结构技术规程》JGJ99-2015中8.1.1条“1、梁与H形柱(绕强轴)刚性连接以及梁与箱形柱或圆管柱刚性连接时，弯矩由梁翼缘和腹板受弯区的连接承受，剪力由腹板受剪区的连接承受。

2、梁与柱的连接宜采用翼缘焊接和腹板高强度螺栓连接的形式，也可采用全焊接连接。

一、二级时梁与柱宜采用加强型连接或骨式连接。

3、梁腹板用高强度螺栓连接时，应先确定腹板受弯区的高度，并应对设置于连接板上的螺栓进行合理布置，再分别计算腹板连接的受弯承载力和受剪承载力。

”2.连接节点的计算原则：规范中关于这块的相关条文：《建筑抗震设计规范》GB50011-2010中8.2.1条“钢结构应按本节规定调整地震作用效应，其层间变形应符合本规范第5.5节的有关规定。

构件截面和连接抗震验算时，非抗震的承载力设计值应除以本规范规定承载力抗震调整系数”、8.2.8条“1.钢结构抗侧力构件连接的承载力设计值，不应小于相连构件的承载力。

2.钢结构抗侧力构件连接的极限承载力应大于相连构件的屈服承载力。

”《高层民用建筑钢结构技术规程》JGJ99-2015中8.1.1条“高层民用建筑钢结构的连接，非抗震设计的结构应按现行国家标准《钢结构设计规范》GB 50017的有关规定执行。

抗震设计时，构件按多遇地震作用下内力组合设计值选择截面；连接设计应符合构造措施要求，按弹塑性设计，连接的极限承载力应大于构件的全塑性承载力。

钢结构梁柱拼接与变形控制

钢结构梁柱拼接与变形控制钢结构梁柱是建筑领域中常用的结构形式之一，它具有高强度、高刚度和轻质化等优点，在大跨度建筑和高层建筑中得到广泛应用。

然而，在梁柱的拼接和使用过程中，由于外力作用和材料特性等因素，常常会出现一定程度的变形。

本文将重点探讨钢结构梁柱的拼接方式及变形控制方法。

一、钢结构梁柱的拼接方式1. 焊接拼接：焊接是常见的钢结构梁柱拼接方式。

通过焊接可以实现梁柱的连接，提高整体刚度和强度。

常用的焊接方法包括电弧焊接、气体保护焊接和激光焊接等。

焊接拼接的优点是连接牢固、刚性好，但也存在焊缝应力集中和变形较大的问题。

2. 螺栓连接：螺栓连接是另一种常用的梁柱拼接方式。

通过螺栓将梁柱连接在一起，形成整体结构。

螺栓连接具有安装方便、拆卸方便的优点，可以有效减小焊接变形。

同时，螺栓连接还可以实现梁柱的调整和拆卸，方便后期维护和改造。

二、钢结构梁柱的变形控制方法1. 设计优化：在钢结构梁柱的设计过程中，可以通过减小截面尺寸、增加材料厚度等方式来控制变形。

同时，合理设置支撑和剪力墙等结构元素，可以有效减小整体变形。

2. 刚度加强：钢结构梁柱的刚度对变形控制非常重要。

可以通过增加梁柱的截面尺寸、加强梁柱连接处的刚性节点等方式来提高整体刚度。

此外，还可以采用加筋板、加强筋等加固措施来增加梁柱的刚度。

3. 支撑和约束：在钢结构梁柱的安装和使用过程中，设置支撑和约束是一种常用的变形控制方法。

通过设置临时支撑和约束，可以有效限制梁柱的变形，保持结构的稳定性。

4. 预应力控制：预应力技术是一种较为先进的变形控制方法。

通过施加一定的预应力，可以使梁柱在荷载作用下产生一定的压应力，从而减小变形。

预应力技术需要精确计算预应力的大小和施加位置，以确保其效果。

三、结语钢结构梁柱的拼接与变形控制是钢结构工程中的重要问题。

通过合理选择拼接方式、设计优化、刚度加强和支撑约束等措施，可以有效控制梁柱的变形，提高结构的稳定性和安全性。

小议钢结构框架梁柱节点连接设计方法

小议钢结构框架梁柱节点连接设计方法本文对钢结构梁柱连接形式进行了叙述，结合螺栓连接，栓焊混合连接及全焊型连接各自特点进行了对比分析，得出了每种连接方式的优点和不足，并阐述了提高框架梁柱节点抗震性能的具体思路及措施。

标签钢结构；钢框架；梁柱节点；连接形式1 概述钢结构由于具有重量轻、塑性韧性好、制造简便、易于采用工业化生产、施工安装周期短、抗震性能较好等许多优点，近年来得到了快速的发展。

梁、柱节点是钢框架中的关键连接部分，连接性能直接影响框架结构在荷载作用下的整体行为。

实际的钢框架梁柱连接应分为三类：刚性连接（具有较高的强度和刚度）、铰接连接（具有很大的柔性）和半刚性连接（刚度和强度介于铰接和刚接之间）。

通过学习了解到对于梁柱节点的研究还有很长的路要走。

在工业建筑物、构筑物中，梁柱连接一般均采用刚接节点，而民用建筑物、构筑物中，梁柱连接形式有用刚接节点的，也有用铰接节点的，承受荷载的差异是造成不同连接形式的重要原因之一。

对于民建，梁与柱的连接是采用刚接还是铰接还需具体情况具体分析，如果做铰接，钢梁仅在腹板处采用高强螺栓连接，上、下翼缘无需进行现场焊接。

这就使得现场安装程序大为简化，现场安装可以不受天气及季节的影响，安装速度大大提高。

此外，在节点及构件设计中，节点和构件可以标准化。

节点较好处理，只承受剪力，但梁的型号较大；对于工业建筑，梁柱一般是做刚接，这是由于结构承受的荷载一般较大而且还有较大的动力荷载。

2 各种连接形式特点钢结构梁柱实际连接形式可分为螺栓连接、栓焊混合连接、全焊型连接。

2.1 普通螺栓及高强度螺栓连接2.1.1 普通螺栓普通螺栓分为A,B,C3级，A,B级为精制螺栓，C级为粗制螺栓。

A级和B 级螺栓材料的性能等级为5.6级或8.8级，C级螺栓性能等级为4.6级或4.8级。

A,B级精制螺栓已很少在钢结构中采用，C级螺栓用于不直接承受动力荷载结构中的次要连接，或安装时的临时固定和可拆卸结构的连接等。

钢梁与构造柱的连接

钢梁与构造柱的连接
钢梁与构造柱的连接方式主要包括以下几种：
1. 仅梁腹板连接：仅在梁的腹板处进行连接，这种方式常用于跨度较大或特殊结构的情况。

2. 仅梁翼缘连接：仅在梁的翼缘处进行连接，这种方式可以保证梁与构造柱的稳定性，但需要确保连接处的刚度和承载能力。

3. 柱上伸出加劲板与梁腹板相连：在构造柱上伸出加劲板，与梁的腹板通过焊接或其他方式进行连接，这种方式可以提高连接处的承载能力和稳定性。

4. 梁与柱用双盖板相连：在构造柱和钢梁之间设置双盖板，通过焊接或其他方式进行连接，这种方式可以增加连接处的刚度和稳定性，同时也可以提高构造柱和钢梁之间的抗剪切能力。

在进行钢梁与构造柱的连接时，需要注意以下几点：
1. 需要根据具体情况选择合适的连接方式，确保连接处的承载能力和稳定性。

2. 在进行焊接或其他连接操作时，需要确保焊缝的质量和强度，同时也要注意保护钢材不受焊接热量的影响。

3. 在连接完成后，需要进行检验和验收，确保连接处的质量和安全性符合相关标准和设计要求。
