标题栏的属性定义

  • 格式：docx
  • 大小：34.31 KB
  • 文档页数：13

标题栏的属性定义 步骤 | 命令 标题栏标题 由于 AutoCAD Mechanical 以多种语言提供，而 AutoCAD Mechanical 所提供标题栏上的标题栏标题可作为可译文字字符串。因此，这些标题栏标题将自动翻译为用户正在使用的平台的语言。

自定义标题栏时，用户无需考虑可译文字字符串。可以直接键入所需的标题栏标题。 标题栏数据 标题栏条目被作为属性。它们的格式通常为 GEN-TITLE-SOMENAME {12.3}，其中  GEN-TITLE-SOMENAME 为属性名称。  {12.3} 为定义的文字宽度与文字高度之比。例如，如果文字高度为 5 个单位，可用空间的宽度为 100 个单位，则花括号中应输入的值为 20。

标题栏属性包括： 属性 定义

GEN-TITLE-APPM 批准人 GEN-TITLE-CHECKD 审核日期 GEN-TITLE-CHKM 审核人 GEN-TITLE-CTRN 联系电话 GEN-TITLE-DACT 设计活动 GEN-TITLE-DAT 草图日期 GEN-TITLE-DES1 工程图标题 GEN-TITLE-DES2 工程图子标题 GEN-TITLE-DWG 文件名 GEN-TITLE-FSCM FSCM 编号 GEN-TITLE-ISSD 发行日期 GEN-TITLE-ISSM 发行方 GEN-TITLE-MAT1 材料线 2 GEN-TITLE-MAT2 材料线 1 GEN-TITLE-NAME 绘图人 GEN-TITLE-NORM1 原料线 2 GEN-TITLE-NORM2 原料线 1 GEN-TITLE-NR 工程图编号 GEN-TITLE-PLOT 出图日期 GEN-TITLE-POSI 项目编号 GEN-TITLE-QTY 数量 GEN-TITLE-REV 更改 GEN-TITLE-SCA 比例因子 GEN-TITLE-SHEET 图纸编号 GEN-TITLE-SIZ 大小 GEN-TITLE-WT 权值 关于可译文字的附加信息 可译文字采用 Igenmsg“gentitis”68{22.7} 的形式，其中  IgenMsg 调用语言转换器，指示它从多语言词典文件 (.mld) 中检索文字。  gentitis 是多语言词典文件（多语言词典文件存储在 acadm/translator 文件夹中）的名称。

 68 为要检索的文字的识别号。  {22.7} 为定义的文字宽度与文字高度之比。例如，如果文字高度为 5 个单位，可用空间的宽度为 100 个单位，则花括号中应输入的值为 20。 步骤 自定义图形边框和标题栏的步骤 1. 在命令提示下，输入 OPEN。

2. 选择包含最接近所需标题栏的文件。 注意程序将在包含标题边框文件的文件夹的“Title”子文件夹中存储标题栏。 3. 以其他名称将文件保存在同一文件夹中。

4. 从“视图”菜单中，选择“缩放”“全部缩放”。将显示标题栏。静态文字（标题栏标题，例如文字“文件名”）和变量文字（标题栏条目，例如文件名）显示为标记。

ISO 标题栏的图解

标题栏标题以红色显示，而标题栏数据（作为属性实现）以蓝色显示 5. 要编辑静态文字，请双击该静态文字，然后键入新标题。 注意尽管默认标题栏标题作为标记（例如 Igenmsg “gentitis” 60{22.7}）实现，但在插入自己的标题时不需要将其作为标记插入。键入要显示的文字。 自定义标题栏的图解

标题栏标题以红色显示，而标题栏数据（作为属性实现）以蓝色显示 6. 编辑变量文字的步骤： 1. 双击变量文字。将显示“编辑属性”对话框。 2. 在“标记”框中，键入标题栏属性的名称，使该名称以一对花括号结尾。 3. 在花括号之间键入变量文字的宽度和高度的比率。例如，如果文字高度为 5 个单位，可用宽度为 100 个单位，则应在花括号之间输入 20。

4. 在提示框中，为此变量文字键入标题。 注意尽管默认标题栏标题作为标记（例如 Igenmsg “gentitis” 60）实现，但无需将自定义标题作为标记插入。键入要显示的文字。 5. 在默认框中，键入该变量文字的默认值。 6. 单击“确定” 7. 使用 MOVE 和 ERASE 命令根据需要重新组织条目。 8. 保存并关闭该文件。 9. 在要添加标题栏的文件中，将此文件添加到可用标题栏的列表中。 创建标题栏条目输入文件的步骤 用于将信息输入到标题栏的文件必须是以 .tit 为文件扩展名保存的 ASCII 格式的文件。 文件的头两行必须包含下列信息：  1. 比例因子，例如 1:2  2. 工程图格式，例如 A2 （可选）使用余下的行可以将属性从工程图标题栏映射到相应的关联文本。例如：  3. （“GEN-TITLE-DWG”“文件名”）

 4. （“GEN-TITLE-NAME”“工程师姓名”） 示例： 1:10 C2 （“GEN-TITLE-DWG”“Proj_Gear2000i”） （“GEN-TITLE-MAT1”“钢材”） （“GEN-TITLE-NAME”“Peter 绘制”） （“GEN-TITLE_CHKM”“Charlie 审核”） 注意  如果遗漏了某项说明，则程序不会使用任何值填充各自的属性。

 程序不允许在文件中出现空行。  要在标题栏内使用引号（例如用于标记英寸值），必须在引号符号之前添加反斜杠。“USC 3/4\"”将生成 USC 3/4" 命令 AMTITLE 插入具有标题栏的图形边框。

功能区:注释 标签 布局 面板 标题 边框。 工具栏:“工程图标题栏和更改栏” 菜单:注释(N) 工程图标题栏和更改栏(R) 工程图标题栏/边框(D) 命令条目:amtitle 也可以使用该命令编辑现有的图形边框。可以设置“标题栏”、“图纸格式”以及“缩放”的选项。 AMTITLE 命令由“带标题栏的图形边框”对话框控制。设置“标题栏”、“图纸格式”以及“比例”选项。命令行选项取决于对话框中的设置。 命令行选项 插入点: 单击工程图中的点以插入工程图标题栏/边框，或按 ENTER 键在 (0,0,0) 上插入边框。 用户可以在“更改标题栏条目”对话框中输入附加的条目。 将要居中并重新设定比例的对象： 选择对象: 指定对象。 选择对象: 指定另一对象，或按 ENTER 键继续。 对象的新位置: 选择图形边框中要插入对象的点。 注意  如果工程图中已经存在标题栏，将显示“编辑图形边框或标题栏”对话框。选择“新建图形边框/标题栏”选项以插入新的标题栏，或选择“更改图形边框/标题栏”修改现有的图形边框或标题栏。

 Microsoft Windows 短日期格式可以确定日期格式。要更改现有标题栏的日期格式，请更改 Microsoft Windows 的短日期格式（使用“控制面板”中的“区域和语言设置”小程序更改），然后再次插入标题栏。 “带标题栏的边界”对话框 图纸格式

包括标准化的图形边框，这些图形边框保存在标题边框文件夹中。可以使用某种标准化格式，或选择自定义格式。要使用自定义格式，请启动 AMOPTIONS 命令并在“AM:标准”选项卡（“选项”对话框）中双击“工程图”。在“工程图纸设置”对话框的“默认图纸格式”下，选择“附加”以选择并向现有列表中添加客户图纸格式。

标题栏 包括标准化的标题栏，这些标题栏保存在标题边框文件夹中。用户可以使用标准化格式之一，或选择并使用自定义格式。要使用自定义格式，请启动 AMOPTIONS 命令并在“AM:标准”选项卡（“选项”对话框）中双击“工程图”。在“工程图纸设置”对话框的“默认标题栏”下，选择“附加”以选择并向现有列表中添加客户图纸格式。

拉伸标题栏 打开“拉伸标题栏”对话框，以便用户可以向工程图添加标题栏拉伸。此选项仅在 GOST 标准中可用。 比例 显示所有标准的比例因子。用户可以自己输入比例因子。 计算 建议工程图部分的比例系数，或建议预选边框的工程图中现有对象尺寸的比例系数。计算的比例系数将显示在比例框中。比例因子的“计算”选项在布局中无效。 设置基本比例因子 选择该选项后，图形部分视图比例因子将作为基本比例因子（仅用于模型空间）保存在配置文件中。 设置图形默认值 将栅格、捕捉、限制值、线型比例以及其他选项设置为与用户选定的比例因子对应的默认值。以下系统变量将受到影响：  CHAMFERA  CHAMFERB  FILLETRAD  GRIDUNIT  SNAPUNIT  LUPREC  LTSCALE 执行重新缩放 调整文字、符号、标注、表格以及其他元素，以使其符合已更改的比例因子。 移动对象 将现有的对象放置在图形编辑器中，该编辑器位于插入的图形边框内。如果还选择了“自动放置”选项，则选定的对象将移动到边框的中心。 自动放置 将选定的对象移动到图形边框的中心。如果在“工程图设置”对话框（可通过“选项”对话框的“AM:标准”选项卡访问）中选择了“要重新缩放的对象: 自动选择”选项，则会自动选择位于已插入的图形边框内的所有对象。如果不存在边框，将选择所有对象。如果对象位于边框之外，请清除“工程图设置”对话框（通过“选项”对话框的“AM:标准”选项卡访问）中的“自动选择”复选框。否则，位于边框之外的对象将不会成为选定边框内的一部分。

解冻所有图层 选择包括对象的所有图层，将它们移动到边框内，然后解冻。完成后，将恢复图层的状态。 检索零件参照 从零件参照中检索标题栏的值。如果工程图中包含多个零件参照，请选择零件参照。 检索部件特性

合集下载

立创eda标题栏修改

立创eda标题栏修改

立创eda标题栏修改立创EDA是一款国内知名的电子设计自动化（Electronic Design Automation，EDA）软件，广泛应用于电子电路设计、PCB设计等领域。

作为一款国产软件，立创EDA在功能、性能和用户体验方面不断优化，逐渐赢得了越来越多设计师的青睐。

本文将介绍如何修改立创EDA标题栏，以满足不同用户的需求。

一、修改标题栏的必要性立创EDA默认的标题栏包含了软件的名称、版本号以及一些功能模块。

但在实际使用过程中，部分用户可能希望自定义标题栏，以便更好地展示项目信息。

修改标题栏可以提高工作效率，使设计成果更加清晰易懂。

二、修改标题栏的方法1.打开立创EDA软件，点击菜单栏中的“文件”选项，选择“属性”或使用快捷键Ctrl+Alt+P打开属性设置窗口。

2. 在属性设置窗口中，选择左侧的“外观”选项。

3. 在右侧的“标题栏”区域，可以看到当前标题栏的样式和内容。

点击“自定义”按钮，进入标题栏编辑界面。

4. 在标题栏编辑界面，可以对标题栏进行如下修改：a.修改标题栏文字：在“标题栏文字”输入框中，可以输入自定义的标题。

例如，可以将项目名称、设计者姓名等信息添加进去。

b.修改标题栏样式：在“标题栏样式”区域，可以调整标题栏的字体、颜色、对齐方式等。

c.添加项目LOGO：点击“上传LOGO”按钮，可以从计算机中选择项目LOGO，并将其添加到标题栏中。

5.完成标题栏修改后，点击“确定”按钮保存设置。

返回软件主界面，可以看到修改后的标题栏已生效。

三、总结通过修改立创EDA标题栏，用户可以更好地展示项目信息，提高设计成果的辨识度。

在实际应用中，设计师可以根据个人喜好和项目需求，随时调整标题栏样式，以满足不同场景下的使用要求。

作为一款国产EDA软件，立创EDA在功能和用户体验方面的不断优化，有助于推动我国电子设计领域的发展。

Quick之QML自定义窗口标题栏

Quick之QML自定义窗口标题栏

Quick之QML⾃定义窗⼝标题栏前⾔`在实际的开发中，QML⾃带的组件基本上不会直接⽤，因为需要花⾥胡哨的样式，所以需要我们。

`运⾏效果知识点ApplicationWindowItemMouseAreaButton实现思想// <1> 隐藏原⽣窗⼝的系统标题栏// Qt.Window >> 指定该部件为窗⼝属性。

请注意，如果⼩部件没有⽗级，则⽆法取消设置此标志。

// Qt.FramelessWindowHint >> 设置窗⼝属性为⽆边框样式flags: Qt.Window | Qt.FramelessWindowHint<2> ⾃定义窗⼝标题栏样式// 直接定义⼀个 Item 或者其他组件作为窗⼝的标题栏即可// 窗⼝的id为 rootWindow// 处理窗⼝ onTitleChanged 信号，同步到⾃定义标题栏即可Rectangle {id : rootWindowMenuBarwidth: rootWindow.widthheight: 40Text {id: rootWindowTitleBarTitleTexttext: rootWindow.title}}<3> ⾃定义窗⼝标题栏事件// MouseArea >> 不可见的组件，其功能提供⿏标处理信号MouseArea {MouseArea {anchors.fill: rootWindowTitleBar// 只处理⿏标左键acceptedButtons: Qt.LeftButton// 接收⿏标按下事件onPressed: {rootWindow.rootWindowTitleMousePos = Qt.point(mouseX,mouseY)rootWindow.isMoveWindow = true}// ⿏标释放，关闭窗⼝移动flagonReleased: {if(mouse.button === Qt.LeftButton){rootWindow.isMoveWindow = false}}//onMouseXChanged: {if(rootWindow.isMoveWindow){rootWindow.x += mouseX - rootWindow.rootWindowTitleMousePos.x; }}onMouseYChanged: {rootWindow.y += mouseY - rootWindow.rootWindowTitleMousePos.y; }}<4> ⾃定义窗⼝标题栏样式Button {id : pushbtnWindowsClosewidth: 30height: 30anchors.margins: 5anchors.right: rootWindowTitleBar.rightanchors.topMargin: 5anchors.verticalCenter: parent.verticalCentertext: "X"}Button {id : pushbtnWindowsMaximizewidth: 30height: 30anchors.margins: 5anchors.verticalCenter: parent.verticalCenteranchors.right: pushbtnWindowsClose.lefttext: "⼝"}Button {id : pushbtnWindowsMinimizewidth: 30height: 30anchors.margins: 5anchors.verticalCenter: parent.verticalCenteranchors.right: pushbtnWindowsMaximize.lefttext: "⼀"}完整QML代码import QtQuick 2.12import QtQuick.Window 2.12import QtQuick.Controls 2.5ApplicationWindow {property bool isMoveWindow: falseproperty point rootWindowTitleMousePos: Qt.point(x,y)id : rootWindowvisible: truewidth: 640height: 480title: qsTr("Hello World")flags: Qt.Window | Qt.FramelessWindowHintonTitleChanged: rootWindowTitleBarTitleText.text = titleRectangle {id : rootWindowTitleBarwidth: rootWindow.widthheight: 40border.color: "red"color: "black"Text {id: rootWindowTitleBarTitleTexttext: rootWindow.titlecolor: "white"anchors.verticalCenter: parent.verticalCenter}// 为窗⼝标题栏添加⿏标事件MouseArea {anchors.fill: rootWindowTitleBar// 只处理⿏标左键acceptedButtons: Qt.LeftButton// 接收⿏标按下事件onPressed: {rootWindow.rootWindowTitleMousePos = Qt.point(mouseX,mouseY)rootWindow.isMoveWindow = true}// ⿏标释放，关闭窗⼝移动flagonReleased: {if(mouse.button === Qt.LeftButton){rootWindow.isMoveWindow = false}}//onMouseXChanged: {if(rootWindow.isMoveWindow){rootWindow.x += mouseX - rootWindow.rootWindowTitleMousePos.x; }}onMouseYChanged: {rootWindow.y += mouseY - rootWindow.rootWindowTitleMousePos.y; }}Button {id : pushbtnWindowsClosewidth: 30height: 30anchors.margins: 5anchors.right: rootWindowTitleBar.rightanchors.topMargin: 5anchors.verticalCenter: parent.verticalCentertext: "X"}Button {id : pushbtnWindowsMaximizewidth: 30height: 30anchors.margins: 5anchors.verticalCenter: parent.verticalCenteranchors.right: pushbtnWindowsClose.lefttext: "⼝"}Button {id : pushbtnWindowsMinimizewidth: 30height: 30anchors.margins: 5anchors.verticalCenter: parent.verticalCenteranchors.right: pushbtnWindowsMaximize.lefttext: "⼀"}}}。

CAD增强属性编辑器的操作

CAD增强属性编辑器的操作

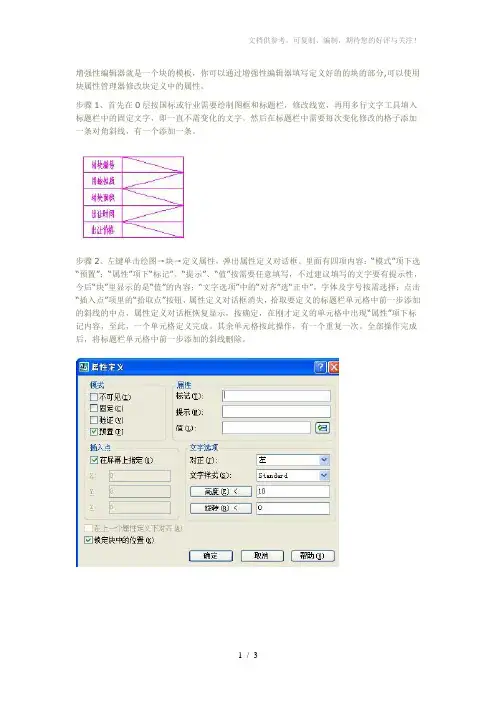

增强性编辑器就是一个块的模板，你可以通过增强性编辑器填写定义好的的块的部分,可以使用块属性管理器修改块定义中的属性。
