聚氨酯防水施工方案

一、材料要求

1、聚氨酯涂膜防水材料（双组份），应有出厂合格证，应经复试合格后使用。

2、甲组份是以聚醚树脂和二异氰酸酯等原料，经过聚合及反应制成的含有端异氰酸酯基的聚氨基甲酸酯预聚物，外观为浅黄粘稠状，桶装，每桶20kg。乙组份是由固化剂、促进剂、增韧剂、防霉剂、填充剂和稀剂等混合加工制成，外观有红、黑、白、黄及咖啡色等，膏状物，桶装，每桶40kg。

二、主要机具

一般应备有电动搅拌器（功率0.3-0.5KW,200-500r/min）、搅拌桶（容积10L），油漆桶（3L）、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。

三、作业条件

1、涂刷防水层的基层表面，必须将尘土、杂物等清扫干净，表面残留的灰浆硬块和突出部分应铲平、扫净，抹灰、压不，阴阳角处应抹成圆弧或钝角。

2、涂刷防水层的基层表面应保持干燥，并要平整、牢固，不得有空鼓、开裂及起砂等缺陷。

3、在找平层接地漏、管根、出水口、卫生洁具根部（边沿），要收头圆滑。坡度符合设计要求，部件必须安装牢固，嵌封严密。经过验收。

4、突出地面的管根、地漏、排水口、阴阳角等细部，应先做好附加层增补处理，刷完聚氨酯底胶后，经检查并办完隐蔽工程验收。

5、防水层所用的各类材料，基层处理剂、二甲苯等均属易燃物品，储存和保管要远离火源，施工操作时，应严禁烟火。

6、防水层施工不得在雨天、大风天进行，冬期施工的环境温度应不低于5℃。

四、操作工艺

1、工艺流程

清理基层表面→细部处理→配制底胶→涂刷底胶（相当于冷底子油） →细部附中层施工→第一遍涂膜→第二遍涂膜→第三遍涂膜防水层施工→防水层

一次试水→保护层饰面层施工→防水层二次试水→防水层验收

2、防水层施工前，应将基层表面的尘土等杂物清除干净，并用干净的湿布擦一次。

[PAGE]

3、涂刷防水层的基层表面，不得有凸凹不平、松动、空鼓、起砂、开裂等缺陷，含水率一般不大于9%。

1 / 6

聚氨酯防水涂料

施

工

方

案

新蒲建设集团有限公司

聚氨酯防水涂料施工方案

2 / 6

一、工程概况：郑州市惠济区花园口镇合村并城项目安置区一期工程，位于郑州市惠济区, 西临京水西路、东临京水路，北临迎客北路，南临祥云路，工程建设单位为河南惠花城乡建设发展有限公司，设计单位为郑州市建筑设计院，勘察单位为河南省建筑设计研究院有限公司，工程监理单位为河南海华工程建设监理公司，工程总承包单位为：新蒲建设集团有限公司。

（一）、施工准备工作：

1、材料的保管和使用：

1）置于阴凉处干燥处。

2）贮存期不超过一年，开罐料当天用完。

3）设专门储存点，防止雨淋日晒。

4）远离火源，分开贮存。

2、施工工具：

搅拌器、搅拌桶、小油漆桶、橡皮刮板、油漆刷、小抹子、扫帚、磅秤、灭火器等。

3、基层处理及要求：

1）涂膜防水基层应坚实，具有一定强度，清扫干净，表面无浮土、砂粒等污物。

2）基层表面应平整、光滑、无松动，对于残留的砂浆、突起物应以铲刀削平，不允许有凹凸起砂现象。

3 / 6 3）平面基层可用1：3水泥砂浆抹成3%的坡度，阴阳角处基层应抹成R=10mm的园弧形，管道、地漏等细部基层应抹平、压光，但注意管道应当高出基层20mm以上，而排水口和地漏应低于防水层。

4）基层应干燥，含水率以小于9%为宜，不允许有明水。

5）对于不同种基层衔接部位、施工缝处，以及开裂部位，均应当嵌补缝隙，铺贴绝缘胶条，再用聚胺酯做6遍，增加涂膜遍数，补强更佳。

（二）、施工操作技术：

1、施工顺序：

应先做特殊部位后做大面积防水层，先做垂直面部位后做水平面防水层，每次涂抹应方向垂直。

2、工艺流程图：

基层检查、清扫

全面涂膜基层（涂膜底层涂料）

涂膜阴阳角、穿墙管道周围

施工缝、变形缝等接口部位增补涂膜

垂直面涂膜第一道涂膜

清理涂膜层上的杂质

修补涂膜层上的空鼓、气孔、伤痕等缺

4 / 6

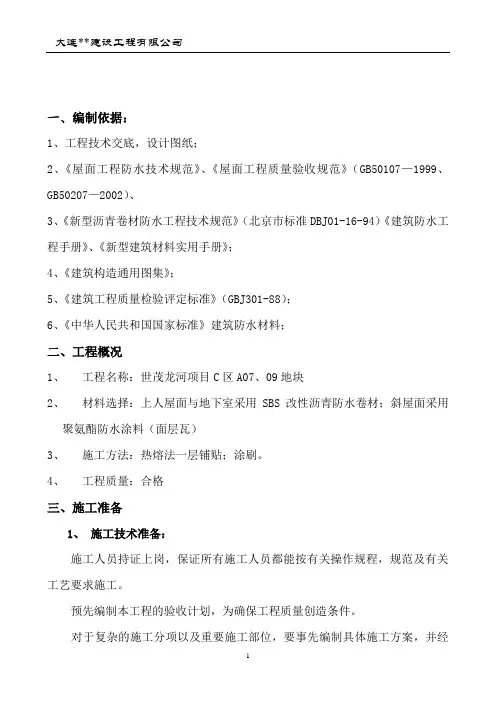

大连**建设工程有限公司

1

一、编制依据：

1、工程技术交底，设计图纸；

2、《屋面工程防水技术规范》、《屋面工程质量验收规范》（GB50107—1999、GB50207—2002）、

3、《新型沥青卷材防水工程技术规范》（北京市标准DBJ01-16-94）《建筑防水工程手册》、《新型建筑材料实用手册》；

4、《建筑构造通用图集》；

5、《建筑工程质量检验评定标准》（GBJ301-88）；

6、《中华人民共和国国家标准》建筑防水材料；

二、工程概况

1、 工程名称：世茂龙河项目C区A07、09地块

2、 材料选择：上人屋面与地下室采用SBS改性沥青防水卷材；斜屋面采用聚氨酯防水涂料（面层瓦）

3、 施工方法：热熔法一层铺贴；涂刷。

4、 工程质量：合格

三、施工准备

1、 施工技术准备：

施工人员持证上岗，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工。

预先编制本工程的验收计划，为确保工程质量创造条件。

对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案，并经 大连**建设工程有限公司

2 过建设单位及监理部门审定。

2、人员准备：

该项目工程人员安排如下：

序号 工 种 人数 工 作 内 容

1 技术人员 2 编制方案、制定措施、整理资料、技术交底

2 质安人员 2 质量安全监督、工程验收

3 测量人员 4 放线

4 采购人员 3 材料供应及时通知检验

5 主要施工人员 10 清除层面杂质灰尘,涂刷胶粘剂、铺贴卷材、表层处理

6 机械设备 1 维修所有机械小工具等

7 零星 3 零星工程

3、材料准备：

3.1、材料性能

SBS改性沥青防水卷材采用SBS改性沥青为主要材料加工制成，是近年来深受社会推崇的一种新型防水卷材，具有高温不流淌，低温柔度好，延伸率大，不脆裂，耐疲劳，抗老化，韧性强，抗撕裂强度和耐穿刺性能好，使用寿命长，防水性能优异。采用热熔施工法，把卷材热熔搭接，熔合为一体，形成防水层，达到防水效果。

目 录

一、施工准备…………………………………………………………1

二、操作工艺…………………………………………………………2

三、质量标准…………………………………………………………4

四、成品保护…………………………………………………………5

五、应注意的质量问题………………………………………………5

六、质量记录…………………………………………………………5

七、安全文明施工质量保证措施……………………………………5

一、施工准备

1、材料及要求

(1)聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。

聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3.5±0.2％为宜。乙组份：羟基含量以0.7±0.1％为宜。

两组份材料应分别保管，存放在室内通风干燥处，储藏期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1：2的比例配合，形成聚氨酯防水涂料，技术性能指标如下：

固体含量： ≥93％

抗拉强度： ≥0.6MPa

延伸率： ≥300％

低温柔度：在-200C绕∮20mm圆棒无裂纹

耐热度： 800C不流淌 不透水性： ＞0.2 MPa

干燥时间： 1～6h

(2)辅助材料：

磷酸：用于做缓冲剂。

二月桂酸二丁基锡：用于做促凝剂。

二甲苯或醋酸乙酯：用于稀释和清洗工具。

2、主要机具：

(1)电动工具：电动搅拌器。

(2)手动工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。

3、作业条件：
