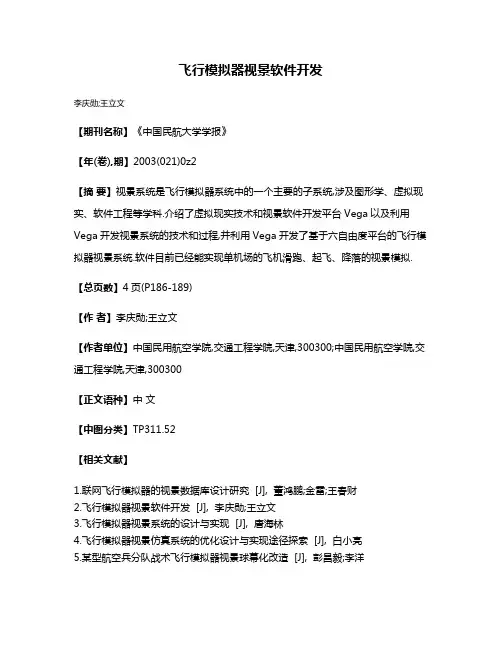

飞行模拟器视景软件开发
李庆勋;王立文
【期刊名称】《中国民航大学学报》
【年(卷),期】2003(021)0z2
【摘要】视景系统是飞行模拟器系统中的一个主要的子系统,涉及图形学、虚拟现实、软件工程等学科.介绍了虚拟现实技术和视景软件开发平台Vega以及利用Vega开发视景系统的技术和过程,并利用Vega开发了基于六自由度平台的飞行模拟器视景系统.软件目前已经能实现单机场的飞机滑跑、起飞、降落的视景模拟.【总页数】4页(P186-189)
【作者】李庆勋;王立文
【作者单位】中国民用航空学院,交通工程学院,天津,300300;中国民用航空学院,交通工程学院,天津,300300
【正文语种】中文
【中图分类】TP311.52
【相关文献】
1.联网飞行模拟器的视景数据库设计研究 [J], 董鸿鹏;金雷;王春财
2.飞行模拟器视景软件开发 [J], 李庆勋;王立文
3.飞行模拟器视景系统的设计与实现 [J], 唐海林
4.飞行模拟器视景仿真系统的优化设计与实现途径探索 [J], 白小亮
5.某型航空兵分队战术飞行模拟器视景球幕化改造 [J], 彭昌毅;李洋
因版权原因，仅展示原文概要，查看原文内容请购买。
全飞行模拟机视景系统显示技术的发展
飞行模拟机视景系统是飞行模拟器中非常重要的部分，它通过投影仪将计算机生成的虚拟场景投射到模拟机的视景系统上，使飞行员获得准确的视觉反馈，让其感受到真实的飞行环境。
随着科技的不断进步，飞行模拟机视景系统的显示技术也在不断发展，下面就对其发展过程进行详细阐述。
早期的飞行模拟机视景系统主要采用投影幕布加电灯泡的方式来实现显示效果。
这种显示技术的优点是成本低廉，但是存在诸多缺点，比如投影幕布的颜色不真实、光线不均匀等。
而且由于幕布的存在，画面会产生明显的网格感，影响了飞行员的真实感受。
随着液晶显示技术的成熟应用，液晶显示器逐渐被引入到飞行模拟机视景系统中。
液晶显示器具有颜色饱和度高、亮度均匀等优点，并且可以实现更高的分辨率。
但是由于液晶显示器自身的特点，其对于黑色的显示效果并不好，容易出现灰度不均匀的问题。
为了进一步提高飞行模拟机视景系统的显示效果，全息柔性屏幕技术被引入到了飞行模拟器中。
全息柔性屏幕技术能够消除幕布产生的网格效应，让飞行员感受到更加真实的视觉体验。
该技术还可以实现更高的对比度和更宽的视角范围，让飞行员可以获得更准确的空间感知。
除了视景系统本身的技术发展外，显示软件的优化也对飞行模拟机视景系统的显示效果起到重要作用。
现代飞行模拟器的视景系统使用了高度精细的计算机图形学技术，能够生成逼真的虚拟飞行环境。
通过优化软件的算法和渲染技术，可以提高图像的清晰度和细腻度，让飞行员感受到更真实的飞行体验。
大下视场飞行模拟器视景系统的设计与实现邓晴莺;李国翬;王宝奇;姚建铨【摘要】飞行模拟器视景系统是飞行模拟器的重要组成部分.针对飞行模拟器视景系统实时性要求高、视场角较大、场景覆盖范围较大、逼真度高等特点,基于某直升机飞行模拟器研制对下视场要求较大的特定需求,对大下视场模拟器视景系统的显示系统、多通道网络结构、视景仿真软件以及视景数据库进行了设计和实现,并对其中的关键技术如成像球幕加工技术、多通道同步和融合技术进行了深入研究.实际效果表明,该系统能够实现大下视场视景系统研制任务的需求,达到了国内领先水平.【期刊名称】《系统仿真技术》【年(卷),期】2016(012)002【总页数】8页(P123-129,139)【关键词】视景系统;飞行模拟;球幕;大下视场【作者】邓晴莺;李国翬;王宝奇;姚建铨【作者单位】天津大学天津开发区奥金高新技术有限公司,天津300072;北京摩诘创新科技股份有限公司,北京 100029;天津大学天津开发区奥金高新技术有限公司,天津300072;北京摩诘创新科技股份有限公司,北京 100029;天津大学天津开发区奥金高新技术有限公司,天津300072;北京摩诘创新科技股份有限公司,北京100029;天津大学天津开发区奥金高新技术有限公司,天津300072;北京摩诘创新科技股份有限公司,北京 100029【正文语种】中文【中图分类】T391.9随着计算机性能大幅度提高,地景图像技术、图形绘制技术、投影等相关技术的发展,虚拟现实渐渐成为建模与仿真技术的关键[1]。
飞行模拟器作为虚拟现实应用之一,可以让飞行员的训练不受气候、地形地域和环境的限制,可以针对飞行特情进行训练,大大提高了训练的安全性并降低了训练费用。
以我军某型号的飞机为例,该机购置费2.5亿元,飞行小时训练费用为23万元左右。
飞行模拟器购置费5000万元,每小时训练飞行费用为3200元。
只有实际飞行小时训练费用的1/70。

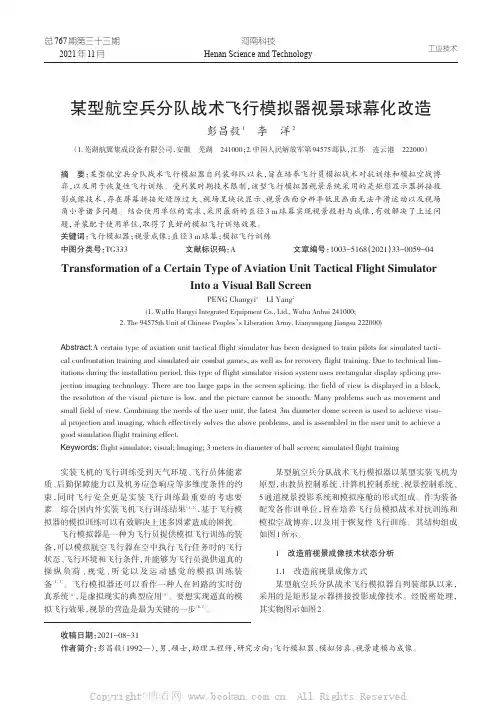

河南科技Henan Science and Technology 工业技术总767期第三十三期2021年11月某型航空兵分队战术飞行模拟器视景球幕化改造彭昌毅1李洋2（1.芜湖航翼集成设备有限公司，安徽芜湖241000；2.中国人民解放军第94575部队，江苏连云港222000）摘要：某型航空兵分队战术飞行模拟器自列装部队以来，旨在培养飞行员模拟战术对抗训练和模拟空战博弈，以及用于恢复性飞行训练。
受列装时期技术限制，该型飞行模拟器视景系统采用的是矩形显示器拼接投影成像技术，存在屏幕拼接处缝隙过大、视场呈块状显示、视景画面分辨率低且画面无法平滑运动以及视场角小等诸多问题。
结合使用单位的需求，采用最新的直径3m球幕实现视景投射与成像，有效解决了上述问题，并装配于使用单位，取得了良好的模拟飞行训练效果。
关键词：飞行模拟器；视景成像；直径3m球幕；模拟飞行训练中图分类号：TG333文献标识码：A文章编号：1003-5168（2021）33-0059-04 Transformation of a Certain Type of Aviation Unit Tactical Flight SimulatorInto a Visual Ball ScreenPENG Changyi1LI Yang2(1.WuHu Hangyi Integrated Equipment Co.,Ltd.,Wuhu Anhui241000;2.The94575th Unit of Chinese Peoples’s Liberation Army,Lianyungang Jiangsu222000)Abstract:A certain type of aviation unit tactical flight simulator has been designed to train pilots for simulated tacti⁃cal confrontation training and simulated air combat games,as well as for recovery flight training.Due to technical lim⁃itations during the installation period,this type of flight simulator vision system uses rectangular display splicing pro⁃jection imaging technology.There are too large gaps in the screen splicing,the field of view is displayed in a block, the resolution of the visual picture is low,and the picture cannot be smooth.Many problems such as movement and small field of bining the needs of the user unit,the latest3m diameter dome screen is used to achieve visu⁃al projection and imaging,which effectively solves the above problems,and is assembled in the user unit to achieve a good simulation flight training effect.Keywords:flight simulator;visual;lmaging;3meters in diameter of ball screen;simulated flight training实装飞机的飞行训练受到天气环境、飞行员体能素质、后勤保障能力以及机务应急响应等多维度条件的约束，同时飞行安全更是实装飞行训练最重要的考虑要素。

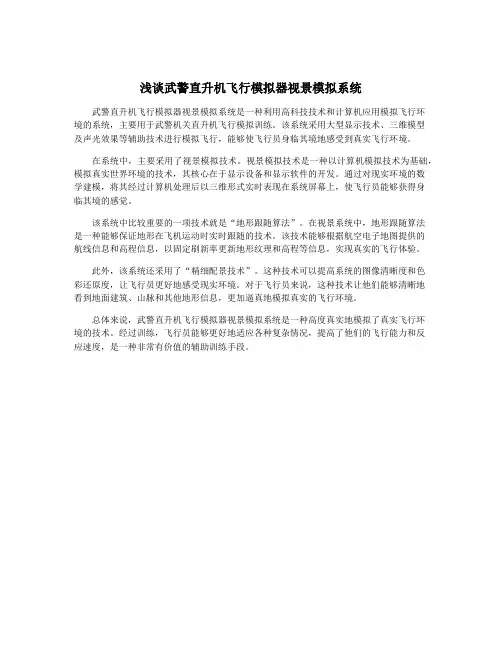

浅谈武警直升机飞行模拟器视景模拟系统
武警直升机飞行模拟器视景模拟系统是一种利用高科技技术和计算机应用模拟飞行环
境的系统，主要用于武警机关直升机飞行模拟训练。
该系统采用大型显示技术、三维模型
及声光效果等辅助技术进行模拟飞行，能够使飞行员身临其境地感受到真实飞行环境。
在系统中，主要采用了视景模拟技术。
视景模拟技术是一种以计算机模拟技术为基础，模拟真实世界环境的技术，其核心在于显示设备和显示软件的开发。
通过对现实环境的数
学建模，将其经过计算机处理后以三维形式实时表现在系统屏幕上，使飞行员能够获得身
临其境的感觉。
该系统中比较重要的一项技术就是“地形跟随算法”。
在视景系统中，地形跟随算法
是一种能够保证地形在飞机运动时实时跟随的技术。
该技术能够根据航空电子地图提供的
航线信息和高程信息，以固定刷新率更新地形纹理和高程等信息，实现真实的飞行体验。
此外，该系统还采用了“精细配景技术”。
这种技术可以提高系统的图像清晰度和色
彩还原度，让飞行员更好地感受现实环境。
对于飞行员来说，这种技术让他们能够清晰地
看到地面建筑、山脉和其他地形信息，更加逼真地模拟真实的飞行环境。
总体来说，武警直升机飞行模拟器视景模拟系统是一种高度真实地模拟了真实飞行环
境的技术。
经过训练，飞行员能够更好地适应各种复杂情况，提高了他们的飞行能力和反
应速度，是一种非常有价值的辅助训练手段。

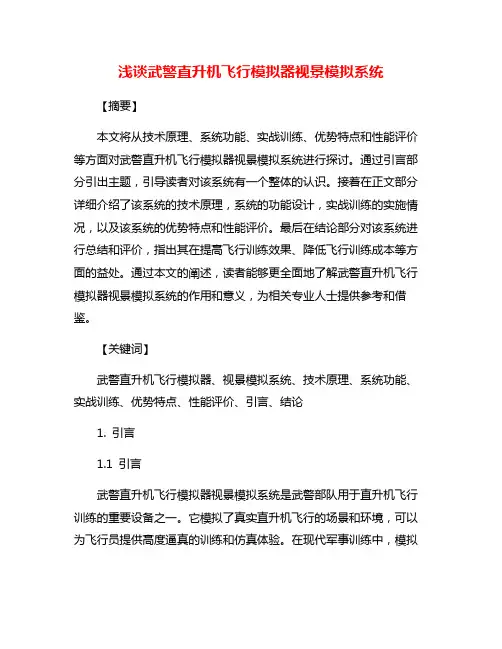

浅谈武警直升机飞行模拟器视景模拟系统【摘要】本文将从技术原理、系统功能、实战训练、优势特点和性能评价等方面对武警直升机飞行模拟器视景模拟系统进行探讨。
通过引言部分引出主题，引导读者对该系统有一个整体的认识。
接着在正文部分详细介绍了该系统的技术原理，系统的功能设计，实战训练的实施情况，以及该系统的优势特点和性能评价。
最后在结论部分对该系统进行总结和评价，指出其在提高飞行训练效果、降低飞行训练成本等方面的益处。
通过本文的阐述，读者能够更全面地了解武警直升机飞行模拟器视景模拟系统的作用和意义，为相关专业人士提供参考和借鉴。
【关键词】武警直升机飞行模拟器、视景模拟系统、技术原理、系统功能、实战训练、优势特点、性能评价、引言、结论1. 引言1.1 引言武警直升机飞行模拟器视景模拟系统是武警部队用于直升机飞行训练的重要设备之一。
它模拟了真实直升机飞行的场景和环境，可以为飞行员提供高度逼真的训练和仿真体验。
在现代军事训练中，模拟器技术的应用已经成为不可或缺的一部分，对飞行员的训练和素质提升起到了关键作用。
2. 正文2.1 技术原理技术原理是武警直升机飞行模拟器视景模拟系统的核心部分，它通过复杂的软硬件结合，模拟出真实直升机飞行的环境和情境，提供给飞行员真实的飞行体验。
这一系统主要依靠四个关键技术来实现：1. 图形处理技术：该系统使用先进的图形处理技术，包括实时渲染、纹理映射和光影效果等，来呈现逼真的飞行场景和环境。
通过优化图形处理流程，确保飞行员能够感受到真实的飞行体验。
2. 飞行动力学模型：系统还集成了精密的飞行动力学模型，模拟直升机在不同气候条件下的飞行特性和操作表现。
这些模型考虑了飞机重量、气动力、引擎性能等因素，确保飞行员可以在模拟环境中准确地感受到直升机的飞行特点。
3. 虚拟现实技术：武警直升机飞行模拟器视景模拟系统还采用了虚拟现实技术，通过头戴式显示器、触摸屏等设备，为飞行员提供逼真的视听感受。
这些设备可以模拟出直升机驾驶舱的视野和操作界面，使飞行员能够身临其境地体验飞行过程。

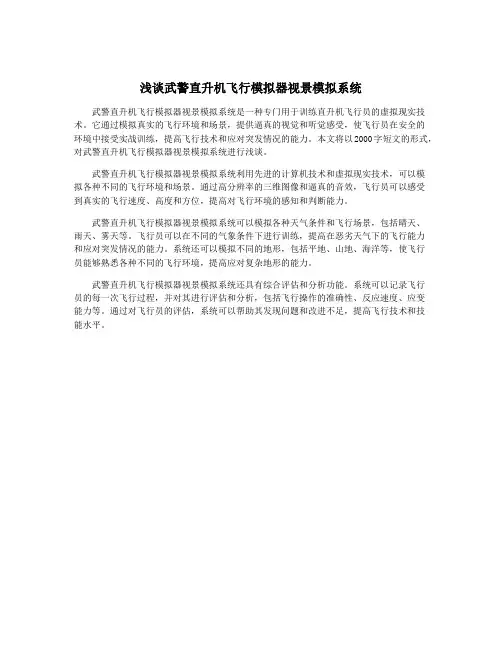

浅谈武警直升机飞行模拟器视景模拟系统
武警直升机飞行模拟器视景模拟系统是一种专门用于训练直升机飞行员的虚拟现实技术。
它通过模拟真实的飞行环境和场景，提供逼真的视觉和听觉感受，使飞行员在安全的
环境中接受实战训练，提高飞行技术和应对突发情况的能力。
本文将以2000字短文的形式，对武警直升机飞行模拟器视景模拟系统进行浅谈。
武警直升机飞行模拟器视景模拟系统利用先进的计算机技术和虚拟现实技术，可以模
拟各种不同的飞行环境和场景。
通过高分辨率的三维图像和逼真的音效，飞行员可以感受
到真实的飞行速度、高度和方位，提高对飞行环境的感知和判断能力。
武警直升机飞行模拟器视景模拟系统可以模拟各种天气条件和飞行场景，包括晴天、
雨天、雾天等。
飞行员可以在不同的气象条件下进行训练，提高在恶劣天气下的飞行能力
和应对突发情况的能力。
系统还可以模拟不同的地形，包括平地、山地、海洋等，使飞行
员能够熟悉各种不同的飞行环境，提高应对复杂地形的能力。
武警直升机飞行模拟器视景模拟系统还具有综合评估和分析功能。
系统可以记录飞行
员的每一次飞行过程，并对其进行评估和分析，包括飞行操作的准确性、反应速度、应变
能力等。
通过对飞行员的评估，系统可以帮助其发现问题和改进不足，提高飞行技术和技
能水平。
全飞行模拟机视景系统显示技术的发展飞行模拟机是现代航空产业中的重要装备之一。
它可以实现对飞行员在各类飞机机型上的培训和评估，为商业飞行和军事航空提供了不可替代的训练工具。
飞行模拟机的一个主要组成部分就是视景模拟系统。
视景模拟系统用于模拟不同的飞行环境和场景，为飞行员提供真实的视觉体验，使其感受到飞行操作的真实性和紧张感。
通常情况下，视景模拟系统可以分为逼真化模拟机（Level D）和非逼真化模拟机（Non-Level D Simulator）两类。
逼真化模拟机需要具备与真实飞机相同的运动以及视场要求，而非逼真化模拟机仅需要满足机构运动和视觉景象的一般要求。
为了保证飞行模拟器的视景效果，视景系统显示技术逐渐得到了发展，并取得了长足进步。
20世纪70年代初期，视景系统主要使用的是幻灯片和胶片投影技术，这些投影技术存在重量大，占用空间大，维护成本高等问题。
此后，逐渐采用了立体显示技术和投影显示技术来改进飞行模拟器的视景系统。
立体显示技术是一种通过立体成像，让观众获得立体效果的显示技术，激光干涉术、激光投影术等都是立体显示技术的代表。
其中最成功的应用是头戴沉浸式立体显示技术，这种技术使用立体先进的技术，允许飞行员的头部动作控制头戴式显示器，使其可以虚拟出不同的景象。
这种技术得到了广泛的应用，对培训飞行员起到了重要的帮助作用。
投影显示技术则是利用高亮度的光源在特定的投影屏幕上展示图像。
在20世纪80年代，投影显示技术在视景系统中广泛应用。
模拟机视景系统采用的是激光干涉术、激光投射术等高质量的投影技术，可在模拟机内展现真实的视觉体验。
其中激光干涉术采用了激光发射器将激光束聚焦到投影面上，提供了很好的视觉体验。
激光显示技术的出现将飞行模拟器的视景效果提升到了一个新的水平。
随着科技的进步，投影显示技术和立体显示技术逐渐向数字化显示技术转变。
数字化显示技术可以生成更真实的场景，更加忠实的模拟飞行的真实情况，它的动态模拟效果可以将各种环境及天气变化呈现给飞行员，为他们带来高度真实的飞行体验。

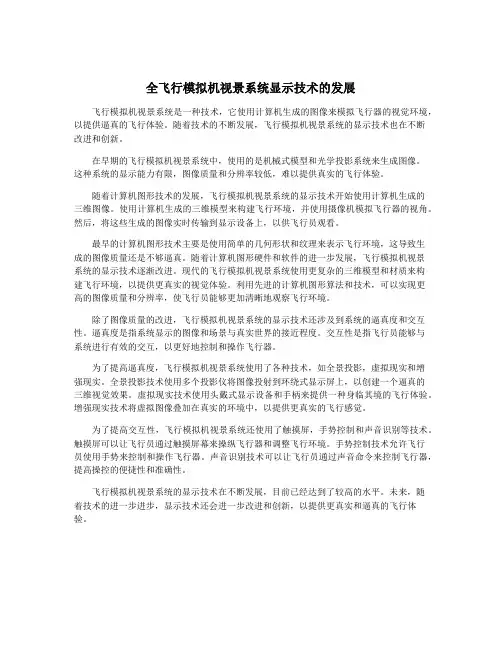

全飞行模拟机视景系统显示技术的发展飞行模拟机视景系统是一种技术，它使用计算机生成的图像来模拟飞行器的视觉环境，以提供逼真的飞行体验。
随着技术的不断发展，飞行模拟机视景系统的显示技术也在不断改进和创新。
在早期的飞行模拟机视景系统中，使用的是机械式模型和光学投影系统来生成图像。
这种系统的显示能力有限，图像质量和分辨率较低，难以提供真实的飞行体验。
随着计算机图形技术的发展，飞行模拟机视景系统的显示技术开始使用计算机生成的三维图像。
使用计算机生成的三维模型来构建飞行环境，并使用摄像机模拟飞行器的视角。
然后，将这些生成的图像实时传输到显示设备上，以供飞行员观看。
最早的计算机图形技术主要是使用简单的几何形状和纹理来表示飞行环境，这导致生成的图像质量还是不够逼真。
随着计算机图形硬件和软件的进一步发展，飞行模拟机视景系统的显示技术逐渐改进。
现代的飞行模拟机视景系统使用更复杂的三维模型和材质来构建飞行环境，以提供更真实的视觉体验。
利用先进的计算机图形算法和技术，可以实现更高的图像质量和分辨率，使飞行员能够更加清晰地观察飞行环境。
除了图像质量的改进，飞行模拟机视景系统的显示技术还涉及到系统的逼真度和交互性。
逼真度是指系统显示的图像和场景与真实世界的接近程度。
交互性是指飞行员能够与系统进行有效的交互，以更好地控制和操作飞行器。
为了提高逼真度，飞行模拟机视景系统使用了各种技术，如全景投影，虚拟现实和增强现实。
全景投影技术使用多个投影仪将图像投射到环绕式显示屏上，以创建一个逼真的三维视觉效果。
虚拟现实技术使用头戴式显示设备和手柄来提供一种身临其境的飞行体验。
增强现实技术将虚拟图像叠加在真实的环境中，以提供更真实的飞行感觉。
为了提高交互性，飞行模拟机视景系统还使用了触摸屏，手势控制和声音识别等技术。
触摸屏可以让飞行员通过触摸屏幕来操纵飞行器和调整飞行环境。
手势控制技术允许飞行员使用手势来控制和操作飞行器。
声音识别技术可以让飞行员通过声音命令来控制飞行器，提高操控的便捷性和准确性。

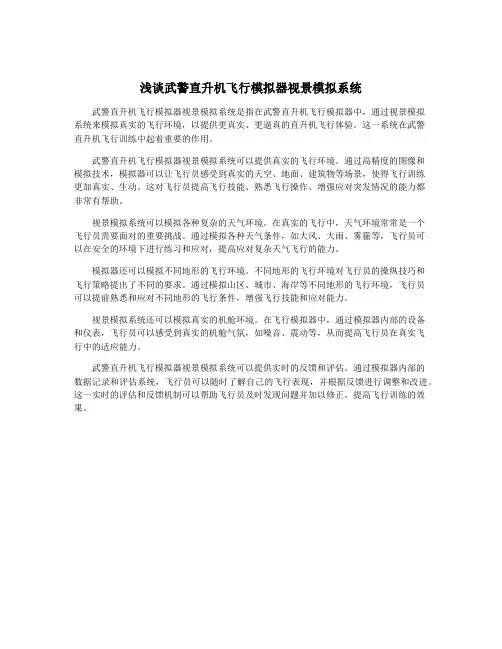

浅谈武警直升机飞行模拟器视景模拟系统
武警直升机飞行模拟器视景模拟系统是指在武警直升机飞行模拟器中，通过视景模拟
系统来模拟真实的飞行环境，以提供更真实、更逼真的直升机飞行体验。
这一系统在武警
直升机飞行训练中起着重要的作用。
武警直升机飞行模拟器视景模拟系统可以提供真实的飞行环境。
通过高精度的图像和
模拟技术，模拟器可以让飞行员感受到真实的天空、地面、建筑物等场景，使得飞行训练
更加真实、生动。
这对飞行员提高飞行技能、熟悉飞行操作、增强应对突发情况的能力都
非常有帮助。
视景模拟系统可以模拟各种复杂的天气环境。
在真实的飞行中，天气环境常常是一个
飞行员需要面对的重要挑战。
通过模拟各种天气条件，如大风、大雨、雾霾等，飞行员可
以在安全的环境下进行练习和应对，提高应对复杂天气飞行的能力。
模拟器还可以模拟不同地形的飞行环境。
不同地形的飞行环境对飞行员的操纵技巧和
飞行策略提出了不同的要求。
通过模拟山区、城市、海岸等不同地形的飞行环境，飞行员
可以提前熟悉和应对不同地形的飞行条件，增强飞行技能和应对能力。
视景模拟系统还可以模拟真实的机舱环境。
在飞行模拟器中，通过模拟器内部的设备
和仪表，飞行员可以感受到真实的机舱气氛，如噪音、震动等，从而提高飞行员在真实飞
行中的适应能力。
武警直升机飞行模拟器视景模拟系统可以提供实时的反馈和评估。
通过模拟器内部的
数据记录和评估系统，飞行员可以随时了解自己的飞行表现，并根据反馈进行调整和改进。
这一实时的评估和反馈机制可以帮助飞行员及时发现问题并加以修正，提高飞行训练的效果。
浅谈武警直升机飞行模拟器视景模拟系统
武警直升机飞行模拟器视景模拟系统是一种重要的训练设备，用于模拟真实的飞行环境，提供直升机飞行员进行训练和实战模拟的机会。
它具有逼真的视觉效果、真实的飞行动力学模拟以及完备的操作控制系统，为飞行员提供了一个真实的飞行体验。
武警直升机飞行模拟器视景模拟系统可以提供高度逼真的虚拟飞行环境，以便飞行员能够在模拟器中接近真实的飞行情况。
模拟器的视景系统可以实时生成高清晰度、高分辨率的影像，模拟各种天气条件下的景象，如晴天、阴天、雨天等，以及各种地形、建筑、机场等场景。
飞行员可以通过座舱内的头盔显示器观察这些虚拟景象，从而增强对真实环境的感知能力。
武警直升机飞行模拟器视景模拟系统能够提供真实的飞行动力学模拟。
模拟器会精确地模拟直升机的气动力学和机械动力学，包括飞行器在不同速度、高度和姿态下的飞行特性和操纵特性。
飞行员可以通过操纵模拟器内的操作器件，如操纵杆、脚踏板等，感受到直升机在飞行过程中的各种力和反作用力。
这种真实的模拟可以帮助飞行员提高操作技巧和应对突发情况的能力。
武警直升机飞行模拟器视景模拟系统具备完备的操作控制系统。
模拟器的操作控制系统包括了直升机主要系统的控制、监测和指示功能，如发动机控制、仪表系统、电气系统等。
飞行员可以通过操作这些系统来模拟直升机的各种飞行阶段和操作步骤，如起飞、飞行、降落、紧急情况处理等。
模拟器还配备了实时监测和评估功能，可以对飞行员的操作进行实时分析和反馈，帮助飞行员及时发现和纠正错误。
摘要随着飞行训练的本钱越来越高，培训机构急需能够局部替代实际飞行训练的飞行模拟器进行飞行模拟训练，以有效地减少飞行训练的本钱，提高飞行训练的效果。
飞行视景仿真是飞行模拟器的一个重要组成局部，建立飞行视景仿真系统，不仅可以降低其研制和开发的费用和周期，减少各种飞机机体实际内部故障或者不可预见的复杂飞行环境导致的可能性故障，还可以向飞行人员模拟出真实的三维场景及有效的飞行信息，提供逼真的飞行效果与飞行姿态，使得培训人员可以更快速更平安更熟练地进行各种飞行操作设备，顺利完成各种飞行任务操作以到达培训目的。
本文在分析飞行仿真的需求根底上，设计的飞行模拟器可以较好地完成飞行仿真功能，提供多种飞行训练场景，有助于飞行技术的提高和飞行体验。
在飞行仿真的理论根底上，借助相关的可视化技术，综合运用模型构造、系统运行、模型驱动等一系列技术，利用Creator软件进行仿真建模，完成飞机、飞行场景的建模，设计基于Vega Prime环境的飞行视景仿真系统，实现动态在线飞机飞行运动的全过程，为飞行训练提供良好的飞行仿真环境。
本系统可以建立虚拟飞行训练环境，能有效的完成根本的飞行条件，提供多种飞行场景方案，但同时也有控制功能较少，场景较为单一的缺点，待后续技术条件成熟时进一步的完善与提高。
关键词：视景仿真；Creator；Vega Prime；虚拟AbstractWith the increasingly high cost of flight training in urgent need of training institutions to a partial substitute for the actual flight training, flight simulator flight simulator training to effectively reduce the cost of flight training, flight training effect. Flight simulation is an important part of the flight simulator, flight visual simulation system, to establish not only to reduce its research and development costs and cycle, to reduce a variety of airframe internal fault, or lead to unforeseen complex flight environment the possibility of failure, but also to the flight crew to simulate the real 3D scene and flight information, provide a realistic flying effect and flight attitude, making training faster, safer and more proficient in a variety of flight operations equipment, the successful completion a variety of mission operations in order to achieve the training objectives.In this paper, the demand on the basis of the analysis of flight simulation, the design of the flight simulator can be better to complete the flight simulation capabilities, providing a variety of flight training scenarios, contribute to the improvement of flight technology and flight experience. Based on the theory of flight simulation with visualization technology, and integrated use of a series of model construction, system operation, and model-driven technology, Creator software for modeling and simulation, complete aircraft, the flight scene modeling, design-based flight of the Vega Prime environment visual simulation system, the dynamic online airplane flight movement for flight training, flight simulation environment. This system can create a virtual flight training environment, the completion of the basic flight conditions, and offers a variety of flying scenes program, but we also have less control functions the shortcomings of single scene until the follow-up technical conditions are ripe to further improve and enhance .Key Words：Visual Simulation；Creator；Vega Prime；Virtual目录1 绪论 (1)1.1 引言 (1)1.2 研究目的及意义 (2)1.3 研究目标及内容 (3)2 总体设计 (5)2.1 Vega Prime开发过程 (5)2.2 系统设计要求 (6)2.3 三维视景仿真系统模块结构设计 (6)2.3.1 模型构造模块设计 (7)2.3.2 界面设计 (8)2.3.3 飞行仿真场景模块设计 (8)3 视景仿真建模技术 (11)3.1 OpenFlight(*.flt)数据库格式 (11)3.2 建模过程中用到的假设干技术 (12)3.2.1 LOD技术 (12)3.2.2 DOF技术 (13)3.2.3 包围盒技术 (14)3.3 飞机本体建模 (14)3.3.1 建模的两种方式 (14)3.4 飞机座舱建模 (15)3.5 地形及建模 (16)3.5.1 地形建模概述 (16)3.5.2 地形数据源 (16)3.5.3 地形生成过成中的一些技术 (17)4 视景仿真系统的实现 (20)4.1 Vega Prime应用程序 (20)4.1.1 配置Vega Prime应用程序 (20)4.1.2 基于Vega Prime的应用程序结构 (21)4.2 系统初始化配置 (21)4.3 视景场景的生成 (21)4.3.1 飞机飞行驱动模块 (22)4.3.2 视点模块 (24)4.3.3 碰撞检测模块 (25)4.3.4 仿真气象模块 (28)4.4 VC++编程 (29)5 视景仿真系统验证 (31)结论 (34)参考文献 (35)致谢 (37)附录Ⅰ程序清单 (38)1 绪论1.1引言飞行模拟器(flight simulator,FS)与飞行训练装置(flight training device,FTD)已经在航空、航天飞行训练领域得到广泛应用,其飞行训练的经济性、平安性以及良好的训练效果已经得到一致认可。
全飞行模拟机视景系统显示技术的发展【摘要】全飞行模拟机视景系统显示技术的发展在航空领域起着至关重要的作用。
通过现状分析可以发现，该技术在不断向更清晰、更真实的方向发展，为飞行员提供了更为逼真的训练环境。
技术原理探索部分揭示了系统背后复杂的工作原理和关键技术，为技术的进一步优化提供了方向。
应用领域拓展则展示了技术在军事、民用航空等领域的广泛应用，性能提升逐步提高了模拟系统的精准度和稳定性。
市场前景展望指出了全飞行模拟机视景系统显示技术在未来的潜在市场需求和发展趋势。
全飞行模拟机视景系统显示技术的发展既是技术进步的体现，也是航空行业不断完善的重要一部分。
【关键词】全飞行模拟机、视景系统、显示技术、发展、现状分析、技术原理、应用领域、性能提升、市场前景、结论。
1. 引言1.1 全飞行模拟机视景系统显示技术的发展全飞行模拟机视景系统显示技术的发展是航空领域中的重要技术之一。
随着技术的不断进步和应用领域的不断拓展，全飞行模拟机视景系统显示技术在飞行训练、飞行模拟以及航空器研发等方面发挥着越来越重要的作用。
全飞行模拟机视景系统显示技术的发展经历了多个阶段，从最初的基础显示到如今的高清晰度、全景视图，不断优化提升。
技术原理探索是推动全飞行模拟机视景系统显示技术不断进步的动力之一，各种新技术的引入和应用为系统性能的提升提供了新的可能性。
应用领域的拓展也是全飞行模拟机视景系统显示技术发展的重要方向，不仅在军事领域得到广泛应用，同时在民航、航空培训等领域也有越来越广泛的应用。
性能的提升是全飞行模拟机视景系统显示技术发展的主要目标之一，包括分辨率的提升、视角的扩展、帧率的提升等方面的不断优化，都为用户提供更加真实、逼真的飞行体验。
展望未来，随着虚拟现实、增强现实等新技术的不断涌现，全飞行模拟机视景系统显示技术有望迎来新的发展机遇。
在市场前景看好的情况下，全飞行模拟机视景系统显示技术将继续保持稳步发展，为航空领域的发展提供强大支撑。
全飞行模拟机视景系统显示技术的发展飞行模拟机视景系统是现代飞行模拟器中非常重要的一个部分，它能够通过显示技术来模拟真实飞行环境，提供准确和逼真的飞行体验。
随着科技的不断进步和发展，飞行模拟机视景系统的显示技术也在不断演变和提升。
本文将详细介绍飞行模拟机视景系统显示技术的发展。
过去的飞行模拟机视景系统主要采用了传统的投影技术，使用多台投影机将实时生成的飞行场景投射到大型圆锥形屏幕上。
这种系统存在着分辨率低、色彩饱和度不高、投影机数量多、维护成本高等问题。
随着显示技术的进步，投影技术逐渐被平面显示技术所取代。
平面显示技术的应用使飞行模拟机视景系统的显示效果得到了显著改善。
最常见的平面显示设备是液晶显示屏，通过分辨率更高、色彩更真实、对比度更高的特点，提供了更逼真的飞行场景。
液晶显示屏的尺寸也变得更大，能够提供更广阔的视野范围，使得飞行员能够更好地感受飞行过程中的各种环境变化。
随着虚拟现实技术的发展，飞行模拟机视景系统的显示技术也在不断创新。
虚拟现实技术将飞行员从真实环境中脱离出来，通过佩戴头戴式显示器或使用立体显示设备，将飞行员完全沉浸在虚拟的飞行环境中。
这种显示技术使得飞行员能够更加真实地感受到飞行过程中的加速度、气流等各种环境因素。
虚拟现实技术还能够提供更细致的飞行场景细节，如地形、建筑物等，使飞行过程更加真实。
随着显示技术的进步，高动态范围（HDR）显示技术也逐渐应用到飞行模拟机视景系统中。
HDR技术能够显示更丰富的颜色和更高的亮度范围，使得画面更加生动、逼真。
飞行员可以更清晰地看到光线的变化和细节。
全飞行模拟机视景系统显示技术的发展飞行模拟机视景系统是一个重要的航空培训设备，可以提供逼真的飞行体验，帮助飞行员培养飞行技能和决策能力。
随着技术的不断进步，飞行模拟机视景系统的显示技术也得到了快速发展。
本文将从全飞行模拟机视景系统显示技术的起源、发展、优势和趋势等方面进行详细介绍。
飞行模拟机视景系统的起源可以追溯到上世纪70年代。
当时，用于培训飞行员的飞行模拟器主要是基于机械和电气原理的。
这种模拟器只能提供简单的视觉效果，无法满足真实飞行的需求。
后来，随着计算机技术的发展，数字化飞行模拟器开始出现，其显示系统采用了CRT（阴极射线管）显示器。
CRT显示器具有较高的分辨率和刷新率，能够提供更为细腻的图像效果，但由于其体积较大，使用寿命短，维护成本高等问题，逐渐被其他显示技术所取代。
随着液晶显示技术的发展，飞行模拟机视景系统的显示技术逐渐向液晶显示器过渡。
液晶显示器具有较低的能耗、较小的体积和重量，以及较长的使用寿命等优点，成为飞行模拟器显示的主流技术。
当前的飞行模拟机视景系统一般采用液晶阵列（TFT）显示器，其分辨率达到了高清甚至4K级别，色彩还原效果相对较好。
液晶显示器还可以根据飞机运动状态实时调整显示内容，在模拟真实飞行的节约系统资源。
随着虚拟现实（VR）技术的兴起，飞行模拟机视景系统逐渐向VR技术方向发展。
VR 技术可以通过佩戴虚拟现实头盔，实现真实的三维视觉感受，增强用户的身临其境感。
相比传统的显示器技术，VR技术能够提供更为逼真的视觉效果和更好的沉浸感，使飞行员能够更好地感受到飞行过程中的细节和环境变化。
这对于提高飞行员的决策能力和应对复杂情境的能力非常重要。
目前，已有一些飞行模拟机视景系统开始采用VR技术，但由于成本和技术限制，VR技术在飞行模拟器领域的应用还相对较少。
飞行模拟机视景系统的显示技术在飞行培训中具有重要的优势。
它能够提供逼真的飞行环境，使飞行员能够在虚拟的环境中练习和磨练飞行技能，降低真实飞行带来的风险和成本。
某型飞机基本型飞行模拟器视景系统升
级
1、引言
视景系统模拟飞行时所需的座舱外真实景象,为飞行员提供飞行时所需的连续、高亮度、高对比度、大视场的视觉景象，因此需要高性能的图形计算设备和
显示设备来实现图像的高清晰度、高亮度和沉浸感,利用图形图像技术使飞行员
在训练过程中获得视觉上的参照信息，达到身临其境的效果。
某型飞机基本型飞
行模拟器为了能够很好的提高训练质量、保证飞行训练安全，需要对视景系统进
行一次升级。
2、本文主要介绍某型飞机飞行模拟器视景系统升级改造
该模拟器的视景系统包括视景显示系统，图形生成系统，地形数据库三部分。
视景显示系统，根据动态飞行仿真解算得到的飞行参数结合地形数据库信息
实时渲染生成3通道视景显示图像，经图形融合矫正后，通过数字视频信号发送
至模拟器投影机进行投影显示;图形生成系统，用于加载三维地形数据库，实时
渲染三维图像，包含地形、机场、大气和气象，以及三维海洋等;地形数据库,用
于存储、组织地形高程数据、地形影像数据、人纹地理数据等，高程数据与影像
数据映射，最终形成真实的地形地貌图像。
2.1 视景显示系统升级内容包括更换投影机，改造投影机支架，增加夜航遮
挡片，调整光路，融合升级等部分。
原模拟器使用的 3DP F3+投影机已经全部报废，升级后的视景显示系统采用
三台 Panasonic 公司的 PT-FRZ67C 激光投影机，具有高亮度、高对比度、高分
辨率等特点，三通道图像拼接成视景图像，并进行交叉光路投射到球带幕进行显示。
此套设备采用激光光源具有 20000 小时的长寿命，无需更换灯泡;能够实现
8000流明的高亮度，适用于各种模式的理想白平衡，逼真的还原色彩;能够实现20000:1的高对比度，增强夜场景的逼真度。
投影机支架在原有投影器支架上进行了简单改造。
为保证投影机和夜航遮挡
结构相对位置一致，将两者作为一套整体机构进行调整，上平面将投影机和遮挡
结构固定在一起，下平面与原投影机安装结构相连接。
夜航遮挡机构升级，升级后的视景显示系统，夜航光学融合装置是用多层可
见光滤波器和光衍射方法消除亮带，使观看连续画面时，亮度一致，提高虚拟仿
真质量，增大沉浸感。
该模拟器结构没有进行大的改动,因此升级后的视景显示系统对三台激光投
影机进的行光路设计尽量贴近原有设计。
三台投影机安装在投影机支架上，支架
与安装平台相连接，分布于座舱上方，交叉光路成像，直投于球带幕上，原显示
系统采用的是融合计算机的方式进行图像融合，计算机已经老化，图像质量无法
保证。
升级后的融合方法采用了专用融合系统控制，是专门用于多通道投影系统
几何校正。
边缘融合的产品，3通道投影画面需经过3个融合控制自动完成视景
图像的几何畸变校正和色彩融合处理，输出无任何形变和色彩不均匀的、连续完
整的图像。
2.2 图形生成系统整体升级
该模拟器原来使用的是 Q3D 图形工作站，画面画质，亮度明显不足。
升级
后的图形生成系统采用三通道 BlueskyViewlG，此系统采用专业的视景服务器，
集成多节点的、基于高性能PC架构的图形计算机。
升级后的图形工作站能够根
据飞机位置、姿态和其他参数设置，
调用视景数据库，处理视景环境数据，实时生成指定视点、指定视场范围内
的视觉图像，并传送到显示子系统。
升级后图形生成系统硬件由1台RT计算机，3台 slot 计算机、1台千兆交换机，1台机柜组成，软件包括1套三维图形渲染
引擎软件、1套三维场景管理软件和1 套系统管理软件。
2.3 地形库
由于使用了新的图形生成系统，原数据库数据无法重复利用，因此需要重新
生成一套新的地形数据库和机场模型库。
地形数据库是利用电子高层地形数据和不同精度的遥感影像数据,使用专用
三维地形建模工具，建立特定区域的地景数据库，大地形数据库包含足够图像细
节的昼间、夜间、黄昏或黎明景像，以便识别出可见的地平线、通用地形特征和
周边的主要地标等，包括机场邻近区域内适当的地形和界标，以及城镇、公路、
桥梁、树木、湖泊、河流等，允许驾驶员能够顺利完成目视着陆;当处在运动状
态时,图像显示无明显的量化痕迹和其他扰乱视觉的现象;数据库提供真实的连续
高低起伏变化效果;满足起飞、降落、转场、巡航模拟训练时，对地面纹理的精
度要求。
本次升级使用专业的地形生成工具和三维模型建模工具，对指定的机场
进行建模，模拟生成场景中三维地形地貌以及典型的三维模型实体，地形库的格
式ive。
机场数据库包括地表模型、灯光环境、机场模型及机场建筑物等。
本次升级
采用 Presagis Creator 软件进行三维建模，其中机场模型以及光点系统完全按
照真实数据 1:1制作，逼真模拟机场灯光的分布、色彩和方向性，模拟效果满足
要求。
城市建筑群数据库基于矢量数据进行开发,渲染出三维模型，其模型的几何
数据与真实城市完全一致。
模型库采用 Presagis Creator 软件建立各种目标模型，包括飞机、舰船等，通过引擎动画模块渲染，真实模拟三维目标模型上各种动态特性等，模型的格式
自定义。
3、视景系统升级后该模拟机能够达到如下功能目标:
视景系统的输出图像应能够稳定的以 60帧、1920*1200 像素分辨率持续流
畅运行。
视景系统能够自动完成视景图像的几何畸变校正和色彩融合,处理后各通道
输出的视景图像应无任何形变和色彩不均匀的现象。
视景系统能在原有视景系统功能的基础上，提供更加逼真的机场、地形地貌、光照、气象以及各种视觉效果的模拟。
