引言
电力工业是国民经济发展的基础工业。随着经济建设的发展，发电设备的容量也在相应
增大。为了更好的保证安全运行，经济运行，并保证电能质量，我们应该考虑任何电力系统故障的情况，并加以研究。
电力系统正常运行的破坏多半是由短路故障引起的。在供电系统中，短路冲击电流会使两相邻导体间产生巨大的电动力，使元件损坏；大的短路电流将使导体温度急剧上升，会使元件烧毁；阻抗电压大幅下降，影响系统稳定性。发生短路时，系统从一种状态变到另一种状态，并伴随产生复杂的电磁暂态现象。所以有必要对电力系统电磁暂态进行研究。
目前，电力系统暂态分析的研究理论已越来越完善，但基本上是通过建立数学模型，并解数学方程来分析的。这让我们很难理解其推导过程，所以很有必要利用直观的方法来分析并得出相同的结论。

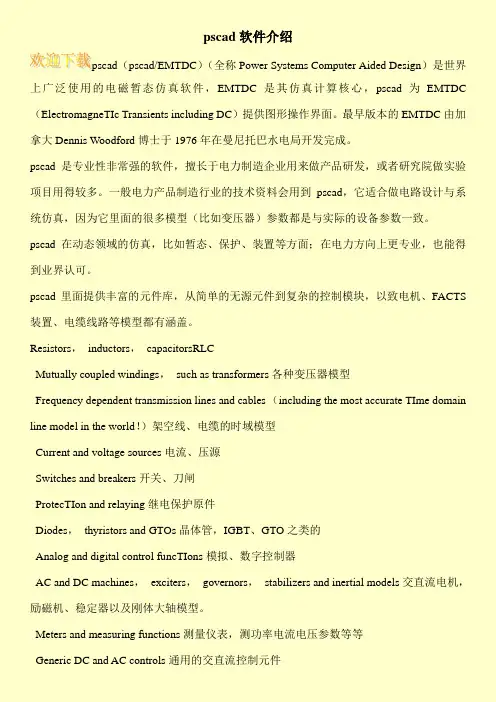

本设计利用 PSCAD 软件建立了简单电力系统和复杂电力系统两个仿真模型。简单电力系统模型包括：同步发电机模型、负荷模型等；复杂电力系统模型包括：同步发电机模型、变压器模型、输电线模型、负荷模型等。
本设计通过运用 EMTDC 模块对电力系统仿真进行计算，并分析其电磁暂态稳定性，其中计算了发生四类短路故障时的暂态参数，并对其分析比较，来研究电力系统的这四类短路之间的异同和暂态对电力系统的影响。
通过此次设计进一步巩固和加强了四年来所学的知识，并得到了实际工作经验。设计中查阅了大量的相关资料，努力做到有据可循。在设计中逐步掌握了查阅，运用资料的能力，总结了四年来所学的电力工业的相关知识，为日后的工作打下了坚实的基础。
由于我在知识条件等方面的局限，仍存在许多不足，但在指导老师和学院大力支持和帮
助下，已有相当大的改进，在此表示衷心的感谢。
第一章绪论
1.1 电力系统分析简介运用数字仿真计算或模拟实验的方法，对电力系统的稳态方式和受到扰动后的暂态行为进行考察的分析研究。对规划、设计的电力系统，通过电力系统分析，可选择正确的系统参数，制定合理的电力系统方案；对运行中的电力系统，借助电力系统分析，可确定合理的运行方式，进行系统事故分析和预想，提出防止和处理事故的技术措施。电力系统分析包括稳态分析、故障分析和暂态分析三方面内容。
1．1．1 电力系统稳态分析
主要研究电力系统稳态运行方式的性能，包括系统有功功率和无功功率的平衡，网络节点电压和支路功率的分布等，解决系统有功功率和频率调整，无功功率和电压控制问题。
潮流计算是进行电力系统稳态分析的主要方法。潮流计算的结果可以给出电力系统稳态运行方式下各节点电压相量和各支路功率分布。通过调整系统运行方式的给定条件，进行必要的潮流计算，可以研究并从中选择经济上合理、技术上可行、安全可靠的正常方式，及时发现电力网元件如变压器和线路过负荷、母线电压越限等异常工况并做出适当处理。潮流计算还给出电力网的功率损耗，便于进行网损分析，并进一步制定降低网损的措施。潮流计算还可用于电力系统事故预想，通过模拟发电厂、线路、变压器等元件的开断，分析其引起潮流分布的相应改变，确定事故影响的程度和防止事故扩大的措施。潮流计算也用于输电线路工频过电压研究和调相、调压分析，为确定超高压线路并联补偿容量、变压器可调分接头设置、发电机额定功率因数等系统规划设计的主要参数以及线路绝缘水平提供部分依据。潮流计算还是考虑负荷电流的短路电流计算和稳定计算的基础，为这些计算提供初始运行方式。
电力系统谐波分析也是电力系统稳态分析的一项重要内容。它主要是通过谐波潮流计算，研究在特定谐波源作用下，电力网内谐波电流和电压的分布，确定谐波源的影响，从而制定消除谐波的措施。
1．1．2 电力系统故障分析
主要研究电力系统中发生单一或多重故障时，故障电流、电压及其在电力网中的分布。
短路电流计算是故障分析的主要内容。短路电流计算的目的，是通过计算短路电流大小，确定短路故障的严重程度，选择电气设备参数，整定继电保护，分析系统中正序、负序及零序电流的分布，从而确定其对电气设备和系统的影响等。电力系统可能发生多重复杂故障的异常工况，如输电线路一点单相接地，同时一侧断路器单相跳开即是一种同时发生的二重复杂故障。复杂故障短路电流的计算对分析电力系统事故、校验继电保护装置整定、分析系统中故障电流的分布等有重要作用。1．1．3 电力系统暂态分析
主要研究电力系统受到扰动后的电磁和机电暂态过程，包括电磁暂态过程的分析和机电暂态过程。 1．电磁暂态过程的分析。主要研究电力系统故障和操作过电压及谐振过电压，一次与二次系统相互作用的控制暂态过程，以及电力电子设备的快速暂态过程，为变压器、断路器等高压电气设备和输电线路的绝缘配合和过电压保护的选择，降低或限制电力系统过电压技术措施的制定，以及电力电子控制设备的设计提供依据。 2．机电暂态过程分析。主要研究电力系统受到大扰动后的暂态稳定和受到小扰动后的静态稳定性能。其中暂态稳定分析是研究电力系统受到诸如短路故障，切除或投入线路、发电机、负荷，发电机失去励磁或者冲击性负荷等
大扰动作用下，电力系统的动态行为和保持同步稳定运行的能力。为选择规划设计中电力系统的网络结构，校验和分析运行中电力系统的稳定性能和稳定破坏事故，制定防止稳定破坏的措施提供依据。静态稳定分析是研究电力系统受到小扰动后的稳定性能，为确定输电系统的输送功率，分析静态稳定破坏和低频振荡事故的原因，选择发电机励磁调节系统、电力系统稳定器和其他控制调节装置的型式和参数提供依据。
近年来，随着电力系统规模扩大和互联程度的提高，长过程稳定分析和电压稳定分析作为机电暂态过程分析的组成部分得到了进一步发展。
第二章电力系统电磁暂态基本理论
2．1 基本概念短路是电力系统的严重故障。所谓短路，是指一切不正常的相与相之间或相与地之间（对于中性点接地的系统）发生通路的情况。
2．1．1 短路产生的原因
产生短路的原因很多，主要有如下几个方面： 1．元件损坏，例如绝缘材料的自然老化，设计、安装及维护不良所带来的设备缺陷发展成短路等；
2．气象条件恶化，例如雷击造成的闪络放电或避雷器的动作，架空线路由于大风或导线履冰引起电杆倒塌等；
3．违规操作，例如运行人员带负荷拉刀闸，线路或设备检修后未拆除接地线就加上电压等；4．其他，例如挖沟损伤电缆，鸟兽跨接在裸露的载流部分等。
2．1．2 短路的后果
随着短路类型、发生地点和持续时间的不同，短路的后果可能只破坏局部地区的正常供电，也可能威胁整个系统的安全运行。短路的危险后果一般有以下的几个方面： 1．短路故障使短路点附近的支路中出现比正常值大许多倍的电流，由于短路电流的电动力效应，导体间将产生很大的机械应力，可能使导体和它们的支架遭到破坏。 2．短路电流使设备发热增加，短路持续时间较长时，设备可能过热以致损坏。 3．短路时系统电压大幅度下降，对用户影响很大。系统中最主要的电力负荷是异步电动机，它的电磁转矩同端电压的平方成正比，电压下降时，电动机的电磁转矩显著减小，转速随之下降。当电压大幅度下降时，电动机甚至可能停转，造成产品报废，设备损坏等严重后果。
4．当短路发生地点离电源不远而持续时间又较长时，并列运行的发电厂可能失去同步，破坏系统稳定，造成大片地区停电。这是短路故障的最严重后果。
5．发生不对称短路时，不平横电流能产生足够的磁通在临近的电路内感应出很大的电动势，这对于架设在高压电力线路附近的通讯线路或铁道讯号系统等会产生严重的影响。
2．2 短路故障类型
在三相系统中，三相同时短接的情况称为三相短路。由于各相阻抗相同，三相对称，
所以又称为对称短路。电力系统在同一地点所发生的不对称短路有：两相短路、两相接地短路和单相接地短路。在发生此类短路时，三相系统将处于不对称状态。
2. 2. 1三相短路
1 •电力系统节点方程的建立
利用节点方程作故障计算，需要形成系统的节点导纳(或阻抗)矩阵。首先根据
