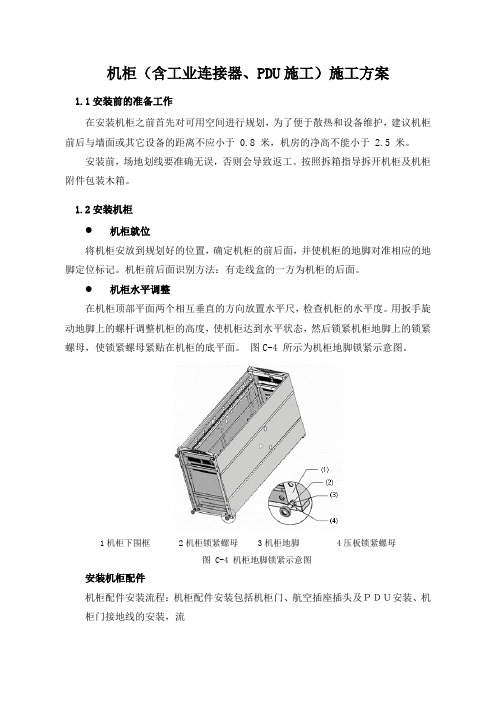

机柜(含工业连接器、PDU施工)施工方案1.1安装前的准备工作在安装机柜之前首先对可用空间进行规划,为了便于散热和设备维护,建议机柜前后与墙面或其它设备的距离不应小于 0.8 米,机房的净高不能小于 2.5 米。
安装前,场地划线要准确无误,否则会导致返工。
按照拆箱指导拆开机柜及机柜附件包装木箱。
1.2安装机柜●机柜就位将机柜安放到规划好的位置,确定机柜的前后面,并使机柜的地脚对准相应的地脚定位标记。
机柜前后面识别方法:有走线盒的一方为机柜的后面。
●机柜水平调整在机柜顶部平面两个相互垂直的方向放置水平尺,检查机柜的水平度。
用扳手旋动地脚上的螺杆调整机柜的高度,使机柜达到水平状态,然后锁紧机柜地脚上的锁紧螺母,使锁紧螺母紧贴在机柜的底平面。
图C-4 所示为机柜地脚锁紧示意图。
1机柜下围框2机柜锁紧螺母3机柜地脚4压板锁紧螺母图 C-4 机柜地脚锁紧示意图安装机柜配件机柜配件安装流程:机柜配件安装包括机柜门、航空插座插头及PDU安装、机柜门接地线的安装,流图 C-5 机柜配件安装流程安装前确认:机柜已经固定;设备已经在机柜上安装完毕;电缆已经安装完毕。
安装柜门:机柜前后门相同,都是由左门和右门组成的双开门结构。
如图C-6 所示。
(1) 机柜(2) 机柜前门(3) 机柜后门图 C-6 机柜前后门示意图机柜门可以作为机柜内设备的电磁屏蔽层,保护设备免受电磁干扰。
另一方面,机柜门可以避免设备暴露外界,防止设备受到破坏。
机柜前后门的安装示意图如图C-7 所示,安装步骤如下:(1)将门的底部轴销与机柜下围框的轴销孔对准,将门的底部装上。
(2)用手拉下门的顶部轴销,将轴销的通孔与机柜上门楣的轴销孔对齐。
(3)松开手,在弹簧作用下轴销往上复位,使门的上部轴销插入机柜上门楣的对应孔位,从而将门安装在机柜上。
(4)按照上面步骤,完成其它机柜门的安装。
(1) 安装门的顶部轴销放大示意图(2) 顶部轴销(3) 机柜上门楣(4) 安装门的底部轴销放大示意图(5) 底部轴销图 C-7 前后门安装示意图活动轴销在出厂前已安装在门板上,在现场安装的时候不用再装。
关于PDU机柜电源插座,你知道多少PDU电源机柜插座具备电源调配和管理功能的电源调配管理器。
PDU电源插座是多有设备运行的第一道也是最为紧密的部件,PDU的好坏直接影响到各个设备的。
PDU系列机柜插座式电源保护防雷器依据IEC标准设计,专用于精细保护单相交流供电的敏感设备,PDU电源机柜应用于设备端作为电源第三级保护,使设备免遭由雷击或电子干扰产生的瞬态过电压的损害。
PDU电源机柜的电源保护防雷器采纳两级串联式联动保护,最大通流量可达20kA,电压保护水平可以低至800V,输入输出兼容多国标准插头及各种功率匹配,PDU电源机柜具有可恢复过载保护装置,将防雷器与电源插板完美组合。
当今社会互联网进展快速,随着带宽需求的提升,网络的保密性、安全性的要求就越来越迫切。
PDU(PowerDistributionUnit)是PDU具备电源调配和管理功能的电源调配管理器。
PDU电源插座是多有设备运行的第一道也是最为紧密的部件,PDU的好坏直接影响到各个设备的。
PDU系列机柜插座式电源保护防雷器依据IEC标准设计,专用于精细保护单相交流供电的敏感设备,应用于设备端作为电源第三级保护,使设备免遭由雷击或电子干扰产生的瞬态过电压的损害。
此电源保护防雷器采纳两级串联式联动保护,最大通流量可达20kA,电压保护水平可以低至800V,输入输出兼容多国标准插头及各种功率匹配,具有可恢复过载保护装置,将防雷器与电源插板完美组合。
PDU电源插座是一种新型的插座设备,它的安全系数牢靠。
它在移动电话等各种小型电子机器中,是用于接收DC电源、并且在插头插入孔的中心配置了销插头的电源插座。
机柜电源插座PDU行业背景PowerDistributionUnit(机柜电源插座):早期国外的PDU为主流,价格也比较贵。
前几年国内也显现了专业研发生产这种机柜专用电源插座(PDU)的公司,由于这些款国内的PDU专业制造水平较高,在保证优良品质的同时,价格相对于国外品牌具有明显优势,快速成为了国内PDU市场的主流。
机柜PDU极性测试包含采用电压测量法,满足现场工作轻便性要求。
电压波形由单片机程序产生,干净纯正,免除了电网干扰。
极性测试仪极性测试仪内部采用恒压源,读数稳定。
适用于从几十安培至几万安培的所有电流互感器。
能直接显示变比值。
电子法测量电流互感器极性,简单直观。
接线方法:红线接电流互感器的二次(K1)极性端。
黑线接电流互感器的二次(K2)端;黄色线接电流互感器的一次(L1)极性端,绿线接电流互感器的一次(L2)端。
如果互感器一次是穿心形式,则黄线从极性端(P1或L1)穿进,再与绿线短接即可。
接好线后,插上电源,打开电源开关。
按面板测量按键,等待大约10秒后,面板上数码管即显示出测量的结果(显示变比值,如100/5直接显示20,100/1直接显示100),同时面板的极性指示灯显示互感器此时的接线方式及极性。
如果要重复测量时,请按复位按键,之后再按测量按键即可进行再次测量。
观察极性指示灯,如果加极性灯亮,说明红色线或黑色线所接的是加极性,则表示接线极性错误;如减极性指示灯亮,说明红色线或黑色线所接的是减极性,则表示接线极性正确。
使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
内置精密元器件请勿在潮湿环境下操作。

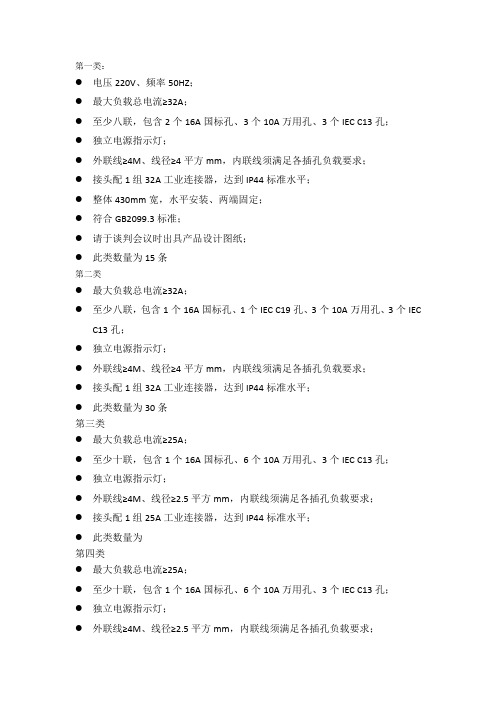

第一类:●电压220V、频率50HZ;●最大负载总电流≥32A;●至少八联,包含2个16A国标孔、3个10A万用孔、3个IEC C13孔;●独立电源指示灯;●外联线≥4M、线径≥4平方mm,内联线须满足各插孔负载要求;●接头配1组32A工业连接器,达到IP44标准水平;●整体430mm宽,水平安装、两端固定;●符合GB2099.3标准;●请于谈判会议时出具产品设计图纸;●此类数量为15条第二类●最大负载总电流≥32A;●至少八联,包含1个16A国标孔、1个IEC C19孔、3个10A万用孔、3个IECC13孔;●独立电源指示灯;●外联线≥4M、线径≥4平方mm,内联线须满足各插孔负载要求;●接头配1组32A工业连接器,达到IP44标准水平;●此类数量为30条第三类●最大负载总电流≥25A;●至少十联,包含1个16A国标孔、6个10A万用孔、3个IEC C13孔;●独立电源指示灯;●外联线≥4M、线径≥2.5平方mm,内联线须满足各插孔负载要求;●接头配1组25A工业连接器,达到IP44标准水平;●此类数量为第四类●最大负载总电流≥25A;●至少十联,包含1个16A国标孔、6个10A万用孔、3个IEC C13孔;●独立电源指示灯;●外联线≥4M、线径≥2.5平方mm,内联线须满足各插孔负载要求;●接头为环形端子;●此类数量为第五类●最大负载总电流≥16A;●至少八联10A国标孔●独立电源指示灯;●外联线≥3M、线径≥1.5平方mm,内联线须满足各插孔负载要求;●接头为IEC C14插头;●此类数量为50条第六类●最大负载总电流≥25A;●至少八联10A国标孔●独立电源指示灯;●外联线≥3M、线径≥2.5平方mm,内联线须满足各插孔负载要求;●接头为环形端子;●此类数量为35条第七类●最大负载总电流≥25A;●至少八联10A国标孔●独立电源指示灯;●外联线≥3M、线径≥2.5平方mm,内联线须满足各插孔负载要求;●接头配1组25A工业连接器,达到IP44标准水平;●此类数量为15条第八类●最大负载总电流≥25A;●至少十二联,10A国标孔或IEC C13孔●独立电源指示灯;●外联线≥4M、线径≥2.5平方mm,内联线须满足各插孔负载要求;●接头配1组25A工业连接器,达到IP44标准水平;●此类数量为5条(此要求正面8个10A万用,顶面8个IEC320 C13横装)以上八类须满足以下通用要求:●电压220V/250V,频率50/60HZ;●整体430mm宽、高1U、水平安装、两端固定;●符合GB2099.3标准;●请于谈判会议时出具产品设计图纸;●通过3C认证为宜。

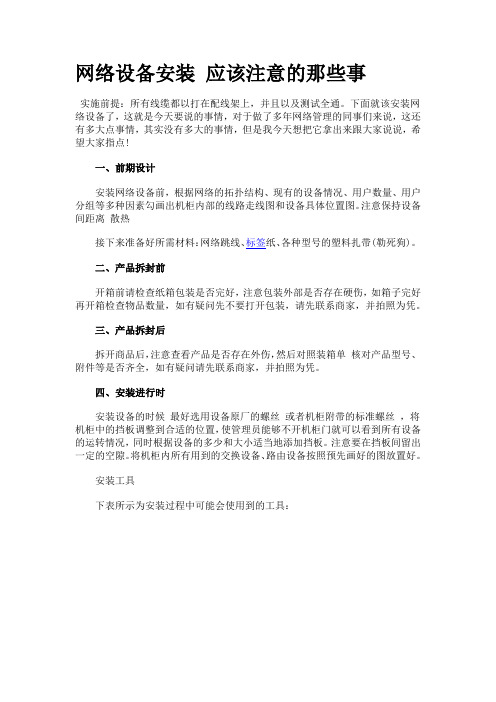

网络设备安装应该注意的那些事实施前提:所有线缆都以打在配线架上,并且以及测试全通。
下面就该安装网络设备了,这就是今天要说的事情,对于做了多年网络管理的同事们来说,这还有多大点事情,其实没有多大的事情,但是我今天想把它拿出来跟大家说说,希望大家指点!一、前期设计安装网络设备前,根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备具体位置图。
注意保持设备间距离散热接下来准备好所需材料:网络跳线、标签纸、各种型号的塑料扎带(勒死狗)。
二、产品拆封前开箱前请检查纸箱包装是否完好,注意包装外部是否存在硬伤,如箱子完好再开箱检查物品数量,如有疑问先不要打开包装,请先联系商家,并拍照为凭。
三、产品拆封后拆开商品后,注意查看产品是否存在外伤,然后对照装箱单核对产品型号、附件等是否齐全,如有疑问请先联系商家,并拍照为凭。
四、安装进行时安装设备的时候最好选用设备原厂的螺丝或者机柜附带的标准螺丝,将机柜中的挡板调整到合适的位置,使管理员能够不开机柜门就可以看到所有设备的运转情况,同时根据设备的多少和大小适当地添加挡板。
注意要在挡板间留出一定的空隙。
将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。
安装工具下表所示为安装过程中可能会使用到的工具:▲安装工具安装附件▲安装附件安装过程:第一步:检查机柜的接地与稳定性。
用螺钉将固定挂耳固定在路由器前面板或后面板两侧;第二步:将路由器放置在机柜的一个托盘上;在没有托盘的机柜上,对于路由器,请使用专用的后挂耳。
根据实际情况,沿机柜导槽移动路由器至合适位置,注意保证路由器与导轨间的合适距离;第三步:用满足机柜安装尺寸要求的盘头螺钉(螺钉型号最大不得超过国标M6,表面经过防锈处理)将路由器通过固定挂耳固定在机柜上,保证路由器位置水平并牢固。
▲如图网络设备机柜安装示意图▲如图路由器后挂耳安装示意图五、安装时最易被忽略的事安装设备的时候,我觉着安装设备最易被忽略的事情,就是安装连接保护地线设备接有噪声滤波器,其中心地与机箱直接相连,称作保护地(即PGND,亦称机壳地),此保护地必须良好接在机柜上,以使感应电、泄漏电能够通过机柜安全流入大地,并提高整机的抗电磁干扰的能力。
pdu安装位置安装PDU的位置选择是一个关键问题,需要根据具体情况来确定。
下面将分析几种常见的PDU安装位置,并介绍它们的优缺点,以帮助您做出明智的决策。
1. 机柜内部安装在服务器机柜内部安装PDU是一种常见的做法。
这种方式可以使PDU与服务器紧密结合,方便管理和维护。
此外,机柜内部安装PDU可以节省空间,使机柜的布局更加整洁。
然而,由于机柜内部空间有限,可能需要更高灵活度的连接线,以适应各种布线需求。
2. 机柜后方安装将PDU安装在机柜的后方,可以提供更大的空间来连接各种设备。
这种方式还可以减少机柜内部的热量积聚,提高冷却效果。
但是,这样安装PDU可能会造成电源线的混乱,不便于管理和维护。
3. 墙面安装有些情况下,PDU也可以安装在机房的墙面上。
这种方式可以节省机柜空间,使机房的布局更加灵活。
此外,墙面安装还可以使PDU更容易触达,方便操作和维护。
然而,墙面安装可能会增加布线的复杂性,需要特别注意电源线的安装和绝缘。
4. 顶棚安装在一些大型机房中,PDU可以安装在机房的顶棚上。
这种方式可以最大限度地节省地面空间,提供更大的机柜容量。
然而,顶棚安装可能要求更长的电源线和特殊的支架,增加了安装的复杂性和成本。
在选择PDU安装位置时,还需要考虑以下几点:- 电源需求:根据设备的功耗和数量,确定PDU所需的电源容量。
- 灵活性:根据机房的布线需求和未来的扩展计划,选择适合的安装位置。
- 热量分散:确保PDU的安装位置不会影响机房的冷却效果。
- 安全性:确保PDU的安装位置符合安全规定,并采取相应的保护措施。
总结起来,PDU的安装位置选择应该综合考虑电源需求、机房布局、扩展计划和安全因素等多个方面。
根据具体情况选择合适的安装位置,可以提高机房的管理效率,确保设备正常运行。
PDU插排机柜位置是指将PDU插排机柜安装在机柜内部的位置。
PDU插排机柜位置的选择有助于提高机柜的整体性能,减少机柜内部空间的浪费,并且有利于机柜内部空间的利用率。
PDU插排机柜位置的选择主要取决于机柜的空间大小、机柜内部空间的利用率以及机柜内部空间的布局。
在机柜内部,PDU插排机柜的位置应该尽可能的靠近机柜的内部空间,以减少机柜内部空间的浪费,有利于机柜内部空间的利用率。
如果机柜内部空间较小,可以将PDU插排机柜安装在机柜的底部,以减少机柜内部空间的浪费,有利于机柜内部空间的利用率。
如果机柜内部空间较大,可以将PDU插排机柜安装在机柜的顶部,以便更好地利用机柜内部空间。
如果机柜内部空间较小,可以将PDU插排机柜安装在机柜的侧面,以便更好地利用机柜内部空间。
在这种情况下,应注意PDU插排机柜的位置,以避免影响机柜内部空间的利用率。
如果机柜内部空间较大,可以将PDU插排机柜安装在机柜的中间,以便更好地利用机柜内部空间。
在这种情况下,应注意PDU插排机柜的位置,以避免影响机柜内部空间的利用率。
在安装PDU插排机柜时,还应注意PDU插排机柜的安装方式,以便更好地利用机柜内部空间。
PDU插排机柜可以采用悬挂式安装、螺栓式安装、滑动式安装等方式安装。
悬挂式安装是指将PDU插排机柜安装在机柜的上部,使用悬挂支架将PDU插排机柜固定在机柜上。
这种安装方式可以有效地利用机柜内部空间,减少机柜内部空间的浪费。
螺栓式安装是指将PDU插排机柜安装在机柜的底部,使用螺栓将PDU插排机柜固定在机柜上。
这种安装方式可以有效地利用机柜内部空间,减少机柜内部空间的浪费。
滑动式安装是指将PDU插排机柜安装在机柜的侧面,使用滑动支架将PDU插排机柜固定在机柜上。
这种安装方式可以有效地利用机柜内部空间,减少机柜内部空间的浪费。
此外,在安装PDU插排机柜时,还应注意PDU插排机柜的安装距离,以便更好地利用机柜内部空间。
PDU插排机柜的安装距离应该尽可能的短,以减少机柜内部空间的浪费,有利于机柜内部空间的利用率。
机柜专用PDU的安装方式一、机柜专用PDU的安装方式:1、水平安装:2、垂直安装:二、机柜插座PDU和普通电源插排的不同?机柜插座(PDU)和普通电源排插相比,其优点主要表现在:设计安排更合理、品质和标准更严格、安全无故障工作时间长、各类漏电、过电过载保护更优秀、插拔动作频繁而不易损坏、热升温小、安装更灵活方便,适合对用电要求很严格的行业客户使用。
也从根本上杜绝了普通电源排插的因接触不良、负荷小而造成的频繁断电、烧毁、火灾等安全隐患。
三、?PDU的输入有几种形式?PDU的输入有3种形式:单线输入;双线输入;IEC320输入。
四、什么是PDU?PDU(Power?Distribution?Unit,电源分配单元),也就是我们常说的机柜用电源插座,PDU是专为机柜式安装的电气设备提供电力分配而设计的产品,拥有不同的功能、安装方式和不同插位组合的多种系列规格,能为不同的电源环境提供适合的机架式电源分配解决方案。
?PDU的应用,可使机柜中的电源分配更加整齐、可靠、安全、专业和美观,并使得机柜中电源的维护更加便利和可靠。
五、如何选择机柜专用电源分配单元PDU?首先,应该先计算出自己的机柜里放了哪些设备(或者可能用到哪些设备),计算出需要多少个插孔?设备都是什么插头?(什么插插头配什么插座,万用插座是可以使用IEC60906美标插头和GB1002/10A三扁插头以及BS1363英标插头的,虽然兼容性好,但在大电流工作时,最好是采用专业配套插座的好),只有计算准确了才可以避免浪费和不够用。
其次,再考虑你希望PDU上带有什么控制和保护功能(如过载保护器、防浪涌保护滤波功能等),希望在机柜里如何安装(通常有标准19英寸和垂直加长型PDU等),占用多大空间以及安装方式等,再次,通过对机柜里总体设备额定工作状态的统计,计算出PDU 应该能够承载功率的合适值(通常情况下也可以估算,按每个服务器额定工作电流2A计算,此法不准确,请慎用),再选择合适配置的PDU(目前的PDU最大可以做到64A/16KW)最后,再考虑价格、售后服务等其它因素,从而选择合适的供应商。
机房电源改造PDU目录一、施工计划 (1)二、施工原则 (2)三、电源部分实施计划 (2)1、PDU的选择 (2)2、突破PDU的选择 (3)(1)产品基本信息 (3)(2)设备参数 (3)(3)综述 (3)(4)增加电流表显示 (4)(5)突破PDU插头的选择 (5)(6)PDU连接的设备 (6)(7)机柜的PDU分布 (7)(8)PDU在机柜内的安装 (8)一、施工计划准备阶段,主要进行客户现场的实地勘察,对客户的实际需求进行了解。
工作的重点在于结合客户的实际情况,提出切实可行的施工方案,在施工前应有详细的施工时间进度表。
实施阶段,从客户的实际需求出发,结合时间进度表,按照顺序施工的原则,有条不紊的进行施工。
因为所施工的场所为核心部门,所以全程应在客户的监督下进行。
实际施工中做好记录、标注,资料的提供应全面具体。
二、施工原则1、计划制定应充分利用现有资源,按照客户实际情况出发。
2、施工计划应详尽具体。
3、应制定详细的时间进度表。
3.1因为施工是在现有设备的基础上进行,且现有设备需要运行使用,施工对现有设备工作的影响应加以考虑,应保证设备运行安全。
3.2时间进度应考虑客户的使用与施工之间的衔接,应保证客户的工作为第一要求。
4、施工中严格按照时间进度执行,如发生变化第一时间与客户沟通协调。
5、实施工程中应减少服务器的搬运,尽量以线路整理,标签标注为主。
6、制作资料详尽,保证客户或第三方交接时顺利流畅。
三、电源部分实施计划1、PDU的选择作为机柜供电系统的最后一步,PDU的选择非常重要,所选择的产品除了质量因素之外,插座的孔位,类型,设备安装的数量,都是考虑对象之一。
我们已经在机柜规划里,按照8台服务器设备考虑的,按照这一标准,服务器机柜提供4个PDU,安装的位置和列表我们在后面还有介绍。
2、突破PDU的选择(1)产品基本信息型号:突破PDU插座孔位:8位IE13标准:1U-1.5U,机柜专用360度绝缘设计PC/ABS高阻燃面板材料(2)设备参数额定电流:10A额定电压:250V~图片4-1尺寸:44.5×44.5×430(mm)(3)综述如上图所示,采用IC13的插座时,可以为网络设备,服务器设备提供很好的供电服务,但是IC13插座和IC14插头的配合为公母头的配合方式,在实际使用中,易发生脱落,所以建议采用7101式样的PDU,为每个插座提供一个防滑落的卡子。
