针叶材与阔叶材在宏观与微观结构的区别ppt课件

1
第1页/共59页
• 阔叶树材
• 阔叶树树叶多数宽大、叶脉成网状。阔叶树树干通直部分一般较短，枝权较大，数量 较少。相当数量阔叶树材的材质重硬而较难加工，故阔叶树材又称硬材。阔叶树材强度高， 胀缩变形大，易翘曲开裂。阔叶树材板面通常较美观，具有很好的装饰作用，适于做家具、 室内装修及胶合板等。我国常用阔叶树树种有水曲柳、栎木、樟木、黄菠萝、榆木、核桃 木、酸枣木、梓木和檫木等。
• (1)年轮、早材和晚材 • 年轮是围绕髓心、深浅相间的同心环。 • 在同一生长年中，春天细胞分裂速度快，细胞腔大壁薄，所以构成的木质较疏松，颜
色较浅，称为早材或春材；夏秋两季细胞分裂速度慢，细胞腔小壁厚，构成的木质较 致密，颜色较深，称为晚材或夏材。
12
第12页/共59页
• (2)边材和心材 • 有些树种在横切面上，材色可分为内、外两大部分。颜色较浅靠近树皮部分的木材
33
第33页/共59页
• 当木材含水率在20％以下时，真菌生命活动就受到抑制。所以，可从破坏菌虫生存条件和 改变木材的养料属性着手，进行防腐防虫处理，延长木材的使用年限。
• (1)干燥 采用气干法或窑干法将木材干燥至较低的含水率，并在设计和施工中采取各种防 潮和通风措施
• (2)涂料覆盖 涂料本身无杀菌杀虫能力，但涂刷涂料可在木材表面形成完整而坚韧的保护 膜，从而隔绝空气和水分，并阻止真菌和昆虫的侵入。
18
第18页/共59页
•13.2 木材的物理和力学性质
• 1 含水量 • 木材中的含水量以含水率表示，新伐倒的树木称为生材，其含水率一般在70％～140
％。木材气干含水量因地而异，南方约为15％～20％，北方约为10％～15％。 • 窑干木材的含水率约在4％～12％。 • 木材中的水 • 木材中所含水分可分为自由水和吸附水两种。

1—细胞壁；2—细胞腔；3—树脂流出孔；4—木髓线
《建筑材料》木材[1]
图8.3 细胞壁的结构
1—细胞腔；2—初生层；3—细胞间层
《建筑材料》木材[1]
8.2 木材的主要性质
1 木材的物理性质
1） 木材的含水率 (1)
自由水：存在于木材细胞腔和细胞间隙中的 水分
吸附水：吸附在细胞壁内细纤维之间的水分 结合水：形成细胞化学成分的化合水
《建筑材料》木材[1]
2） 髓心、髓线 第一年轮组成的初生木质部分称为髓心(树 心)。从髓心成放射状横穿过年轮的条纹，称为髓 线。 髓心材质松软，强度低，易腐朽开裂。髓线 与周围细胞联结软弱，在干燥过程中，木材易沿 髓线开裂。
《建筑材料》木材[1]
2 微观构造
在显微镜下所看到的木材组织，称为木材的 微观构造(见图8.2和图8.3)。
《建筑材料》木材[1]
(2)木材的纤维饱和点 木材受潮时，首先形成吸附水，吸附水饱和
后，多余的水成为自由水；木材干燥时，首先失 去自由水，然后才失去吸附水。
当吸附水处于饱和状态而无自由水存在时， 此时对应的含水率称为木材的纤维饱和点。
纤维饱和点随树种而异，一般为23%~33%， 平均为30%。木材的纤维饱和点是木材物理、力 学性质的转折点
《建筑材料》木材[1]
(2) 横切面上可以看到深浅相间的同心圆，称为
年轮。年轮中浅色部分是树木在春季生长的，由 于生长快，细胞大而排列疏松，细胞壁较薄，颜 色较浅，称为春材(早材)；深色部分是树木在夏 季生长的，由于生长迟缓，细胞小，细胞壁较厚， 组织紧密坚实，颜色较深，称为夏材(晚材)。每 一年轮内就是树木一年的生长部分。年轮中夏材 所占的比例越大，木材的强度越高。
在显微镜下，可以看到木材是由无数管状细 胞紧密结合而成。细胞横断面呈四角略圆的正方 形。每个细胞分为细胞壁和细胞腔两个部分，细 胞壁由若干层纤维组成。细胞之间纵向联结比横 向联结牢固，造成细胞纵向强度高，横向强度低。 细胞之间有极小的空隙，能吸附水和渗透水分。

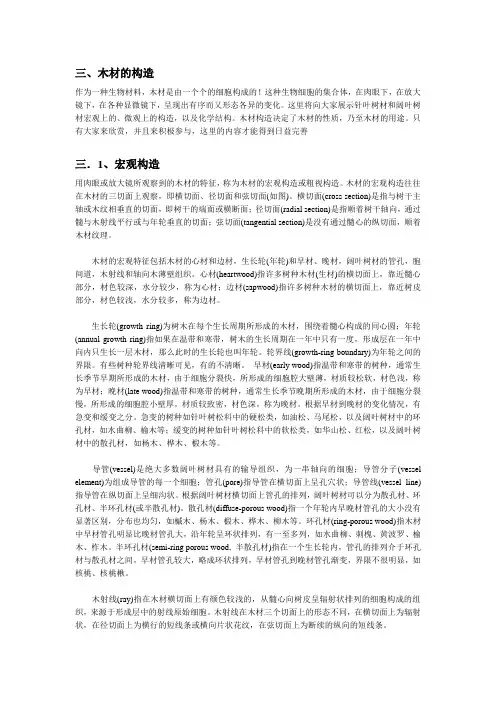

三、木材的构造作为一种生物材料，木材是由一个个的细胞构成的！这种生物细胞的集合体，在肉眼下，在放大镜下，在各种显微镜下，呈现出有序而又形态各异的变化。

这里将向大家展示针叶树材和阔叶树材宏观上的、微观上的构造，以及化学结构。

木材构造决定了木材的性质，乃至木材的用途。

只有大家来欣赏，并且来积极参与，这里的内容才能得到日益完善三．1、宏观构造用肉眼或放大镜所观察到的木材的特征，称为木材的宏观构造或粗视构造。

木材的宏观构造往往在木材的三切面上观察，即横切面、径切面和弦切面(如图)。

横切面(cross section)是指与树干主轴或木纹相垂直的切面，即树干的端面或横断面；径切面(radial section)是指顺着树干轴向，通过髓与木射线平行或与年轮垂直的切面；弦切面(tangential section)是没有通过髓心的纵切面，顺着木材纹理。

木材的宏观特征包括木材的心材和边材，生长轮(年轮)和早材、晚材，阔叶树材的管孔，胞间道，木射线和轴向木薄壁组织。

心材(heartwood)指许多树种木材(生材)的横切面上，靠近髓心部分，材色较深，水分较少，称为心材；边材(sapwood)指许多树种木材的横切面上，靠近树皮部分，材色较浅，水分较多，称为边材。

生长轮(growth ring)为树木在每个生长周期所形成的木材，围绕着髓心构成的同心圆；年轮(annual growth ring)指如果在温带和寒带，树木的生长周期在一年中只有一度，形成层在一年中向内只生长一层木材，那么此时的生长轮也叫年轮。

轮界线(growth-ring boundary)为年轮之间的界限。

有些树种轮界线清晰可见，有的不清晰。

早材(early wood)指温带和寒带的树种，通常生长季节早期所形成的木材，由于细胞分裂快，所形成的细胞腔大壁薄，材质较松软，材色浅，称为早材；晚材(late wood)指温带和寒带的树种，通常生长季节晚期所形成的木材，由于细胞分裂慢，所形成的细胞腔小壁厚，材质较致密，材色深，称为晚材。

材识别也有一定帮助。可分为以下等级： (1) 甚少 每10mm2内少于12个，如榕树。 (2) 少 每10mm2内有12～30个，如黄檀。 (3) 略少 每10mm2内30～65个，如核桃。 (4) 略多 每10mm2内65～125个，如穗子榆 (5) 多 每10mm2内125～250个，如桦木、拟赤杨、毛赤楞。 (6) 甚多 每10mm2内多于250个，如黄杨木。
24
a 花彩状（切线状） 在一个生长轮内，全部管孔成 数列链状，沿生长轮方向排列，并且在两条宽木 射线间向髓心凸起，管孔的一侧常围以轴向薄壁 组织层。
b 波浪状(榆木状) 管孔几个一团， 连续成波浪形或倾斜 状，略与生长轮平行，呈切线状的弦向排列。但也有少数 树种(如槐树)在生长轮中部呈分散状，靠近生长轮边缘， 有少数管孔呈切线状。
复管孔—指二个或两个 以上管孔相连成径向排 列，除了在两端的管孔 仍为圆形外，在中间部 分的管孔则为扁平状， 如枫杨、毛白杨、红楠、 椴树、黑桦等。
(紫椴)
20
2.2.3.1 管孔的组合 管孔的组合是指相邻管孔的连接形式，常见的管孔组合有
以下四种形式： (1) 单管孔 (2) 径列复管孔 (3) 管孔链 (4) 管孔团
如楝科、香椿、豆科、蔷薇科。皂荚心材导管中 有丰富的淡红色沉积物，而肥皂荚导管中则没有， 这也有助于识别木材。
矿物质或有机沉积物，为某些树种所特有，如在 柚木、桃花心木、胭脂的导管中常具有白垩质的 沉积物，在柚木中有磷酸钙沉积物。
3
木材的三切面可充分把木材结构特征反映出来。 反之，要充分认识木材的结构特征，又必须通过三 切面进行。三切面本身不是木材特征，它是人为确 定的三个特定的木材截面对它们的观察就可以达到 全面了解木材构造的目的。
