1第二章电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。
●详细介绍电气原理图的识读。
本章难点●电气图的绘制特点。
●电气原理图的识读。
电气控制系统是由电动机和若干电气元件按照一定要求连接组成,以便完成生产过程控制特定功能的系统。
为了表达生产机械电气控制系统的组成及工作原理,同时也便于设备的安装、调试和维修,而将系统中各电气元件及连接关系用一定的图样反映出来,在图样上用规定的图形符号表示各电气元件,并用文字符号说明各电气元件,这样的图样叫做电气图。
第一节电气图的常用符号电气图,也称电气控制系统图。
图中必须根据国家标准,用统一的文字符号、图形符号及画法,以便于设计人员的绘图与现场技术人员、维修人员的识读。
在电气图中,代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。
如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起,电气图中的文字符号和图形符号必须符合最新国家标准。
表2—1给出了部分常用电气图形符号和文字符号。
因为目前有些技术资料仍使用旧国标,所以表中给出了新、旧国标对照,以供参考。
若需更详细的资料,请查阅最新国家标准。

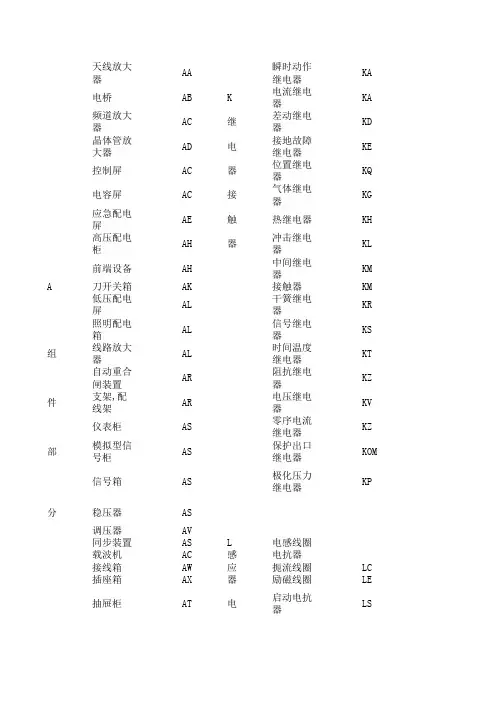

表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件,用以表示一个设备或概念的图形、标记或字符。
图形符号含有符号要素、一般符号和限定符号。
常用图形符号见表2—1。
1.符号要素它是一种具有确定意义的简单图形,必须同其他图形结合才构成一个设备或概念的完整符号。
如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。
2.一般符号用以表示一类产品和此类产品特征的一种简单的符号。
如电动机可用一个圆圈表示。
第十章X3000电器系统第一节仪表、传感器1. 技术参数:1.1 额定工作电压+24V DC;校验电压+28V DC;1.2 励磁电流(蓄电池充放电电流):约为150mA;1.3 常电模式下,静态功耗≤3mA;1.4 正常工作时,功率约为15W;1.5 高配组合仪表有4个指针,47个指示灯;标配组合仪表有6个指针,47个指示灯;该表为驾驶员提供关于整车的相关信息,包括:1—转速表;2—车速里程表;3—燃油、尿素液位表;4—水温表;5,6—制动回路气压表;7—里程清零、界面切换按钮;8—菜单操作按钮;9—液晶显示屏:10—LED报警指示符区域。
1.6STOPECO1.7 传感器参数1.7.1 车速传感器参数:变速箱输出轴转一圈,车速传感器输出8个脉冲。
1.7.2 制动气压传感器参数:1.7.3 油量传感器参数:1.7.4 CNG气量传感器参数(CNG车型):1.7.5 机油压力传感器(EGR车型):1.7.6 水温传感器(EGR车型):1.7.7 发电机W端输出转速信号:脉冲信号:高电平18-24V,低电平0-1V,频率越大,转速越高。
2. 针脚定义:2.1 高配组合仪表,零件号:DZ97189584110/DZ97189584100:2.2 标配组合仪表,零件号:DZ97189584120/DZ971895841303. 外围电气线路仪表有两个插接器,蓝色和绿色各一个。
3.1 潍柴国四/国四车型:3.1.1 蓝色插接器电气线路图:3.1.2 绿色插接器电气线路图:3.2.1 蓝色插接器电气线路图:3.2.2 绿色插接器电气线路图:3.3.1 蓝色插接器电气线路图:3.3.2 绿色插接器电气线路图:4. 电气功能简介4.1 发动机模式和车速里程表K值设置:4.1.1 对于高配组合仪表(零件号:DZ97189584110/DZ97189584100),发动机模式和车速里程表K值设置流程如下:4.1.2对于标配组合仪表(零件号:DZ97189584120/DZ97189584130),发动机模式和车速里程表K值设置流程如下:4.2 菜单操作流程:可在菜单中查询发动机、ABS、变速箱、缓速器、ECAS、车身控制器故障码;可在菜单中进行语言设置、发动机类型和车速里程表K值查询、可进行挂车负载检测。
