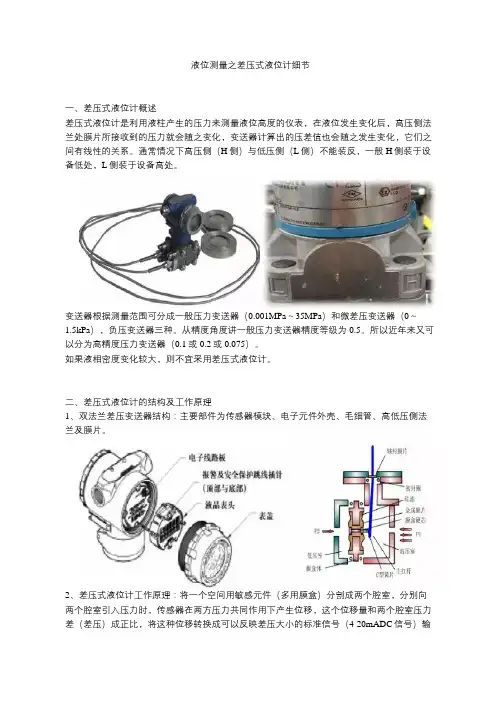

液位测量之差压式液位计细节
一、差压式液位计概述
差压式液位计是利用液柱产生的压力来测量液位高度的仪表，在液位发生变化后，高压侧法兰处膜片所接收到的压力就会随之变化，变送器计算出的压差值也会随之发生变化，它们之间有线性的关系。通常情况下高压侧（H侧）与低压侧（L侧）不能装反，一般H侧装于设备低处，L侧装于设备高处。
变送器根据测量范围可分成一般压力变送器（0.001MPa～35MPa）和微差压变送器（0～1.5kPa），负压变送器三种。从精度角度讲一般压力变送器精度等级为0.5。所以近年来又可以分为高精度压力变送器（0.1或0.2或0.075）。
如果液相密度变化较大，则不宜采用差压式液位计。
二、差压式液位计的结构及工作原理
1、双法兰差压变送器结构：主要部件为传感器模块、电子元件外壳、毛细管、高低压侧法兰及膜片。
2、差压式液位计工作原理：将一个空间用敏感元件（多用膜盒）分割成两个腔室，分别向两个腔室引入压力时，传感器在两方压力共同作用下产生位移，这个位移量和两个腔室压力差（差压）成正比，将这种位移转换成可以反映差压大小的标准信号（4-20mADC信号）输出，毛细管、导压管、填充液的作用是将所接收到的压力传递给变送器内部进行运算。差压变送器所测量的结果是压强差，即△P=ρg△h。
三、差压式液位计的种类及应用
差压变送器有普通差压变送器和微差压变送器，根据外形结构可分为：单法兰式差压液位计、双法兰式差压液位计、平衡容器式差压液位计。
1、单法兰式差压液位计：单法兰液位变送器可对各种敞口容器进行液位测量，有平法兰和插入式法兰两种，它可以直接安装容器的法兰上。可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度。
与双法兰式差压液位计的区别：从工程应用来说：都只能测固定密度液体液位，单法兰变送器只能用于与大气想通的常压设备的液位，而双法兰变送器则可以适用密闭设备测液位；
2、双法兰式差压液位计：双法兰式液位变送器是使用毛细管法兰变送器进行测量，它相当于将变送器测量元件中的隔离膜片延长到设备开口处，可以有效的消除粘稠、腐蚀或存在严重相变的介质对测量带来的影响。
精品文档

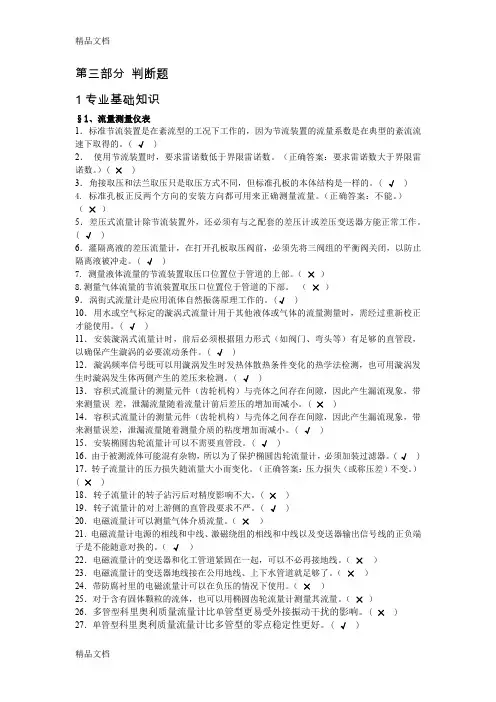

精品文档 第三部分 判断题
1专业基础知识
§1、流量测量仪表
1．标准节流装置是在紊流型的工况下工作的，因为节流装置的流量系数是在典型的紊流流速下取得的。( √ )
2． 使用节流装置时，要求雷诺数低于界限雷诺数。（正确答案：要求雷诺数大于界限雷诺数。）( × )
3．角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。( √ )
4. 标准孔板正反两个方向的安装方向都可用来正确测量流量。（正确答案：不能。）（ × ）
5．差压式流量计除节流装置外，还必须有与之配套的差压计或差压变送器方能正常工作。( √ )
6．灌隔离液的差压流量计，在打开孔板取压阀前，必须先将三阀组的平衡阀关闭，以防止隔离液被冲走。( √ )
7. 测量液体流量的节流装置取压口位置位于管道的上部。（ × ）
8.测量气体流量的节流装置取压口位置位于管道的下部。 （ × ）
9．涡街式流量计是应用流体自然振荡原理工作的。(√ )
10．用水或空气标定的漩涡式流量计用于其他液体或气体的流量测量时，需经过重新校正才能使用。( √ )
11．安装漩涡式流量计时，前后必须根据阻力形式（如阀门、弯头等）有足够的直管段，以确保产生漩涡的必要流动条件。( √ )
12．漩涡频率信号既可以用漩涡发生时发热体散热条件变化的热学法检测，也可用漩涡发生时漩涡发生体两侧产生的差压来检测。( √ )
13．容积式流量计的测量元件（齿轮机构）与壳体之间存在间隙，因此产生漏流现象，带来测量误 差，泄漏流量随着流量计前后差压的增加而减小。( × )
14．容积式流量计的测量元件（齿轮机构）与壳体之间存在间隙，因此产生漏流现象，带来测量误差，泄漏流量随着测量介质的粘度增加而减小。( √ )
15．安装椭圆齿轮流量计可以不需要直管段。( √ )
16．由于被测流体可能混有杂物，所以为了保护椭圆齿轮流量计，必须加装过滤器。( √ )
压差变送器工作原理
压差变送器是一种常用的工业测量仪表，它可以将流体压力转换成标准信号输出，广泛应用于石油、化工、冶金、电力等行业。它的工作原理主要是基于流体力学和压力传感器的原理。
首先，压差变送器通过测量流体在管道中的压力差来实现流量、液位、密度等参数的测量。当流体在管道中流动时，会产生压力差，而压差变送器就是利用这个压力差来进行测量的。它通过安装在管道上游和下游的两个压力传感器来实现压力差的测量，然后将测得的压力差信号转换成标准信号输出。
其次，压差变送器的工作原理还与差压原理有关。差压原理是指在管道中设置一个节流装置，使流体通过节流装置时产生压力差，而这个压力差与流体的流速成正比。压差变送器通过测量这个压力差来确定流体的流速，从而实现流量的测量。同时，压差变送器还可以根据流体的密度和压力差来计算流体的质量流量。
此外，压差变送器还可以通过测量流体的静压来实现液位的测量。当流体的静压发生变化时，压差变送器可以将这个变化转换成标准信号输出，从而实现对液位的监测和控制。
总的来说，压差变送器的工作原理是基于流体力学和压力传感器的原理，通过测量流体的压力差、流速、密度和静压来实现对流体参数的测量和监测。它在工业生产中起着非常重要的作用，为生产过程的自动化和智能化提供了可靠的技术支持。
差压式流量计的原理
差压式流量计（DP流量计）是一种常用的流量测量仪表，通过测量流体两点之间的压差来确定流体的流量。它广泛应用于各个行业的流体控制和测量中。
差压式流量计的原理是根据伯努利方程和潜在能量原理。伯努利方程是描述流体压力和速度之间关系的基本方程，即P + 1/2ρV^2 + ρgh = 常数，其中P代表压力，ρ代表密度，V代表速度，g代表重力加速度，h代表高度。
差压式流量计的主要构件是一个流体流经的节流装置。当流体通过节流装置时，流道的截面积变小，流体的速度增加，伯努利方程中的速度项增加，从而压力降低。根据伯努利方程，流体的速度越高，压力越低。
差压式流量计一般由三个部分组成，即差压产生器、差压变送器和显示仪表。差压产生器通常采用节流装置，如孔板、喷嘴或者或ifice板。当流体流过节流装置时，产生的压差与流量成正比。
差压变送器用于测量流体流经差压产生器后的压差，并将压差转换为相应的电信号。压差变送器通常采用荷重式弹簧，受压差作用时产生的弹性形变通过敏感元件（如电阻应变器）转换为电信号。这个电信号的大小与流体的流量成正比。
显示仪表将差压变送器输出的电信号转换为相应的流量数值，并显示在仪表上。显示仪表通常采用数字显示器或者模拟仪表，可以直接读取流量数值。
可以根据差压的变化情况来确定流体的流量。一般情况下，差压式流量计的标定曲线是提前绘制好的，通过查表或者数学曲线拟合可以得到流量值。根据测得的差压值和标定曲线，可以准确地计算出流体的流量。
差压式流量计的优点是测量范围广、精度高、体积小、结构简单、维护方便并且成本较低。但也有一些局限性，例如易受到测量介质密度变化的影响，要求管路对称且无空气或气泡等。
总结起来，差压式流量计的原理是通过测量流体在节流装置处产生的压差来确定流体的流量。主要由差压产生器、差压变送器和显示仪表组成。通过测量差压并转换为电信号，得到流体的流量数值。差压式流量计具有测量范围广、精度高、结构简单等优点，在工业生产和流体控制中得到广泛应用。
