压差检测原理
压差检测原理是基于物质的流动或流体的流动产生的压力差来测量流体流动状态的一种方法。
压力差是流体流动过程中产生的两点之间的压力差异，通常以单位面积上的力的大小来表示。
当流体在管道或通道中流动时，由于管道或通道的几何形状、流速以及流体的黏性等因素的影响，产生了一定的压力差。
压差检测原理主要根据以下两个基本原理进行测量：
1. 流体阻力原理：流体在管道或通道中流动时，会受到管道或通道表面及流体自身的阻力作用，产生一定的压力差。
根据流体的流速、管道或通道的参数以及流体特性，可以计算出流体阻力对应的压力差。
2. 流体静压力原理：当流体静止不动时，流体自身的重力作用会形成静压力。
当流体流动时，流体的动能将转化为流体的压力能，即动压力，该压力被称为动压。
基于这两个原理，可以通过设置压差传感器或压力传感器在管道或通道中的不同位置，测量不同位置的压力差，从而判断流体的流动状态以及其它相关参数，如流速、流量等。
压差检测原理广泛应用于工业自动化、流体控制以及流体力学实验等领域，可对流体流动过程进行监测和控制。
压差测试方法压差测试是一种常用的实验方法，用于测量流体在管道或装置中的压力差。
它可以帮助我们了解流体在运动过程中的压力变化情况，并评估相关设备的性能。
本文将介绍压差测试的原理、步骤和应用。
一、原理压差测试是通过测量两个位置之间的压力差来评估流体运动状态的方法。
它基于流体力学定律，根据波动方程和连续方程来计算压力差。
在压差测试中，我们通常将一个位置的压力定义为基准点，另一个位置的压力与之相比较，得到压力差。
二、步骤压差测试通常包括以下步骤：1.确定测试对象：选择需要进行压差测试的管道或装置，并确保其符合测试要求。
2.安装压差计：在测试对象的两个位置上安装压差计，以测量两个位置之间的压力差。
压差计可以是差压变送器、压力传感器等。
3.连接管路：使用合适的管路连接压差计与测试对象，确保流体能够顺利地流经压差计。
4.校准压差计：对安装好的压差计进行校准，确保其测量结果的准确性和可靠性。
5.进行测试：打开流体源，使流体通过测试对象。
记录测试期间的压力差，并根据需要进行时间序列分析。
6.数据处理：根据测试结果进行数据处理和分析，得到所需的压差信息。
7.结果评估：根据压差测试的结果，评估测试对象的性能是否符合要求。
三、应用压差测试在工程领域有着广泛的应用，以下是一些常见的应用场景：1.管道流量测量：通过测量管道两端的压差，可以计算出流体在管道中的流量。
这在液体输送、气体输送等领域中非常重要。
2.过滤器性能评估：对于液体或气体中的杂质，我们通常使用过滤器进行过滤。
通过测量过滤器两端的压差，我们可以评估过滤器的性能和寿命。
3.设备故障诊断：在工业生产中，一些设备的压力变化会影响其正常运行。
通过压差测试，我们可以快速发现设备故障，并采取相应措施。
4.流体输送系统优化：通过对流体输送系统进行压差测试，我们可以了解管道、阀门、泵等设备的性能，并对系统进行优化，以提高效率和节约能源。
总结压差测试是一种简单而有效的实验方法，可以帮助我们了解流体在管道或装置中的压力变化情况。
压差检测原理一、引言压差检测是一种常用的测量技术，广泛应用于工业生产、科学研究和生活中的各个领域。
本文将介绍压差检测的原理及其在不同领域中的应用。
二、压差检测原理压差检测是通过测量两个点之间的压力差来获取相关信息的一种方法。
其原理基于流体力学中的伯努利定律和流体静力学原理。
1. 伯努利定律伯努利定律是流体力学中的基本定律之一，它描述了在流体运动过程中压力、速度和高度之间的关系。
根据伯努利定律，当流体在一条流线上运动时，流体的总能量保持不变。
2. 流体静力学原理流体静力学原理是研究静止流体力学性质的基本原理，它描述了流体在静止状态下的压力分布规律。
根据流体静力学原理，流体在静止状态下，任何一点的压强都与其所在位置的高度有关。
基于以上两个原理，压差检测可以通过测量两个点之间的压力差来推导出相关的物理量。
三、压差检测的应用压差检测在各个领域中都有广泛的应用，下面将分别介绍其在工业生产、科学研究和生活中的应用。
1. 工业生产在工业生产中，压差检测被广泛应用于流体输送、过滤和控制系统中。
例如，在石油化工行业中，通过测量管道两端的压力差，可以判断管道中的流量情况，从而实现对流量的控制和监测。
此外，在空调系统中，通过测量进出风口的压差，可以判断空调系统的工作状态，并及时采取相应的调节措施。
2. 科学研究压差检测在科学研究中也有着重要的应用。
例如，在气象学中，通过测量大气压差可以推测气压变化情况，从而预测天气变化。
在生物医学研究中，通过测量心脏两侧的压差可以评估心脏的功能和血液循环情况，有助于诊断和治疗心血管疾病。
3. 生活中的应用除了工业生产和科学研究，压差检测在生活中也有一些实际应用。
例如，在汽车领域，通过测量轮胎内外的压力差可以判断轮胎是否正常充气，避免因轮胎气压不足而导致的安全隐患。
此外，在家庭自来水管道中，通过测量进出水管道的压差可以判断水压是否正常，及时发现和解决供水问题。
四、总结压差检测是一种常用的测量技术，其原理基于流体力学中的伯努利定律和流体静力学原理。
实验室压差标准在实验室中，压差测量是流体动力学研究、气体分析、压力容器检测等领域里一个非常重要的实验项目。
本文将详细介绍实验室压差标准的各个方面。
1.压差测量原理压差测量是基于流体静力学的基本原理，即静止流体中压力与重力等效。
在两个高度不同的参考点上，测量流体静压之差即可得到压差。
一般情况下，压差测量需要使用压力传感器和高精度压力表等设备。
2.压差计量单位在实验室中，压差的计量单位通常为帕斯卡（Pa）或毫巴（mbar）。
1帕斯卡等于10000毫巴，即1Pa=10000mbar。
同时，常用的工程压力单位为大气压（atm）或巴（bar），1大气压等于101325帕斯卡，即1atm=101325Pa。
3.压差测量仪表实验室中常用的压差测量仪表有压力传感器、差压计、微差压计等。
这些仪表的原理各不相同，如压力传感器基于压电效应，差压计则是利用两个开口容器中气体压力平衡的原理。
使用时需要按照实际情况选择合适的仪表并正确安装。
4.压差标准装置建立压差标准装置需要了解装置的设计原理，选择精度高、稳定性好的压力传感器和数据处理系统。
在装置调试完成后，需要定期进行校准和维护以保证其精度和稳定性。
5.压差测量不确定度压差测量不确定度主要来源于传感器误差、环境干扰、测量方法误差等。
这些误差可以通过对各不确定度来源的统计分析来评估，并使用不确定度传播公式计算总不确定度。
6.压差测量系统实验室压差测量系统主要由压力传感器、数据采集器和计算机组成。
在构建系统时，需要选择精度高、稳定性好的传感器，并配备合适的数据采集器。
同时，要合理设计数据传输和存储方式，以便于对大量数据进行处理和分析。
7.压差校准方法实验室压差校准一般采用标准压力发生器作为标准装置，对被校准仪表进行逐级校准。
首先使用高一级的标准压力发生器产生已知压力值，然后通过级联方式逐渐传递至被校准仪表。
在每个压力级上，对被校准仪表的示值进行比对和修正，最终得到被校准仪表的校准结果。

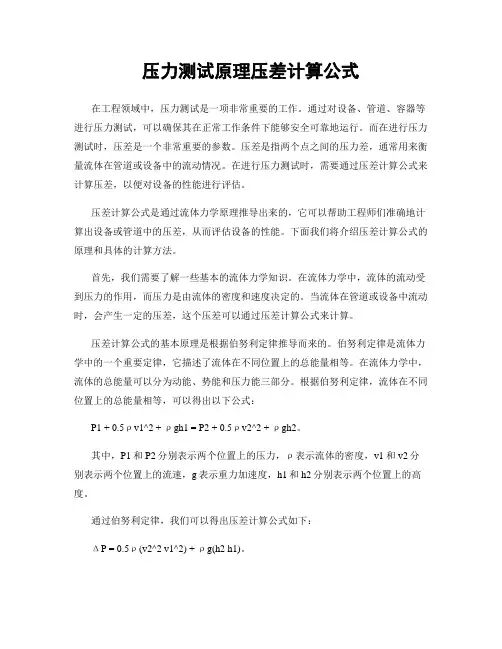

压力测试原理压差计算公式在工程领域中，压力测试是一项非常重要的工作。
通过对设备、管道、容器等进行压力测试，可以确保其在正常工作条件下能够安全可靠地运行。
而在进行压力测试时，压差是一个非常重要的参数。
压差是指两个点之间的压力差，通常用来衡量流体在管道或设备中的流动情况。
在进行压力测试时，需要通过压差计算公式来计算压差，以便对设备的性能进行评估。
压差计算公式是通过流体力学原理推导出来的，它可以帮助工程师们准确地计算出设备或管道中的压差，从而评估设备的性能。
下面我们将介绍压差计算公式的原理和具体的计算方法。
首先，我们需要了解一些基本的流体力学知识。
在流体力学中，流体的流动受到压力的作用，而压力是由流体的密度和速度决定的。
当流体在管道或设备中流动时，会产生一定的压差，这个压差可以通过压差计算公式来计算。
压差计算公式的基本原理是根据伯努利定律推导而来的。
伯努利定律是流体力学中的一个重要定律，它描述了流体在不同位置上的总能量相等。
在流体力学中，流体的总能量可以分为动能、势能和压力能三部分。
根据伯努利定律，流体在不同位置上的总能量相等，可以得出以下公式：P1 + 0.5ρv1^2 + ρgh1 = P2 + 0.5ρv2^2 + ρgh2。
其中，P1和P2分别表示两个位置上的压力，ρ表示流体的密度，v1和v2分别表示两个位置上的流速，g表示重力加速度，h1和h2分别表示两个位置上的高度。
通过伯努利定律，我们可以得出压差计算公式如下：ΔP = 0.5ρ(v2^2 v1^2) + ρg(h2 h1)。
其中，ΔP表示两个位置上的压差，ρ表示流体的密度，v1和v2分别表示两个位置上的流速，g表示重力加速度，h1和h2分别表示两个位置上的高度。
通过上述公式，我们可以看到，压差的大小受到流速、密度和高度的影响。
在实际的工程应用中，我们可以通过测量流速、密度和高度的变化来计算压差，从而评估设备或管道的性能。
在进行压力测试时，通过压差计算公式可以准确地计算出设备或管道中的压差，从而评估设备的性能。
差压测试原理差压测试是一种广泛应用于工程领域的测试方法，主要用于测量两点之间的压力差。
通过测量差压，可以了解流体或气体在管道、容器等系统中的流动状态和压力变化情况，为工程操作和设备调试提供重要参考。
本文将详细介绍差压测试的原理及其应用。
一、差压测试的原理差压测试的原理基于流体的压力差引起的力的平衡关系。
根据帕斯卡定律，当流体静止时，流体对任意面上的压力相等。
当流体开始流动时，由于流速和管道形状的变化，流体对不同面上的压力就会产生差异。
差压测试通常采用差压传感器来测量压力差。
差压传感器通常由两个测量单元组成，分别与被测介质连接，并通过传感器测得的压力差来计算流速、流量等参数。
二、差压测试的应用1. 流量测量：差压测试广泛应用于流量测量领域。
通过在介质流动的管道中设置差压传感器，可以根据测得的压力差来计算流速和流量。
这种方法在液体和气体的流量测量中都有广泛应用，例如水处理、供暖通风空调系统等。
2. 水位测量：差压测试也可用于测量液体的水位。
通过在容器底部和顶部安装差压传感器，测量两个测量点的压力差，就可以反推出液体的高度或水位。
这种方法在水池、堰坝、水泵站等场所的水位监测中得到广泛应用。
3. 气体压力测量：差压测试还可用于测量气体压力。
通过在气体管道的两个点上安装差压传感器，可以测量压力差，并根据推导的气体力学公式计算出气体的绝对压力。
这种方法在石油化工、天然气输送等领域的气体压力监测中得到广泛应用。
4. 过滤器堵塞监测：差压测试被广泛应用于监测过滤器的堵塞情况。
在过滤器的进出口处设置差压传感器，如果过滤器堵塞，流体通过时会产生较大的压力差。
通过实时监测压力差的变化，可以及时判断过滤器是否需要清洗或更换。
三、总结差压测试是一种应用广泛的测试方法，通过测量两点之间的压力差来了解流体或气体的流动状态和压力变化情况。
差压传感器是差压测试的核心设备，通过测得的压力差计算流速、流量、水位、气体压力等参数。
在流量测量、水位测量、气体压力测量和过滤器堵塞监测等领域都有广泛应用。

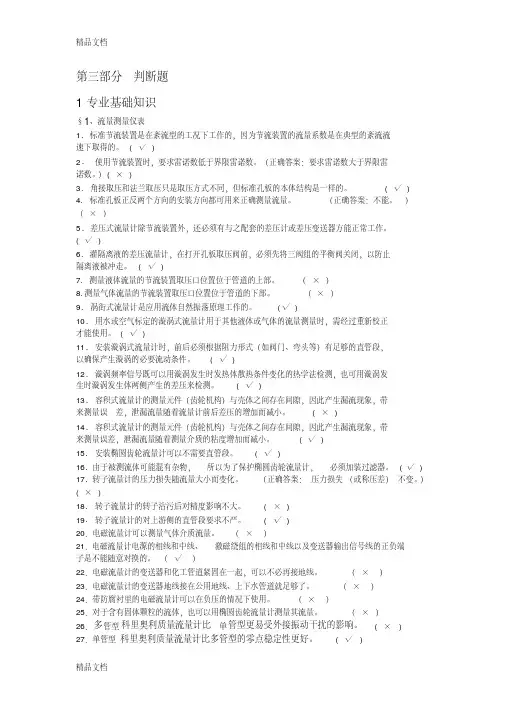

第三部分判断题1专业基础知识§1、流量测量仪表1．标准节流装置是在紊流型的工况下工作的，因为节流装置的流量系数是在典型的紊流流速下取得的。
( √ )2．使用节流装置时，要求雷诺数低于界限雷诺数。
（正确答案：要求雷诺数大于界限雷诺数。
）( × )3．角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。
( √ )4. 标准孔板正反两个方向的安装方向都可用来正确测量流量。
（正确答案：不能。
）（×）5．差压式流量计除节流装置外，还必须有与之配套的差压计或差压变送器方能正常工作。
( √ )6．灌隔离液的差压流量计，在打开孔板取压阀前，必须先将三阀组的平衡阀关闭，以防止隔离液被冲走。
( √ )7. 测量液体流量的节流装置取压口位置位于管道的上部。
（×）8.测量气体流量的节流装置取压口位置位于管道的下部。
（×）9．涡街式流量计是应用流体自然振荡原理工作的。
(√ )10．用水或空气标定的漩涡式流量计用于其他液体或气体的流量测量时，需经过重新校正才能使用。
( √ )11．安装漩涡式流量计时，前后必须根据阻力形式（如阀门、弯头等）有足够的直管段，以确保产生漩涡的必要流动条件。
( √ )12．漩涡频率信号既可以用漩涡发生时发热体散热条件变化的热学法检测，也可用漩涡发生时漩涡发生体两侧产生的差压来检测。
( √ )13．容积式流量计的测量元件（齿轮机构）与壳体之间存在间隙，因此产生漏流现象，带来测量误差，泄漏流量随着流量计前后差压的增加而减小。
( × )14．容积式流量计的测量元件（齿轮机构）与壳体之间存在间隙，因此产生漏流现象，带来测量误差，泄漏流量随着测量介质的粘度增加而减小。
( √ )15．安装椭圆齿轮流量计可以不需要直管段。
( √ )16．由于被测流体可能混有杂物，所以为了保护椭圆齿轮流量计，必须加装过滤器。
( √ ) 17．转子流量计的压力损失随流量大小而变化。
