电力技术知识
电能的定义和优缺点：是一种最广泛的能源。有优点，也有缺点。
缺点；无直观性，有危险性，破坏性。不能贮存。其特点是；生产，输送，使用三者同时完成。
电力系统是有发电，送变电，供配电和用户单位组成。上述中通常把送电，变电，配电称为电力网。电力网分为：输电网和配电网。
输电网是将发电厂，市中心变电所和特殊用户连接起来的送电网络。是电力网的主骨架。
配电网是向各种用户输送电能。输电网有高压网指电压等级在110千伏及以上，中压网是指电压等级在35千伏，10千伏，6千伏，3千伏，低压是380伏和220伏。之分。
我国的大容量发电形式主要分：火电，水电，原子能三类。我国的电网称为联合大系统。
电能的输送：我国发电机的电压等级为：6.3KV，10.5KV，最大不超过20KV。主要原因是发电机是转动部件制造方面有绝缘等级上的限制。所以需要升压变压器来提升输送电压。输送的电压越高，输送的能力就越强，线损就越小，输送距离就越远。我国目前最高的输电电压等级是500千伏。而750千伏，1000千伏正在架设中。但美国，日本早就达到了上述的电压等级。现在特高压输电是当今世界上的输电新技术。
电能是一种商品，商品是有质量的。下面讲供电的质量
供电的质量包括：电能的质量和供电的可靠性
电能的质量包括：1；电压允许偏差。2；电压波动及闪变。3；电压跌落。4；公用网的谐波。
供电的可靠性：就是电力部门向用户连续供电的能力。我国根据不同的用户对象将负荷分为三类：一类负荷，二类负荷，三类负荷。
在以上章节中要掌握的是：
电力网：电力网是由送电，变电，配电三个环节组成。
高压电力网：是指电压等级在110千伏或以上
中压电力网：是指电压等级在35千伏，10千伏，6千伏，3千伏
低压电力网：是指电压等级在0.38千伏，0.22千伏（三相）
电压越高电压损失越小，功率损耗越小，输送电越经济。
特高压输电是节能输电的新技术。
国际电工委员会IEC的定义是：线电压在1000千伏以上电压等级的输电线路称为特高压输电。我国规定：交流1000千伏以上，直流800千伏以上称为特高压输电。
(首页)
北方工业大学
课程教案
课 程 名 称 电机及拖动基础
课 程 性 质 必修
开 课 年 度 200 年至200 年
开 课 学 期 秋季 √ 春季
授 课 班 级 电气0 A-
主 讲 教 师
课程所属学院(部门) 机电工程学院
课程所属系(教研室) 自动化系
课程第 1 讲
第 1 周 日期： 地点： 教
绪论
第 1 节 电机的应用与分类
第 2 节 本教材内容、课程性质、教学目的、学习方法
第 3 节 电机中常用的基本定律
第 4 节 电机中铁磁材料的特点
教学重点:
电机中铁磁材料
教学难点:
铁磁材料
讲授主要内容: 电机的发展史、电机的应用与分类；本教材内容、课程性质、教学目的、学习方法；电机中常用的基本定律；电机中铁磁磁化曲线、磁滞回线、交流磁路中的铁心损耗等。
本次课主体教学方式、方法：
教师主讲
布置作业 作业：补充题1、2（绪论的内容）
教学后记 下次从第一章直流电机原理讲起
课程第 2 讲
第 1 周 日期： 地点： 教
第 1 章 直流电机原理
第 1 节 直流电机的用途、结构及基本工作原理
第 2 节 直流电机的空载磁场
第 3 节 直流电机的电枢绕组
第 4 节 直流电机的电枢反应
教学重点:
直流电机基本工作原理、电枢反应
教学难点:
电枢反应
讲授主要内容:
直流电机的用途、结构、铭牌数据、主要系列及基本工作原理；直流电机的电枢绕组；直流电机的空载磁场和负载磁场、直流电机的电枢反应等。
本次课主体教学方式、方法：
教师主讲、播放直流电机资料片。
布置作业 思考题：P33 1-1、1-10 、 1-11、1-12 、1-15 、1-16
作业：P33 1-3 、 1-4 教学后记 下次从直流机的感应电动势和电磁转矩讲起
课程第 3 讲
第 2 周 日期： 地点： 教
第 1 章 直流电机原理
第 5 节 直流电机的电枢电动势与电磁转矩

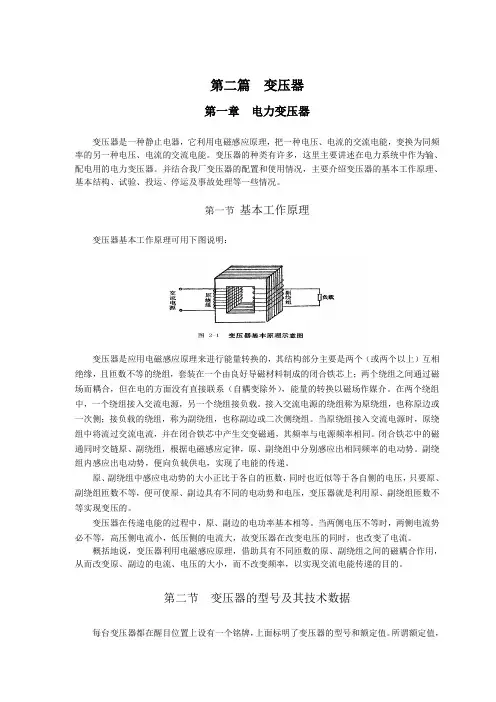

第二篇 变压器
第一章 电力变压器
变压器是一种静止电器，它利用电磁感应原理，把一种电压、电流的交流电能，变换为同频率的另一种电压、电流的交流电能。变压器的种类有许多，这里主要讲述在电力系统中作为输、配电用的电力变压器。并结合我厂变压器的配置和使用情况，主要介绍变压器的基本工作原理、基本结构、试验、投运、停运及事故处理等一些情况。
第一节 基本工作原理
变压器基本工作原理可用下图说明：
变压器是应用电磁感应原理来进行能量转换的，其结构部分主要是两个（或两个以上）互相绝缘，且匝数不等的绕组，套装在一个由良好导磁材料制成的闭合铁芯上；两个绕组之间通过磁场而耦合，但在电的方面没有直接联系（自耦变除外），能量的转换以磁场作媒介。在两个绕组中，一个绕组接入交流电源，另一个绕组接负载。接入交流电源的绕组称为原绕组，也称原边或一次侧；接负载的绕组，称为副绕组，也称副边或二次侧绕组。当原绕组接入交流电源时，原绕组中将流过交流电流，并在闭合铁芯中产生交变磁通，其频率与电源频率相同。闭合铁芯中的磁通同时交链原、副绕组，根据电磁感应定律，原、副绕组中分别感应出相同频率的电动势。副绕组内感应出电动势，便向负载供电，实现了电能的传递。
原、副绕组中感应电动势的大小正比于各自的匝数，同时也近似等于各自侧的电压，只要原、副绕组匝数不等，便可使原、副边具有不同的电动势和电压，变压器就是利用原、副绕组匝数不等实现变压的。
变压器在传递电能的过程中，原、副边的电功率基本相等。当两侧电压不等时，两侧电流势必不等，高压侧电流小，低压侧的电流大，故变压器在改变电压的同时，也改变了电流。
概括地说，变压器利用电磁感应原理，借助具有不同匝数的原、副绕组之间的磁耦合作用，从而改变原、副边的电流、电压的大小，而不改变频率，以实现交流电能传递的目的。
第二节 变压器的型号及其技术数据
每台变压器都在醒目位置上设有一个铭牌，上面标明了变压器的型号和额定值。所谓额定值，是指制造厂按照国家标准，对变压器正常使用时有关参数所做的限额规定。在额定值下运行，可保证变压器长期可靠地工作，并具有优良的性能。
变压器由哪些部件组成？拆下来你还认识吗？本⽂详细讲解变压器！
内容概括:变压器(Transformer)
1 变压器在电⼒系统中的作⽤
2 常⽤变压器的种类
3 电⼒变压器的基本结构
4 电⼒变压器的主要部件及作⽤
⼀ 变压器的作⽤;
变压器是⼀种静⽌的电⽓设备，它利⽤电磁感应原理将⼀种电压等级的交流电能转变成另⼀种
电压等级的交流电能。
1.变压器在电⼒系统中主要作⽤是变换电压，以利于功率的传输。
2.升⾼电压可以减少线路损耗，提⾼送电的经济性，达到远距离送电的⽬的。
3.降低电压，把⾼电压变为⽤户所需要的各级使⽤电压，满⾜⽤户需要。
⼆ 常⽤变压器的分类
1 按相数分可分为:
单相变压器：⽤于单相负荷和三相变压器组。
三相变压器：⽤于三相系统的升、降电压。
2：按冷却⽅式可分为：
⼲式变压器：依靠空⽓对流进⾏冷却。
油浸式变压器：依靠油作冷却介质，如油浸⾃冷、油浸风冷、油浸⽔冷、强迫油循环风冷等。
3：按⽤途可分为
电⼒变压器：⽤于输配电系统的升、降电压。
仪⽤变压器：如电压互感器、电流互感器、⽤于测量仪表和继电保护装置。
试验变压器：能产⽣所需电压，对电⽓设备进⾏试验。
特种变压器：如电炉变压器、整流变压器、调整变压器等。
4：按绕组形式分：
双绕组变压器：⽤于连接电⼒系统中的两个电压等级。
三绕组变压器：⼀般⽤于电⼒系统区域变电站中，连接三个电压等级。
⾃耦变电压：⽤于连接不同电压的电⼒系统。也可做为普通的升压或降后变压器⽤。
三 电⼒变压器的基本结构
电⼒变压器的基本结构图
四 变压器的主要部件及作⽤1.铁芯
铁芯是变压器最基本的组成部件之⼀，是变压器的磁路部分，变压器的⼀、⼆次绕组都在铁芯
上，为提⾼磁路导磁系数和降低铁芯内涡流损耗，铁芯通常⽤0.35毫⽶，表⾯绝缘的硅钢⽚制
成。铁芯分铁芯柱和铁轭两部分，铁芯柱上套绕组，铁轭将铁芯连接起来，使之形成闭合磁
路。
为防⽌运⾏中变压器铁芯、夹件、压圈等⾦属部件感应悬浮电位过⾼⽽造成放电，这些部件均
需单点接地。为了⽅便试验和故障查找，⼤型变压器⼀般将铁芯和夹件分别通过两个套管引出
