变压器设计基础知识变压器基础知识第一章变压器的概述一. 变压器的用途在各种电气设备中，往往需要不同的电压电源。
如我们日常生活的照明用电，家用电器的电压一般都为220V，而各种动力的电压是380V，而线路的电压一般为：6、10、35、110、220、500KV的电压。
这些称为供电系统。
3KV以上的称为高压系统。
现代化的工业，广泛采用了电力为能源。
电能是由水电站、发电厂的发电机转化来的，发电机所发送来的电力根据输电距离将按照不同的电压等级传输出去，这种传输需一种特殊的专门设备。
这种设备就是我们熟悉的电力变压器。
变压器在输配电系统中有着很重要的地位，要求它能安全可靠的运行。
当变压器出现故障或损坏，将造成大面积的停电。
随着技术的发展，工农业生产需要，变压器在很多的领域也广泛的应用。
如，根据需要配套的冶炼用的电炉变压器、电解化工用的整流电压器、铁路电力机车用的牵引变压器……等很多。
二. 变压器的分类按用途分类：2.1电力变压器：这是目前工农业生产上广泛使用的变压器，它主要用途是为了输配电系统上使用的变压器。
目前电力变压器形成了系列，已经大批量生产。
按容量和电压等级分成以下类别：Ⅰ、Ⅱ类 10~630 KVA Ⅲ类 800~6300 KVA Ⅳ类8000~63000 KVA Ⅴ类 63000 KVA以上按电压所用和发电厂的用途不同可分为：1. 降压变压器；2. 升压变压器；3. 其中低压为400伏的降压变压器称为配电变压器。
电能的输配电过程首先发电厂发电机发出电能，电压一般是6.3或10.5KV，这样低的电压要输送几百公里以外的地区是不可能的。
所以要将电压升高到38.5、121、242、500KV以后再输出去。
这样高的电压到供电区域后还要经过一次变电所，（把电压降为38.5或110KV）和二次变电所（降为10.5或6.3KV）变压，再把电能直接送到用户区，经过附近的配电变压器降压为（一般为400V）以供工厂或住户使用。
第二篇变压器第一章电力变压器变压器是一种静止电器，它利用电磁感应原理，把一种电压、电流的交流电能，变换为同频率的另一种电压、电流的交流电能。
变压器的种类有许多，这里主要讲述在电力系统中作为输、配电用的电力变压器。
并结合我厂变压器的配置和使用情况，主要介绍变压器的基本工作原理、基本结构、试验、投运、停运及事故处理等一些情况。

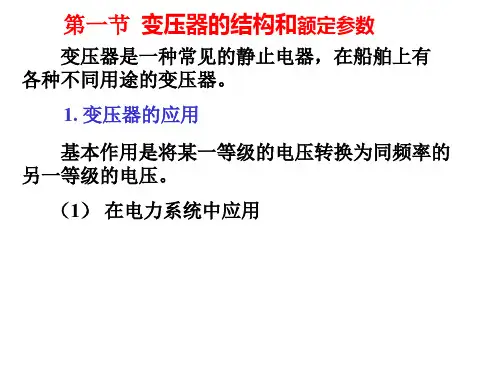

第一节基本工作原理变压器基本工作原理可用下图说明：变压器是应用电磁感应原理来进行能量转换的，其结构部分主要是两个（或两个以上）互相绝缘，且匝数不等的绕组，套装在一个由良好导磁材料制成的闭合铁芯上；两个绕组之间通过磁场而耦合，但在电的方面没有直接联系（自耦变除外），能量的转换以磁场作媒介。
在两个绕组中，一个绕组接入交流电源，另一个绕组接负载。
接入交流电源的绕组称为原绕组，也称原边或一次侧；接负载的绕组，称为副绕组，也称副边或二次侧绕组。
当原绕组接入交流电源时，原绕组中将流过交流电流，并在闭合铁芯中产生交变磁通，其频率与电源频率相同。
闭合铁芯中的磁通同时交链原、副绕组，根据电磁感应定律，原、副绕组中分别感应出相同频率的电动势。
副绕组内感应出电动势，便向负载供电，实现了电能的传递。
原、副绕组中感应电动势的大小正比于各自的匝数，同时也近似等于各自侧的电压，只要原、副绕组匝数不等，便可使原、副边具有不同的电动势和电压，变压器就是利用原、副绕组匝数不等实现变压的。
变压器在传递电能的过程中，原、副边的电功率基本相等。
当两侧电压不等时，两侧电流势必不等，高压侧电流小，低压侧的电流大，故变压器在改变电压的同时，也改变了电流。
概括地说，变压器利用电磁感应原理，借助具有不同匝数的原、副绕组之间的磁耦合作用，从而改变原、副边的电流、电压的大小，而不改变频率，以实现交流电能传递的目的。
第二节变压器的型号及其技术数据每台变压器都在醒目位置上设有一个铭牌，上面标明了变压器的型号和额定值。
所谓额定值，是指制造厂按照国家标准，对变压器正常使用时有关参数所做的限额规定。
第三章变压器3.1 变压器中主磁通和漏磁通的性质和作用有什么不同？在分析变压器时怎样反映其作用？它们各由什么磁动势产生？[答案]3.2 变压器的R m、X m各代表什么物理意义？磁路饱和与否对R m、X m有什么影响？为什么要求X m大、R m小？[答案]3.3 变压器额定电压为220/110V，如不慎将低压侧误接到220V电源后，将会发生什么现象？[答案]3.4 变压器二次侧接电阻、电感和电容性负载时，从一次侧输入的无功功率有何不同？为什么？[答案]3.5 变压器的其它条件不变，在下列情况下, X1σ, X m各有什么变化？(1) 一次、二次绕组匝数变化±10%；(2) 外施电压变化±10%；(3) 频率变化±10%。
[答案]3.6 变压器的短路阻抗Z k、R k、X k的数值，在短路试验和负载运行两种情况下是否相等？励磁阻抗Z m、R m、X m的数值在空载试验和负载运行两种情况下是否相等？[答案]3.7 为什么变压器的空载损耗可以近似地看成铁损耗?为什么短路损耗可以近似地看成铜损耗？负载时，变压器真正的铁损耗和铜损耗分别与空载损耗、短路损耗有无差别？为什么？[答案]3.8 当负载电流保持不变，变压器的电压变化率将如何随着负载的功率因数而变化？[答案]3.9 两台完全相同的单相变压器，一次侧额定电压为220/110V ，已知折合到一次侧的参数为：一、二次侧漏抗的标么值Z1*=Z2*=0.025∠60ο，励磁电抗的标么值Z m*=20∠60ο，如图所示把两台变压器一次侧串联起来，接到440∠0οV的电源上，求下述三种情况一次侧电流的大小(用标么值表示)。
[答案]题3.9图（1）端点1和3 相连，2和4相连；（2）端点1和4 相连，2和3相连；（3）第Ⅰ台变压器二次侧开路，第Ⅱ台变压器二次侧短路。
3.10 三相变压器变比和线电压比有什么区别？折算时用前者还是后者？[答案]3.11 Yd接法的三相变压器，一次侧加额定电压空载运行，此时将二次侧的三角打开一角，测量开口处的电压，再将三角闭合测量电流，试问当此三相变压器是三相变压器或三相心式变压器时，所测得的数值有无不同？为什么？[答案]3.12 变压器并联运行的最理想情况有哪些？如何达到最理想的情况？[答案]3.13 在三相变压器中，零序电流和零序磁通与三次谐波电流和3次谐波磁通有什么相同点和不同点？[答案]3.14 为什么三相变压器组不宜采用Yyn联结，而三相心式变压器又可采用Yyn 联结？[答案]3.15 Yy连接的变压器，一次侧接对称三相电压，二次侧二线对接短路，如图所示。
