基于FPGA的VGA显示控制器设计

EDA设计基础实验课程论文

摘 要

该报告简述了QuartusⅡ仿真软件的基本操作方法，同时介绍FPGA逻辑器件的相关知识和Verilog硬件描述语言的相关知识，在基于FPGA逻辑器件、QuartusⅡ仿真软件和Verilog硬件描述语言下，设计了VGA显示控制器。该VGA图象显示控制器是用模块设计并通过它们的级连实现的，具体是通过硬件电路的设计且能实现的方案来用Verilog语言对硬件电路进行描述，同时把Verilog语言在QuartusⅡ中进行仿真

关键词： VGA显示控制； Verilog； QuartusⅡ

目 录 EDA设计基础实验课程论文

摘 要......................................................................................................................................... II

第一章 VGA显示概述 .............................................................................................................. 2

1.1 VGA显示的发展状况 .................................................................................................. 2

1.2 VGA显示接口 .............................................................................................................. 3

1.3 VGA显示的原理 .......................................................................................................... 3

1.4 VGA标准 ....................................................................................................................... 4

1.4.1 VGA文字模式 ..................................................................................................... 4

1.4.2 VGA色版 ............................................................................................................. 5

1.4.3 VGA显示标准 ..................................................................................................... 5

1.5 FPGA简介 ..................................................................................................................... 6

1.6 QuartusII软件概述 ........................................................................................................ 9

第二章 显示控制实现技术 ...................................................................................................... 11

2.1 研究的基本内容 .......................................................................................................... 11

2.2 硬件电路实现 .............................................................................................................. 12

2.3 软件实现 ...................................................................................................................... 13

2.4 设计方案 ...................................................................................................................... 16

第三章 VGA显示调试与显示 .............................................................................................. 17

3.1 软件程序设计 .............................................................................................................. 17

3.2 程序在QuartusⅡ下的编译与仿真 ........................................................................... 22

3.3 总结 ............................................................................................................................... 25

第四章 学习心得 ..................................................................................................................... 26

参 考 文 献 ............................................................................................................................... 27 EDA设计基础实验课程论文

1 摘 要

在电子电路领域中，设计自动化工具已经被广大电子工程师所接受，它必将取代人工设计方法并成为主要的设计手段。目前，Verilog语言已经成为各家EDA工具和集成电路厂商认同和共同推广的标准化硬件描述语言，随着科学技术的迅猛发展，电子工业界经历了巨大的飞跃。集成电路的设计正朝着速度快、性能高、容量大、体积小和微功耗的方向发展，这种发展必将导致集成电路的设计规模日益增大。

该实训的设计是用Verilog语言硬件描述语言设计出一个VGA图象显示控制器，用Verilog硬件描述语言进行编程，把Verilog语言描述的VGA图象显示控制器所需的程序在QuartusⅡ软件环境下进行模拟仿真，以此来验证所设计的结果是否满足设计的要求。在结果符合要求的情况下把Verilog程序下载到FPGA器件上，利用FPGA器件内部存储器存储所需要的数据，再通过VGA接口输出到显示器上，从而达到设计的要求。

VGA显示器因为其输出信息量大，输出形式多样等特点已经成为现在大多数设计的常用输出设备，FPGA以其结构的优势可以使用很少的资源产生VGA的各种控制信号。

EDA设计基础实验课程论文

2

第一章 VGA显示概述

CRT显示器作为一种通用型显示设备，如今已广泛应用于我们的工作和生活中。与嵌入式系统中常用的显示器件相比，它具有显示面积大、色彩丰富、承载信息量大、接口简单等优点，如果将其应用到嵌入式系统中，可以显著提升产品的视觉效果。如今随着液晶显示器的出现，越来越多的数字产品开始使用液晶作为显示终端。但基于VGA标准的显示器仍是目前普及率最高的显示器[1]。若驱动此类显示器，需要很高的扫面频率，以及极短的处理时间，正是由于这些特点，所以可以用FPGA来实现对VGA显示器的驱动。本次专业课程设计即选用FPGA来实现VGA的显示[1-2]。

随着FPGA的不断发展及其价格的不断下降，FPGA的可编程逻辑设计的应用优势逐渐显现出来。现在,越来越多的嵌入式系统选择了基于FPGA的设计方案。在基于FPGA的大规模嵌入式系统设计中，为实现VGA显示功能,既可以使用专用的VGA接口芯片如SPX7111A等，也可以设计和使用基于FPGA的VGA接口软核。虽然使用VGA专用芯片具有更稳定的VGA时序和更多的显示模式可供选择等优点,但设计和使用VGA接口软核更具有以下优势：(1)使用芯片更少,节省板上资源,减小布线难度；(2)当进行高速数据传输时，具有更小的高频噪声干扰；(3) FPGA(现场可编程门阵列)设计VGA接口可以将要显示的数据直接送到显示器，节省了计算机的处理过程，加快了数据的处理速度，节约了硬件成本[3]。

1.1 VGA显示的发展状况

显示绘图阵列（video graphic array,VGA）接口,他作为一种标准的显示接口得到了广泛的应用。VGA接口大多应用在显示器与显卡之间；同时还可以用用在擦二色等离子电视输入图像的模数转换上；VGA接口同样也是LCD液晶显示设备的标准接口。可编程逻辑器件随着微电子制造工艺的发展取得了长足的进步。早期的器件只能存储少量的数据，完成简单的逻辑功能；发展到现在，可以完成复杂的逻辑功能，速度更块，规模更大，功耗更低。目前可编程逻辑器件主要有两大类：复杂可编程逻辑器件（complex

programmable logic device,CPLD）和现场可编程逻辑器件（filed programmable gate

array,FPGA）。

VGA(Video Graphaelics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速度快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。

合集下载

EDA实验报告

EDA实验报告

EDA实验报告

班级：

姓名：

目录

实验一：七段数码显示译码器设计............................................................................ 1

摘要......................................................................................................................... 1

实验原理................................................................................................................. 1

实验方案及仿真..................................................................................................... 1

引脚下载................................................................................................................. 2

实验结果与分析..................................................................................................... 3

附录......................................................................................................................... 3

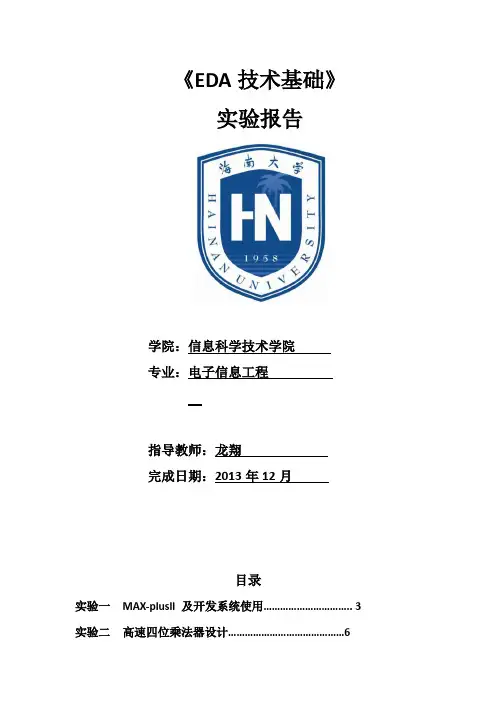

EDA技术基础实验报告
