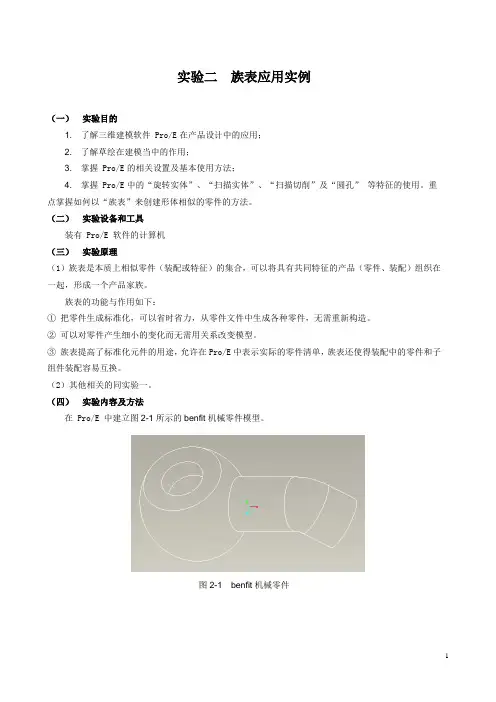

1 实验二 族表应用实例 （一） 实验目的 1. 了解三维建模软件 Pro/E在产品设计中的应用； 2. 了解草绘在建模当中的作用； 3. 掌握 Pro/E的相关设置及基本使用方法； 4. 掌握 Pro/E中的“旋转实体”、“扫描实体”、“扫描切削”及“圆孔” 等特征的使用。重点掌握如何以“族表”来创建形体相似的零件的方法。 （二） 实验设备和工具 装有 Pro/E 软件的计算机 （三） 实验原理 （1）族表是本质上相似零件（装配或特征）的集合，可以将具有共同特征的产品（零件、装配）组织在一起，形成一个产品家族。 族表的功能与作用如下： ① 把零件生成标准化，可以省时省力，从零件文件中生成各种零件，无需重新构造。 ② 可以对零件产生细小的变化而无需用关系改变模型。 ③ 族表提高了标准化元件的用途，允许在Pro/E中表示实际的零件清单，族表还使得装配中的零件和子组件装配容易互换。 （2）其他相关的同实验一。 （四） 实验内容及方法 在 Pro/E 中建立图2-1所示的benfit机械零件模型。 图2-1 benfit机械零件

2 benfit机械零件设计的详细操作步骤说明如下。 Step 1 创建新零件 【按工具栏创建新零件的图标】→【输入零件名称：benfit，按确定（ok）】→【画面显示基准平面FRONT、RIGHT、TOP及坐标系PRT-CSYS-DEF】 Step 2 以旋转的方式创建实体，以作为零件的基本造型 【选取基准平面FRONT为草绘平面】→【按主窗口右侧草绘工具的图标，零件自动呈现前视图】→【按鼠标滚轮进入草绘的模式→绘制如图2-2所示的草图→按】→【按键盘的CTRL+D组合键，使零件呈现立体图】→【按主窗口右侧旋转工具的图标】→【确认画面上旋转角度为：360°】→【按鼠标滚轮→完成的旋转实体如图2-3所示】 （1）先画此条中心 线，以作为旋转轴 （2）再画第二条 中心线 （4）按→ （3）按画3 →选第2条中心线及 条直线，按 点P1和P2，使两个 画圆弧 点对中心线对称 图2-2 绘制草图 选此轴 图2-3 创建旋转实体特征 图2-4 选取中心轴 Step 3 在零件中央挖出一个圆孔 【将主窗口右下角的过滤器设为基准(Datums)，然后选取轴线A-2为圆孔的中心轴，如图2-4所示】→【按主窗口右侧孔工具的图标】→【按住鼠标右键，由弹出的菜单选取第二参照收集器（Secondary References Collector）后，然后选取零件顶面为钻孔平面（见图2-5）】→【由仪表板将圆孔的类型由简单（Simple）改为草绘（Sketched），以便我们能够绘制圆孔断面的草图】→【由仪表板按绘制剖面的图标，则Pro/E系统自动出现另一个窗口→绘制如图2-6所示的圆孔断面→按】→【按鼠标滚轮→完成的圆孔如图2-7所示】

任务一：设计项目方案分析

任务二：设计开关外壳的成型零件

要求：将本产品合理分型，并设计出成型零件。

设计参照如下

设计流程1----加载参照模型

加载参照模型，一定要使开模方向指向坐标系的Z轴方向。

步骤01 建立工作目录

打开pro/E软件，接着在菜单栏中依次选择【文件】/【设置工作目录】选项，弹出【选取工作目录】对话框，然后选择指定一个自已建的目标文件夹，单击确定按钮完成工作目录的设置，并将任务立的“kgwk.prt”模型复制到工作目录中。

步骤02 新建文件

在菜单栏中依次选择【文件】/【新建】选项或在【文件】工具条中单击【新建】按钮，弹出【新建】对话框。接着选中【制造】单选按钮，在“子类型”选项区中选择“模具型腔”单选按钮，在【名称】文本框中输入“gjt”，接着选择mmns-mfg-mold（公制）模板，然后单击按钮进入模具设计界面，如图所示。

图

步骤03 打开参照零件

在【模具/铸件制造】工具条中单击【选取零件】按钮，弹出【打开】对话框，选取工作目录中的 “kgwk.prt”文件，单击，打开【布局】对话框，然后单击“参照模型起点与定向”下方的箭头，打开【菜单管理器】，选择“动态”，打开【参照模型方向】对话框，根据图-所示进行操作。

图

参照零件布局如图所示。

图

步骤04 保存文件

执行菜单栏中的“文件>保存”命令，保存文件。

设计流程2---应用收缩

在【模具/铸件制造】工具栏中单击【按尺寸收缩】按钮，弹出【按尺寸收缩】对话框，在绘图区域中选取参照模型和坐标系PRT_CSYS_DEF，再在弹出的“按比例收缩”对话框中输入收缩比率为“0.01”，单击确定按钮完成设置。如图-所示。 图- 设置收缩

设计流程3---创建模具工件

用手动方法创建模具工件。

步骤01 打开拉伸操作窗口

操作方法如图所示。

图

步骤02 创建拉伸特征

设置如图所示草绘平面。

图

设置如图所示草绘参照。

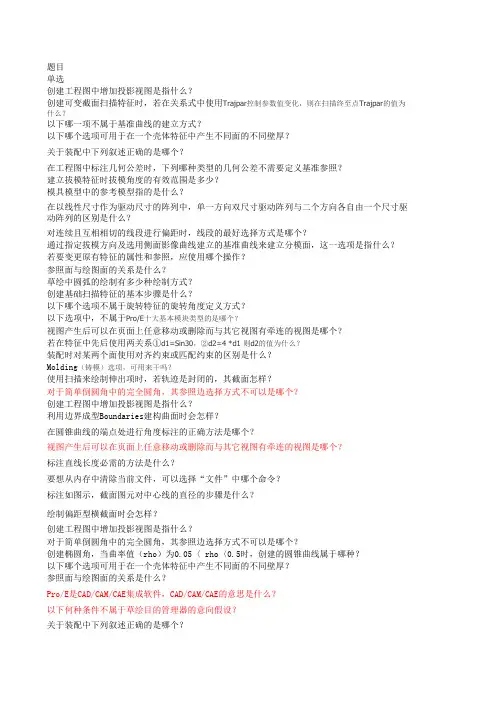

题目

单选

创建工程图中增加投影视图是指什么？

创建可变截面扫描特征时，若在关系式中使用Trajpar控制参数值变化，则在扫描终至点Trajpar的值为什么？以下哪一项不属于基准曲线的建立方式？

以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？

关于装配中下列叙述正确的是哪个？

在工程图中标注几何公差时，下列哪种类型的几何公差不需要定义基准参照？

建立拔模特征时拔模角度的有效范围是多少？

模具模型中的参考模型指的是什么？

在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵

对连续且互相相切的线段进行偏距时，线段的最好选择方式是哪个？

通过指定拔模方向及选用侧面影像曲线建立的基准曲线来建立分模面，这一选项是指什么？

若要变更原有特征的属性和参照，应使用哪个操作？

参照面与绘图面的关系是什么？

草绘中圆弧的绘制有多少种绘制方式？

创建基础扫描特征的基本步骤是什么？

以下哪个选项不属于旋转特征的旋转角度定义方式？

以下选项中，不属于Pro/E十大基本模块类型的是哪个？视图产生后可以在页面上任意移动或删除而与其它视图有牵连的视图是哪个？

若在特征中先后使用两关系①d1=Sin30，②d2=4 *d1 则d2的值为什么？装配时对某两个面使用对齐约束或匹配约束的区别是什么？

Molding（铸模）选项，可用来干吗？使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样？

对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？

创建工程图中增加投影视图是指什么？

利用边界成型Boundaries建构曲面时会怎样？

在圆锥曲线的端点处进行角度标注的正确方法是哪个？

视图产生后可以在页面上任意移动或删除而与其它视图有牵连的视图是哪个？

标注直线长度必需的方法是什么？

要想从内存中清除当前文件，可以选择“文件”中哪个命令？

标注如图示，截面图元对中心线的直径的步骤是什么？

绘制偏距型横截面时会怎样？

创建工程图中增加投影视图是指什么？

页脚. 目录

一………………………………………………………………………………………

（1）了解PRO/E相关特性、熟悉窗口，掌握相关工具的应用及环境的设置。

（2）掌握草图的创建及各种草绘命令的使用（此为今天的重点，必须掌握好）。

（3）将布置的草图练习完全练会。

（4）掌握工作目录的设置以及文件的打开与保存。

二………………………………………………………………………………………

（1）掌握拉伸、旋转、扫描特征的创建。

（2）掌握基准特征的创建。

(3) 掌握工程特征的创建（筋特征、孔特征、倒圆角、倒斜角）。

三………………………………………………………………………………………

（1）掌握阵列、拔模、螺旋扫描等特征命令。

（2）掌握螺栓的绘制（此必须会画）。

四………………………………………………………………………………………

（1）掌握关系式与族表的创建以及扫描混合。

（2）会画斜齿轮（此与螺栓必须都掌握）。

五………………………………………………………………………………………

（1）掌握曲线、曲面的创建及编辑方法。

（2）完成今天的所要练习的习题。

六………………………………………………………………………………………

（1）掌握老师所讲的实例。

（2）完成光盘所给文件的装配练习。

七………………………………………………………………………………………

（1）掌握工程图的创建。

（2）完成工程图的练习题。

八………………………………………………………………………………………

（1）会对简单机构进行运动仿真操作。

（2）认真听讲老师所讲例题，上机时认真练习。

（3）晚上进行考试。
