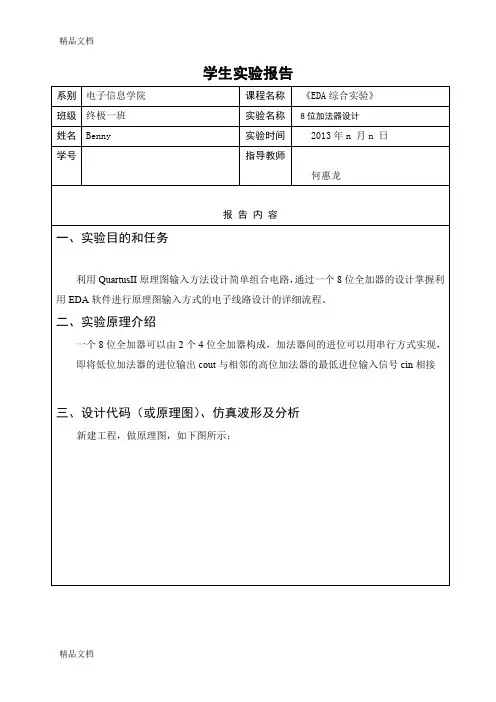

精品文档 学生实验报告
系别 电子信息学院 课程名称 《EDA综合实验》
班级 终极一班 实验名称 8位加法器设计
姓名 Benny 实验时间 2013年n 月n 日
学号
指导教师
何惠龙
报 告 内 容
一、实验目的和任务
利用QuartusII原理图输入方法设计简单组合电路，通过一个8位全加器的设计掌握利用EDA软件进行原理图输入方式的电子线路设计的详细流程。
二、实验原理介绍
一个8位全加器可以由2个4位全加器构成，加法器间的进位可以用串行方式实现，即将低位加法器的进位输出cout与相邻的高位加法器的最低进位输入信号cin相接
三、设计代码（或原理图）、仿真波形及分析
新建工程，做原理图，如下图所示：
精品文档
精品文档
以下是仿真结果，如图所示：
引脚图： 精品文档
精品文档
四、实验结论与心得
心得：根据实验设计思路，我先用VHDL设计了一个全加器full_adder.vhd，编译、仿真成功后，通过元件例化的方式，采用原理图设计了一个8位的加法器adder8.bdf，但是在这个过程中出现了很多问题，即由于我是把这个8位的加法器的每个全加器元件输入输出引脚分开的，因此一开始就设计了17个输入引脚，这使得我在给输入引脚添加信号时不知道添加什么信号，才能够起到验证仿真结果是否正确的目的。
另外，我在这里还遇到了一些其他问题，由于在建立原理图文件adder8.bdf以后没有将该原理图文件设置成顶层文件，这使得我在给输入引脚添加信号时无法添加引脚。这里还存在一个问题：当通过原理图设计8位加法器时，我不知道能不能把它当着一个整体，即3输入2输出。另外，怎么通过在原理图设计里面把这一思想表示出来。
由于通过原理图设计无法完成8位加法器的设计，所以我又换了VHDL设计。通过VHDL设计比原理图设计简单，但是更容易出错，比如输入引脚、中间信号生成等的不匹配。
建立VHDL源文件以后，保存为adder8.vhd文件名，编译、仿真，但是由于我是将8位加法器当成的一个整体，即3输入2输出，并且在端口定义时我所定义的数据类型为逻辑矢量，因此这里又出现一个问题，即在仿真时给输入信号添加信号时不能确定到底应该怎么添加，并且其中间信号无法确定。不过后来在老师的指导下，我明白了错误根源在哪里。
