土木工程柱子加固方案

外墙柱子拆除加固方案

- 2 -

海博51#楼室外加固拆除

施

工

方

案

编制人

审核人

审批人

青岛建安建设集团有限公司

2017.3.3

- 3 -

一、工程概况

1、工程名称： 海博51#楼修缮工程

2、工程地址：青岛市市南区莱阳路8号

3、加固拆除范围：外窗构造柱加固及后加柱子拆除

4、加固拆除目的：恢复建筑原始面貌，同时增强结构的耐久性和安全性。

二、编制依据及应用规范标准

（一）、编制依据

1、业主提供的本工程原始照片。

2、国家现行的建设安装工程施工与验收规范和建筑工程施工质量验收统一标准。

3、本改造工程的现场施工条件。

4、本公司技术和施工的综合管理能力和投入本工程的资源情况。

（二）、应用规范标准及有关文献：

1、《建筑施工安全检验标准》（JGJ59-99）；

2、《房屋建筑抗震加固》（09SG619-1）；

3、《砼结构加固技术规程》（CECS 25：90）；

4、《混凝土结构加固设计规范》（GB 50367—2006）；

5、《建筑抗震加固技术规程》（JGJ 116-2009）；

6、《建筑结构荷载规范》(GB50009-2001)(2006版)

7、《砌体结构设计规范》(GB50003-2011)

8、现行其它相关施工及验收规范；

9、本工程施工组织设计和施工图纸。

三、加固材料技术性能：

本次加固主要使用的材料有：高强度炭纤维，高强度细石混凝土，

- 4 -

φ6、φ8、φ12、φ14的HRB400级钢筋，16#工字钢，M10膨胀型锚栓、M16钢拉杆和M12对拉螺栓，裂缝修补胶等。

碳纤维布有关技术参数：单位面积重300g/m2,设计厚度0.167mm，抗拉强度标准值≥3400 Mpa，受拉弹性模量≥2.4×105Mpa，伸长率≥1.7%，弯曲强度≥700Mpa，层间剪切强度≥45Mpa，仰贴条件下与砼正拉粘结强度≥2.5Mpa，且为砼内聚破坏。

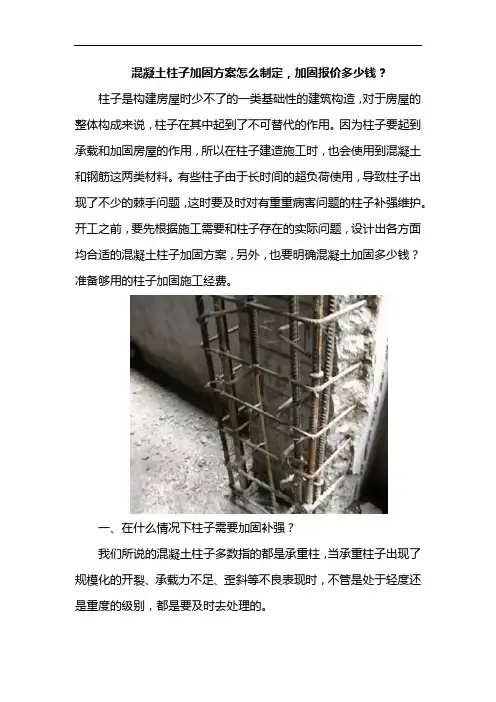

混凝土柱子加固方案怎么制定，加固报价多少钱？

柱子是构建房屋时少不了的一类基础性的建筑构造，对于房屋的整体构成来说，柱子在其中起到了不可替代的作用。因为柱子要起到承载和加固房屋的作用，所以在柱子建造施工时，也会使用到混凝土和钢筋这两类材料。有些柱子由于长时间的超负荷使用，导致柱子出现了不少的棘手问题，这时要及时对有重重病害问题的柱子补强维护。开工之前，要先根据施工需要和柱子存在的实际问题，设计出各方面均合适的混凝土柱子加固方案，另外，也要明确混凝土加固多少钱？准备够用的柱子加固施工经费。

一、在什么情况下柱子需要加固补强？

我们所说的混凝土柱子多数指的都是承重柱，当承重柱子出现了规模化的开裂、承载力不足、歪斜等不良表现时，不管是处于轻度还是重度的级别，都是要及时去处理的。

柱子在房屋使用过程中所起到的作用大家也是一清二楚的，如果柱子有了损伤，或者是出现了严重的病害，不能及时补强好，也会影响到柱子后期的使用状态。

二、混凝土柱子加固方案怎么制定才好？

开展混凝土柱子加固工作之前，能否设计出可行的施工方案也是至关重要的。怎么做才能制定出靠谱且可行的方案呢？首先我们要清楚柱子当下有哪些病害表现？其次，设计人员也要清楚客户的经济实力，准备的柱子加固经费是否充足？另外，也要结合现场存在的施工难题有哪些？综合分析对比和计算，好能设计出施工表现优胜的加固方案。

三、柱子加固工程造价为多少钱？

有些柱子存在问题多样，而且开工后也会发现现场难点多，有不少的难题需要一一去应对和处理，所以即便想顺利的开展柱子加固工作，但是，也会遇到不少的施工阻碍，会耽误加固工程进度，在施工期间所产生的柱子加固工程总费用也比预期的要多一些。不过，也有一些柱子哪怕使用多年，在房屋使用期间一直扮演重要角色，但是，我们从检测结果也能看出，柱子存在的问题并不多，所以在施工期间，具体产生的加固费用一般也不会太多。

四、柱子加固施工时，哪些工作要做好？

柱模板的计算依据《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2012)、《混凝土结构设计规范》GB50010-2015、《钢结构设计规范》(GB 50017-2016)等规范编制。

柱模板的背部支撑由两层（木楞或钢楞）组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压力；第二层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成一个完整的柱模板支撑体系。

柱模板设计示意图

柱截面宽度B(mm):3000.00；柱截面高度H(mm):2500.00；柱模板的总计算高度:H = 5.00m；

根据规范，当采用溜槽、串筒或导管时，倾倒混凝土产生的荷载标准值为2.00kN/m2；

计算简图

一、参数信息

1.基本参数

柱截面宽度B方向对拉螺栓数目:8；柱截面宽度B方向竖楞数目:21；

柱截面高度H方向对拉螺栓数目:7；柱截面高度H方向竖楞数目:17；

对拉螺栓直径(mm):M14；

2.柱箍信息

柱箍材料:钢楞；截面类型:圆钢管48×3.0；

钢楞截面惯性矩I(cm4):10.78；钢楞截面抵抗矩W(cm3):4.49；

柱箍的间距(mm):450；柱箍合并根数:2；

3.竖楞信息

竖楞材料:木楞；竖楞合并根数:2； 宽度(mm):40.00；高度(mm):70.00；

4.面板参数

面板类型:胶合面板；面板厚度(mm):13.00；

面板弹性模量(N/mm2):9500.00；面板抗弯强度设计值fc(N/mm2):13.00；

面板抗剪强度设计值(N/mm2):1.50；

5.木方和钢楞

方木抗弯强度设计值fc(N/mm2):13.00；方木弹性模量E(N/mm2):9500.00；

方木抗剪强度设计值ft(N/mm2):1.50；

加固柱子碳纤维布施工方案

Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

宁波栎社国际机场公务机候机楼工程

柱子加固施工方案

宁波市中泰城市园林建设有限公司

2014-11-14

柱子碳纤维布施工方案

一、 工程概况

宁波栎社国际机场公务机候机楼工程二层柱KZ8在施工过程中误将非抗震钢筋当作抗震钢筋使用，且该柱子已经浇筑完成。根据钢筋的检测报告，屈强比和超强比经计算均符合抗震钢筋的要求，由于另一项指标“最大力总伸长率”无法计算所得，为保证该柱的结构安全，需对该柱采取粘贴碳纤维布的抗震加固处理方案。

二、编制依据

1、该建筑原结构施工图；

2、《混凝土结构加固设计规范》GB50367-2013；

3、《碳纤维片材加固混凝土结构技术规程》CECS 146:2003（2007版）；

4、《混凝土结构设计规范》GB50010-2012；

三、加固材料

1、 碳纤维布采用300g/㎡,计算厚度为，抗拉强度标准值不小于3000MPa，受拉弹性模量不小于210000MPa，伸长率不小于%。

2、 碳纤维布采用A级胶粘贴，相关指标应符合《混凝土结构加固设计规范》GB50367-2013

3、 碳纤维布要求有出厂合格证，底层树脂、找平材料、浸渍树脂必须为同一厂家并按厂家要求配置。

四、加固方法

先对柱每边沿轴线方向粘贴300mm宽的碳纤维布；沿柱高度方向粘贴碳纤维布围箍，围箍宽度100mm，中心间距300mm，加密区间距200mm，围箍搭接长度100mm，接头相互错开。加固计算面积约7平方，具体方法详图。

五、 粘贴碳纤维布加固施工技术要求

1、 混凝土表面处理

按加固设计部位定位，被粘贴的混凝土结构表面应打磨平整，除去表层浮浆、油污等杂质。柱子的转角粘贴处应进行导角处理并打磨成圆弧状，圆弧半径不小于20mm，混凝土表面应清理干净并保持干燥。
