新能源的机电和电磁暂态建模

全电磁暂态仿真技术助力新能源电力消纳“家定I线三永N-1第6次，3、2、1、故障触发。

”“1000千伏、500千伏、220千伏、110千伏、35千伏电压等级的全部母线暂态过电压均未超标！”国网冀北电科院风光储并网运行技术试验室内，工作人员杨艳晨正通报电磁暂态仿真结果。

“通过这样一次次仿真分析试验，我们核校了包括张雄特高压‘五变五线’送出系统等关键工程的新能源送出力量，为新能源高效消纳供应有力支撑。

”国网冀北电科院副院长刘辉向记者表示，电磁暂态仿真技术已经成为构建新型电力系统、打造高比例可再生能源电网的重要技术。

让资源优势转化为进展优势据刘辉介绍，仿真是指用模型去测试电力系统是否稳定和平安的技术。

“新工程在正式投运前，都要在试验室里检测设计的合理性。

主要的检测方式是在仿真系统中搭建模型并模拟运行，通过制造故障，测试掌握系统能否准时响应。

”国网冀北电科院智能电网与新能源讨论所所长吴林林表示，随着新能源电力占比不断提升，为了保障电网平安稳定运行，需要运用仿真技术讨论系统运行的简单特性，找到电网薄弱环节，最终达到提升可再生能源电力送出力量的目的。

吴林林向记者透露了一组数据：通过对锡盟特高压交直流、张雄特高压沟通等新能源电力外送通道涉及的93座新能源场站、20种光伏逆变器、84种风机和93种SVG进行精确建模，并开展相关特性分析，指导新能源设备厂商针对性地优化机组特性，分别将锡盟特高压、张雄特高压的新能源电力送出力量分别提升了133%、45%。

“3月底，我们还搭建了张北柔直流工程及送端新能源场站的电磁暂态模型，并成为了关键故障的校验手段。

估计张雄特高压和张北柔性直流工程投产后，每年可将140亿千瓦时的清洁电力送至京津冀地区，推动资源优势转化为进展优势。

”刘辉说。

将电网搬到计算机里其实，仿真技术由来已久。

从原来的机电暂态仿真，到如今的电磁暂态仿真，我国仿真技术快速进展。

随着电网高比例可再生能源和高比例电力电子装备的特征日益明显，对仿真技术也提出了更高的要求。

直流机电暂态仿真建模及与电磁暂态仿真的对比李威;牛拴保;吕亚洲;柯贤波;霍超;于洋;徐政;文一宇;刘楠【期刊名称】《高压电器》【年(卷),期】2018(54)8【摘要】对直流输电的机电暂态仿真模型进行了深入研究。

推导了适用于整流侧和逆变侧的换流器通用数学模型,分析了换相失败的判断方法,同时对逆变侧定关断角控制器的模拟方法进行了详细分析。

在机电暂态仿真软件中搭建了含有直流输电详细模型的测试系统。

为了深入分析直流输电机电暂态模型的精确度,以直流输电逆变侧不同程度的故障对比了机电暂态仿真结果与电磁暂态仿真结果。

结果表明:机电暂态仿真计算是理想化的,它对换相失败临界点的判断与电磁暂态仿真存在偏差;在发生换相失败故障时,机电暂态模型响应曲线与电磁暂态模型基本一致,机电暂态模型的有效性得到了验证。

【总页数】6页(P155-160)【关键词】直流输电;详细模型;机电暂态仿真;电磁暂态仿真;换相失败【作者】李威;牛拴保;吕亚洲;柯贤波;霍超;于洋;徐政;文一宇;刘楠【作者单位】国电南瑞科技股份有限公司;国家电网公司西北分部;浙江大学电气工程学院;国网重庆市电力公司电力科学研究院;国网河北省电力公司保定供电分公司【正文语种】中文【中图分类】TM726【相关文献】1.基于 ADPSS 的高压直流输电系统机电暂态-电磁暂态混合仿真研究2.大规模交直流电网电磁暂态数模混合仿真平台构建及验证\r(二)直流输电工程数模混合仿真建模及验证3.含分层接入特高压直流的交直流混联电网机电—电磁暂态混合仿真研究4.MMC柔性直流输电系统电磁暂态仿真建模5.MMC柔性直流输电系统电磁暂态仿真建模因版权原因，仅展示原文概要，查看原文内容请购买。

风电场、光伏电站电磁暂态建模、宽频振荡
风险评估项目
随着风能和太阳能的不断发展，风电场和光伏电站已经成为了当今新能源领域中的主要代表。

但是，在建设和运营过程中，电磁暂态和宽频振荡的风险是不可忽视的。

首先，电磁暂态是指瞬时变化的电磁场，例如雷击、开关过程和短路。

这些暂态会对设备的稳定性和安全性造成威胁，甚至会导致设备的损坏。

因此，对风电场和光伏电站进行电磁暂态建模非常必要。

在建模过程中，需要考虑电磁场和线路参数的影响，以便预测并优化电力设备的运行。

另外，宽频振荡是指频率为几百赫兹至几千赫兹的电力系统振荡。

这种振荡会导致电力系统中的谐波产生，因此需要进行宽频振荡风险评估。

评估过程需要考虑到频率响应、阻尼和特性阻抗等因素，以便对电力系统中可能出现的宽频振荡进行预测和控制。

最后，为了避免以上风险，建议在风电场和光伏电站的建设和运营过程中，应充分考虑电磁暂态和宽频振荡对系统的影响，进行相关的建模和风险评估，并根据评估结果优化电力系统的运行。

同时，在日常的维护和管理中，应定期检查设备的运行状态，及时发现并解决问题，以保障系统的稳定性和可靠性。

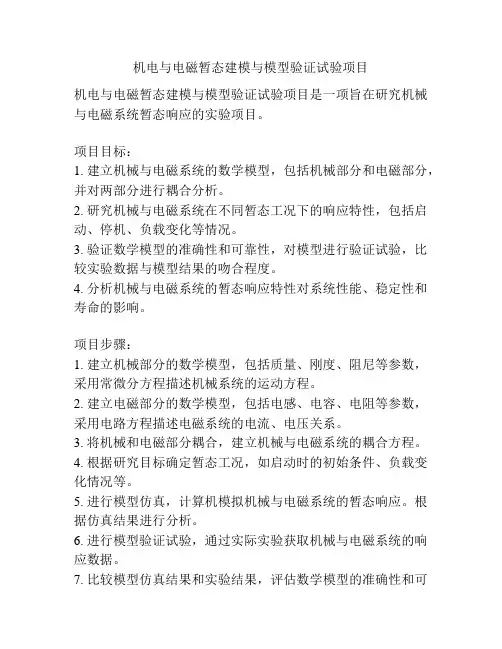

机电与电磁暂态建模与模型验证试验项目机电与电磁暂态建模与模型验证试验项目是一项旨在研究机械与电磁系统暂态响应的实验项目。

项目目标：1. 建立机械与电磁系统的数学模型，包括机械部分和电磁部分，并对两部分进行耦合分析。

2. 研究机械与电磁系统在不同暂态工况下的响应特性，包括启动、停机、负载变化等情况。

3. 验证数学模型的准确性和可靠性，对模型进行验证试验，比较实验数据与模型结果的吻合程度。

4. 分析机械与电磁系统的暂态响应特性对系统性能、稳定性和寿命的影响。

项目步骤：1. 建立机械部分的数学模型，包括质量、刚度、阻尼等参数，采用常微分方程描述机械系统的运动方程。

2. 建立电磁部分的数学模型，包括电感、电容、电阻等参数，采用电路方程描述电磁系统的电流、电压关系。

3. 将机械和电磁部分耦合，建立机械与电磁系统的耦合方程。

4. 根据研究目标确定暂态工况，如启动时的初始条件、负载变化情况等。

5. 进行模型仿真，计算机模拟机械与电磁系统的暂态响应。

根据仿真结果进行分析。

6. 进行模型验证试验，通过实际实验获取机械与电磁系统的响应数据。

7. 比较模型仿真结果和实验结果，评估数学模型的准确性和可靠性。

8. 分析机械与电磁系统的暂态响应特性对系统性能、稳定性和寿命的影响。

项目意义：1. 通过建立机械与电磁暂态模型，可以深入研究机械与电磁系统的暂态响应特性，为系统优化和故障检测提供依据。

2. 通过模型验证试验，可以验证数学模型的准确性和可靠性，提高模型的可应用性。

3. 通过分析机械与电磁系统的暂态响应特性对系统性能、稳定性和寿命的影响，可以指导系统设计和运行过程中的问题解决。
