供配电设备的标识正式版

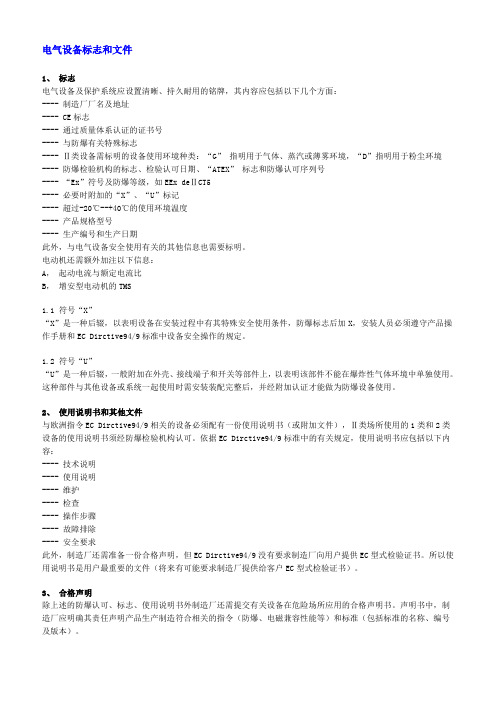

电气设备标志和文件1、标志电气设备及保护系统应设置清晰、持久耐用的铭牌，其内容应包括以下几个方面：---- 制造厂厂名及地址---- CE标志---- 通过质量体系认证的证书号---- 与防爆有关特殊标志---- Ⅱ类设备需标明的设备使用环境种类：“G” 指明用于气体、蒸汽或薄雾环境，“D”指明用于粉尘环境---- 防爆检验机构的标志、检验认可日期、“ATEX” 标志和防爆认可序列号---- “Ex”符号及防爆等级，如EEx deⅡCT5---- 必要时附加的“X”、“U”标记---- 超过-20℃--+40℃的使用环境温度---- 产品规格型号---- 生产编号和生产日期此外，与电气设备安全使用有关的其他信息也需要标明。

电动机还需额外加注以下信息：A，起动电流与额定电流比B，增安型电动机的TMS1.1 符号“X”“X”是一种后辍，以表明设备在安装过程中有其特殊安全使用条件，防爆标志后加X，安装人员必须遵守产品操作手册和EC Dirctive94/9标准中设备安全操作的规定。

1.2 符号“U”“U”是一种后辍，一般附加在外壳、接线端子和开关等部件上，以表明该部件不能在爆炸性气体环境中单独使用。

这种部件与其他设备或系统一起使用时需安装装配完整后，并经附加认证才能做为防爆设备使用。

2、使用说明书和其他文件与欧洲指令EC Dirctive94/9相关的设备必须配有一份使用说明书（或附加文件），Ⅱ类场所使用的1类和2类设备的使用说明书须经防爆检验机构认可。

依据EC Dirctive94/9标准中的有关规定，使用说明书应包括以下内容：---- 技术说明---- 使用说明---- 维护---- 检查---- 操作步骤---- 故障排除---- 安全要求此外，制造厂还需准备一份合格声明，但EC Dirctive94/9没有要求制造厂向用户提供EC型式检验证书。

所以使用说明书是用户最重要的文件（将来有可能要求制造厂提供给客户EC型式检验证书）。

变电站设备标志、标识要求1、设备应标明标志及颜色，站内安全设施标志规范按《电力生产企业安全设施规范手册》执行。

1.1使用耐用型编号牌,断路器、隔离开关及其它设备标志用白底红字，接地刀闸用白底黑字。

1.2主变压器、站用变本体具有明显编号标志，本体颜色宜为珍珠白。

1.3主变冷却器及冷却风机应标明编号。

1.4断路器应有明显的调度双重编号。

1.5断路器位置指示器的箭头一律涂红漆，开关位置的"合位"用红色：’分位"用绿色。

1.6隔离开关（在操作把手明显处）应有调度编号，并在操作把手向上涂刷300毫米高度的红漆,并具有方向标志。

1.7接地刀闸在操作把手向上涂刷300毫米高度的黑漆，并具有方向标志。

1.8避雷器、电压互感器应标明调度双重编号。

1.9-次端子箱、机构箱应有明显的调度双重编号牌，室内外交、直流配电箱、照明电源箱应有明显的名称标志牌。

1.10装有固定围栏的设备围栏上悬挂明显的双重编号及安全标示牌。

1.11电力电缆的端头应标明相位。

1.12独立避雷针应有编号。

1.13室外高压母线两端具有明显的调度双重编号及相位标志。

1.14配电盘上负荷开关底部应标有馈线名称。

1.15配电盘正、反面顶部应有运行编号及名称（控制盘写电压等级），1.16控制盘和配电盘上的模拟线应按电压等级涂不同颜色。

电压由高低应按朱红、鲜黄、绛红、深蓝顺序（110kV、35kV、10kV、6kV）1.17各种表计、压板和按钮、切换开关等，应在标签框内标明名称。

交、直流保险还应标明回路名称、规格、容量。

1.18控制盘、保护盘、背面元件应有元件编号及与图纸对应的名称。

交直流盘后刀闸及保险应有编号及名称。

1.19二次电缆应有编号牌，编号牌应包括与图纸对应的编号名称，规范及电缆走向，电缆夹层内电缆引下处应标明屏柜编号。

1.20变电站同一类设备相序标志位置应统。

1.21爬梯遮栏:禁止攀登的架构爬梯上，其下边缘距地面大于等于1500毫米，框架与钢网应焊接牢固，防护门框应涂红漆。

标准化风力发电站公共设备标示标牌引言
标准化风力发电站公共设备标示标牌是通过统一标志、统一尺
寸的标牌来标示风力发电站的公用设施，目的是便于风电站内工作
人员提供便利，维护设施，协助能效管理，提高风电站的运行效率，减少近似设备的维护误操作以及减少安全事故添加。

标牌的选材要求为环保材料，符合标准要求，不易受风力发电
站环境影响导致损坏、氧化等情况出现。

标牌内容
共同标示
- 风力发电站名称
- 设备名称
- 设备编号
- 安全管理标示
- 能量效率标示
设备标示
- 充电桩标示
- 储能系统标示
- 监控设备标示
- 非电气设备标示
- 避雷放电标示等
标牌尺寸
标牌大小根据标示内容数量多少而定，则标牌一定要简洁明了。

在标牌的设计上应当尽可能缩小标牌的大小，标识内容紧凑地摆在
一起，这样最大化地节约材料使用，并且方便安装和维护。

结论
标准化风力发电站公共设备标示标牌因其标准化统一的尺寸和
设计，使得风力发电站内的设施和设备极具标识性，为更好的设施
管理和能效管理提供了便利。

根据具体情况，建议斟酌灵活性使用。

变配电室安全标识摘要：一、引言二、变配电室安全标识的重要性1.提高安全意识2.预防事故发生三、变配电室安全标识的分类1.警告标识2.禁止标识3.提示标识4.指示标识四、如何正确设置和使用变配电室安全标识1.标识的设置要求2.标识的检查与维护五、结论正文：一、引言随着我国经济的快速发展，电力行业在国民经济中的地位日益重要。

作为电力系统的核心部分，变配电室的安全运行显得尤为关键。

而保障变配电室安全的一个重要措施就是设置安全标识。

本文将围绕变配电室安全标识展开讨论，分析其重要性以及如何正确设置和使用。

二、变配电室安全标识的重要性1.提高安全意识安全标识作为一种直观、简洁的信息传递方式，能够在第一时间提醒人们注意周围环境的安全。

在变配电室中，设置安全标识有助于提高工作人员的安全意识，使其充分认识到工作中可能面临的风险和挑战，从而自觉遵守安全规程。

2.预防事故发生变配电室是电力系统的核心部分，一旦发生事故，不仅会对设备造成损坏，还可能威胁到人身安全。

通过设置安全标识，可以有效提醒工作人员注意安全，降低事故发生的概率。

三、变配电室安全标识的分类1.警告标识警告标识主要用于提醒人们注意周围环境中存在的危险因素。

在变配电室中，如“高压危险”、“禁止触摸”等都属于警告标识。

2.禁止标识禁止标识用于告知人们某些行为是禁止的，以避免事故发生。

例如，在变配电室中，设置“禁止吸烟”、“禁止用水冲洗”等禁止标识，可以有效防止因不当行为引发的火灾等事故。

3.提示标识提示标识主要用于向人们提供一些有益的安全信息，如紧急联系电话、安全通道等。

在变配电室中，设置这些提示标识有助于人们在遇到紧急情况时快速采取有效措施。

4.指示标识指示标识主要用于指引人们采取正确的操作方式。

在变配电室中，如“按此按钮”、“拉此开关”等都属于指示标识，可以帮助工作人员正确、迅速地完成操作任务。

四、如何正确设置和使用变配电室安全标识1.标识的设置要求在设置变配电室安全标识时，应遵循以下要求：首先，标识应设置在明显位置，便于人们观察；其次，标识应具有较高的清晰度，避免因模糊不清导致误解；最后，标识应保持完整，避免破损、污损等情况影响其作用。

输变电设备标志、色彩管理规定前言输变电设备标志和色彩管理是电力行业中非常重要的一个环节。

标志的规范化和统一性可以帮助工作人员减少错误，降低工作风险，提高工作效率。

色彩管理则是保证设备标志在不同环境下都能够达到明确、鲜明的目的。

因此，本文将详细介绍输变电设备标志、色彩管理规定。

输变电设备标志规定标志类型输变电设备标志主要包括以下几种类型：1.设备标志：用于标志设备的名称、型号、容量等重要信息。

2.安全警示标志：用于提示安全警示信息，例如禁止触摸、高压警告等。

3.方向标志：用于提示安装设备的正确方向，或者指示工作人员前进的方向。

4.工作标志：用于标识设备的工作状态，通常以颜色、灯光等形式来提示。

5.标准化标志：用于标志设备符合哪些标准。

标志内容标志的内容应包括以下几个方面的信息：1.设备名称，应该精准、准确地标明设备的名称以及型号，避免混淆。

2.主要材料和参数，例如标刻材料、额定电压、额定电流等。

3.安全警示语句，例如禁止触摸、高压警告等。

标志尺寸标志的尺寸应当符合相关的标准规范。

通常来说，标志应当清晰易辨，标记的字体应当不小于5mm高度，标志与设备之间的距离至少应当大于标志的高度。

输变电设备标志色彩管理标志颜色颜色是标志中最主要的元素之一，在设计标志时应当非常重视。

输变电设备标志通常使用白色、黑色、红色、黄色、绿色、蓝色等基本色彩。

1.白色：用于在黑色背景或者其他深色背景上显示，以显示出鲜明、醒目的视觉效果。

2.黑色：常用于文字标志部分，以确保文本的可读性。

3.红色：用于指示危险区域、警示标志等，具有强烈的视觉效果。

4.黄色：用于提示危险等级较低的警告信息，例如警示人员注意、注意危险等。

5.绿色：常用于提示设备的正常状态，例如设备正常、设备就位等。

6.蓝色：用于提示安全标识，例如安全出口、安全防护等。

颜色搭配在选择标志颜色的时候，还需要考虑颜色的搭配问题。

颜色的搭配应当符合以下规律：1.互补色搭配：互补色搭配可以使标志的颜色更加明亮、醒目。

2023年配电设备标志管理规定第一章：总则第一条：为了规范配电设备的标志管理，提高电气设备的安全性和可靠性，根据《电气安全法》等相关法律法规，制定本管理规定。

第二条：适用范围本管理规定适用于配电设备标志管理的相关单位和个人。

第三条：术语定义1. 配电设备：指用于输变电、配电和使用电力过程中的电源、电器仪表和电气元件。

2. 标志管理：指配电设备的标志规范、使用和维护等管理活动。

第二章：配电设备标志规范第四条：配电设备标志的种类1. 安全警示标志：用于提示人们注意配电设备的安全性和危险性，包括高压警示、禁止触碰和注意感电等标志。

2. 设备状态标志：用于表明配电设备的状态，包括运行、停机、待命和故障等标志。

3. 设备参数标志：用于显示配电设备的参数信息，包括电压、电流、功率和频率等标志。

第五条：配电设备标志的设计要求1. 标志颜色：安全警示标志采用红色、黄色、橙色等醒目色彩；设备状态标志采用绿色、蓝色、灰色等区分不同状态的颜色；设备参数标志采用黑色、白色等清晰易辨认的颜色。

2. 标志形状：标志形状应为正方形、圆形、三角形等易于辨认的形状。

3. 标志文字：标志文字应清晰易读，使用规范化的文字和图片，不得使用模糊的、混淆视听的文字和图片。

第三章：配电设备标志的使用第六条：配电设备标志的设置位置1. 安全警示标志应设置在配电设备的显眼位置，以提醒人们注意安全。

2. 设备状态标志应设置在配电设备与人员接触部位，便于人员了解设备的状态。

3. 设备参数标志应设置在配电设备与人员接触部位，便于人员了解设备的参数信息。

第七条：配电设备标志的固定方式1. 安全警示标志应固定在配电设备的表面，固定牢固，不得轻易脱落。

2. 设备状态标志和设备参数标志应固定在配电设备的指定位置，固定牢固，不得轻易脱落。

第八条：配电设备标志的维护管理1. 标志的清洗：定期清洗配电设备标志，保持标志的清晰度。

2. 标志的修复：标志损坏或失效时，应及时修复或更换。

水电站设备标志1、设备标志1.1 设备标志包括设备名称、编号及颜色等。

1。

2 设备标志应设置在明显、操作时能看到的地方，字体为仿宋字，不得人工手写。

数字为阿拉伯数字,电压符号按照国家规定标示“KV”（符号中K为小写字母,V为大写字母）2、设备名称及编号2.1 发电机、水轮机应有名称、编号，如“1号发电机”、“1号水轮机”。

2。

2 调速器应有名称、编号，如“1号调速器"，油压装置油压泵应有编号，如“1－1“、“2－2”。

2.3 油、气、水设备应有名称、编号,如“1号空压机”、“1号滤水器”。

2。

4 油、气、水管路设置的各种阀门、传感器、指示仪表标志应有名称、编号，随主设备统一编号,如1号发电机组压力油管路阀门为“1－1号压力油阀门”，1号发电机组供水管路阀门为“1－1”号供水阀门。

2。

5 机前进水闸阀应有名称、编号，如“1号进水蝶阀”。

2。

6 尾水闸门应有名称、编号，如“1号尾水闸门”。

2。

7 尾水闸门启闭机应有名称、编号，如“1号尾水闸门启闭机”.2.8 进水口闸门应有名称、编号,如“1号进水闸门”.2.9 进水闸门启闭机应有名称、编号，如“1号进水闸门启闭机”. 2。

10 溢洪道闸门应有名称、编号，如“1号溢洪道闸门”。

2.11 溢洪道闸门启闭机应有名称、编号，如“1号溢洪道启闭机”。

2。

12 变压器应有名称、编号,如“1号主变压器”、“1号励磁变压器”、“1号厂用变压器”。

独立散热器(含风扇)应有编号，如“1”、“2”，风扇如“1"、“2”，如果一个散热器内有两台风扇,如“1－1”“1－2”. 2。

13 断路器、隔离开关应有名称、编号，如“长白线205断路器”。

组合电气设备按内部各组件分别制作标志牌，分相组件应每相分别制作相位牌.2.14 避雷器、互感器应有名称、相别。

避雷针应有名称、编号，如“1 号避雷针"。

2。

15 室内外的交、直流分线箱及保护端子箱应有名称,断路器机构箱、交直流分线箱及保护端子箱内部组件应有名称和符号,如“电源总开关1DK”、“合闸按纽HN”“分闸按纽FN”等。

输变电设备标志、色彩管理规定范本一、引言输变电设备是电力系统中的重要组成部分，其标志和色彩管理对于保障电力系统的正常运行和安全稳定至关重要。

为了统一标志和色彩的使用，制定本规定范本，以供相关单位参考和遵循。

二、标志管理规定范本1. 标志设计原则1.1 清晰明了：标志应采用简洁明了的形状和图案，能够一目了然地传达所要表达的信息。

1.2 标准统一：标志设计应符合国家相关标准规定，并统一在所有输变电设备上使用。

1.3 反射性能好：标志应采用有良好反射性能的材料制作，以便日间和夜间都能清晰可见。

2. 设备标志2.1 一般标志2.1.1 主变电站标志：采用圆形，中间为充电桩标志，周围是带电设备标志。

2.1.2 开关站标志：采用正方形，中间为充电桩标志，四周是带电设备标志。

2.1.3 线路标志：采用长方形，左侧为充电桩标志，右侧是带电设备标志。

2.2 警示标志2.2.1 高压警示标志：采用三角形，中间红色填充，上方为黑色带电闪电标志，下方为黑色文字“高压”。

2.2.2 禁止接近标志：采用圆形，中间红色填充，上方为黑色带电手标志，下方为黑色文字“禁止接近”。

2.2.3 禁止通行标志：采用正方形，中间红色填充，上方为黑色带电手标志，下方为黑色文字“禁止通行”。

2.3 指示标志2.3.1 带电设备指示标志：采用正方形，中间蓝色填充，上方为黑色带电闪电标志，下方为黑色文字“带电设备”。

2.3.2 充电桩指示标志：采用正方形，中间蓝色填充，上方为黑色插头标志，下方为黑色文字“充电桩”。

3. 标志使用规定3.1 标志应牢固地安装在相应设备上，确保不易脱落和损坏。

3.2 标志应与设备的功能和性质相符，不得混淆或错误使用。

3.3 对于相同类型设备的标志，应保持一致，避免出现不一致或混乱的情况。

3.4 标志应定期检查和更新，确保其清晰可见和有效性。

三、色彩管理规定范本1. 色彩选择原则1.1 醒目易识：色彩应选择醒目易识的颜色，能够引起人们的警觉和注意。
