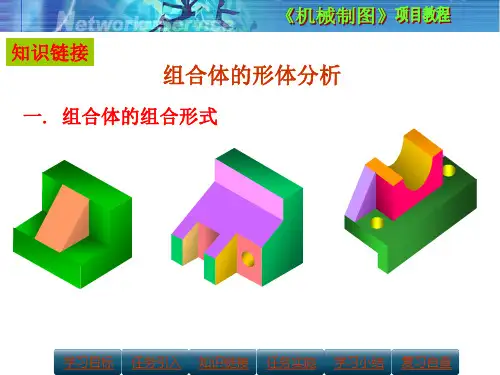

简述画组合体三视图的方法与步骤每一个物体都有自己特有的特征，要表示出其三维形态，需要使用组合体三视图来画出它的三个主要视图。
这篇文章将介绍如何使用组合体三视图来表示它的三个主要视图的方法与步骤。
首先，在准备画组合体三视图之前，要进行草图分析。
这包括分析可用的材料、零件和装配图，决定每个零件的位置关系，规定它们各自在整个组合体中的位置。
其次，选定要绘制的三视图样式，一般来说，有正视图、左视图和俯视图。
正视图是物体的正面的平行视图，用于描绘物体的厚度和宽度；左视图是物体的左侧的平行视图，用于描绘物体的高度和厚度；俯视图是物体的上面的平行视图，用于描绘物体的宽度和高度。
然后，绘制三视图，首先绘制正视图，从上到下依次绘制每个零件。
在绘制零件时要按照正确的比例来进行，否则，零件可能失去它们的特性。
此外，还要注意每个零件之间的位置关系，让它们看起来紧凑、稳定。
接下来，绘制左视图。
先绘制每个零件，再画出其它零件间的连接线，最后根据需要将组合体的多条轴线画出来，以表示它的运动范围。
最后，绘制俯视图，也就是将零件从上到下从左到右依次绘制，将零件的连接线画出来。
绘制完成后，要再次检查其各视图的一致性，以确保它的实物视图与草图的一致性。
绘制组合体三视图的步骤如下：1.图分析：分析材料、零件和装配图，决定每个零件的位置关系，规定它们各自在组合体中的位置；2.定三视图样式，一般包括正视图、左视图和俯视图；3.制正视图，从上到下依次绘制每个零件，注意每个零件间的位置关系；4.制左视图，先绘制每个零件，再画出其它零件间的连接线，最后根据需要将组合体的多条轴线画出来；5.制俯视图，也就是将零件从上到下从左到右依次绘制，将零件的连接线画出来；6.次检查一致性，确保实物视图与草图的一致性。
组合体三视图是工程图纸中最常用的表示方式。

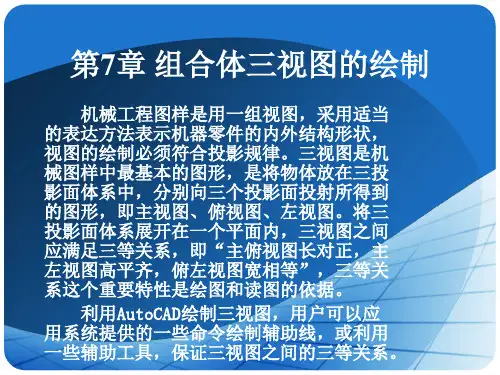

CAD中的三视图绘制与投影关系在CAD软件中，绘制三维图形并不是一件容易的事情。
为了能够准确地表示一个三维物体，我们需要将其转换为二维的三视图。
三视图是一个三维物体在不同平面上的投影，分别是俯视图、前视图和侧视图。
而三视图的绘制与投影关系则是我们需要了解的重要内容。
首先，我们需要明确三视图与物体的投影关系。
在CAD软件中，物体的俯视图是其在水平面上的投影，前视图是其在垂直面上的投影，而侧视图是其在平行于侧面的垂直面上的投影。
通过绘制这三个视图，我们可以全面地了解到物体的外形和尺寸。
接下来，我们来看一下如何在CAD软件中绘制三视图。
首先，打开CAD软件并创建一个新的绘图文件。
然后，在模型空间中绘制出物体的三维模型。
我们可以使用各种CAD工具，如直线、圆弧、矩形等，来构建物体的外形。
在建模过程中，我们需要根据物体的实际尺寸和比例进行绘制，以确保最终的三视图符合实际情况。
完成三维模型的绘制后，我们需要将其投影到平面上，得到三视图。
在CAD软件中，通常有两种方法可以实现这一目标。
第一种方法是使用视图命令。
通过选择要创建视图的物体或指定一个参考点，我们可以快速创建出物体的俯视图、前视图和侧视图。
然后，我们可以分别在不同的图层上绘制这些视图，以便于日后的编辑和调整。
另一种方法是使用投影命令。
通过选择要投影的物体和相应的投影面，我们可以将物体投影到不同的平面上得到三视图。
这种方法适用于更复杂的物体和需要更精确投影的情况。
在使用投影命令时，我们需要确保选择正确的投影面和投影方法，以避免出现错误或不准确的结果。
绘制完成三视图后，我们可以利用CAD软件的编辑工具对其进行调整和修改。
比如，我们可以修改俯视图和前视图的比例尺，以适应不同的需求。
我们还可以移动视图的位置、调整视图的大小等，以便更好地展示物体的外形和细节。
总结起来，CAD中的三视图绘制与投影关系是我们进行三维建模的重要环节。
通过准确地绘制和投影物体的三视图，我们可以完整地表达出物体的外形和尺寸。
