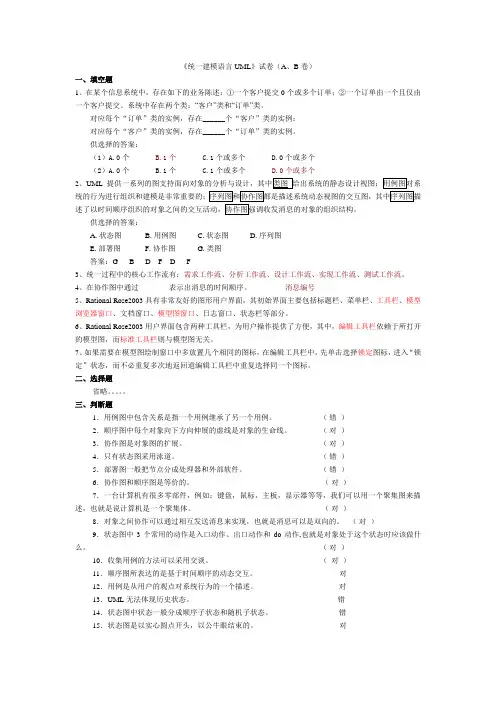

《统一建模语言UML》试卷（A、B卷）一、填空题1、在某个信息系统中，存在如下的业务陈述：①一个客户提交0个或多个订单；②一个订单由一个且仅由一个客户提交。
系统中存在两个类：“客户”类和“订单”类。
对应每个“订单”类的实例，存在______个“客户”类的实例；对应每个“客户”类的实例，存在______个“订单”类的实例。
供选择的答案：（1）A.0个 B.1个 C.1个或多个 D.0个或多个（2）A.0个 B.1个 C.1个或多个 D.0个或多个2、UML供选择的答案：A.状态图B.用例图C.状态图D.序列图E.部署图F.协作图G.类图答案：G B D F D F3、统一过程中的核心工作流有：需求工作流、分析工作流、设计工作流、实现工作流、测试工作流。
4、在协作图中通过________表示出消息的时间顺序。
消息编号5、Rational Rose2003具有非常友好的图形用户界面，其初始界面主要包括标题栏、菜单栏、工具栏、模型浏览器窗口、文档窗口、模型图窗口、日志窗口、状态栏等部分。
6、Rational Rose2003用户界面包含两种工具栏，为用户操作提供了方便，其中，编辑工具栏依赖于所打开的模型图，而标准工具栏则与模型图无关。
7、如果需要在模型图绘制窗口中多放置几个相同的图标，在编辑工具栏中，先单击选择锁定图标，进入“锁定”状态，而不必重复多次地返回道编辑工具栏中重复选择同一个图标。
二、选择题省略。
三、判断题1．用例图中包含关系是指一个用例继承了另一个用例。
（错）2．顺序图中每个对象向下方向伸展的虚线是对象的生命线。
（对）3．协作图是对象图的扩展。
（对）4．只有状态图采用泳道。
（错）5．部署图一般把节点分成处理器和外部软件。
（错）6．协作图和顺序图是等价的。
（对）7．一台计算机有很多零部件，例如：键盘，鼠标，主板，显示器等等，我们可以用一个聚集图来描述，也就是说计算机是一个聚集体。
（对）8．对象之间协作可以通过相互发送消息来实现，也就是消息可以是双向的。
统一建模语言统一建模语言（UML）是一种定义良好、易于表达、功能强大且普遍适用的建模语言。
它融入了软件工程领域的新思想、新方法和新技术。
它的作用域不限于支持面向对象的分析与设计，还支持从需求分析开始的软件开发的全过程。
1．UML的结构UML的结构包括基本构造块、支配这些构造块如何放在一起的规则（体系架构）和一些运用于整个UML的机制。
（1）构造块。
UML有三种基本的构造块，分别是事物（thing）、关系（relationship）和图（diagram）。
事物是UML中重要的组成部分，关系把事物紧密联系在一起，图是很多有相互相关的事物的组。
（2）公共机制。
公共机制是指达到特定目标的公共UML方法，主要包括规格说明（详细说明）、修饰、公共分类（通用划分）和扩展机制四种。
●规格说明：规格说明是事物语义的文本描述，它是模型真正的核心。
●修饰：UML为每一个事物设置了一个简单的记号，还可以通过修饰来表达更多的信息。
●公共分类：包括类元与对象（类表示概念，而对象表示具体的实体）、接口和实现（接口用来定义契约，而实现就是具体的内容）两组公共分类。
●扩展机制：包括约束（添加新规则来扩展事物的语义）、构造型（用于定义新的事物）、标记值（添加新的特殊信息来扩展事物的规格说明）。
（3）规则。
UML用于描述事物的语义规则分别是为事物、关系和图命名。
给一个名字以特定含义的语境，即范围；怎样使用或看见名字，即可见性；事物如何正确、一致地相互联系，即完整性；运行或模拟动态模型的含义是什么，即执行。
UML对系统架构的定义是系统的组织结构，包括系统分解的组成部分、它们的关联性、交互、机制和指导原则等这些提供系统设计的信息。
而具体来说，就是指5个系统视图，分别是逻辑视图、进程视图、实现视图、部署视图和用例视图。
●逻辑视图：以问题域的语汇组成的类和对象集合。
●进程视图：可执行线程和进程作为活动类的建模，它是逻辑视图的一次执行实例，描绘了所设计的并发与同步结构。
《统一建模语言UML 》模拟题2一、选择题，每题1分，共计20分。
每个括号里的数字为该空的题号，从该题号对应的备选答案中选择最佳的一项，每空限填一个选项。
请按如下表格在答题册上答此题。
在几种动态图中，交互图（顺序图和通信图）适合描述 （1） 的协作行为；状态图适合描述 （2） 的行为；活动图适合描述 （3） 的总面貌。
（1） A. 单个用例中单个对象自身 B. 单个用例中多个对象之间C. 跨越多个用例的多个对象D. 跨越多个用例的单个对象（2） A. 单个用例中单个对象自身 B. 单个用例中多个对象之间C. 跨越多个用例的多个对象D. 跨越多个用例的单个对象（3） A. 单个用例中单个对象自身 B. 单个用例中多个对象之间C. 跨越多个用例的多个对象D. 跨越多个用例的单个对象如下所示的顺序图中，Account 类必须实现的方法有 （4） 。
（4） A. withdraw(anAmount ) B. checkBalance (anAmount )和log(accountAction)C. withdraw(anAmount )、checkBalance (anAmount )和acknowledge( )D. withdraw(anAmount )和acknowledge ( )为了描述和理解系统中的控制机制，如为了描述一个设备控制器在不同情况下所要完成的动作， （5） 最有用。
（5） A. 状态图 B. 交互图C. 类图D. 活动图对一个复杂用例中的业务处理流程进行进一步建模的最佳工具是 （6）。
（6） A. 状态图 B. 顺序图 C. 类图 D. 活动图顺序图应该创建在Rational Rose 的 （7） 视图中。
（7） A. Use Case View B. Logical View C. Component View D. Deployment View: user假设有如右侧所示类图， （8） 所示的对象图不是它的合法实例。
