基于JX-4C全数字摄影测量系统的数字线划地图的绘制

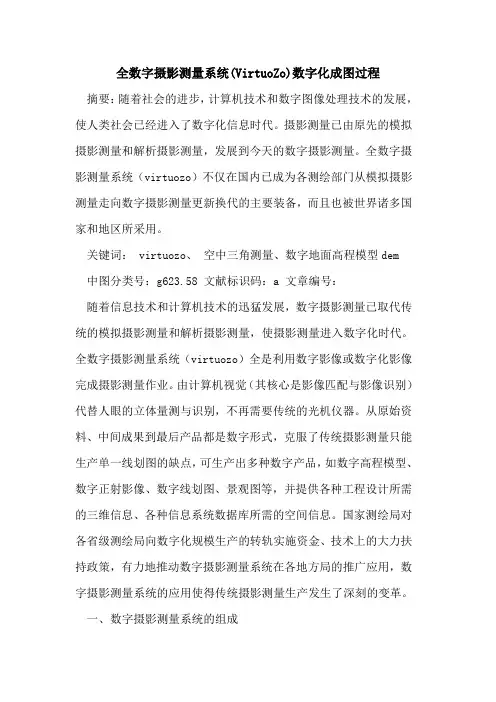

全数字摄影测量系统(VirtuoZo)数字化成图过程摘要：随着社会的进步，计算机技术和数字图像处理技术的发展，使人类社会已经进入了数字化信息时代。

摄影测量已由原先的模拟摄影测量和解析摄影测量，发展到今天的数字摄影测量。

全数字摄影测量系统（virtuozo）不仅在国内已成为各测绘部门从模拟摄影测量走向数字摄影测量更新换代的主要装备，而且也被世界诸多国家和地区所采用。

关键词： virtuozo、空中三角测量、数字地面高程模型dem中图分类号：g623.58 文献标识码：a 文章编号：随着信息技术和计算机技术的迅猛发展，数字摄影测量已取代传统的模拟摄影测量和解析摄影测量，使摄影测量进入数字化时代。

全数字摄影测量系统（virtuozo）全是利用数字影像或数字化影像完成摄影测量作业。

由计算机视觉（其核心是影像匹配与影像识别）代替人眼的立体量测与识别，不再需要传统的光机仪器。

从原始资料、中间成果到最后产品都是数字形式，克服了传统摄影测量只能生产单一线划图的缺点，可生产出多种数字产品，如数字高程模型、数字正射影像、数字线划图、景观图等，并提供各种工程设计所需的三维信息、各种信息系统数据库所需的空间信息。

国家测绘局对各省级测绘局向数字化规模生产的转轨实施资金、技术上的大力扶持政策，有力地推动数字摄影测量系统在各地方局的推广应用，数字摄影测量系统的应用使得传统摄影测量生产发生了深刻的变革。

一、数字摄影测量系统的组成数字摄影测量系统主要由两部分组成：一部分是影象获取装置与成果输出设备；另一部分（也是其核心部分）是一台计算机、数字摄影测量软件及其它外围设备。

virtuozo全数字摄影测量系统由以下几个部分组成：高精度影象扫描仪。

sgi o2工作站（virtuozo unix工作站版本）512mb内存，mips r5000，rev2.1的cpu，主机速度200mhz，2l”彩色立体显示器，高档微（virtuozo nt版本）512mb内存，cpu为pⅱ－mmx300，21”彩色立体显示器，24bit真彩色（分辨率为1280×1024），20gb硬盘。

浅析在JX-4 全数字摄影测量系统工作站下DEM 的生产发表时间：2014-12-02T10:36:40.797Z 来源：《价值工程》2014年第5月下旬供稿作者：唐艳[导读] 在空间数据的三维显示及地形分析中发挥着重要的作用，尤其是规则格网DEM 和不规则三角网TIN 及两者的混合应用唐艳TANG Yan（新疆地矿局测绘大队遥感中心，乌鲁木齐830017）（Xinjiang Geology and Mineral Bureau of Surveying and Mapping Brigade Remote Sensing Center，Urumqi 830017，China）摘要院JX-4 全数字摄影测量系统工作站在进行DEM 数据采集时，可以使用三维数据采集法来对DEM 数据进行采集，三维数据采集法有多种测量方法，它在进行空间方面的测量和分析时能够更为直观的表现出各项数据。

也正是因为采用了三维数据采集法，我们可以通过使用正确的构面、水域处理等采集方法来尽可能的减少在采集数据时可能出现的差、错、漏等问题，能够迅速准确地提高工作效率。

Abstract: JX-4 digital photogrammetric workstations can use three-dimensional data collection method during the DEM data collection.Three-dimensional data collection has a variety of methods, during the measurement and analysis of space, it can be more intuitively presentdata. Through the three-dimensional data collection method, we can correctly use dimensions, water treatment and other collection methods asfar as possible to reduce the differences, errors, leakages and other problems, quickly and accurately improve efficiency.关键词院三维数据采集法；构面；水域处理法Key words: three-dimensional data collection method；dimensions；water treatment method中图分类号院P231.5 文献标识码院A 文章编号院1006-4311（2014）15-0210-02JX-4是现代科技结合实际的作业经验而开发出的一套半自动化的微机数字摄影测量工作站。

DLG数字线划地图(DLG, Digital Line Graphic)：是与现有线划基本一致的各地图要素的矢量数据集，且保存各要素间的空间关系和相关的属性信息。

>在世字测图中，最为常见的产品就是数字线划图，外业测绘最终成果一般就是DLG。

该产品较全面地描述地表现象，目视效果与同比例尺一致但色彩更为丰富。

本产品满足各种空间分析要求,可随机地进行数据选取和显示,与其他信息叠加,可进行空间分析、决策。

其中部分地形核心要素可作为数字正射影像地形图中的线划地形要素。

数字线划图DLG.jpg。

数字线划地图(DLG)是一种更为方便的放大、漫游、查询、检查、量测、叠加地图。

其数据量小，便于分层，能快速的生成专题地图，所以也称作矢量专题信息DTI（Digital Thematic Information）。

此数据能满足地理信息系统进行各种空间分析要求，视为带有智能的数据。

可随机地进行数据选取和显示，与其他几种产品叠加，便于分析、决策。

数字线划地图(DLG)的技术特征为：地图地理内容、分幅、投影、精度、坐标系统与同比例尺地形图一致。

图形输出为矢量格式，任意缩放均不变形。

生产技术原始资料主要采用：外业数据采集、航片、高分辨率卫片、地形图等。

制作方法：1)数字摄影测量、三维跟踪立体测图。

目前，国产的数字摄影测量软件VintuoZo 系统和JX-4C才DPW系统都具有相应的矢量图系统，而且它们的精度指标都较高。

其中VintuoZo系统有工作站版和NT版两种，而JX-4C DPW系统只有NT版一种。

2)解析或机助数字化测图。

这种方法是在解析测图仪或模拟器上对航片和高分辨率卫片进行立体测图，来获得DLG数据。

用这种方法还需使用GIS或CAD等图形处理软件，对获得的数据进行编辑，最终产生成果数据。

3)对现有的地形图扫描，人机交互将其要素矢量化。

目前常用的国内外矢量化软件或GIS和CAD软件中利用矢量化功能将扫描影像进行矢量化后转入相应的系统中。

浅谈基于全数字摄影测量的4D产品【摘要】简单概述全数字摄影测量测绘的发展过程。

结合实际工作中的情况，就在全数字摄影测量工作站上如何进行4D产品的数据生产做一简单介绍。

【关键词】4D产品；全摄影数字测量工作站；生产流程；一、全数字摄影测量概述摄影测量学曾经历过模拟摄影测量和解析摄影测量阶段，随着计算机技术及其应用的发展以及数字图像处理、模式识别、计算机视觉等学科的发展，现已进入数字摄影测量阶段，九十年代初，国内外关于数字摄影测量技术的研究已经趋于成熟，数字摄影测量系统DPW得到了很大发展，已由实验阶段步入了摄影测量生产阶段。

目前国内外已有二十多家厂商推出数字摄影测量系统，如武汉测绘科技大学推出的VirtuoZo，北京测绘科学院研究院推出的JX4，美国Intergraph 公司推出的ImageStation，Leica公司推出的Helava数字摄影测量系统等。

基于影象数字化仪、计算机、数字摄影测量软件和输出设备构成的数字摄影测量工作站是摄影测量、计算机立体视觉影响理解和图象识别等学科的综合成果，计算机不但能完成大多数摄影测量工作，而且借助模式识别理论，实现自动或自动识别，从而大大提高了摄影测量的自动化功能。

国家测绘局对各省测绘局向数字化规模生产的转轨实施资金、技术上的大力扶持政策，有力地推动数字摄影测量系统在各地方局的推广应用，数字摄影测量系统的应用使得传统摄影测量生产发生了深刻的变革。

二、基础地理信息数字产品模式从国际上科学技术的发展、测绘产品形式以及社会需求来看，测绘产品的形式发生着根本性的变化，它正向着计算机化、数字模拟和高精度、高科技方向发展。

而我国在新的测绘产品模式的研究和开发方面相对于发达国家的领先水平较落后，但在此方面的技术和生产能力都已相对成熟。

作为国家基础大地测量和地形数据管理和咨询部门的国家测绘局正在致力于新的测绘产品模式的研制和生产的实施工作。

在此阶段时期，传统的生产工艺和产品模式将完全由新的生产技术工艺和产品模式所替代，建立起国家基础地理信息数字产品，以便为困家的基础建设和各行业的需求服务。
