摘要变电所是电力系统中对电能的电压和电流进行变换、集中和分配的场所,是联系发电厂与电力用户的纽带,担负着电压变换和电能分配的重要任务。
如果变电所发生雷击事故,会给国家和人民造成巨大的损失。
所以变电所的防雷是不可忽视的问题。
随着电力系统的快速发展,使得电能这一清洁能源在人民生产、生活中得到了普遍使用。
但当高压输电网在为人们提供动力和照明时,不能忽视自然界产生的雷电对高压输变电设备产生的大量危害。
因此,必须加强变电所雷电防护问题的认识与研究。
关键词:变电所;防雷保护;雷击原因;防雷原则;具体措施目录摘要 (2)1，变电所遭受雷击的主要原因 (4)1.1微机设备屡遭雷害的原因 (4)1.2远动载波系统受雷害特别严重原因 (4)2、变电所防雷的原则 (4)2.1、外部防雷和内部防雷 (5)2.2、防雷等电位连接 (5)3、变电所防雷的具体措施 (5)3.1、变电所装设避雷针对直击雷进行防护 (5)3.2、变电所的进线防 (6)3.3、变电站对侵入波的防护 (6)3.4、变压器的防护 (6)3.5、变电所的防雷接地 (7)3.6、变电所防雷感应 (7)4教训与收获 (7)5结束语 (7)6参考文献 (8)1变电所遭受雷击的主要原因雷电放电是带电荷的雷云引起的放电现象，在某种大气和大地条件下，潮湿的热气流进入大气层冷凝而形成雷云，大气层中雷云底部大多数带负电，它在地面上感应出大量的正电荷，这样就形成了强大的电场，当空间电场强度超过大气游离放电的临界电场强度时，就会发生雷云之间或是雷云对地的放电，从而形成雷电。
按其发展方向可分为下行雷和上行雷。
下行雷是在雷云产生并向大地发展的，上行雷是接地物体顶部激发起，并向雷云方向发起的。
供电系统在正常运行时,电气设备的绝缘处于电网的额定电压作用之下,但是由于雷击的原因,供配电系统中部分电压会大大超过正常状态下的数值.雷电波通常是通过变电所临近的10kV线路侵入10kV母线，再经过10kV所用变压器高、低压绕组间的静电和电磁耦合，闯入低压出线。

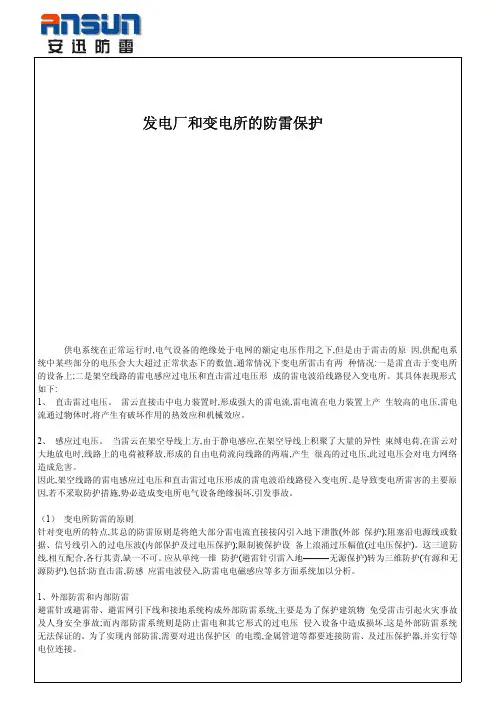

发电厂和变电所的防雷保护供电系统在正常运行时,电气设备的绝缘处于电网的额定电压作用之下,但是由于雷击的原因,供配电系统中某些部分的电压会大大超过正常状态下的数值,通常情况下变电所雷击有两种情况:一是雷直击于变电所的设备上;二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。
其具体表现形式如下:1、直击雷过电压。
雷云直接击中电力装置时,形成强大的雷电流,雷电流在电力装置上产生较高的电压,雷电流通过物体时,将产生有破坏作用的热效应和机械效应。
2、感应过电压。
当雷云在架空导线上方,由于静电感应,在架空导线上积聚了大量的异性束缚电荷,在雷云对大地放电时,线路上的电荷被释放,形成的自由电荷流向线路的两端,产生很高的过电压,此过电压会对电力网络造成危害。
因此,架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所,是导致变电所雷害的主要原因,若不采取防护措施,势必造成变电所电气设备绝缘损坏,引发事故。
（1）变电所防雷的原则针对变电所的特点,其总的防雷原则是将绝大部分雷电流直接接闪引入地下泄散(外部保护);阻塞沿电源线或数据、信号线引入的过电压波(内部保护及过电压保护);限制被保护设备上浪涌过压幅值(过电压保护)。
这三道防线,相互配合,各行其责,缺一不可。
应从单纯一维防护(避雷针引雷入地———无源保护)转为三维防护(有源和无源防护),包括:防直击雷,防感应雷电波侵入,防雷电电磁感应等多方面系统加以分析。
1、外部防雷和内部防雷避雷针或避雷带、避雷网引下线和接地系统构成外部防雷系统,主要是为了保护建筑物免受雷击引起火灾事故及人身安全事故;而内部防雷系统则是防止雷电和其它形式的过电压侵入设备中造成损坏,这是外部防雷系统无法保证的。
为了实现内部防雷,需要对进出保护区的电缆,金属管道等都要连接防雷、及过压保护器,并实行等电位连接。
2、防雷等电位连接为了彻底消除雷电引起的毁坏性的电位差,就特别需要实行等电位连接,电源线、信号线、金属管道等都要通过过电压保护器进行等电位连接,各个内层保护区的界面处同样要依此进行局部等电位连接,各个局部等电位连接棒互相连接,并最后与主等电位连接棒相连。
第九章过电压及其防护措施一、本章学习方法指导通过本章学习，应了解电力系统过电压的基本概念和发电厂变电所典型防雷方案的配置，熟悉大气过电压种类和形成过程，掌握过电压防护器具的工作原理和避雷针保护范围的计算方法。
二、过电压的基本知识电力系统过电压的分类电力系统过电压可分大气过电压和内过电压两类。
大气过电压是由大气中雷云引起的过电压，有直接雷击过电压、感应雷击过电压和反击雷雷击过电压。
内过电压是电力系统内部能量的传递或转化而引起的过电压，过电压幅值与电网额定电压有直接关系。
常见的内过电压有操作过电压、谐振过电压和谐振过电压。
2.雷击的危害(1)雷击时产生很高电的电压，危害电气设备和电力系统安全；(2)雷击时产生很高大的雷电流，在放电通道上产生弧光与高温，损坏设备或造成火灾；(3)雷击时造成人员或牲畜伤亡。
3.电力系统过电压的基本概念(1)行波。
沿导线传播的电压波、电流波统称为行波，其实质是电磁能量沿导线传播。
(2)波速。
行波在架空线路与电缆线路中的传播速度不同。
架空线路的波速υ=3⨯108 m/s，即行波在架空线路中以光速传播。
(3)波阻抗。
在波动过程中，把单方向的电压波与电流波之比定义为波阻抗Z。
/ L0Z= / ──√C0波阻抗与线路长度无关，只与线路的特性有关。
对架空线路而言，220kV及其以下线路的波阻抗为400Ω;330kV线路的波阻抗为310Ω;500kV线路的波阻抗为280Ω。
(4)行波的折射与反射。
行波在波阻抗不同的线路的传播速度不同，在分析过电压时遇到波阻抗不同的元件连接，例如架空线路与电缆线路的连接、母线与变压器连接等情况。
将不同波阻抗元件的连接点称为结点。
两个不同波阻抗的线路连接点为结点。
线路1、2的波阻抗分别为Z1、Z2。
当行波沿线路波阻抗为Z1向线路波阻抗为Z2传播时，结点前后都必须保持单位长度导线的电场能量与磁场能量总合相等；由于Z1≠Z2，故行波到达A点时必然要发生电压、电流的变化，即结点A 处要发生行波的折射与反射。
