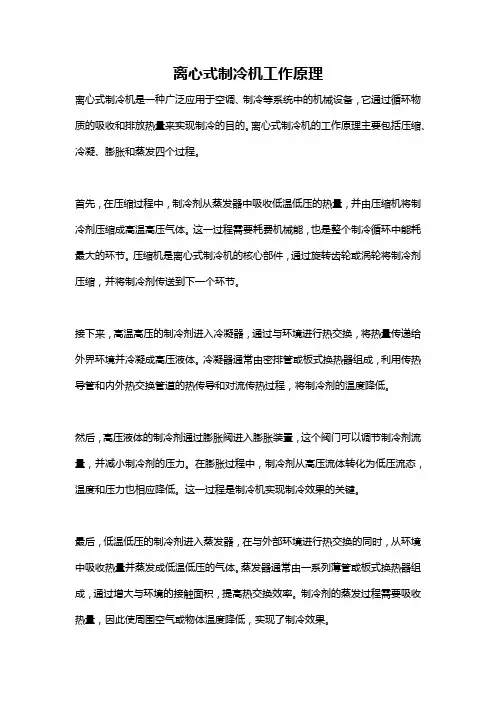

离心式制冷机工作原理离心式制冷机是一种广泛应用于空调、制冷等系统中的机械设备，它通过循环物质的吸收和排放热量来实现制冷的目的。

离心式制冷机的工作原理主要包括压缩、冷凝、膨胀和蒸发四个过程。

首先，在压缩过程中，制冷剂从蒸发器中吸收低温低压的热量，并由压缩机将制冷剂压缩成高温高压气体。

这一过程需要耗费机械能，也是整个制冷循环中能耗最大的环节。

压缩机是离心式制冷机的核心部件，通过旋转齿轮或涡轮将制冷剂压缩，并将制冷剂传送到下一个环节。

接下来，高温高压的制冷剂进入冷凝器，通过与环境进行热交换，将热量传递给外界环境并冷凝成高压液体。

冷凝器通常由密排管或板式换热器组成，利用传热导管和内外热交换管道的热传导和对流传热过程，将制冷剂的温度降低。

然后，高压液体的制冷剂通过膨胀阀进入膨胀装置，这个阀门可以调节制冷剂流量，并减小制冷剂的压力。

在膨胀过程中，制冷剂从高压流体转化为低压流态，温度和压力也相应降低。

这一过程是制冷机实现制冷效果的关键。

最后，低温低压的制冷剂进入蒸发器，在与外部环境进行热交换的同时，从环境中吸收热量并蒸发成低温低压的气体。

蒸发器通常由一系列薄管或板式换热器组成，通过增大与环境的接触面积，提高热交换效率。

制冷剂的蒸发过程需要吸收热量，因此使周围空气或物体温度降低，实现了制冷效果。

整个循环中，制冷剂从蒸发器到压缩机再到冷凝器再到膨胀装置，不断循环流动，完成热量的吸收、传递和排放，从而实现制冷目的。

制冷机通过机械能驱动，循环使用制冷剂，通过改变制冷剂的温度和压力，使得热量从低温环境被吸收，传递到高温环境中，从而起到降低温度的作用。

离心式制冷机相较于其他制冷设备具有一些显著的优点，例如具有更高的制冷效率、较长的使用寿命和较小的体积。

它不仅在家庭空调、商业建筑和工业制冷领域广泛应用，还被用于科学实验室、食品加工和医疗设备等领域，为人们提供了舒适和便利的工作和生活环境。

• 在泵起动时，如果泵内存在空气，则叶轮旋 转后空气产生的离心力也小，使叶轮吸入口中心 处只能造成很小的真空，液体不能进到叶轮中心， 泵就不能出水。
•37
2.2 离心泵的性能
•
2.2.1离心泵的性能参数
流量Q ：单位时间内由泵所输送的流体体积，即指的是体积流量，
单位为m3/s或m3/h 。
扬程H ：即压头，指单位重量的流体通过泵之后所获得的有效能
•16
2.1.1 离心泵的基本构造
• 2．泵轴（见图2-2中2）
泵轴的作用是用来传递扭矩，使叶轮旋转。
泵轴的常用材料是碳素钢和不锈钢。
叶轮和轴靠键相连接，由于这种连接方式只能传递
扭矩而不能固定叶轮的轴向位置，故在水泵中还要用轴套
和锁紧螺母来固定叶轮的轴向位置。
叶轮采用锁紧螺母与轴套轴向定位后，为防止锁紧
•45本Biblioteka 要点实训！• 1）离心泵的基本构造与工作原理。 离心泵的基本构造中主要掌握各主要组成部件及其相
互位置、作用，离心泵的工作原理主要是要掌握液体获得 能量的过程及能量转换的过程。 • 2）离心泵的主要性能参数及其含义。 • 3）离心泵扬程的计算。 • 4）离心泵理论特性曲线与实际特性曲线的特点。 • 5）不同形式的叶轮叶型对泵的性能的影响。
连续出水？
•35
离心式泵工作示意图
•36
离心泵的工作过程
• 离心泵的工作过程，实际上是一个能量的传 递和转换的过程。它把电动机高速旋转的机械能 转化为被抽升水的动能和势能。
• 在这个转化过程中，必然伴随着许多能量损 失，从而影响离心泵的效率。这种能量损失越大， 离心泵的性能就越差，工作效率就越低。
a）为封闭式叶轮 b）为敞开式叶轮 c）为半开式叶轮

式中 ϕ2r——流量系数,定义为ϕ2r=c2r/u2; τ2——叶片出口阻塞系数。
离心式制冷压缩机的基本理论
2.欧拉方程 欧拉方程用来表示原动机通过轴和叶轮将机械能传递给流体的能量。根据流体力学 中的质点系动量矩定理:质点系对某轴的动量矩对时间的导数,等于外力对同轴的合力矩。 由此可以推导出适用于离心叶轮的欧拉方程为 hth=c2uu2-c1uu1 (7-3) 式中 hth——1kg气体流经叶轮叶片获得的理论功,也称为欧拉功,单位为J/kg。 欧拉方程的物理意义: 1)欧拉方程指出了叶轮与流体之间的能量转换关系,它遵循能量转换与守恒定律。 2)欧拉方程表示只要知道叶轮进、出口的流体速度,即可求出单位质量流体与叶轮之间机 械能转换的大小,而无需知道气体在叶轮内部的具体流动情况。 3)欧拉方程适用于任何气体或液体工质。 对叶轮进、出口速度三角形应用余弦定律,可以推导出欧拉第二方程,即
离心式制冷压缩机的基本理论
图7-4 气体在叶轮流道中运动的圆周速度u、相对速度w和绝对速度c
离心式制冷压缩机的基本理论
图7-5 叶轮进、出口速度三角形
离心式制冷压缩机的基本理论
7.2.2 气体流动的基本方程 1.连续方程 连续方程是质量守恒定律在流体力学中的数学表达式。在气体做一元定常流动的情况 下,流经压缩机任意截面的质量流量相等,即 qm=ρiqVi=ρ1qV1=ρ2qV2=ρ1c1rA1=ρ2c2rA2=const (7-1) 式中 qm——质量流量,单位为kg/s; qV——体积流量,单位为m3/s; ρ1、ρ2——气体密度,单位为kg/m3; A1、A2——分别为叶轮进、出口流道的通流截面积,单位为m2; c1r、c2r——径向分速度,单位为m/s。 连续方程在叶轮出口的表达式为

悬浮液在启动后逐渐加入转鼓内，物料在离心力场作用下，液 体经滤布（滤网）及转鼓孔甩出，固体则被截留在滤网内，形成 滤饼。
.
22
分离原理——三足自动刮刀下部卸料式
.
23
.
24
优点： ⑴ 对物料适应性强，可用于固液分离、成品脱液、滤饼洗涤。 ⑵ 结构简单，制造、安装、维修、使用成本低。 ⑶ 运转平稳，易于实现密闭和防爆。
定义：由液体和悬浮于其中的一种或数种其它液体所组成的系统， 称为乳浊液。
其中： 主液体相为连续相。 其它液体相为副液相，或叫：分散相，非连续相。
乳浊液主要是指液—液相组成的非均匀混合物。 如：油水混合物，形成水包油时，水为主液相，油为分散相。
分散相液珠直径：一般：0.1< d <0.4~0.5 m
液珠直径再大时会分层。
颗粒的表示方法：颗粒尺寸，颗粒分布，颗粒形状。
1.颗粒尺寸： 常用粒径 d 表示
d > 50 m 粗颗粒
5< d <50 m 中等颗粒
d < 5 m
细颗粒
粒径的测量
2.粒度分布：
用不同粒径的颗粒在颗粒群中各自所占的比例或百分数表示。
粒度分布表达方式：⑴ 用总粒度数表示。 ⑵ 用单位长度上的粒度数表示。 ⑶ 用单位面积上的粒度数表示。 ⑷ 用单位体积内的粒度数表示。
悬浮液分类：
按固体颗粒大小和浓度分（可用重量百分数、体积百分表示）
⑴ 粗颗粒悬浮液：粒径 d > 50 m ⑵ 高浓度悬浮液：浓度 ＞10% ⑶ 细颗粒悬浮液：粒径 d < 50 m ⑷ 低浓度悬浮液：浓度 ＜10%
选用过滤式离心机 选用沉降式离心机或过滤机
.
7
过滤式离心机
